适配Nema17丝杠的5x8mm颚轴联轴器

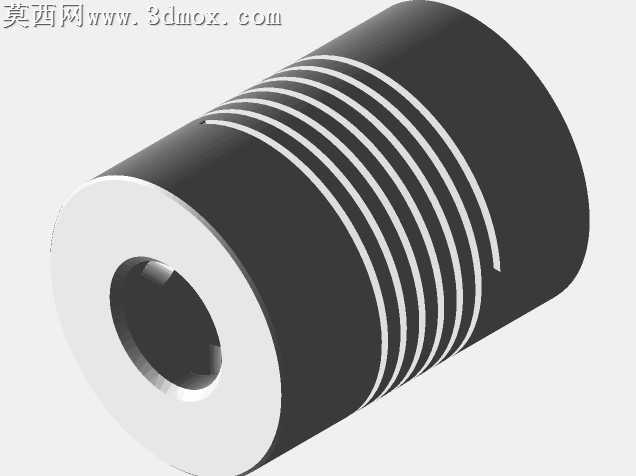

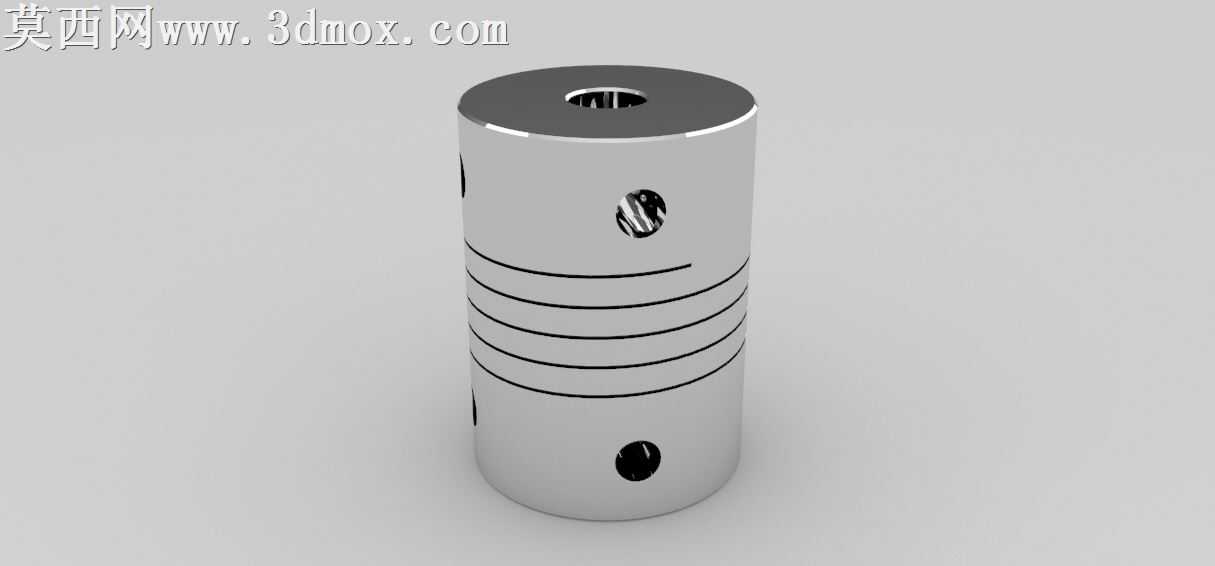

本作品为适配Nema17步进电机与传动丝杠的5x8mm规格绕线式颚轴联轴器，建模过程围绕实际传动场景的使用需求展开，首先确定两端轴孔的核心尺寸参数，一端适配5mm直径的电机输出轴，另一端适配8mm直径的丝杠输入端，整体采用圆柱一体式的主体结构，在三维建模阶段优先保证轴孔的同轴度公差，避免装配后出现传动偏心、运转抖动的问题。模型主体采用金属材质表现，渲染时赋予哑光不锈钢的材质属性，还原金属机加工零件的细腻质感，表面的顶丝孔做了精准的开孔建模，孔位对应两端轴的锁紧位置，用于装配紧定螺钉实现轴与联轴器的抱紧固定，保证传动过程中不会出现打滑松脱的问题。主体中段设计了多道平行的环形绕线槽结构，这一结构是绕线式联轴器的核心特征，建模时通过等距阵列的切割特征完成槽体制作，槽体的深度、间距都经过参数化调整，既保留了联轴器适当的挠性补偿能力，可以抵消两轴安装时存在的微小径向、角向偏差，又保证了整体的传动刚性，满足3D打印机、小型自动化设备这类轻载传动场景的扭矩传递需求。建模过程中特意省略了Nema17安装端和丝杠锁紧螺钉的螺纹细节，这一处理是基于实际使用场景的优化，对于装配干涉检查、整体结构展示的使用需求来说，省略非关键的螺纹特征可以有效降低模型的面数，提升模型在装配体中的加载运行效率，同时不会影响核心结构的展示与使用。渲染阶段采用柔和的影棚布光，突出联轴器圆柱表面的金属质感与槽体的结构层次，清晰展现顶丝孔的位置、整体的比例尺寸，让使用者可以直观了解该联轴器的结构形态与安装方式，该模型可用于小型传动设备的装配仿真、结构设计参考，适配常见的轻载直线传动机构的设计选型与虚拟装配使用。
