标准垂直水平双方向通孔电位计结构设计

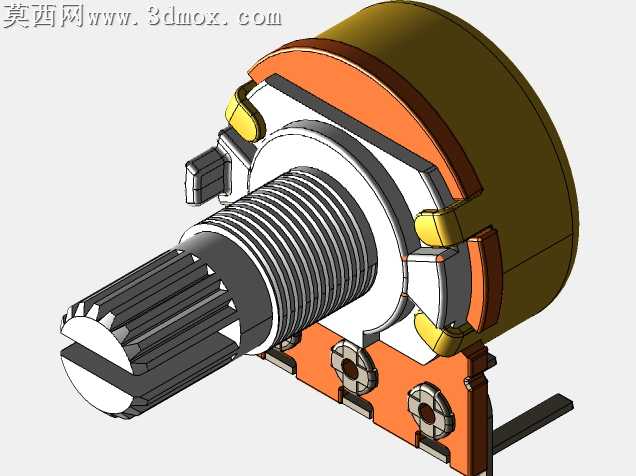

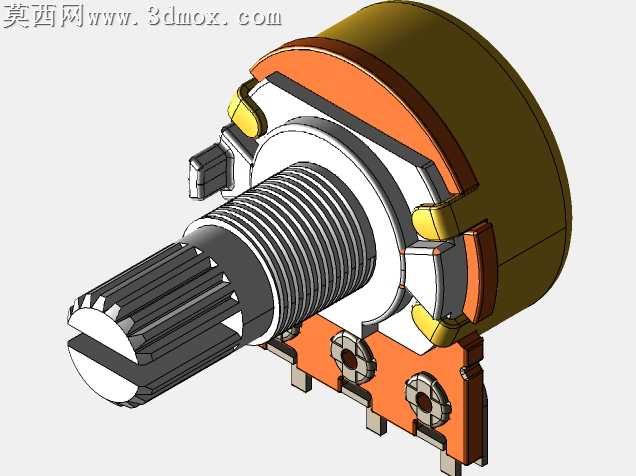

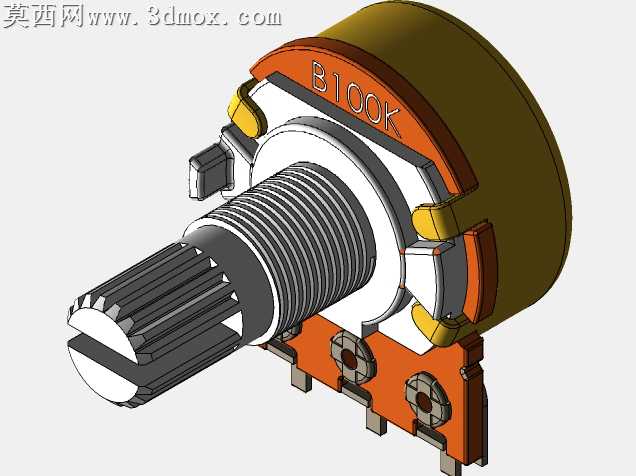

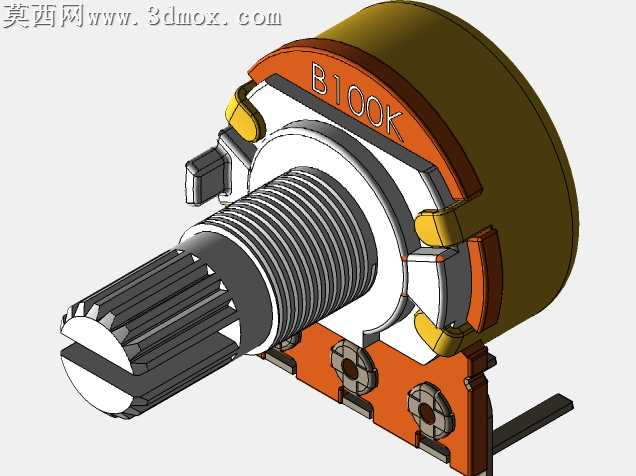

本作品为标准通孔电位计的三维参数化建模成果，建模过程中严格遵循行业通用电位计的尺寸规范与结构逻辑，采用SolidWorks完成全特征建模，同时导出STEP/IGES通用格式以适配多类三维软件的使用需求。建模阶段优先梳理电位计的核心组成结构，将整体拆分为转轴组件、外壳基座、电阻基体、固定引脚、定位卡扣五大模块逐一构建：转轴部分还原了端部一字槽、滚花调节段、螺纹安装段的细节特征，滚花纹理采用圆周阵列特征实现，保证纹理间距均匀、形态贴合实物；外壳部分区分了金属屏蔽层与绝缘基座的材质边界，金属外壳做哑光金属质感渲染，橙色绝缘基座采用工程塑料材质参数，还原真实塑件的哑光磨砂质感，金属引脚与接线端做镀镍金属的亮面材质处理，区分不同部件的材质属性。结构设计上兼顾垂直与水平两种安装方向的适配性，预留的安装定位孔、卡扣结构完全匹配常规PCB安装的尺寸要求，转轴的转动行程、止挡结构均按照实物电位计的转动逻辑做了限位约束，可直接用于装配验证、运动模拟场景。建模过程中对所有特征做了参数化关联，以100K阻值规格为基准模板，用户可直接在软件中修改方向参数、阻值对应尺寸参数快速衍生不同规格的同系列电位计模型，若无需编辑原始参数，也可直接使用通用格式文件完成装配调用，无需额外调整结构间隙。渲染阶段采用等轴测视角搭配剖视展示效果，将内部电刷、电阻片的装配关系直观呈现，各部件的配合间隙、安装定位关系均按照实际生产的公差要求预留，模型无破面、无重叠特征，可直接用于工程出图、3D打印验证、产品装配干涉检查等场景，能够为电子设备的结构设计、电路布局验证提供精准的三维模型支撑，减少设计阶段的实物打样成本，提升相关产品的开发效率。
