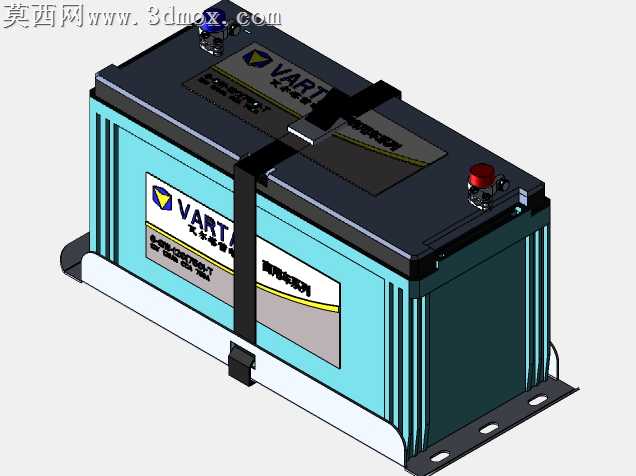

瓦尔塔款车用12V铅酸蓄电池三维建模

本模型为车用12V铅酸蓄电池的精细化三维建模成果，整体还原了瓦尔塔商用车系列电瓶的完整外观与安装结构。建模过程中首先依据实物测绘比例搭建基础基体，通过拉伸、切除等基础特征构建电池的长方体主体轮廓，针对壳体侧面的竖向加强筋结构，采用阵列特征快速完成等距排布的筋位建模，保证筋位的间距、凸起高度与实物完全一致，还原壳体的结构强度设计特征。电池顶部的端盖部分，单独建模完成正负极端柱结构，其中正极柱的红色防护帽、负极柱的金属裸露结构分别做了特征区分，端盖表面的品牌标识区域采用凹陷贴合面设计，预留标识贴图的贴合位置，还原原厂电池的顶面布局。电池外部的固定绑带采用柔性件模拟建模，通过扫掠特征完成绑带的环形包覆结构，绑带端部的卡扣结构做了细节还原，匹配底部金属安装托盘的固定卡槽结构，底部托盘的安装固定孔位按照车用安装标准做了等距开孔设计，孔位的倒角、沉台结构都做了精细化处理，保证模型可直接用于整车装配的布局校验。材质渲染阶段，电池主体壳体采用浅青蓝色哑光塑料材质，侧面的品牌标签区域做了分色处理，还原标签的白灰底色搭配品牌黄蓝标识的视觉效果，顶部端盖采用深黑色哑光工程塑料材质，端柱部分分别赋予红色绝缘塑料与抛光金属材质，固定绑带采用黑色哑光织物质感，底部安装托盘赋予磨砂黑色金属材质，各部件材质的粗糙度、反光度参数经过反复调试，渲染后呈现出接近实物的质感。设计过程中重点考量了车用电池的安装适配性，所有外部尺寸、固定点位都参照商用车电瓶安装标准设定，模型整体结构完整，无缺失特征，可用于汽车电气系统布局演示、整车装配干涉校验、维修教学演示等多个场景，模型的细节还原度高，各部件的装配关系清晰，能够直观展现车用铅酸蓄电池的外部结构与安装方式。
