优化版立式数控铣床结构三维设计

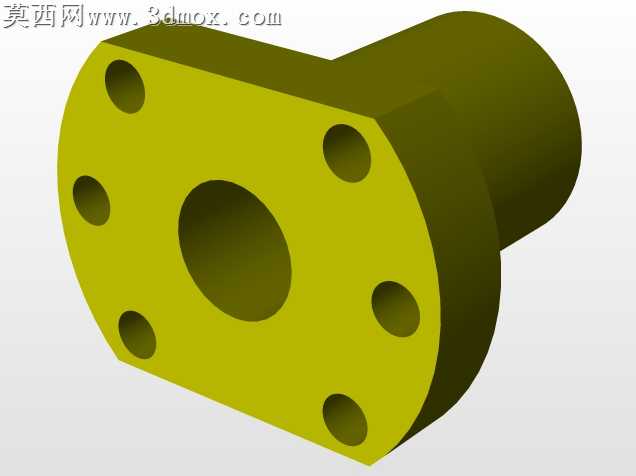

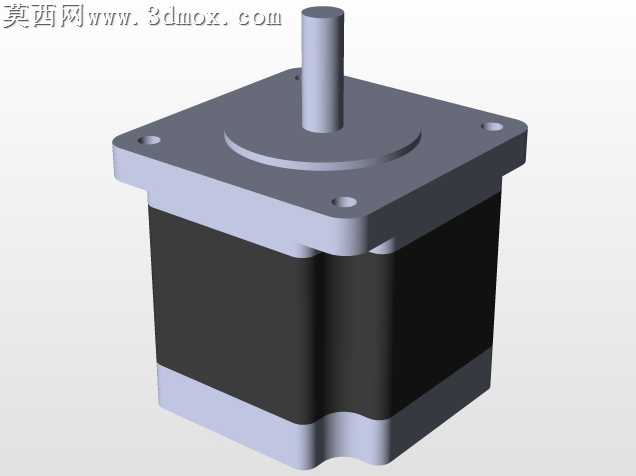

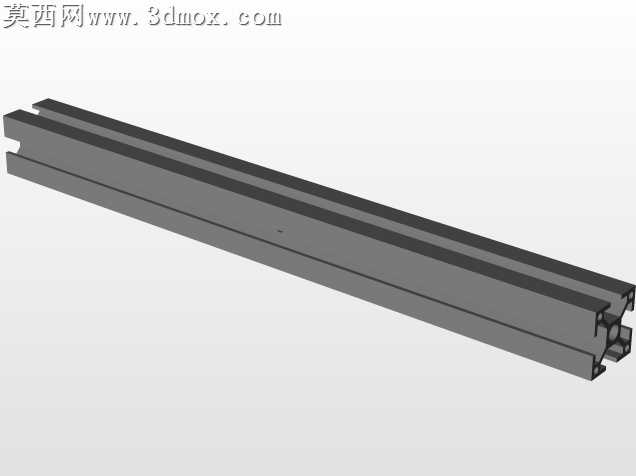

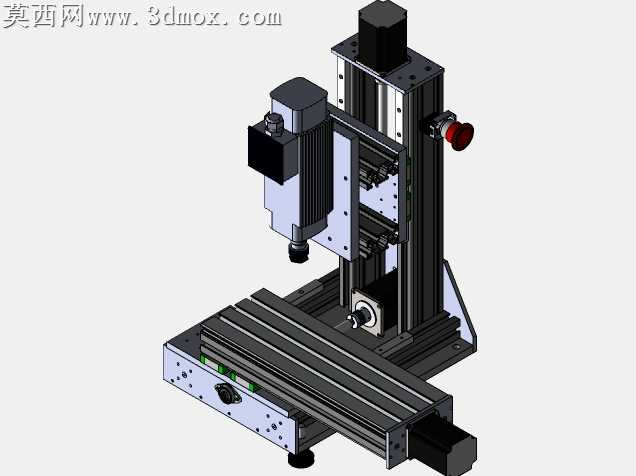

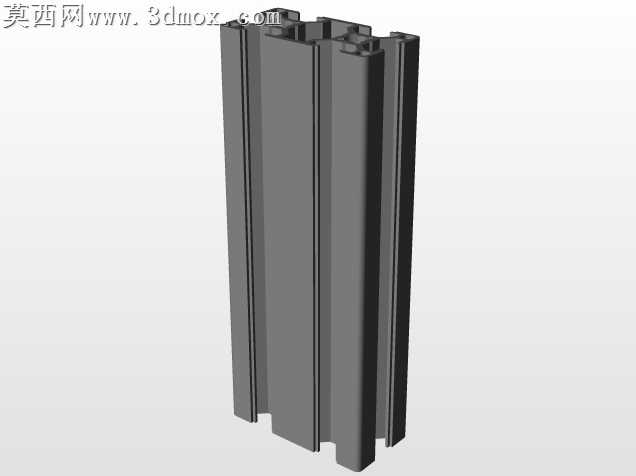

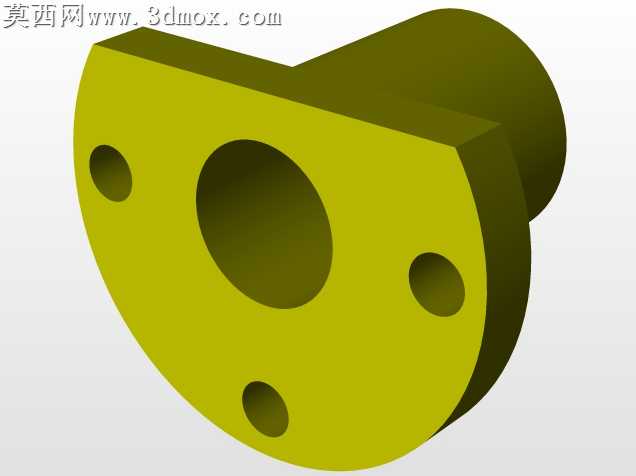

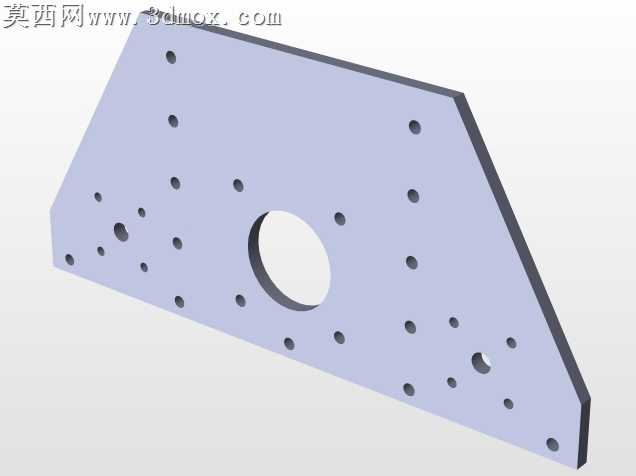

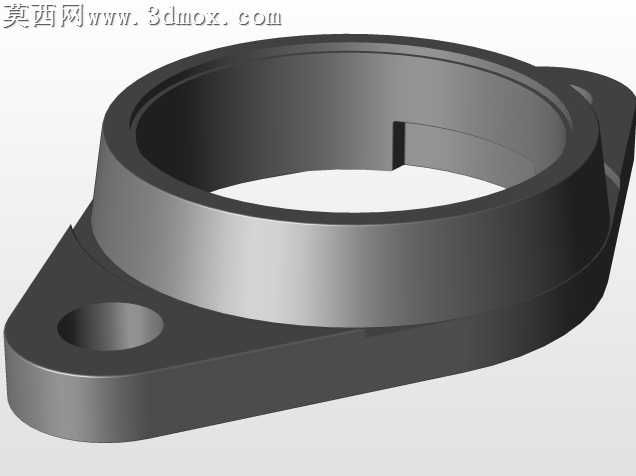

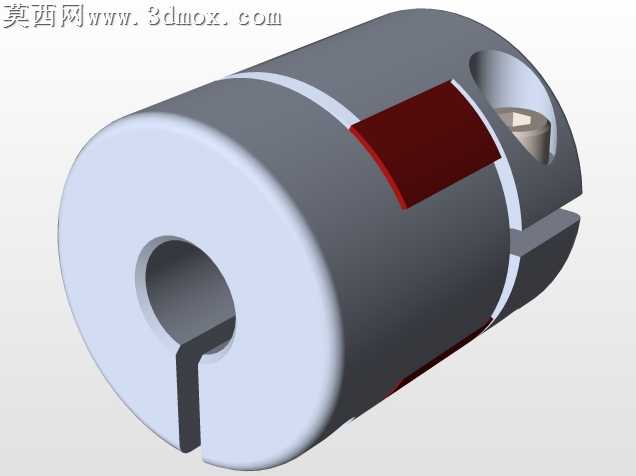

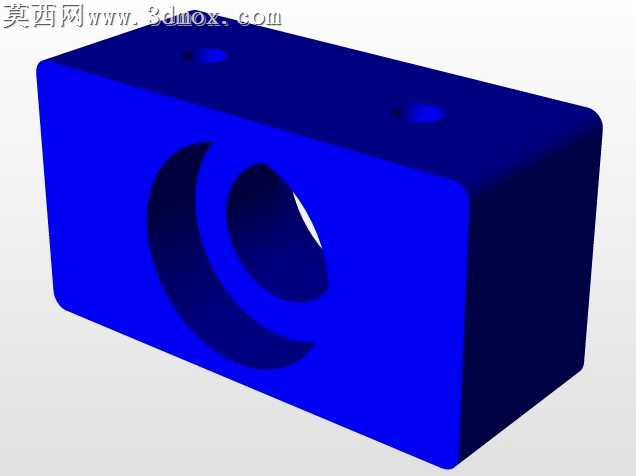

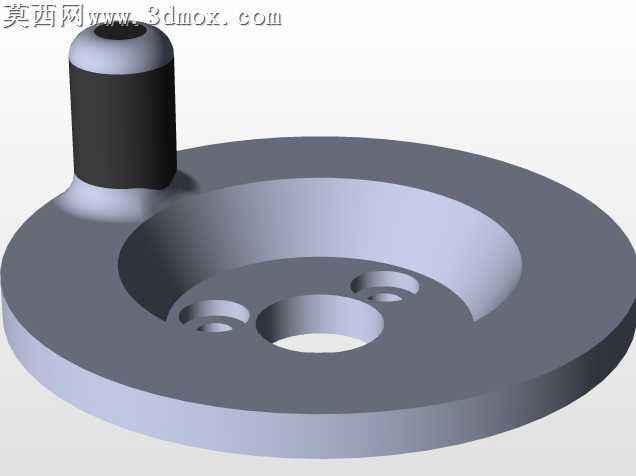

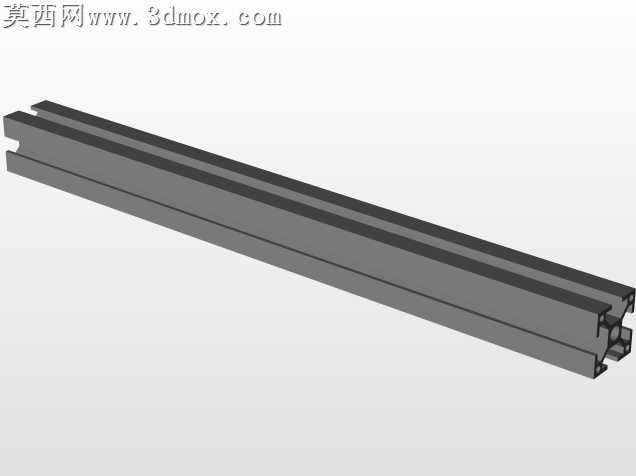

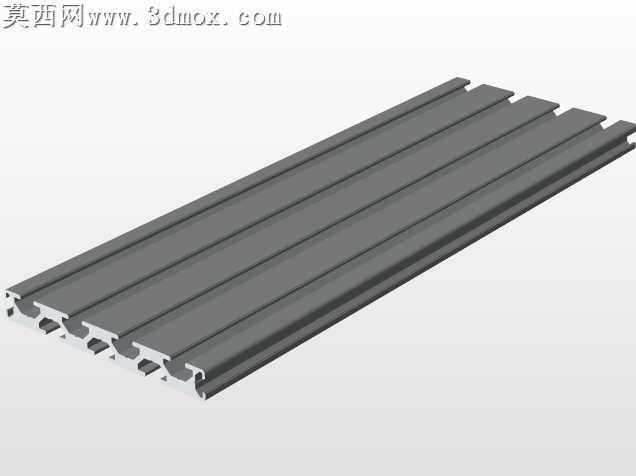

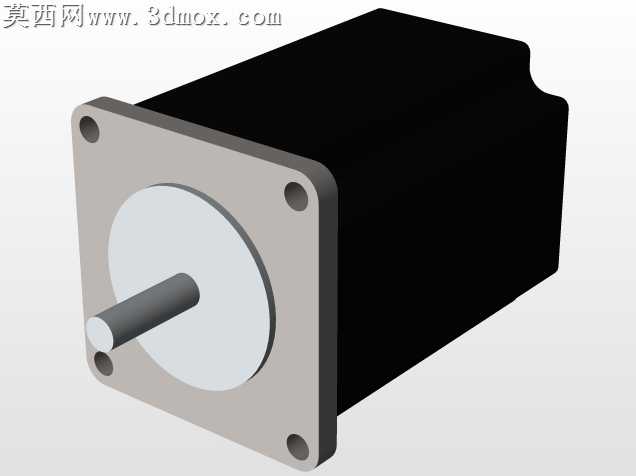

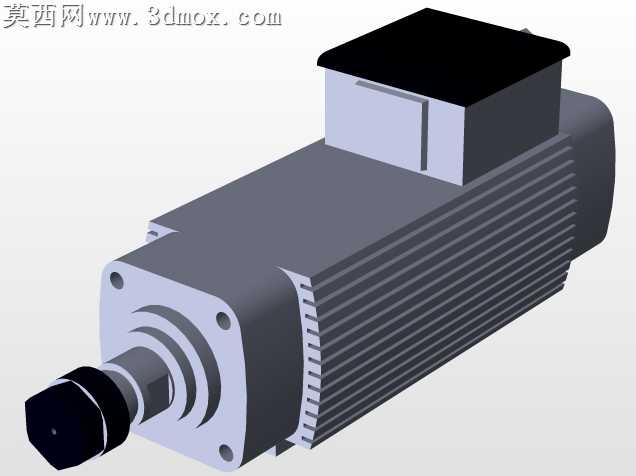

本作品为经过结构优化的立式数控加工设备三维模型，建模阶段采用主流三维机械设计软件完成全参数化构建，对设备的每一处结构细节都做了精准还原，从底部的基座承托结构、十字滑台传动组件，到垂直立柱的导向支撑结构、主轴加工单元、驱动电机组件，再到操作端的急停按钮、调节手轮等附属部件，均按照实际设备的装配逻辑完成层级化建模，各部件之间的装配约束关系完全符合真实机械装配规范，不存在干涉错位问题。建模过程中针对设备的刚性表现与人体工学操作需求做了针对性调整，对原有数控系统的安装布局、操作区域的位置排布进行了优化，让整体结构的受力分布更合理，有效提升设备整体刚性，同时调整了操作控件的布设位置，让操作人员在调试、加工操作时的动作路径更顺畅，降低长时间操作的疲劳感。材质与渲染环节，针对不同部件的实际材质属性做了对应设置：铝型材搭建的机架与滑台部分赋予哑光银灰色铝合金材质，还原铝型材表面的细腻磨砂质感；主轴电机外壳、驱动电机外壳赋予深灰色金属烤漆材质，表现工业设备外壳的哑光漆面效果；传动导轨、丝杆部件赋予亮面金属材质，还原精密传动部件的金属光泽；急停按钮采用醒目的红色哑光塑料材质，操作手轮采用黑色防滑工程塑料材质，不同材质的质感区分清晰，渲染输出的效果图能够直观展现设备的真实外观形态。结构设计上，该立式数控设备采用经典的定梁式立式布局，底部基座为整体式承托结构，保证设备整体的稳定性；X、Y轴十字滑台采用线性导轨搭配滚珠丝杆的传动结构，能够保证加工过程中的运动精度；Z轴垂直滑台搭载高速加工主轴，搭配独立的驱动电机实现垂直方向的进给运动，整体结构紧凑，占用空间小，适合小型零件的精密数控加工场景，可用于小型数控加工设备的结构参考、教学演示以及个性化数控设备的改装设计参考，模型包含多格式文件，能够适配不同三维软件的使用需求，方便后续的结构调整与二次开发。
