电机驱动集成式工业泵三维结构设计

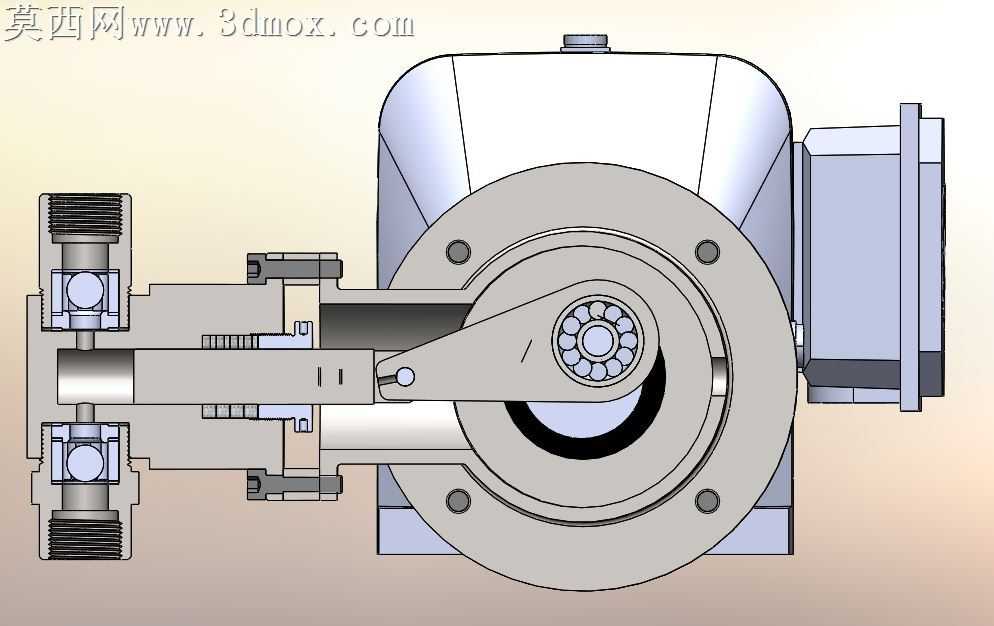

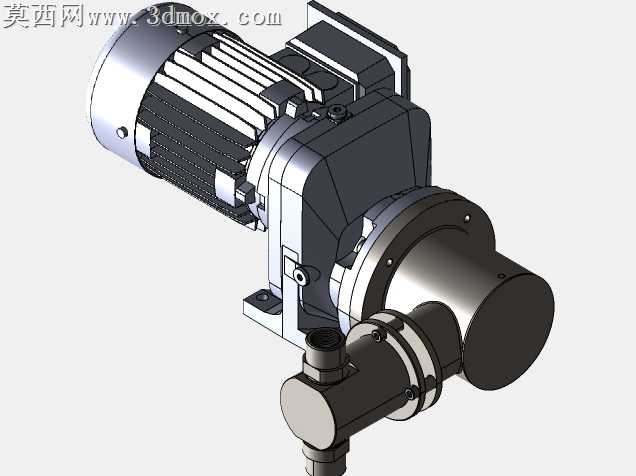

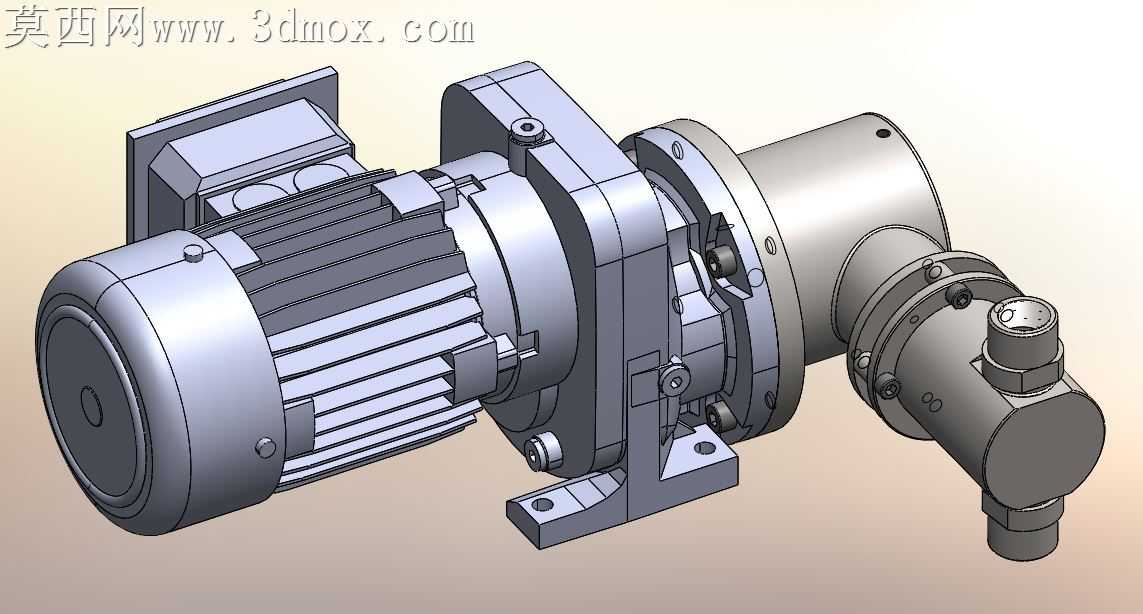

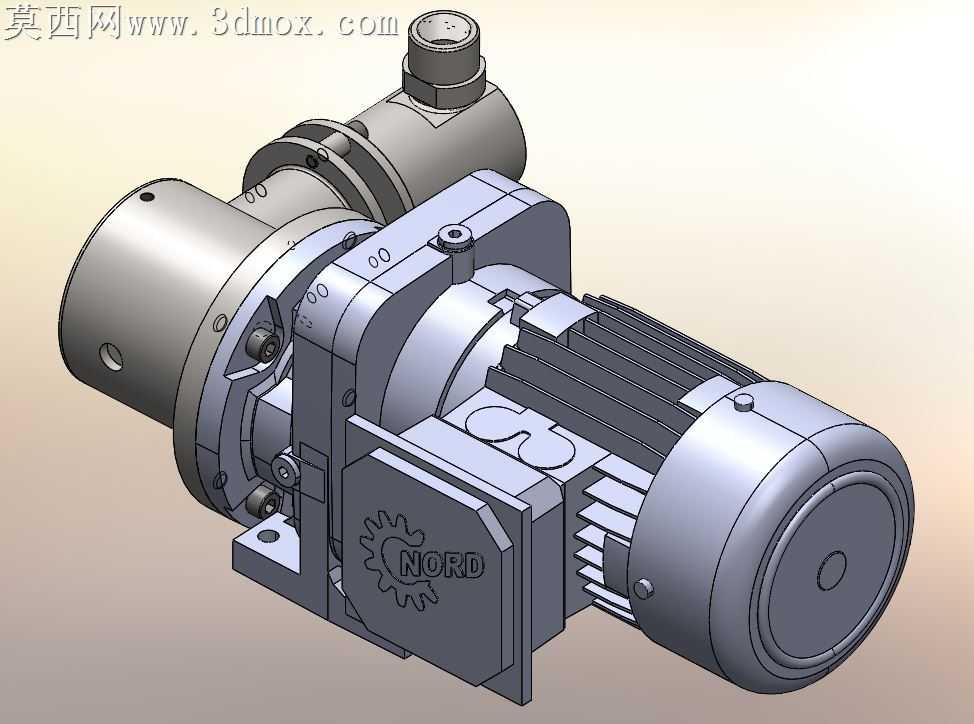

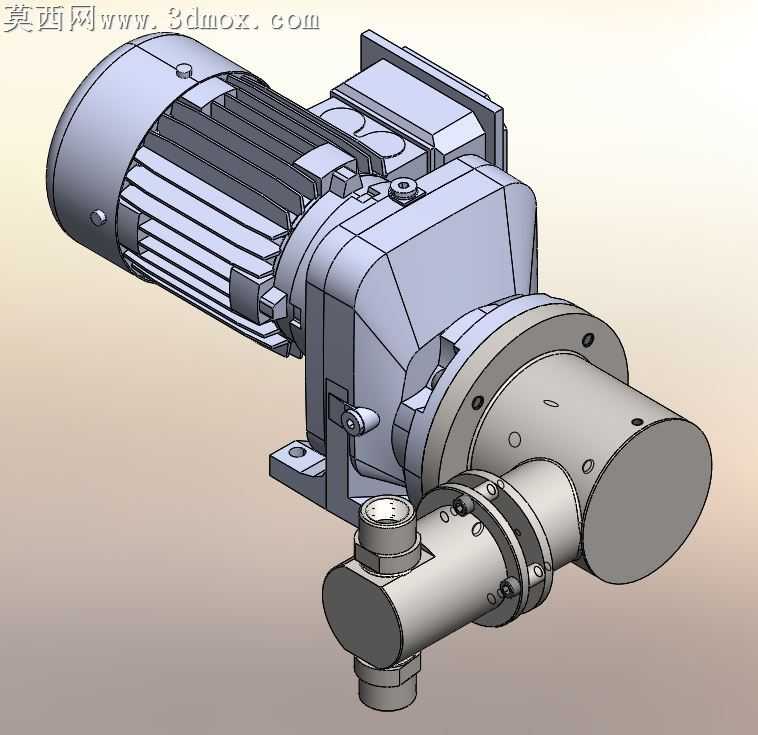

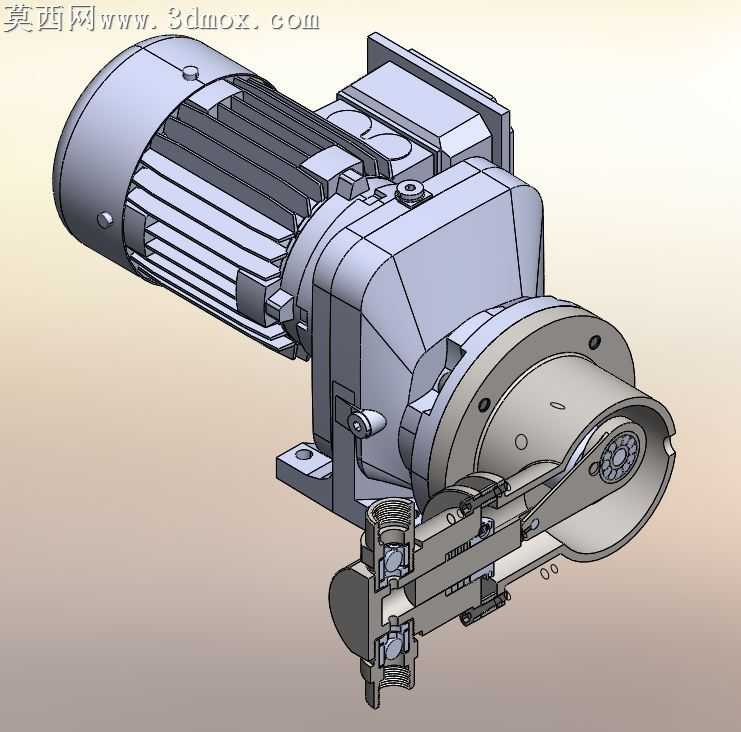

本作品为电机驱动集成式工业泵的三维建模成果，建模过程中严格遵循机械设计规范，对泵体与驱动电机的集成结构进行了完整还原。建模阶段优先梳理整体装配逻辑，将驱动电机、减速传动段、泵头工作段、安装固定支座四大模块拆分建模，各零件的配合公差、装配定位关系均按照实际工业产品的装配要求设置，确保虚拟装配后无干涉错位问题。模型对电机外壳的散热筋结构、接线盒安装位、端盖紧固螺栓点位都做了精细化还原，减速传动段的箱体分型面、安装定位销孔、油位观察结构也逐一呈现，泵头部分的工作腔、进出液连接法兰、内部传动组件、密封结构都做了分层建模，可清晰展示内部的动力传递路径与流体工作腔体结构。材质渲染阶段根据不同部件的实际工业用材赋予对应材质：电机外壳采用铸铁哑光金属材质，散热筋处做细微的粗糙质感处理还原铸件表面特征，传动段箱体采用铸铝材质呈现略带磨砂的银灰色金属质感，泵头工作段的金属部件根据功能区分，运动配合部件赋予光亮的钢材质感，密封件赋予黑色橡胶材质，安装支座采用铸铁喷漆的深灰质感，连接螺栓统一做镀锌亮面金属处理，渲染时采用柔和的工业产品打光方案，多角度呈现模型的结构层次与材质差异，既可以清晰展示外部整体装配形态，也可通过剖面视角展示内部的传动组件排布、腔体结构设计。设计思路上采用集成化布局，将驱动电机与泵体通过传动段直接连接，省去冗余的外接传动结构，缩小设备整体占用空间，安装支座设置多组固定安装孔位，可适配不同的安装工位需求，泵头的连接法兰采用标准通用尺寸，可适配常规的工业管路连接，整体结构兼顾传动稳定性与安装维护便利性，可作为流体输送类设备设计的参考模型，也可用于工业设备装配演示、结构教学等场景。
