航模用2200KV外转子无刷电机三维设计

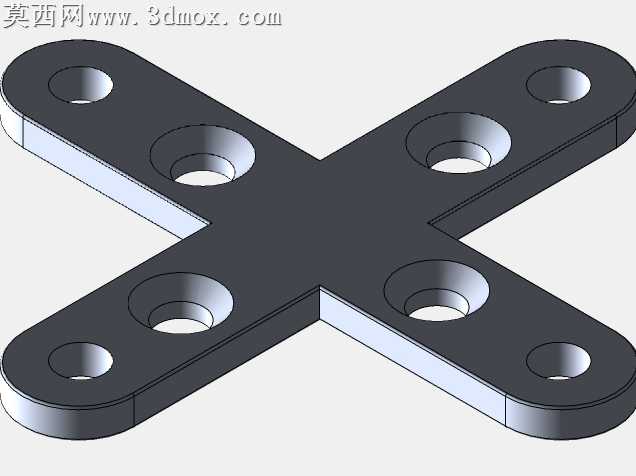

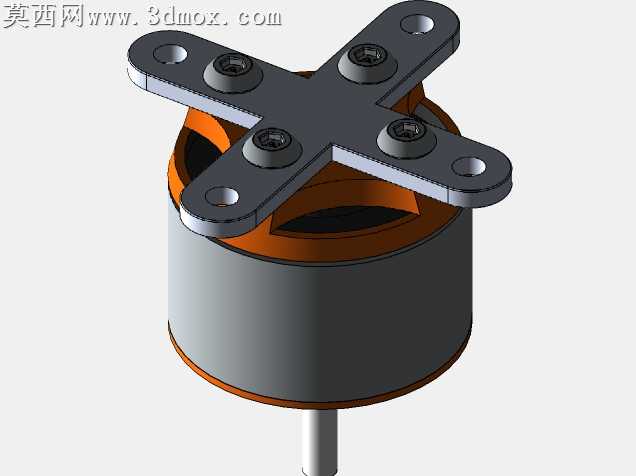

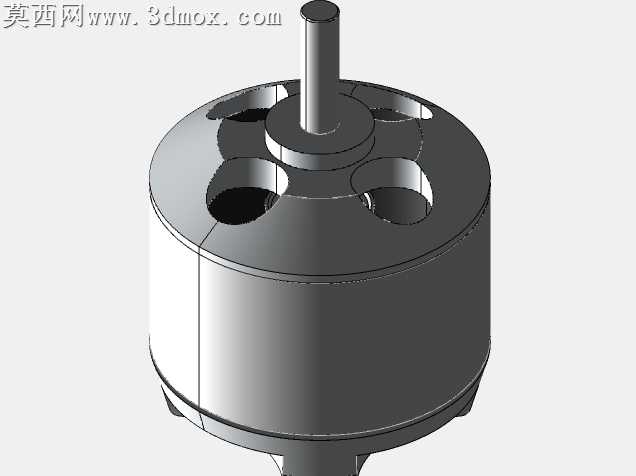

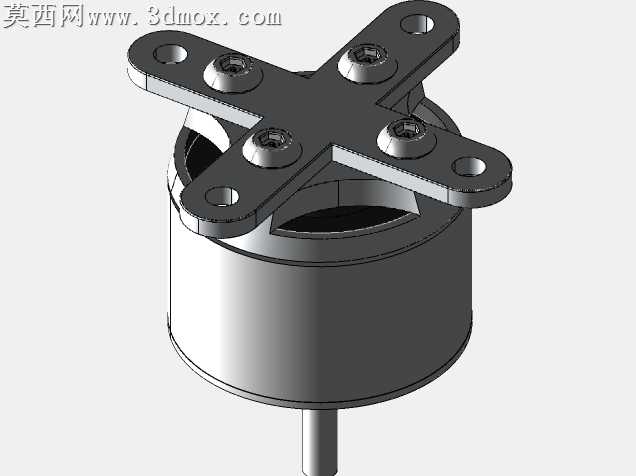

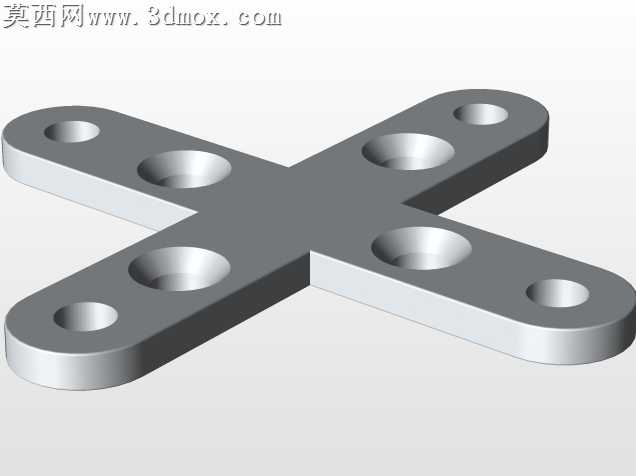

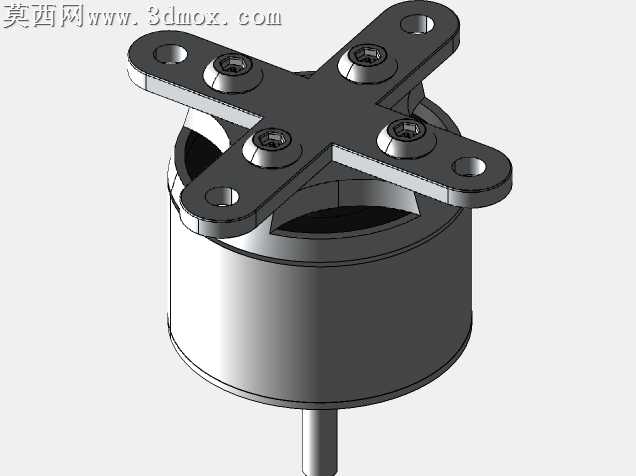

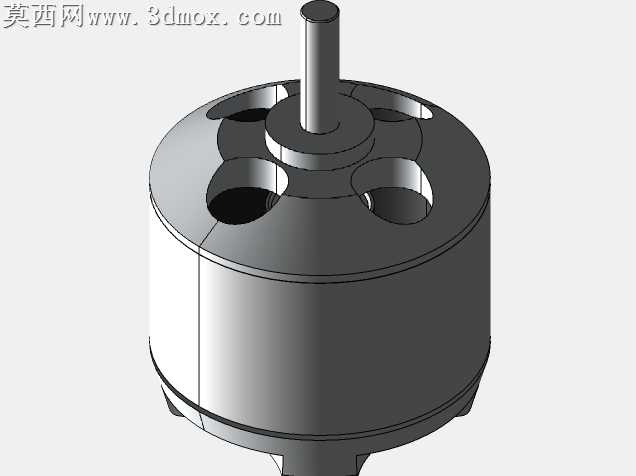

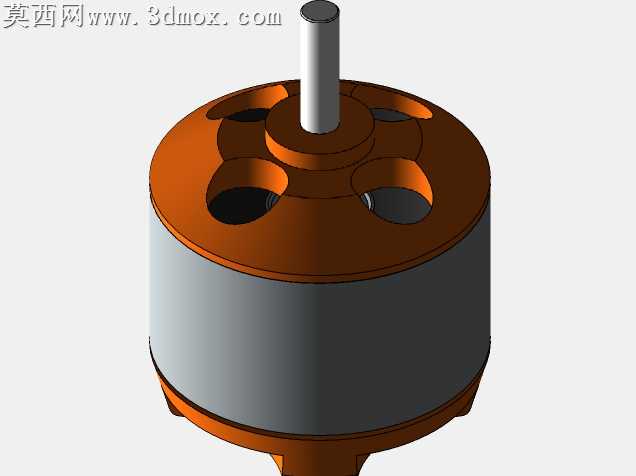

本模型为航模动力系统适配的外转子无刷电机三维设计，建模过程严格遵循实物测绘尺寸，将整体尺寸公差控制在0.0325mm范围内，保障各部件装配的契合度。建模阶段首先完成动力输出轴的特征构建，采用金属质感材质模拟钢制输出轴的表面光洁度，轴体与端盖轴承位的配合尺寸经过反复校核，确保转动配合的间隙符合实际装配要求。电机上端盖采用橙棕色工程塑料质感材质，端盖上的四个镂空减重孔按照实物开孔位置精准建模，孔位边缘做了符合注塑工艺的圆角过渡处理，既还原了实物的减重设计，也兼顾了注塑生产的工艺合理性，端盖中心的轴套凸台结构完整还原，与输出轴的配合间隙做了合理预留。电机外转子壳体采用深灰色金属材质模拟定子铁芯外围的转子磁轭结构，壳体上下边缘的橙色包边结构与端盖材质保持统一，还原了实物的外壳包覆设计，底部的三个安装凸脚按照实物安装孔位精准建模，凸脚的安装平面做了平整化处理，方便后续航模机架的装配对接。建模过程中针对动力输出轴底部的垂直固定螺钉做了完整特征建模，还原了轴体锁付的固定结构，模型仅构建了电机的空壳主体结构，未包含内部电子调速系统与绕线组件，重点还原电机外部的装配结构与外观特征。渲染阶段采用柔和的环境光效，突出不同材质的质感差异，金属部件的反光特性、塑料部件的哑光质感都做了对应的材质参数调整，让整体渲染效果贴近实物的视觉表现。设计思路围绕航模动力配件的装配适配性展开，所有外部安装位、配合位的尺寸都参考对应型号航模电机的通用标准，可直接用于航模动力系统的装配模拟、机架适配性校验，也可作为航模整机三维设计的动力组件素材使用，模型的结构拆分逻辑清晰，各部件可单独导出用于结构分析或3D打印验证。
