带输出皮带轮的蓝色异步电动机三维设计

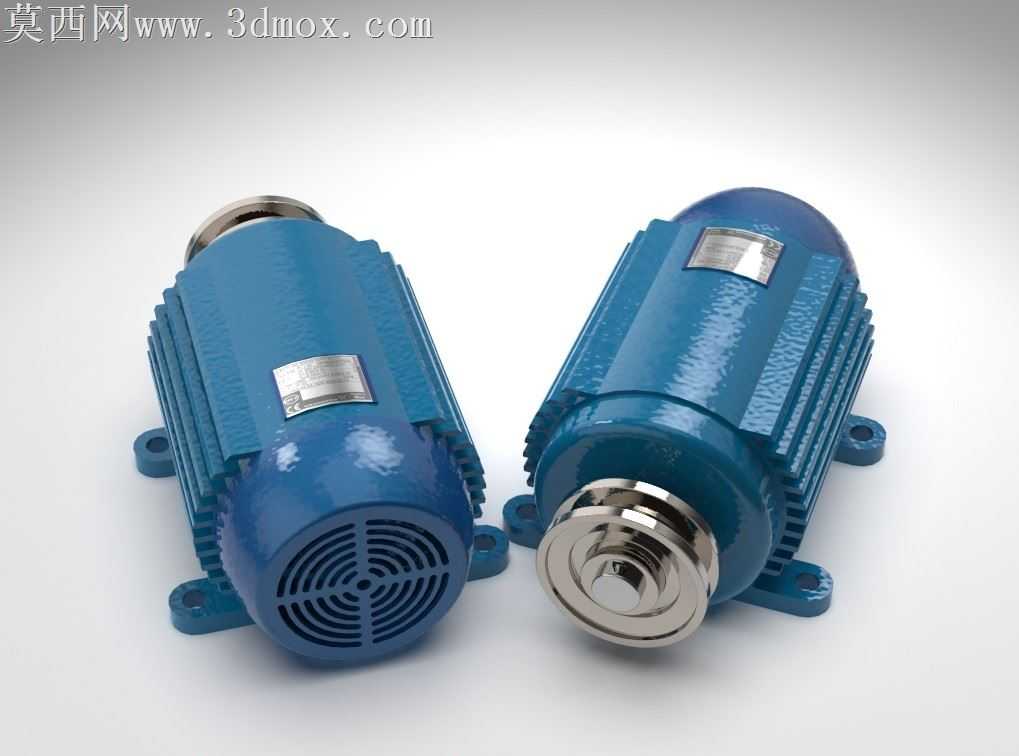

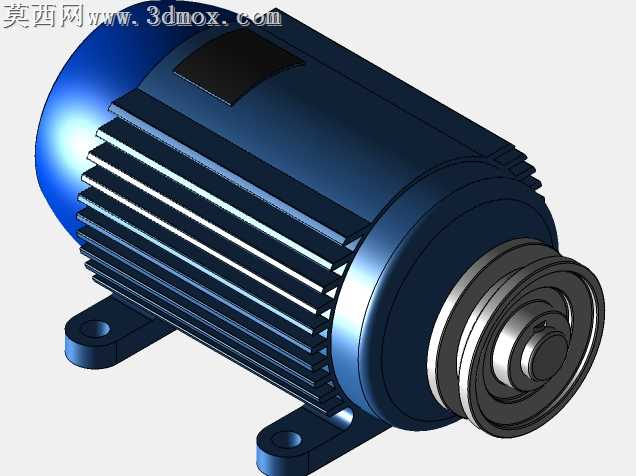

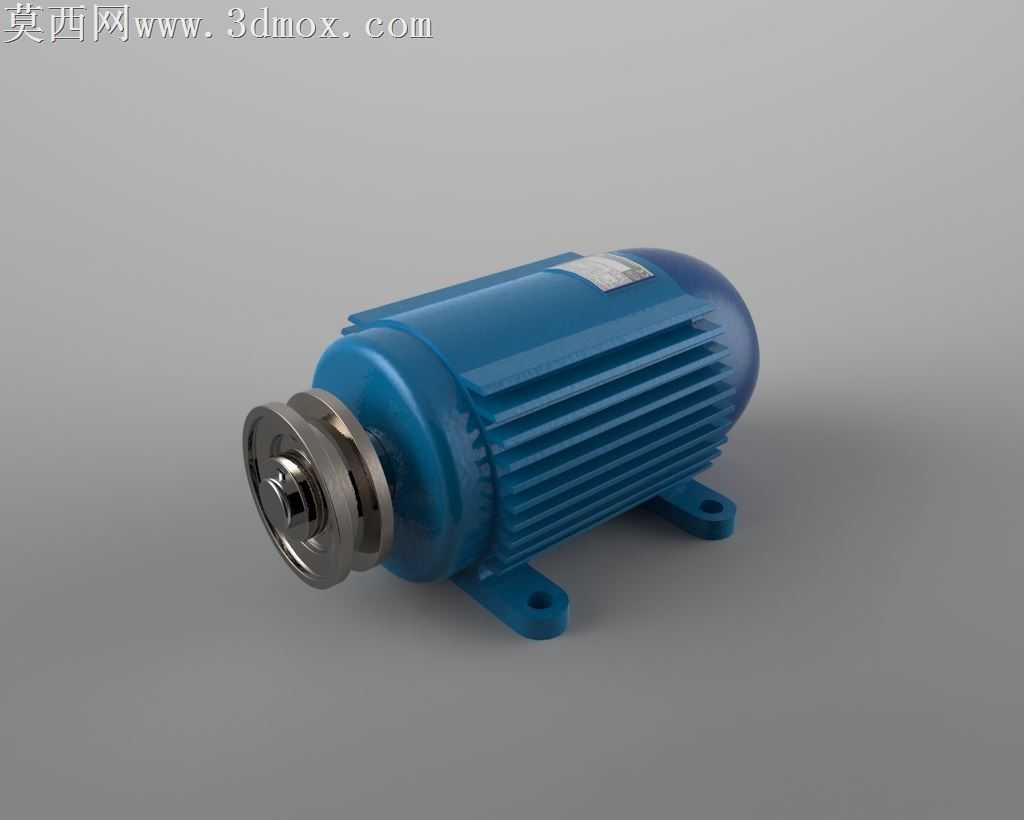

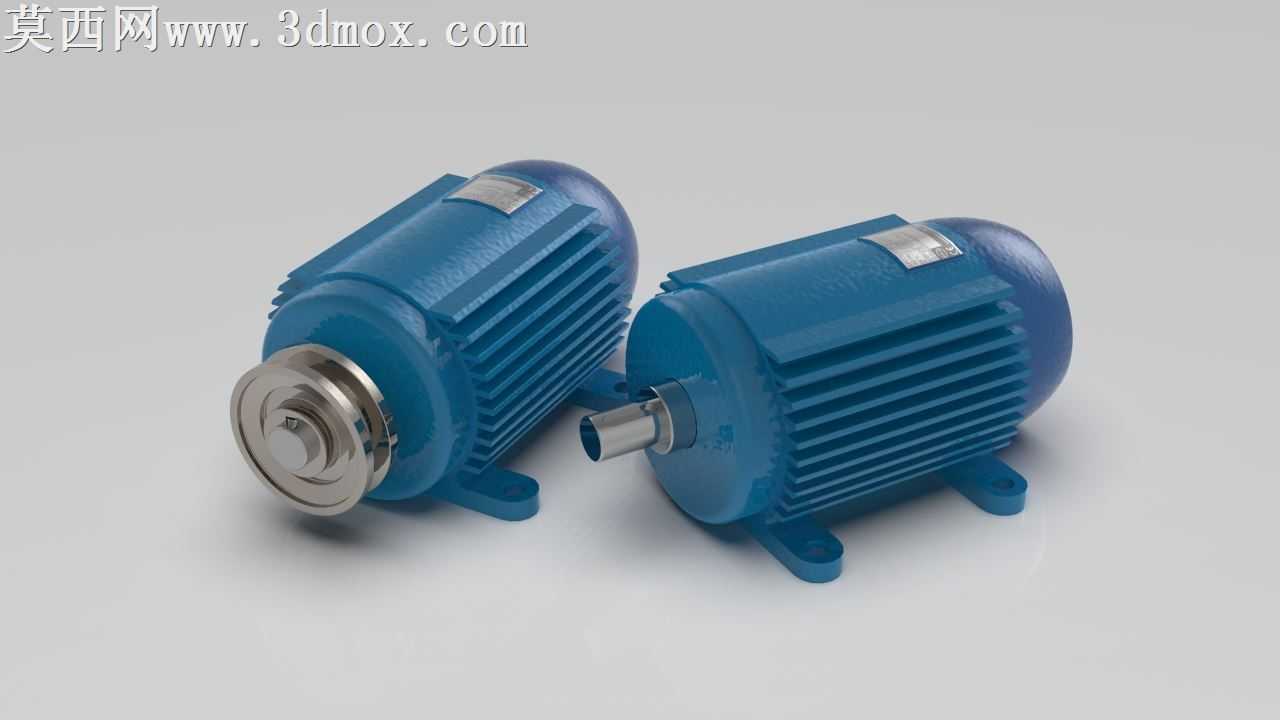

本作品为带输出皮带轮的卧式安装电动机三维设计成果，建模阶段以工业常用小型三相异步电动机的真实尺寸比例为基准，在三维建模环境中首先搭建电机的整体装配框架，从核心的定子外壳结构入手，通过拉伸、阵列特征完成外壳表面的散热筋条建模，每一条散热筋的间距、凸起高度都参考实物参数设置，保证还原电机外壳的散热结构特征；随后完成两端端盖的结构建模，精准匹配外壳的安装止口尺寸，还原端盖上的固定螺栓孔位布局。输出端的皮带轮建模重点还原了带轮的轮槽结构、轮毂与电机输出轴的配合公差特征，同时还原了皮带轮的轴向定位挡边结构，保证带轮与轴的装配关系符合机械设计规范。电机底座的安装脚部分，通过拉伸、打孔特征完成两个安装支脚的建模，精准设置支脚的安装孔中心距、支脚的厚度参数，还原卧式电机的安装固定结构。材质与渲染阶段，为电机外壳、端盖、安装支脚赋予蓝色工业烤漆材质，调整材质的粗糙度、反光度参数还原真实电机漆面的哑光质感；为输出轴、皮带轮赋予金属材质，其中皮带轮设置为铸铁材质的哑光金属质感，输出轴设置为机加工钢件的亮面金属质感，区分不同金属部件的表面处理差异；渲染时采用柔和的影棚布光，通过多角度光源突出电机外壳散热筋的结构层次感，同时清晰呈现皮带轮的轮槽细节、底座安装孔的结构特征，让渲染效果贴近实物拍摄的视觉感受。设计过程中重点考量了部件间的装配干涉问题，逐一验证输出轴与端盖轴承位、皮带轮与输出轴、端盖与外壳的配合间隙，保证整个装配模型不存在结构干涉，各部件的相对位置符合真实电机的装配逻辑，整体模型结构完整，细节还原度高，可用于机械结构教学、传动方案演示、设备布局仿真等多种场景。
