集成减速箱结构的径向磁通电机三维设计

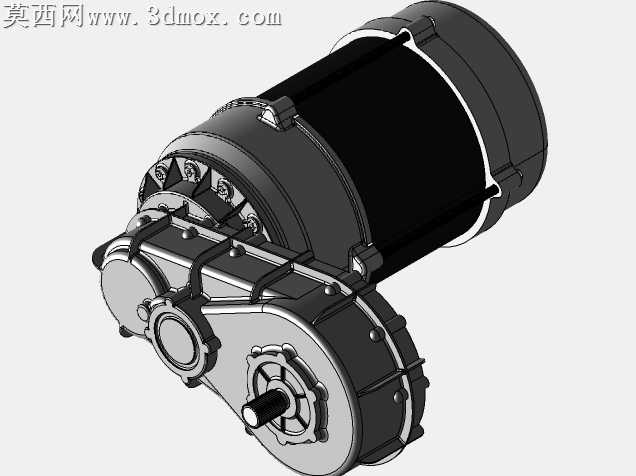

本作品为集成减速传动结构的径向磁通电机三维建模成果，建模过程遵循机电产品正向设计逻辑，先完成核心功能模块的参数化草绘，再通过特征堆叠、布尔运算完成整体结构搭建。建模阶段首先对径向磁通电机的主体部分进行构建，还原了定子腔体、转子容纳空间、机壳外壁的紧固卡扣、端盖定位凸台等细节，机壳部分采用哑光黑色硬质材质模拟工程塑料或喷塑金属外壳，通过曲面倒角处理消除结构锐角，还原量产产品的工艺特征。针对前端集成的减速箱部分，建模时严格遵循齿轮传动的装配逻辑，依次搭建箱体内腔、多级传动齿轮容纳槽、输出轴定位轴承位、端盖密封槽、安装固定耳等结构，减速箱壳体采用银灰色金属材质模拟压铸铝合金质感，对箱体表面的螺栓紧固点位、加强筋结构、输出轴的防尘密封结构都做了精细化还原，输出轴部分做了金属切削质感处理，还原轴端的键槽、定位台阶等装配特征。整体建模过程中对电机与减速箱的连接定位结构做了重点设计，还原了连接法兰的定位销孔、紧固螺栓点位，保证两个功能模块的装配同轴度符合传动设计要求，所有结构的壁厚、拔模斜度都参考量产注塑、压铸工艺要求设置，避免出现无法落地生产的非工艺化结构。渲染阶段采用工业产品常用的正交视角展示，通过柔和的环境光打亮结构轮廓，对金属材质的反光度、塑料材质的漫反射参数做了反复调试，既清晰展示整体外观形态，也能通过光影区分不同部件的材质差异与结构边界。设计思路上采用集成化布局，将减速传动结构与电机本体整合为一体，省去了额外的传动连接构件，能够有效缩小动力总成的安装空间，降低传动环节的功率损耗，这类集成式动力单元可广泛适配小型代步设备、自动化传动工位、家用机电产品等对安装空间、传动效率有要求的场景，建模过程中所有配合面都预留了合理的装配间隙，符合实际产品的装配公差要求，整体结构完整无缺失特征，可直接用于结构验证、方案展示、工程参考等用途。
