直插式盒装薄膜电容器三维建模作品

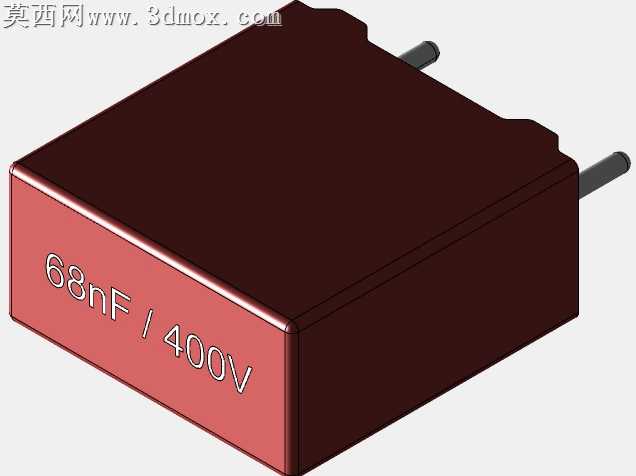

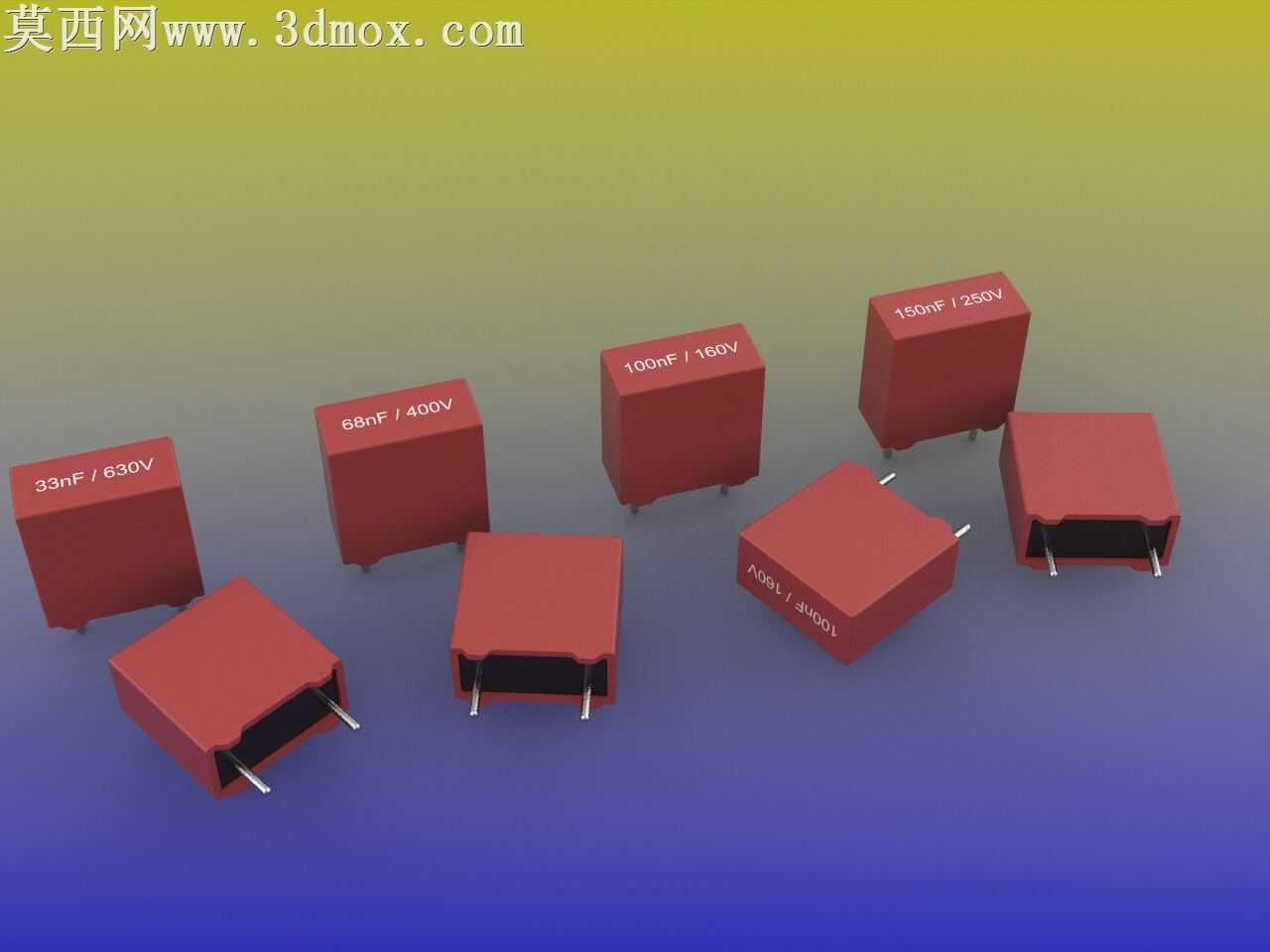

本作品为直插式盒装薄膜电容器的三维建模成果，建模过程依托主流三维CAD软件完成，整体围绕工业级电子元器件的真实参数与外观特征展开设计，精准还原了该类电容的结构细节与外观质感。建模初期首先梳理了该系列薄膜电容的核心尺寸参数，确定单颗电容本体长度为10.5mm、宽度为5mm、高度为11mm，引脚间距严格设定为7.5mm，完全匹配直插线路板的通用焊盘间距标准，保障模型可直接用于PCB布局仿真、产品结构干涉校验等实际工程场景。建模阶段采用实体拉伸与切除组合的方式构建电容主体：首先绘制长方体基体作为电容的环氧包封外壳，对外壳边角做微小圆角处理，还原真实注塑外壳的工艺特征，避免尖锐棱角带来的失真感；随后在外壳底部绘制两个圆柱形引脚，引脚伸出外壳的长度、直径均参照实物直插电容的引脚规格设定，同时对引脚与外壳衔接的位置做微小的凸台结构，还原电容封装时的引脚固定结构特征。为区分不同耐压与容值的型号，建模时在每颗电容的顶面与侧面预留了标识印刷区域，通过包覆特征将不同的容值、耐压参数刻印在对应位置，清晰区分-33nF/630V、-68nF/400V、-100nF/160V、-150nF/250V四个不同规格的电容产品，方便使用者快速识别型号差异。材质与渲染阶段，为电容外壳赋予深红色哑光环氧塑料材质，调整材质的粗糙度、反光度参数，还原包封塑料略带磨砂的真实质感，避免过度反光带来的塑料感失真；为引脚赋予镀锡金属材质，调整金属的反射参数与轻微做旧效果，还原直插元件引脚略带亚光的金属质感，避免镜面反射的不真实感。场景搭建阶段将不同规格的电容以错落的方式排布在渐变背景上，调整每颗电容的摆放角度，部分电容平放展示侧面标识，部分电容直立展示顶面参数，搭配柔和的三点布光，既清晰呈现电容的整体外观，也通过柔和的阴影突出结构的立体感，让渲染效果贴近工业产品展示的标准视觉效果。整个建模过程严格遵循电子元器件的实际生产工艺与尺寸规范，未添加多余的装饰结构，所有特征均服务于模型的实用性与还原度，既可以用于电子类产品的结构装配演示，也可作为教学场景中电子元件识别、PCB设计教学的可视化素材。
