齿轮齿条联动木质收纳箱激光切割设计

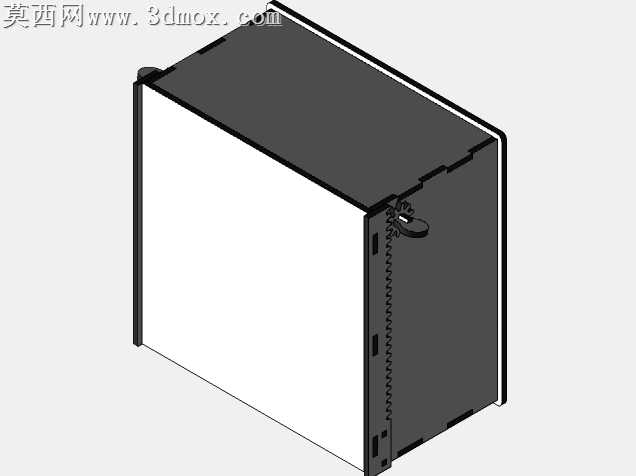

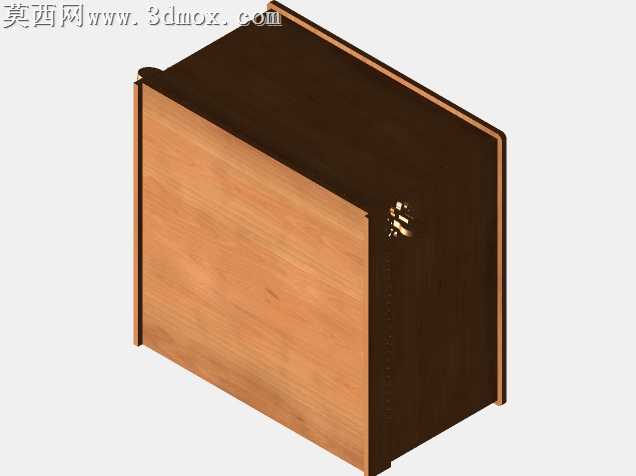

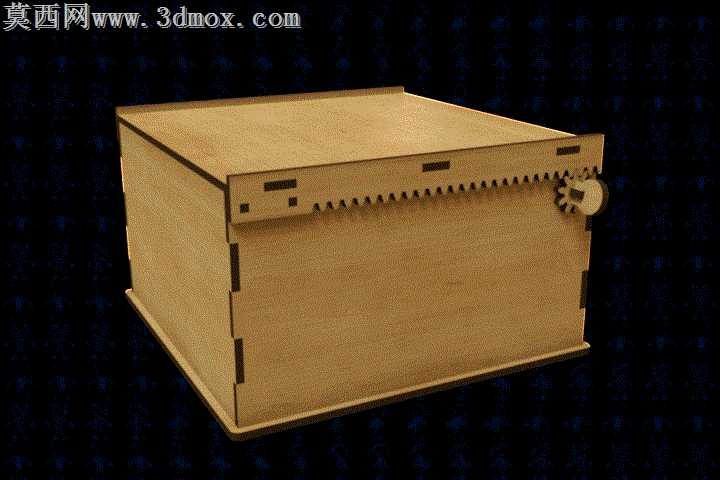

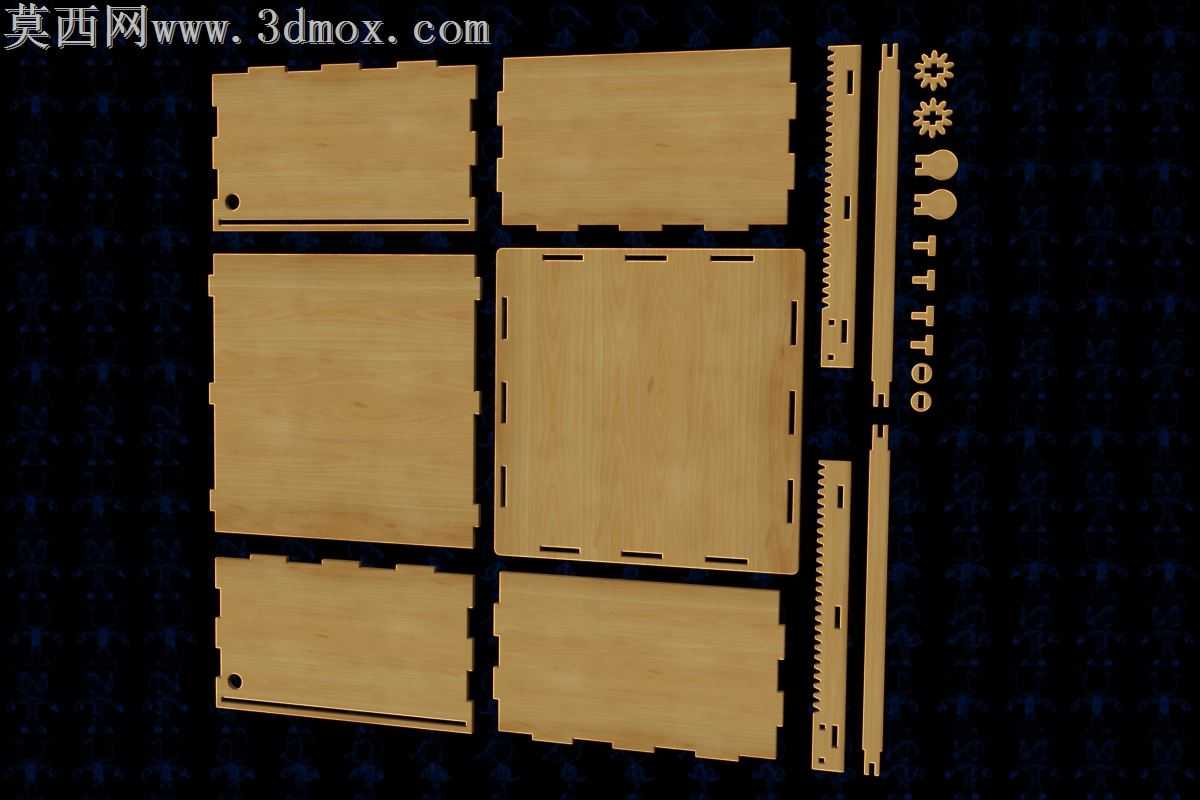

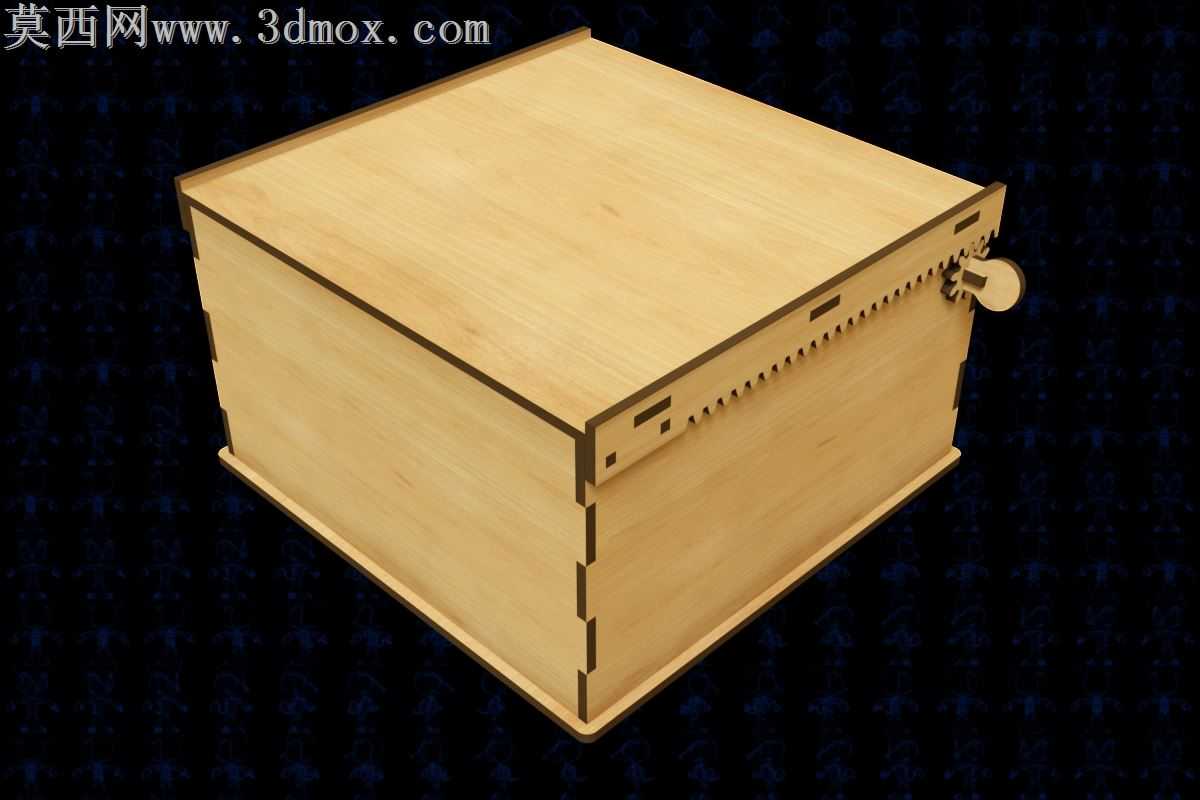

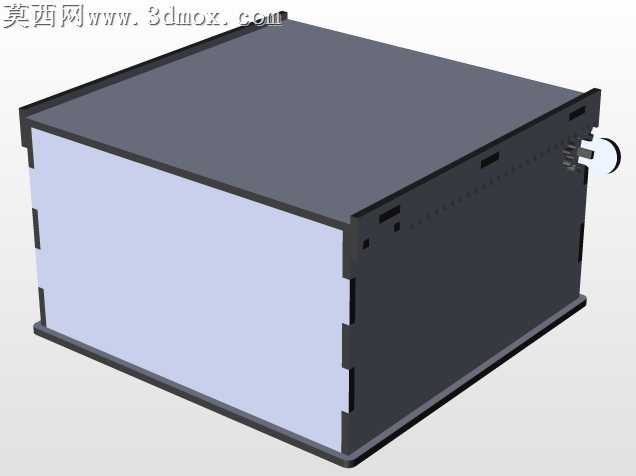

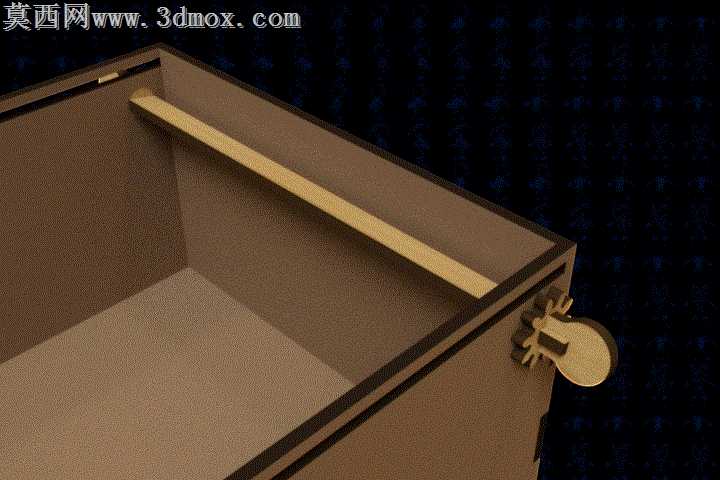

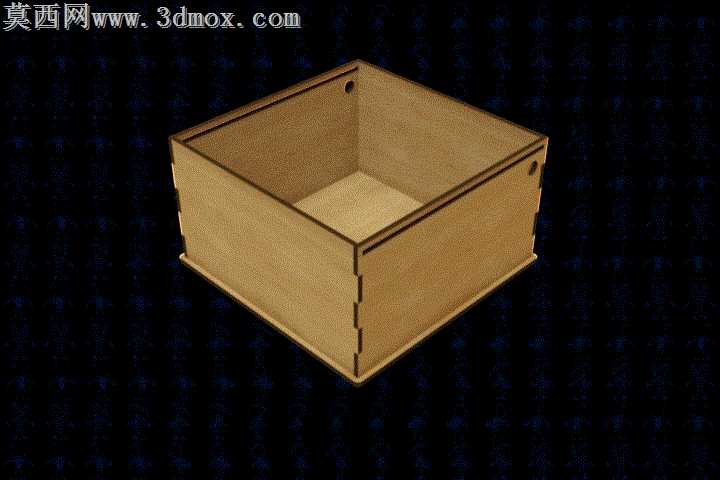

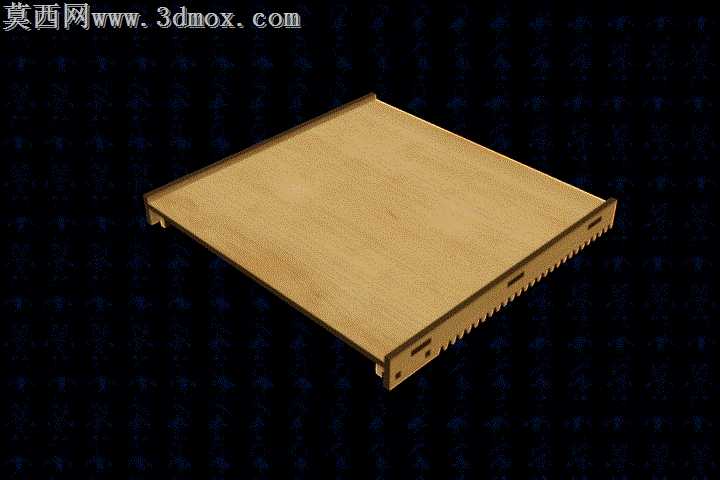

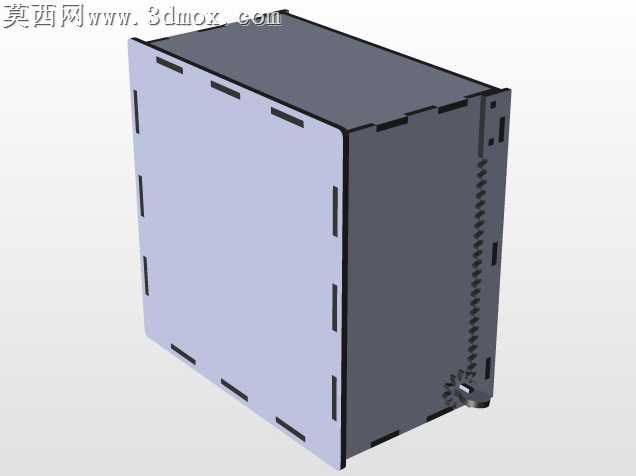

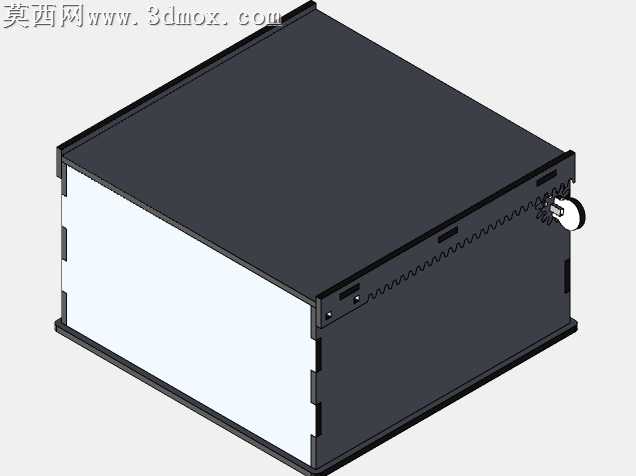

本作品为采用激光切割工艺加工的木质拼装收纳箱体，整体以标准厚度的椴木层板为加工基材，依托三维建模软件完成全参数化结构设计，所有板材零件均预留统一宽度的激光切割切缝公差，确保拼装时无需额外胶水粘接即可依靠榫卯卡位实现牢固组装。建模过程中首先确定箱体的内部收纳容积，以规整长方体为基础外形，拆分出底板、前后侧板、左右端板、上盖板五类基础板材零件，所有板材的拼接位置均设计为互锁式卡槽结构，卡槽深度与板材厚度完全匹配，拼装时可逐层卡合定位，避免组装过程中出现错位偏移。核心的联动启闭结构设计在箱体前侧与上盖板的衔接位置，将上盖板的前边缘设计为连续的齿条齿形结构，在前侧板的右上角位置配套装配模数匹配的小齿轮零件，齿轮通过同轴的木质转轴固定在侧板预留的轴孔内，齿轮轮齿与上盖板的齿条完全啮合，转动侧边外露的齿轮旋钮时，即可通过齿轮齿条的传动配合带动上盖板平稳滑移，实现箱体的顺畅启闭，无需额外设置拉手或锁扣结构，兼具机械趣味性与实用功能性。渲染阶段采用木质材质贴图还原椴木层板的真实纹理，调整材质的粗糙度与反射参数模拟原木的哑光质感，搭配深色背景突出箱体的结构轮廓，通过光影渲染清晰展现卡槽拼接位置的细节与齿轮啮合的装配关系。设计过程中充分考虑激光切割的加工特性，所有零件轮廓均采用连续闭合路径，无过小锐角或易烧蚀的细微结构，所有转角位置均设置微小工艺圆角避免切割后出现应力开裂，零件排版时紧凑排布提升板材利用率，用户获取加工文件后可直接导入激光切割设备完成板材裁切，仅需按拼接顺序即可快速组装完成，成品既可以作为桌面小件物品的收纳容器，也可作为机械传动结构的教学演示教具，将机械传动原理与日常实用功能结合，兼具工艺美感与互动趣味性。
