可适配模块化遥控小车底盘结构设计

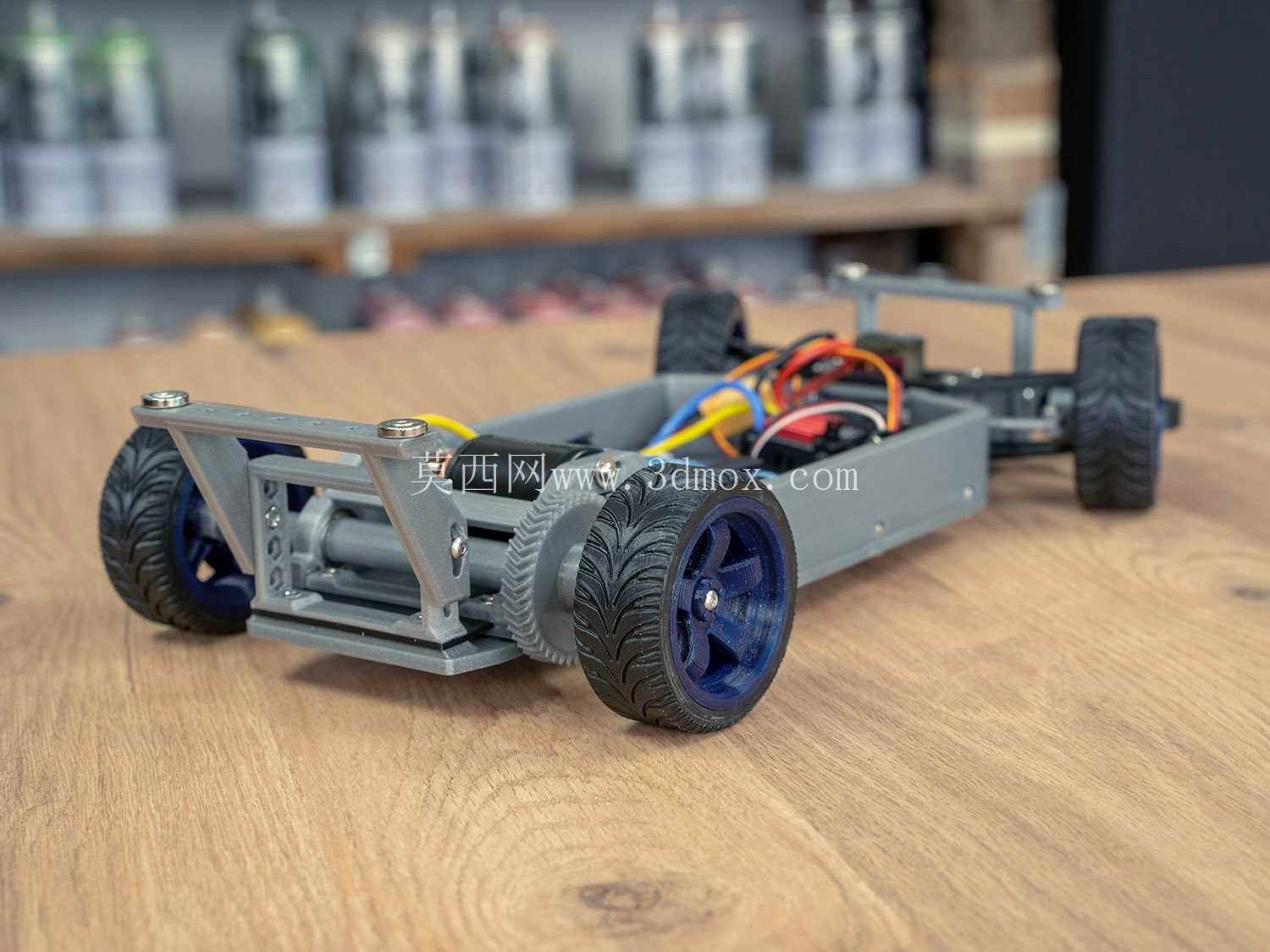

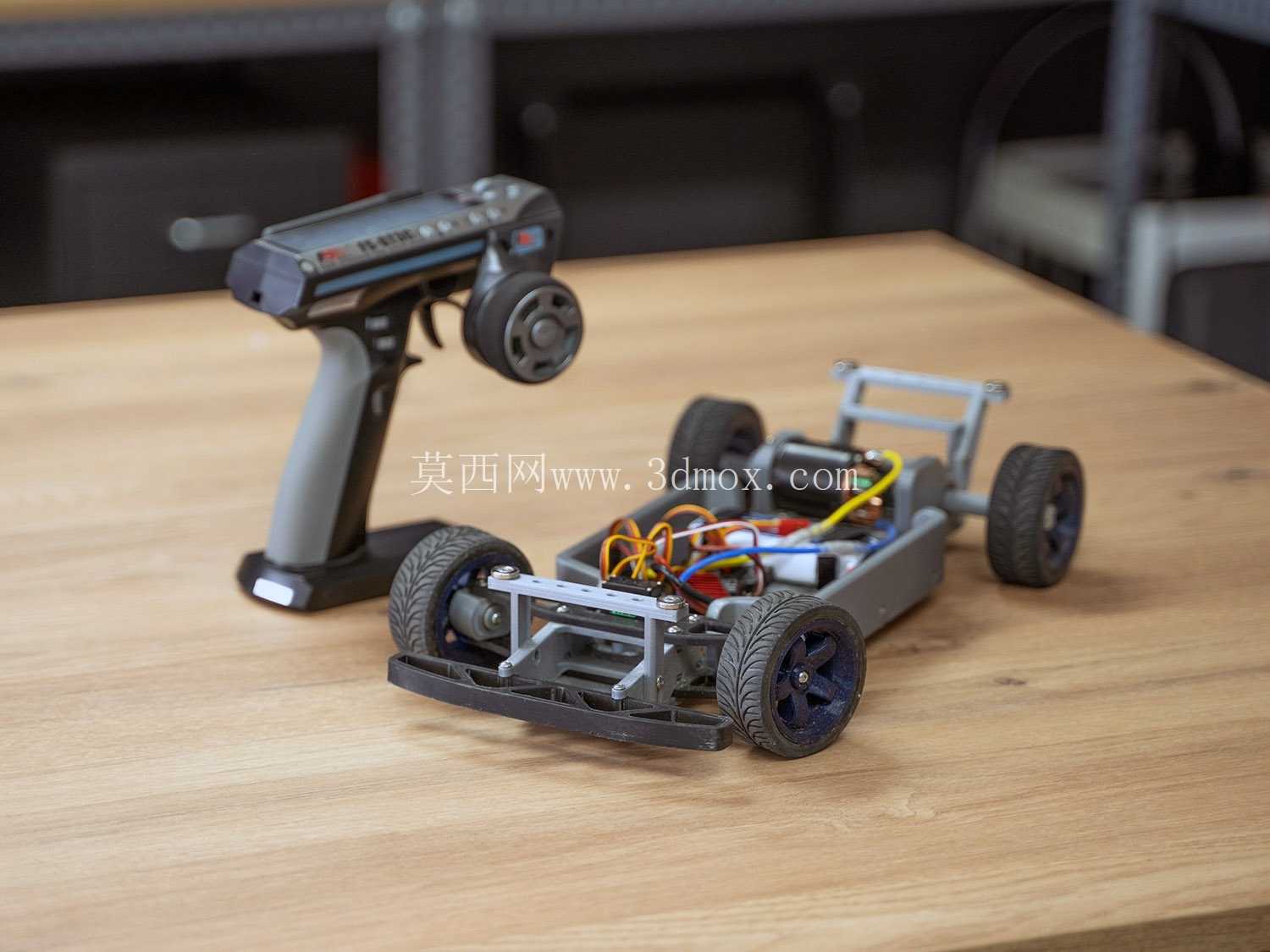

　　这款轮式行走底盘的设计初衷，是为小型智能移动载具提供一套可灵活适配上层功能模块的基础承载平台，在高校机器人竞赛、小型巡检设备开发、桌面级智能载具验证场景中，这类通用底盘能够大幅降低开发者的底层结构开发周期，无需从零开始设计行走、传动、承载的基础结构，可直接将精力集中在上层功能模块的调试上。从结构布局来看，底盘采用后置单电机驱动的传动方案，动力输出端通过齿轮组将扭矩传递至后轮轴，差速结构集成在后桥总成内，能够在转向时自动调节两侧后轮的转速差，避免轮组打滑拖滞，前桥采用独立的转向摇臂结构，转向拉杆的安装位预留了多组调节孔位，可根据实际搭载的舵机参数调整转向行程，适配不同转弯半径的使用需求。

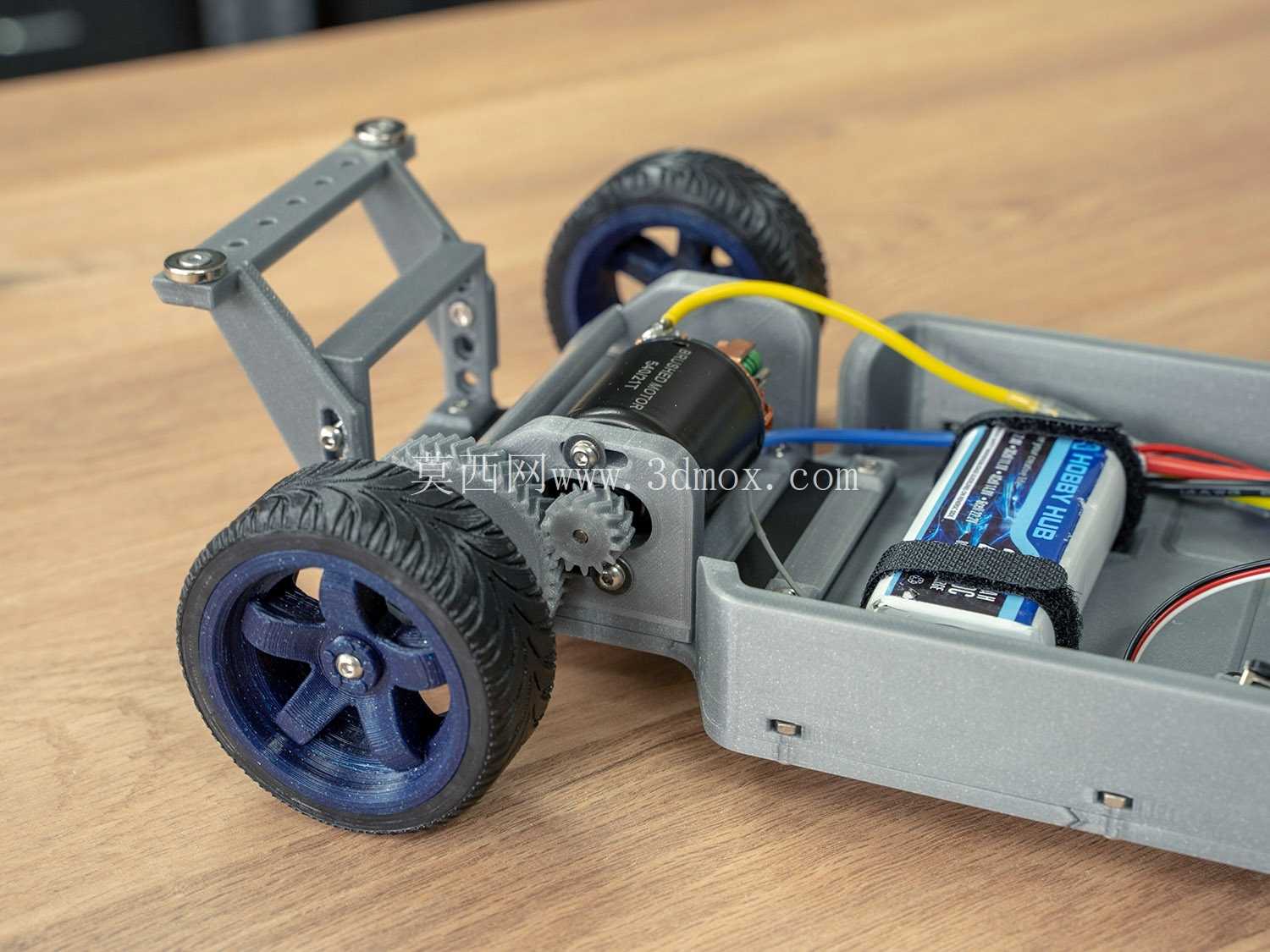

　　底盘主体承载框架采用槽型截面的型材结构设计，两侧的安装槽沿底盘长度方向全程贯通，上层功能模块的固定件可沿槽道任意滑动调整位置，无需在框架上额外打孔，不管是搭载控制电路板、电池组、传感器支架还是小型机械执行机构，都能根据整体重心分布灵活调整安装位置，避免出现重心偏置导致的行走不稳问题。轮组部分采用橡胶纹理胎面搭配硬质轮毂的组合，胎面的块状花纹能够在木质桌面、水泥地面、短绒地毯等常见室内测试表面提供足够的抓地力，轮毂与轮轴的配合位采用D型截面设计，能够传递更大的驱动扭矩，避免急加速或急转向时轮组与轴发生相对滑动，前后轮的轮距参数经过反复校核，在保证转弯灵活性的同时，预留了足够的侧向稳定性余量，即使搭载一定重量的上层模块，以正常测试速度转弯时也不会发生侧翻。前防撞位置预留了标准的传感器安装孔位，可直接固定红外避障传感器、超声波测距模块或者小型机械保险杠，不需要额外设计转接支架，底盘尾部的电机安装位采用可调式压紧结构，可通过调整固定螺丝的位置张紧传动齿轮的啮合间隙，既能够避免齿轮间隙过大导致的传动回差，也能防止间隙过小导致的齿轮磨损加剧，延长传动结构的使用寿命。走线空间全部集成在底盘框架的内部槽道中，动力线、信号线可沿着槽道规整布置，避免外露的线材与轮组、传动齿轮发生干涉，也能减少移动过程中线材被外物勾挂的风险。

　　底盘的整体离地间隙经过针对性设计，能够轻松越过室内场景中常见的电线、地毯接缝等小型障碍，不会出现底盘托底卡死的问题，轮轴的轴承安装位采用标准件适配设计，磨损后可直接更换同型号的微型轴承，不需要整体更换桥体结构，降低后期维护的成本。在实际验证过程中，这套底盘结构可适配不同容量的锂电池组、不同功率的驱动电机，只要安装尺寸在预留的调节范围内，都可以直接替换安装，不需要对主体框架进行修改，不管是用于入门级的遥控车改装，还是用于自主导航的小型巡检机器人原型验证，都能提供稳定可靠的行走承载基础。

　　转向结构的拉杆长度也支持微调，可根据实际使用需求调整前轮的前束角，优化直线行走的稳定性，减少行驶过程中的跑偏问题，传动齿轮组采用模数匹配的直齿设计，加工和替换成本低，传动效率能够满足小型载具的动力传递需求，不会出现动力损耗过大导致的续航缩短问题。整个底盘的所有安装孔位都采用标准化的孔距设计，可与市面上常见的开源硬件支架、传感器模块直接兼容，不需要额外制作转接件，能够大幅缩短原型设备的组装调试周期，对于需要快速验证移动功能的开发场景来说，这套可适配的底盘结构能够提供足够的结构强度和改装灵活性，满足不同功能方向的改装需求。
