龙门式FDM熔融沉积V6型3D打印设备

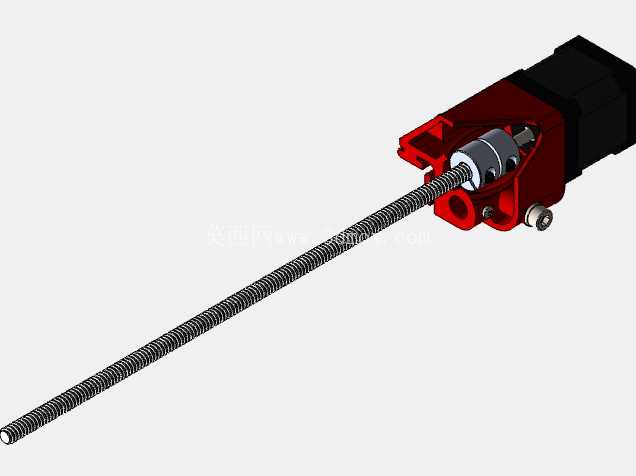

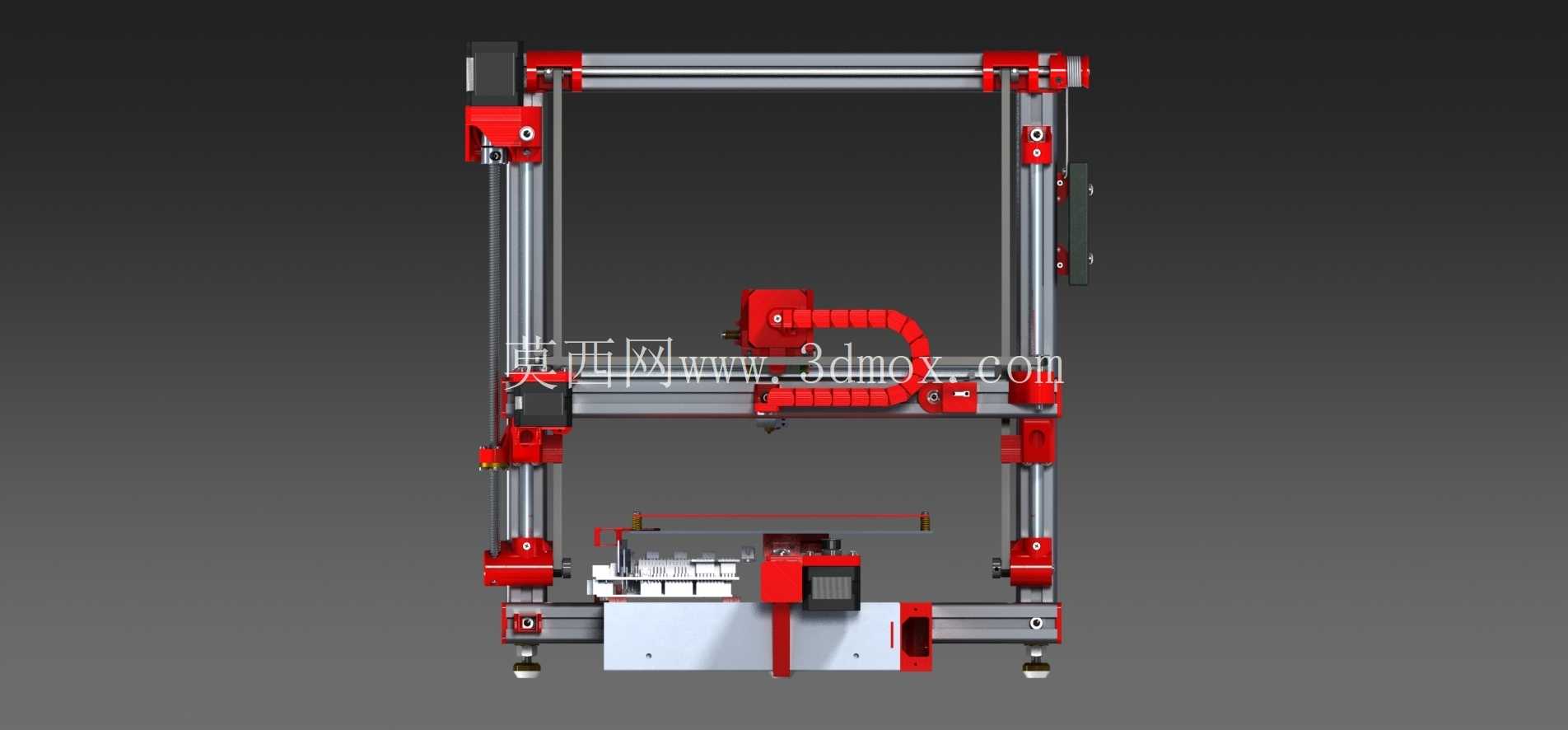

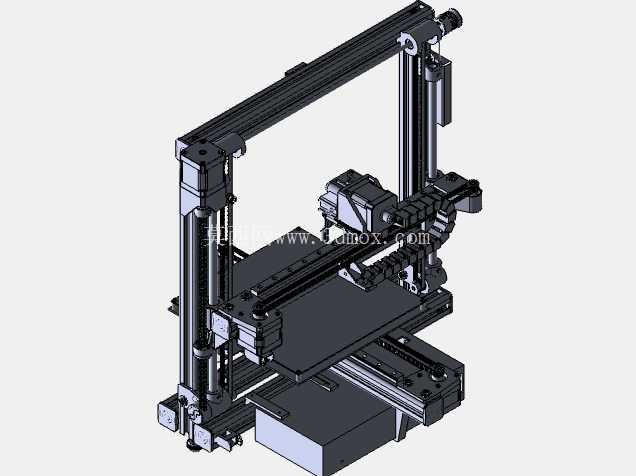

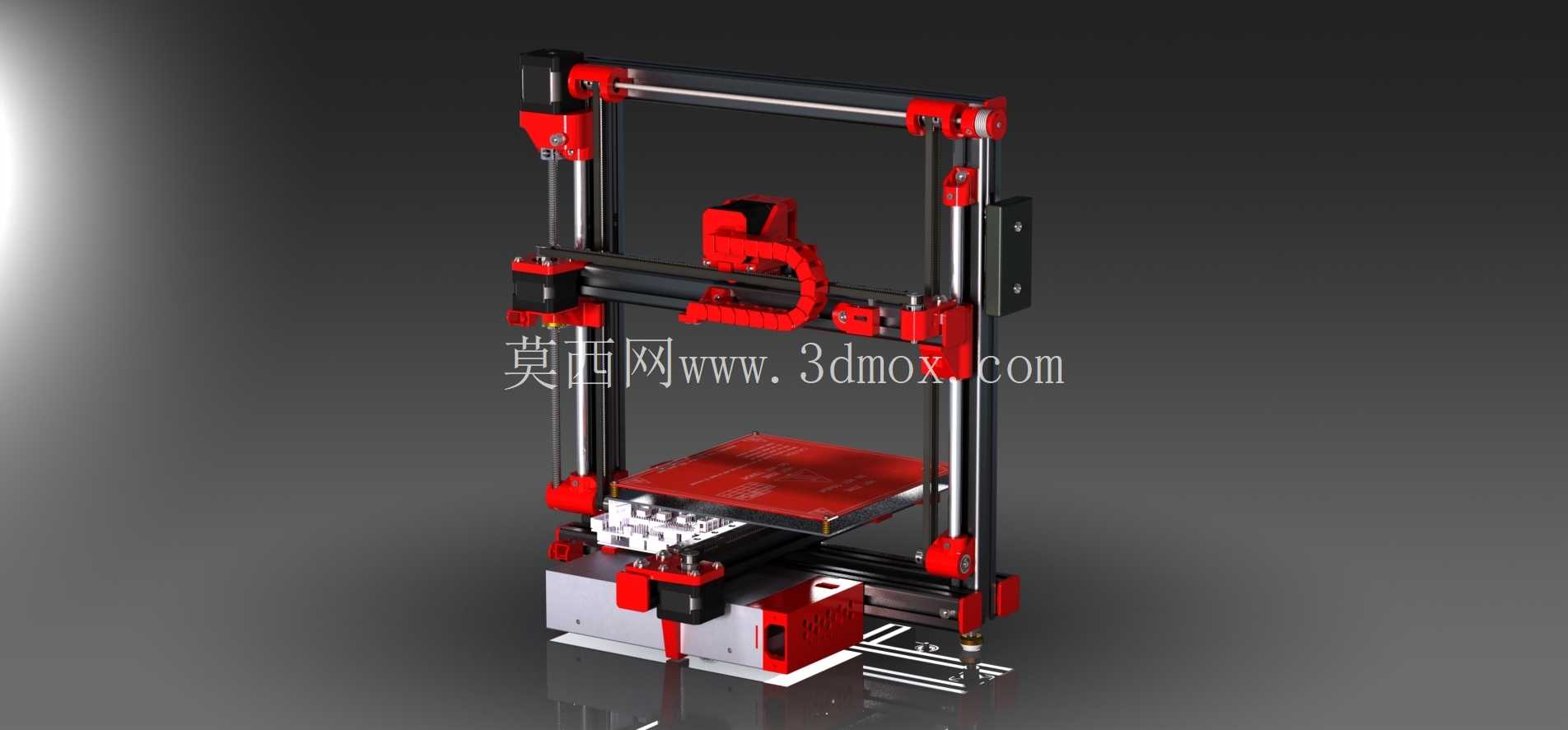

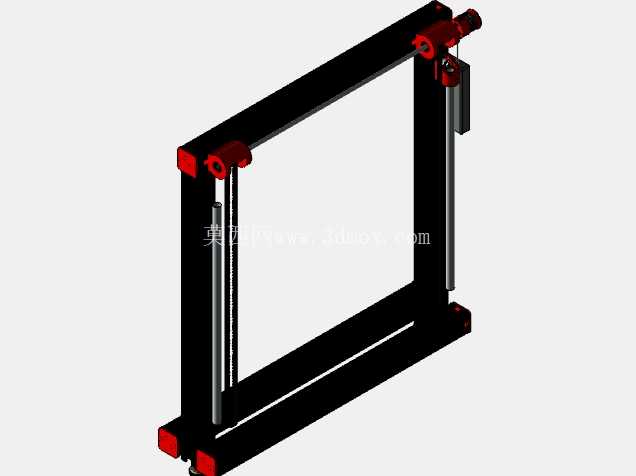

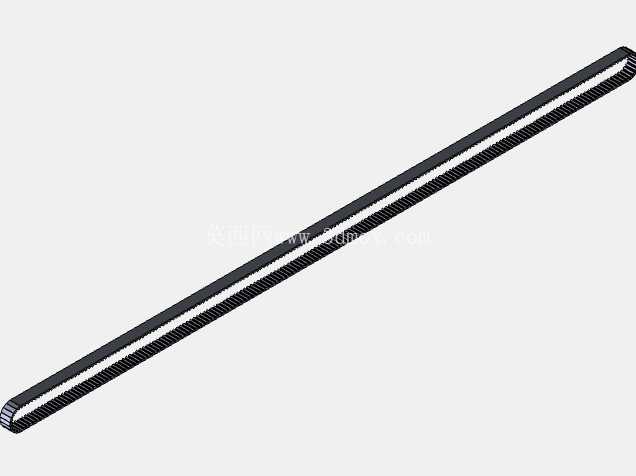

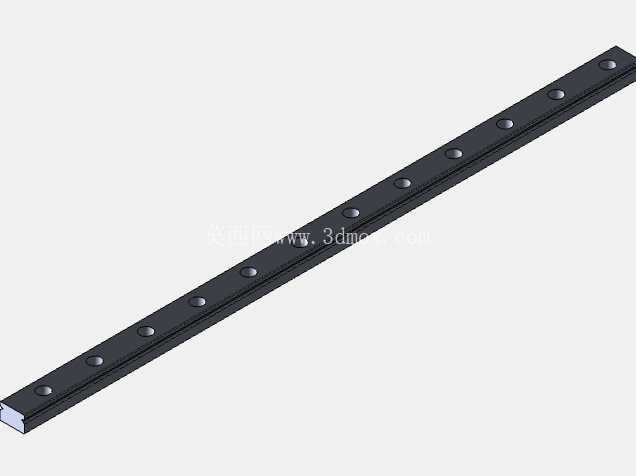

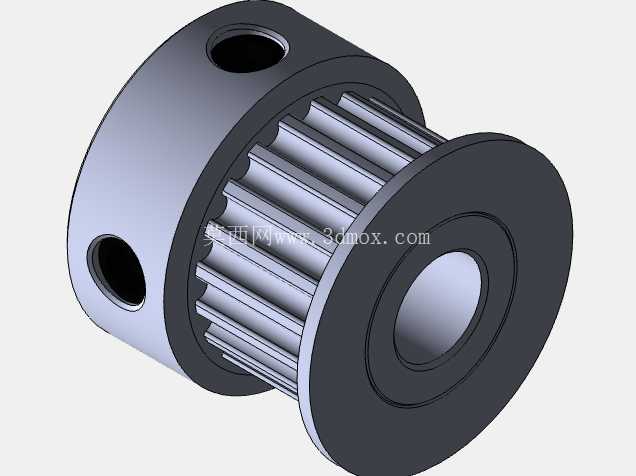

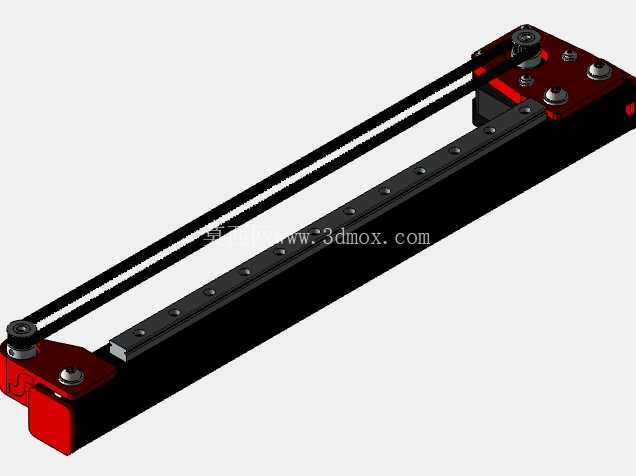

　　这款龙门架构的熔融沉积成型设备，在桌面级增材制造场景里的适配性相当宽泛，小到创客空间的创意原型打样、职业院校机械设计专业的课程实训，再到小型加工坊的非标治具快速制作、手板件小批量验证，都能覆盖对应的使用需求。区别于常见的盒式封闭结构机型，这款设备采用开放式铝型材拼接机架，在安装边界的控制上做了针对性取舍，整机占地投影尺寸控制在常规办公桌面可容纳的范围，不需要额外预留大面积操作空间，日常维护时可以直接从四个方向接触到运动组件，不用拆解外壳护板就能完成同步带张紧、导轨润滑、喷嘴清理这类常规保养操作。从结构设计逻辑来看，X轴运动组件采用双光轴导向搭配同步带传动的方案，打印头挂载在X轴滑座上，通过两侧的同步带轮带动实现横向移动，这种设计能把打印头的重量分散到两侧支撑立柱上，避免单悬臂结构在高速移动时出现的震颤问题，打印过程中挤出头的运行稳定性更好，能有效降低层纹错位的概率。Z轴采用双立柱丝杆传动结构，两根垂直布置的光杆作为导向支撑，打印平台通过丝杆带动实现垂直方向的升降，双Z轴的同步调校到位后，平台升降过程中不会出现单侧倾斜的问题，大尺寸模型打印时首层附着力更均匀，不容易出现边缘翘边的情况。

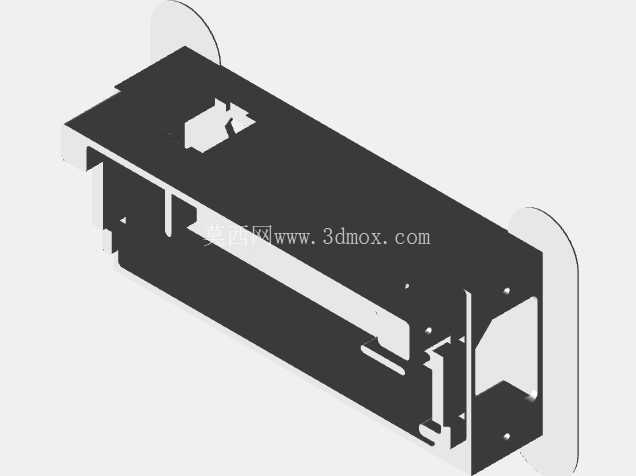

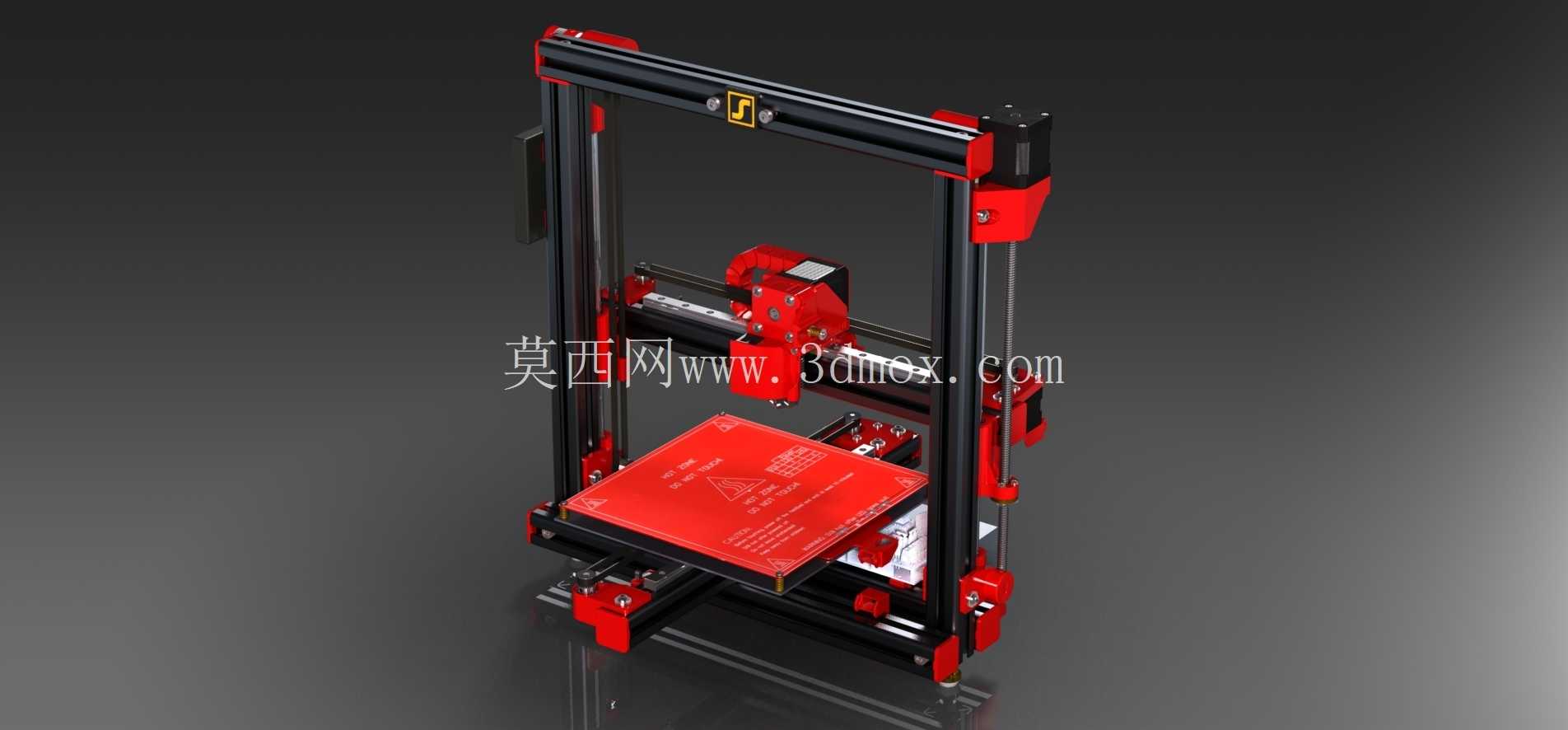

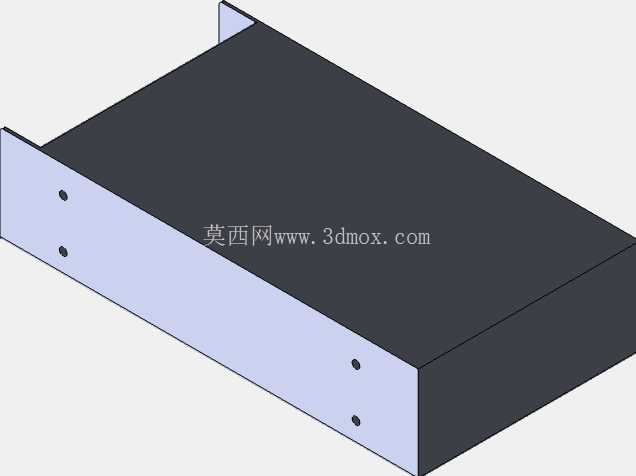

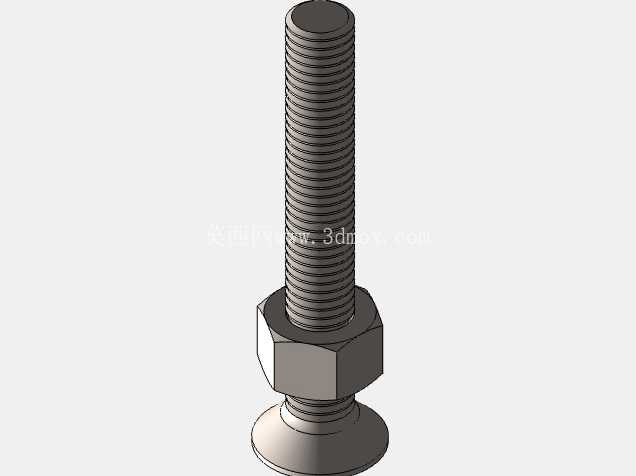

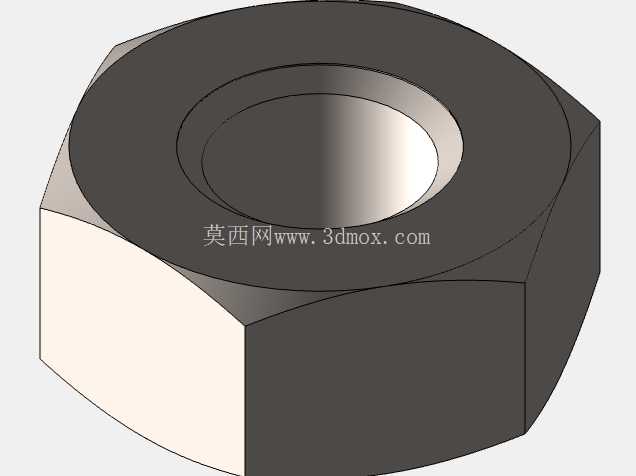

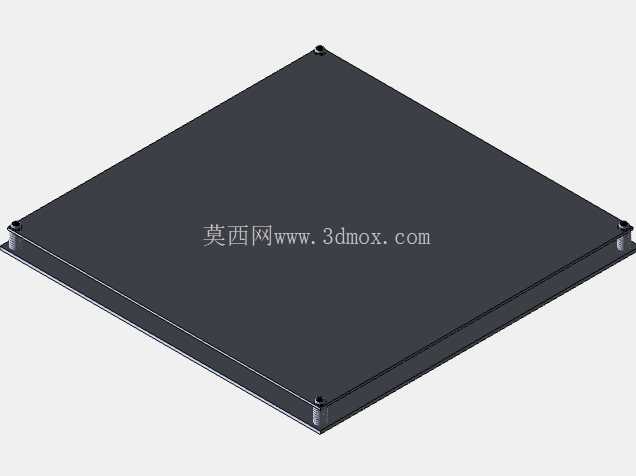

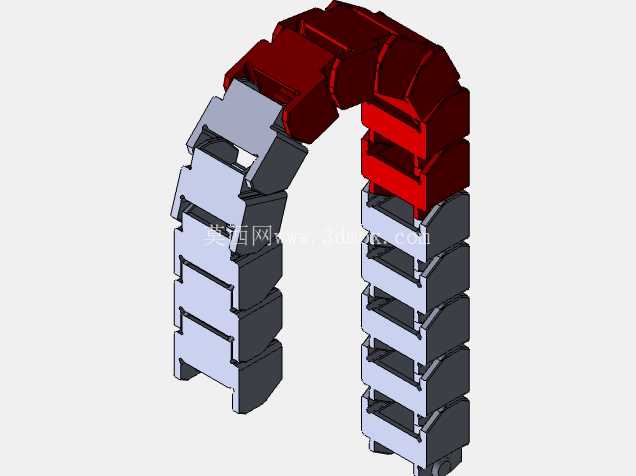

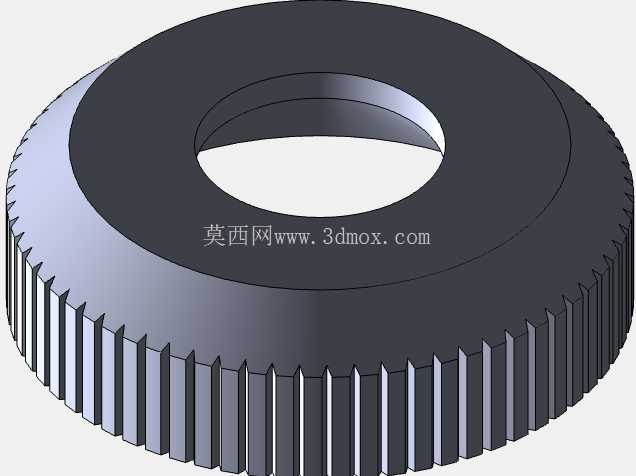

　　打印平台采用红黑配色的平板结构，表面做了适配PLA、PETG等常见耗材的附着处理，不需要额外粘贴美纹纸或者涂固体胶，模型打印完成后冷却到室温就能轻松取下，平台的调平结构采用手拧螺母设计，操作人员可以快速完成四个角点的高度校准，不需要借助复杂的辅助工具。设备底部的控制仓集成了电源模块、主控板以及耗材放置位，线材全部沿着铝型材的槽道布置，不会和运动部件产生干涉，走线整齐度高，后期如果需要更换主控或者升级驱动，拆解走线的工作量很小。运动行程的设计上，这款设备可以满足常规尺寸的创意模型、功能结构件的打印需求，打印高度覆盖日常手板制作的常用尺寸区间，不会因为行程过小限制设计方案的验证，也不会因为盲目做大行程导致机架刚性下降。

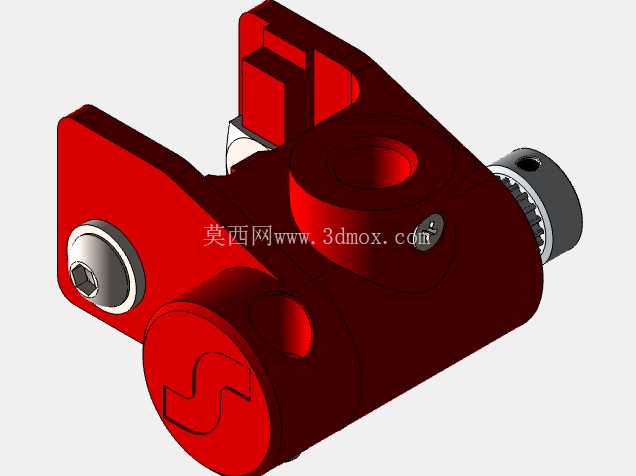

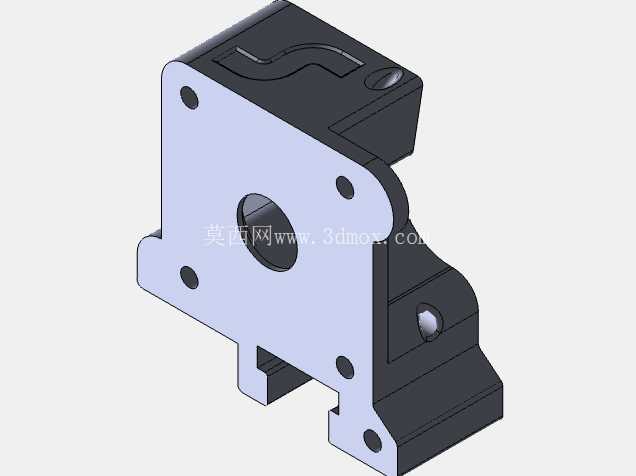

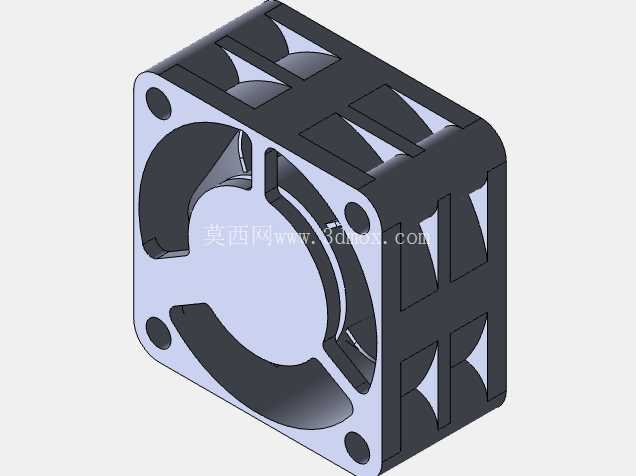

　　从实际使用的角度出发，这种开放式结构的设备在耗材更换上非常方便，不管是更换不同颜色的PLA耗材，还是切换成韧性更好的PETG耗材，都能直接观察到耗材送入挤出头的状态，出现堵头、送丝不畅的问题时可以第一时间发现处理。挤出头组件采用模块化设计，加热块、喷嘴、散热风扇都做了快拆结构，日常更换不同口径的喷嘴来适配不同层厚的打印需求时，不需要拆解整个X轴滑座，只需要拧下固定螺丝就能完成更换，能大幅减少设备维护的停机时间。设备的运动限位采用物理限位开关搭配软限位的双重保护，打印前回零过程中如果出现触发异常，设备会立即停止运动，避免撞坏打印头或者平台结构。

　　在实际生产验证场景中，这类桌面级FDM设备可以快速完成非标夹具的结构验证，比如生产线需要的小型定位治具，不需要等待外协机加工，几个小时就能打印出可用的结构件，大幅缩短产品迭代的周期；在教学场景中，开放式的结构能让学生直观看到3D打印的整个运动过程，理解XYZ三轴联动的运动逻辑、层积成型的原理，比封闭结构的设备更适合教学演示使用。机架的铝型材连接部位采用角码加固，长期使用不会因为反复的运动震动出现连接松动的问题，整体刚性可以满足日常100mm/s以内打印速度的使用需求，不会因为机架晃动影响打印精度。
