大疆悟2四旋翼航拍无人机结构

　　这套三维结构围绕中型专业航拍四旋翼展开，主体呈现机臂、机身罩、起落架、云台挂载以及动力布置之间的装配关系，适合用于飞行器结构拆解、外观验证、3D打印样件制作和教学演示。整机采用典型的X形四轴布局，四根机臂从中心机身向四角伸展，末端布置电机与螺旋桨安装位，使升力中心与机身重心保持在同一垂直轴附近。机臂在模型中表现为细长杆件，承担电机推力传递、线缆走向约束和着陆冲击传导等功能，截面需要兼顾抗弯刚度与减重需求，实际工程中常采用碳纤维管或复合材料薄壁结构。

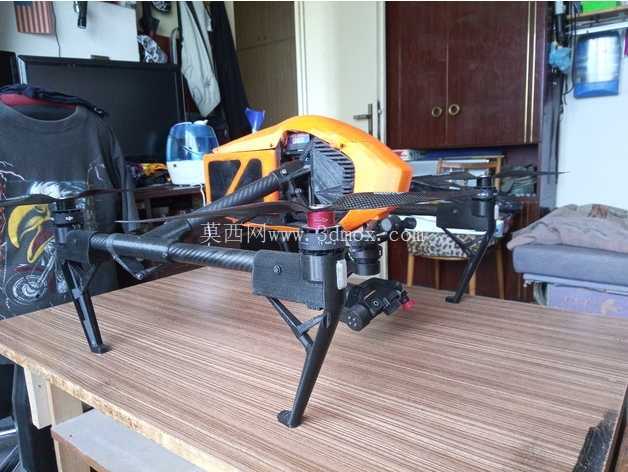

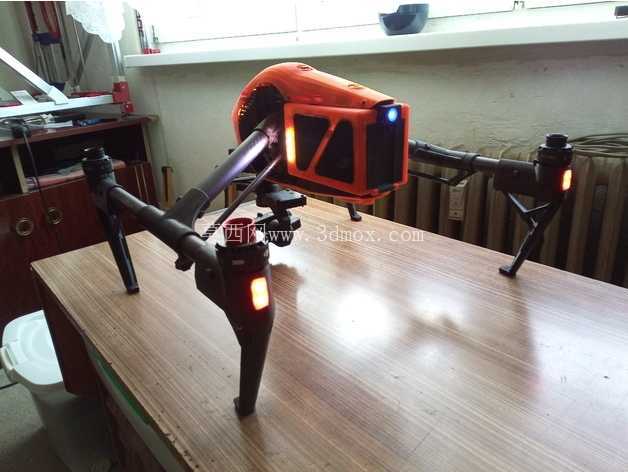

　　机身前部与上部的橙色外罩是外观识别度最高的部分，其曲面并非单纯装饰，而是围绕电池舱、飞控舱、散热通道和顶部感知元件进行包覆。罩体前部收窄、后部抬高，能够在不增加过多迎风面积的情况下为内部电子设备提供安装空间。机身下方预留云台和相机挂载区域，图中可见小型增稳云台位于前下方，通过减振结构与机身连接，用于隔离螺旋桨转动和机臂振动对成像画面的影响。云台挂载点需要重点校核静载荷、冲击载荷以及偏航转动时的干涉边界，尤其在相机俯仰、横滚动作过程中，镜头、减振球、机腹外壳和起落架之间不能发生碰撞。

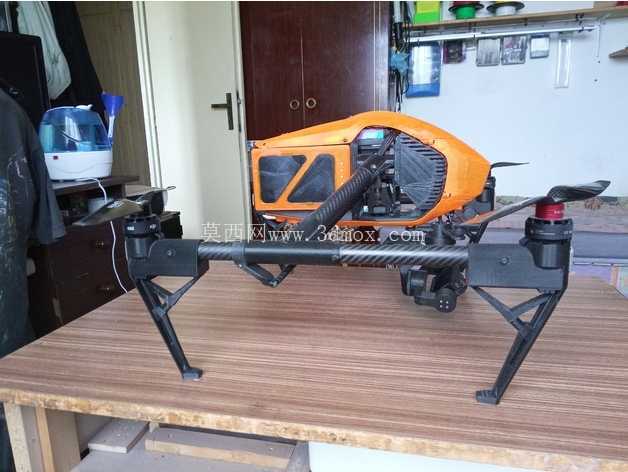

　　起落架采用高位支撑思路，两根斜向支架从机腹下方延伸至桌面接触面，形成较宽的支撑多边形。这样的布置有两个直接目的：一是在地面停放和降落时让云台相机处于机腹最低点以上，避免镜头先接触地面；二是让机臂下方的螺旋桨在起降阶段获得足够离地间隙。支架根部与机身连接区域是受力关键位置，落地瞬间的冲击会沿斜撑向上传递，因此建模时需要保留加强筋、转接座和紧固件位置，不能只按外观杆件处理。支脚末端可设置防滑垫或弹性接触件，用于改善硬地着陆时的滑移和冲击吸收。

　　从应用场景看，这类无人机面向影视航拍、巡检取证、测绘补拍、应急现场观察和低空影像采集。与小型消费级机型相比，中型四旋翼对结构刚度、挂载兼容性和维护可达性要求更高。机臂与机身的连接位置应考虑折叠或快拆需求，便于运输箱收纳；若采用折叠机构，还需在锁扣处设置明确的展开到位约束，防止飞行中锁止间隙引起振动。电池舱通常靠近重心布置，以便在更换不同容量电池时减少重心偏移；机身内部还需要为飞控、电调、图传、定位模块和散热气流留出分层空间。

　　建模时可按装配层级拆分为中心机架、左右前后机臂、电机座、螺旋桨、机身上罩、机腹底板、起落架支腿、云台吊舱、相机壳体和减振组件。螺旋桨属于旋转部件，在静态结构模型中可保留直径和折叠形态，用于检查整机收纳边界；在运动校核中则应将桨叶旋转盘面作为危险区域，避免线缆、脚架或外挂设备进入扫掠范围。机臂长度、电机安装孔距、云台下方净空和起落架跨距共同决定了地面操作空间，放置在工作台或收纳箱内时，外伸桨叶和顶部罩体往往比机身本体更占用边界。

　　结构设计上，中心机架应优先保证刚性框架的连续性，外罩承担整流和防护作用，不宜把主要载荷寄托在薄壳外观件上。机臂管件与金属或塑料转接件连接处，需要通过夹持、套环或螺钉压紧形成可靠传力路径；若用于3D打印，层纹方向应避开主要拉拔方向，支腿根部、电机座和云台挂耳应增加圆角过渡，以降低脆性断裂风险。整机装配完成后，可通过重心投影、起落架支撑范围、桨叶离地高度和云台转动包络四个维度检查设计合理性，使外观模型同时具备结构参考价值。
