KTM越野摩托刹车线管固定夹结构设计

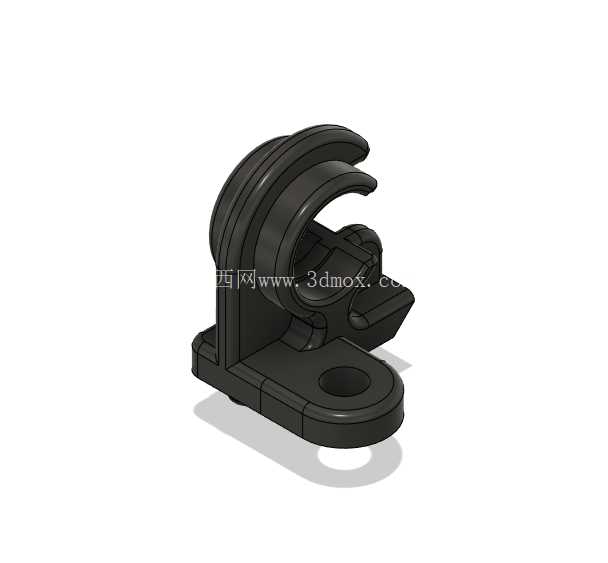

　　越野摩托在非铺装路面行驶时，刹车管路的固定可靠性直接影响制动系统的响应稳定性，若线管出现松脱、移位，轻则导致刹车手感虚位增大，重则引发制动失效的安全隐患，这款刹车线夹正是针对KTM系列越野摩托的前刹车油管布局设计的专用固定构件。从实际装车场景来看，该构件安装于前减震器侧方的安装点位，底座的单孔安装结构适配原厂预留的M6螺栓固定位，安装面做了0.8mm的下沉台阶设计，能够在螺栓锁紧时贴合减震器外壳的圆弧面，避免硬接触导致的安装应力集中，同时底座边缘做了R2的圆角过渡，防止长期震动下棱角处对减震器外管涂层产生磨损。

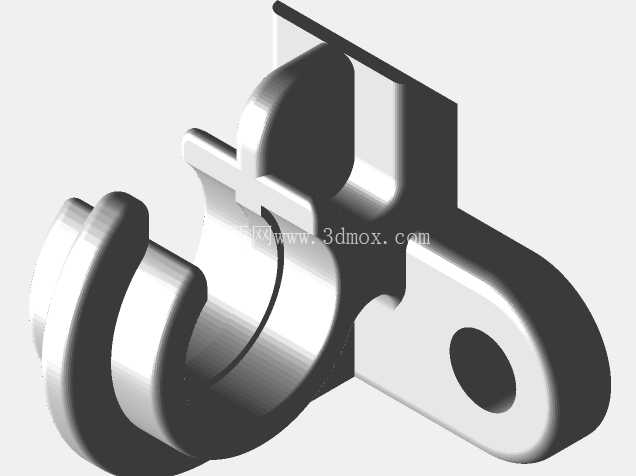

　　线夹的夹持部分采用双圆弧抱合结构，上半部分的弹性卡爪开口尺寸略小于刹车油管的外径，装配时可通过卡爪的微量形变卡入油管，卡入后卡爪的回弹张力能够牢牢箍住油管外层的橡胶护套，同时卡爪内侧做了0.3mm深度的网格滚花结构，增大与油管护套的摩擦力，避免越野行驶中频繁震动导致的线管轴向窜动。设计过程中特意将夹持位与安装底座做了15度的角度偏移，这个角度是结合前减震压缩、回弹过程中油管的自然摆动轨迹确定的，能够让线管在减震全行程内都保持顺畅的弧度，不会出现折角、拉扯的情况，相比市面上通用的垂直式线夹，能减少油管在极限行程下的弯折疲劳，延长油管使用寿命。

　　整体结构采用一体化注塑成型的工艺思路，壁厚控制在2.2mm-2.8mm之间，既保证了足够的结构强度应对飞石冲击、频繁震动的使用环境，又不会因为壁厚过大导致成型时出现缩痕、内应力集中的问题。底座的安装孔做了1mm深度的沉台设计，能够容纳螺栓头部，避免螺栓突出部分与周边部件产生干涉，同时沉台与螺栓头的接触面积更大，锁紧时的压强分布更均匀，不会因为长期震动出现螺栓松退的情况。从安装边界来看，该线夹整体高度不超过35mm，横向最大宽度32mm，安装后突出减震器表面的距离不超过18mm，在越野行驶中不会被树枝、石块勾挂，卡爪的开口位置朝向车身内侧，进一步降低了外力直接冲击卡爪导致松脱的风险。

　　实际使用中，该线夹不仅可以固定刹车油管，也可适配同外径的离合线管、转速表线等外露管路，在整车布线时能够将零散的管路规整固定，避免线管之间相互摩擦产生破损，同时让整车前部的布线更加整洁，减少线管乱晃带来的异响问题。结构设计时还考虑了低温环境下的材料性能，卡爪部分的形变预留量足够大，即使在零下低温环境下塑料材质韧性下降，也不会因为装配时的形变出现卡爪断裂的问题，夹持力的衰减率控制在合理范围内，长期使用后仍能保持足够的抱紧力，不需要频繁检查紧固。
