越野摩托前叉阻尼调节旋钮端盖结构

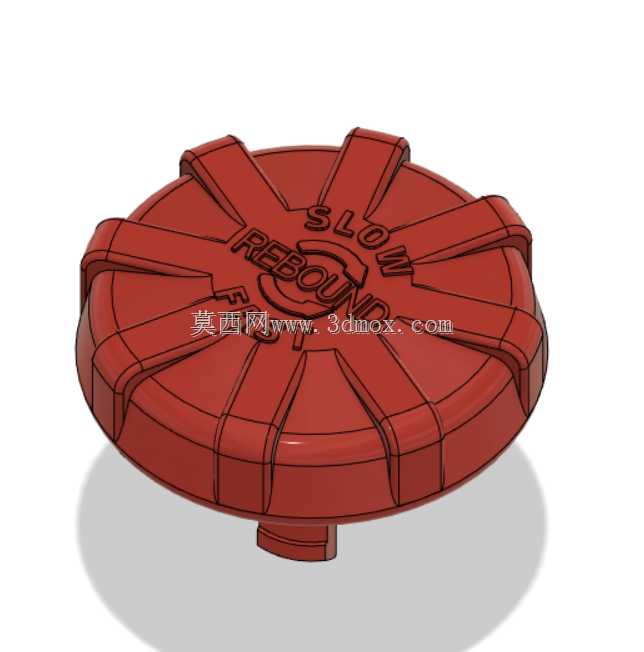

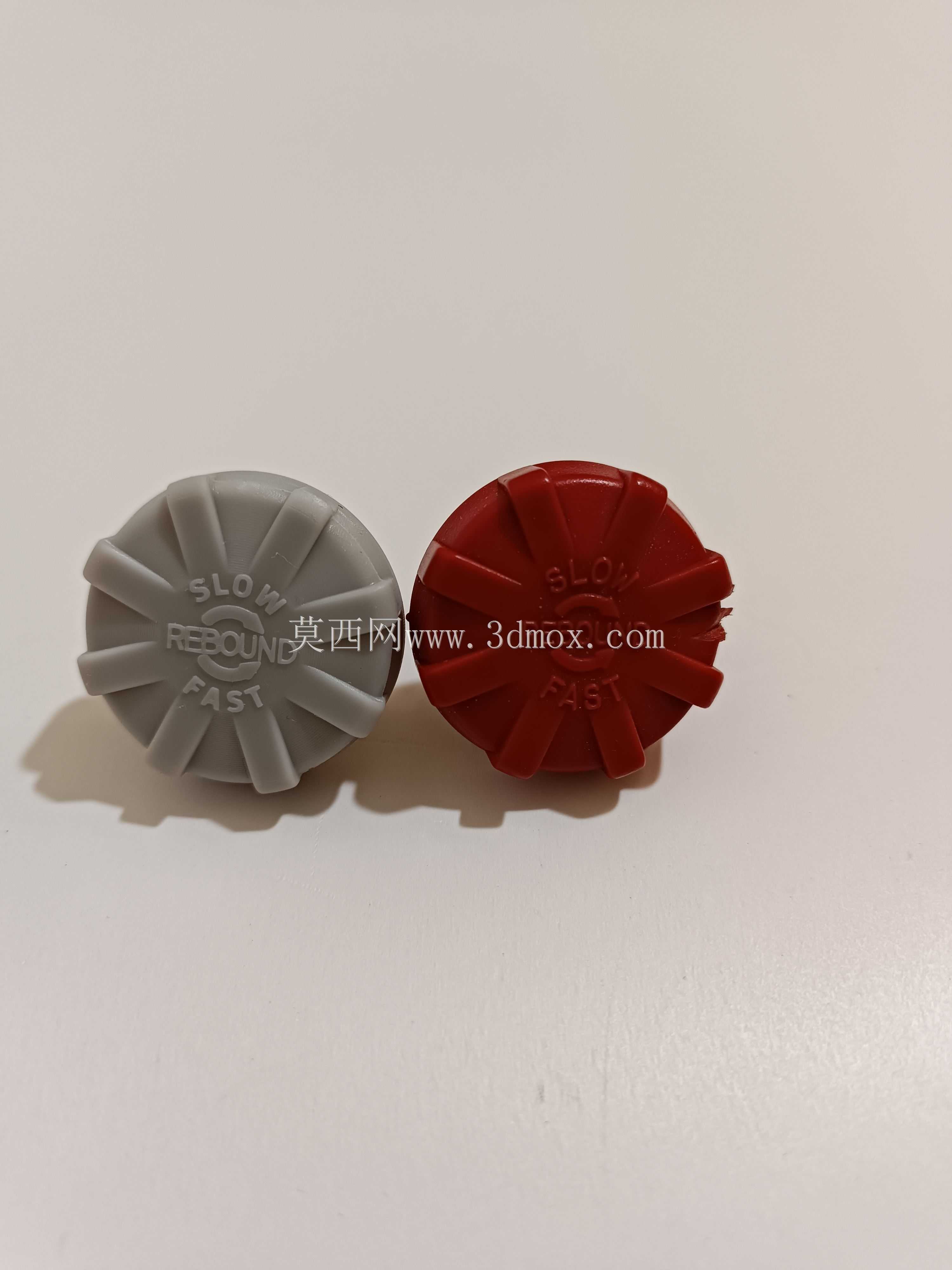

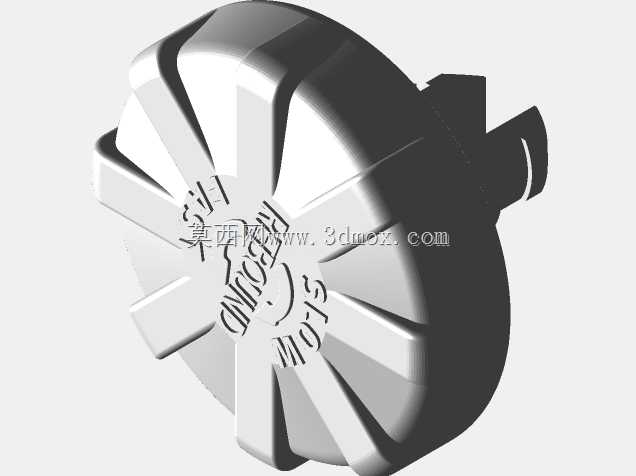

　　该零件应用于越野摩托车前悬架系统的外置阻尼调节端，是wp4054规格125-540行程前叉顶端的外露操作部件，日常骑行中车手无需拆解前叉结构，直接徒手旋转该端盖即可完成前叉回弹阻尼的档位调节，适配非铺装路面骑行时的阻尼参数快速调整需求，比如林道穿越时调慢回弹速度吸收连续颠簸，飞坡落地时调整阻尼支撑性避免前叉打底，日常铺装路面通勤时调快回弹提升转向响应速度。零件整体为圆盘式外露结构，边缘做了八处径向凸起的防滑筋，筋条高度2.5mm，相邻筋条夹角45度，即使佩戴越野骑行手套、表面沾有泥水的情况下也能提供足够的旋转摩擦力，不会出现操作打滑的问题；端盖顶面模压有回弹方向标识，SLOW方向对应阻尼增大回弹变慢，

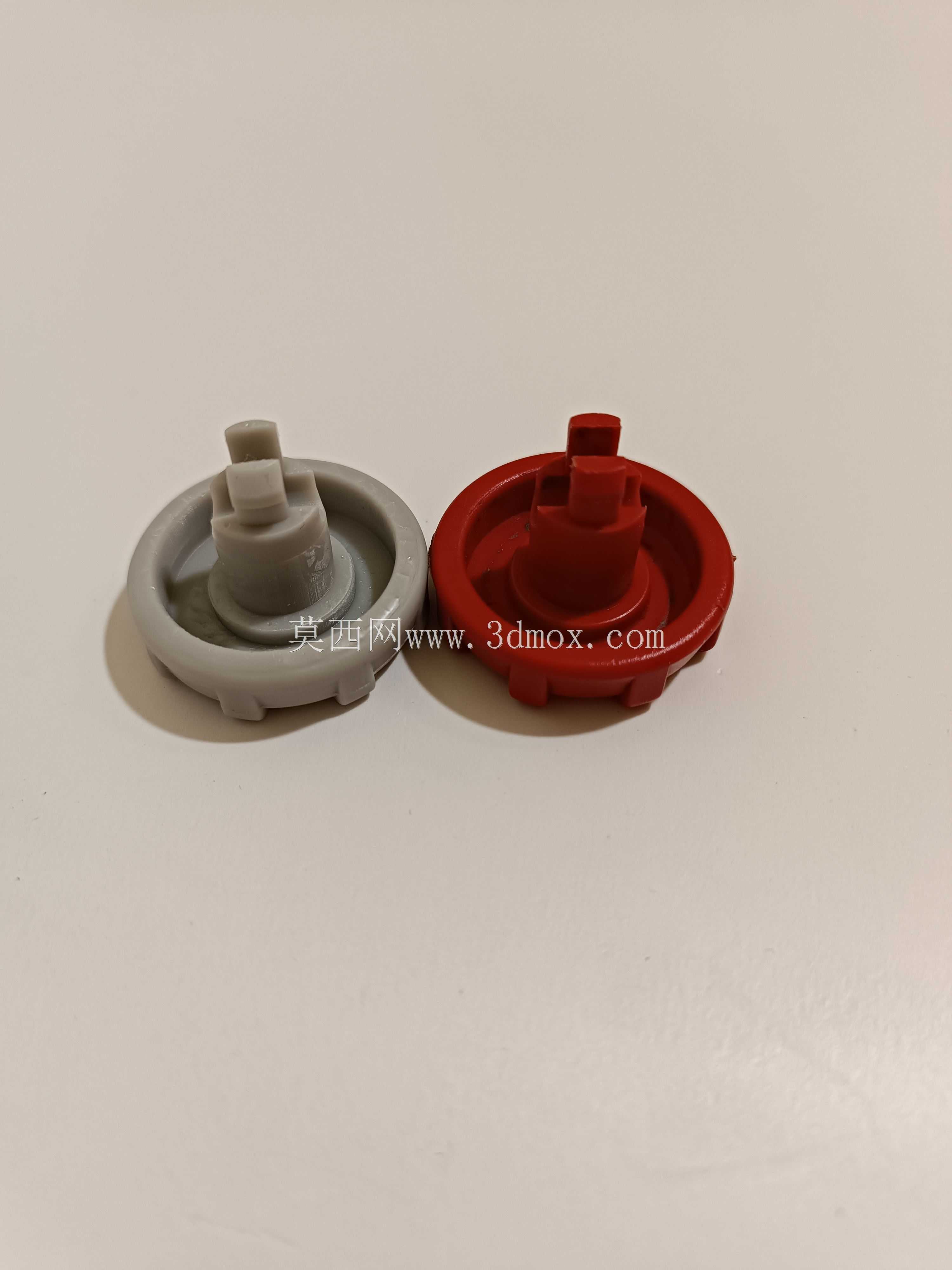

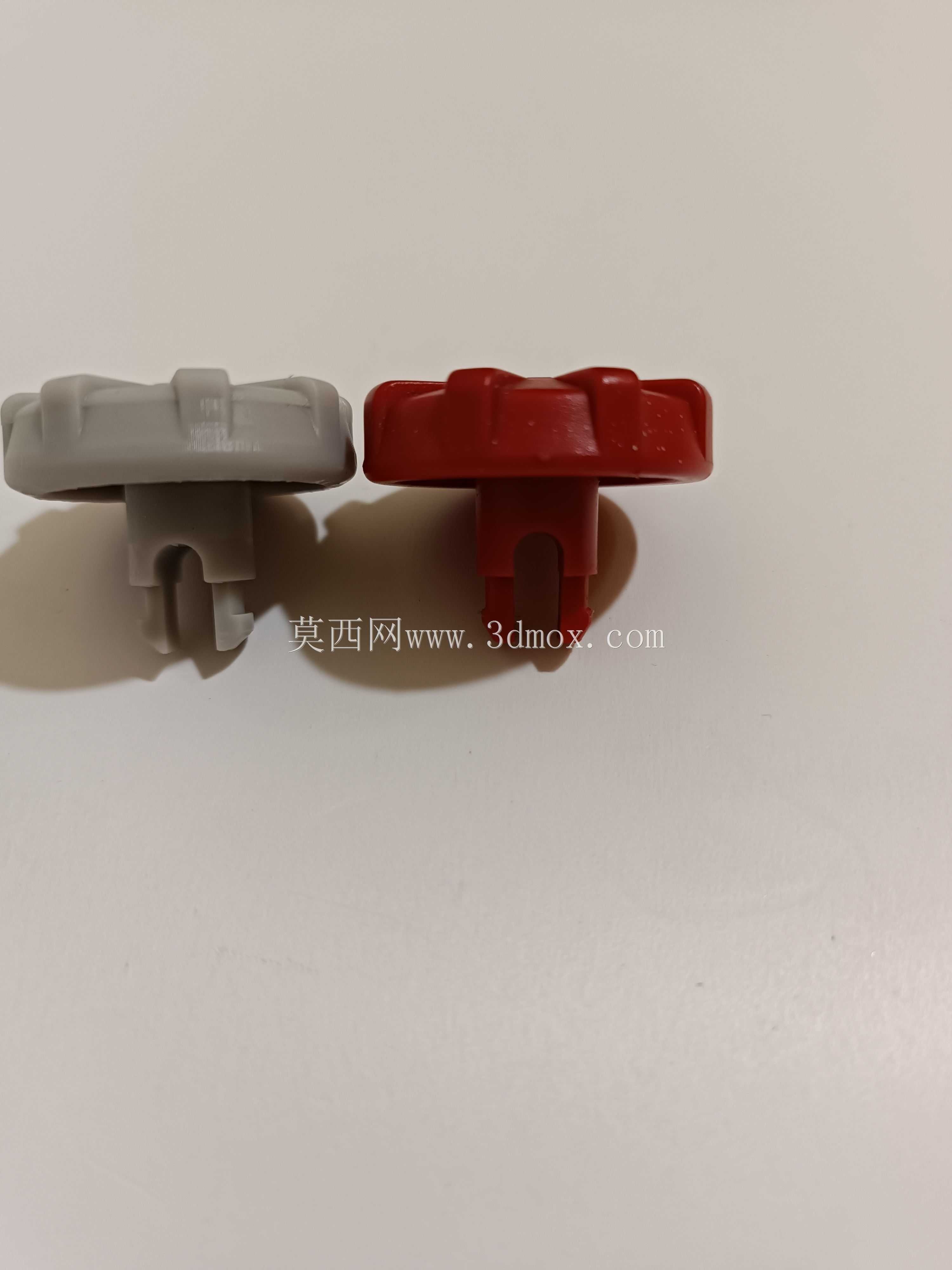

　　FAST方向对应阻尼减小回弹变快，REBOUND字样明确标注功能属性，户外调整时无需额外查阅说明书即可快速识别调节方向。底部设计有与前叉顶端调节轴匹配的卡扣式连接结构，安装时对准调节轴卡槽按压到位即可完成装配，不需要额外的紧固件，日常维护拆卸时直接向上拔出即可，不会出现螺纹连接长期使用后锈蚀卡死的问题，适配越野场景下的高频维护需求。设计阶段首先考虑的是户外复杂工况的耐用性，外露端盖需要承受飞石撞击、泥水冲刷、紫外线老化的考验，因此整体壁厚做了均匀3mm的设计，边缘做了R1.5的圆角过渡，避免应力集中导致撞击开裂；防滑筋与主体采用一体化结构，没有拼接缝隙，不会出现长期旋转后筋条断裂的问题。安装边界方面，端盖最大外径42mm，

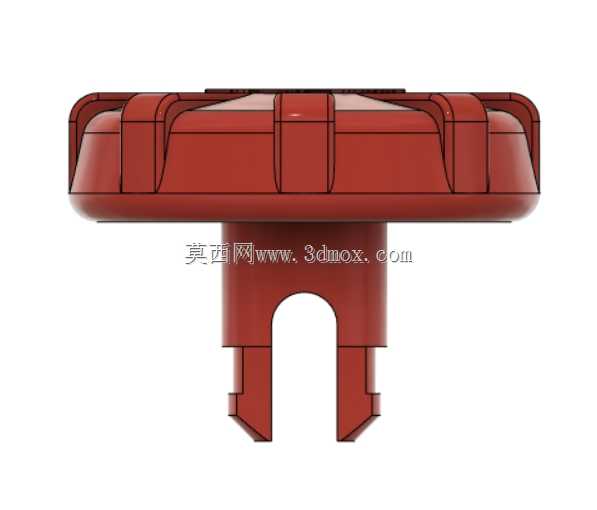

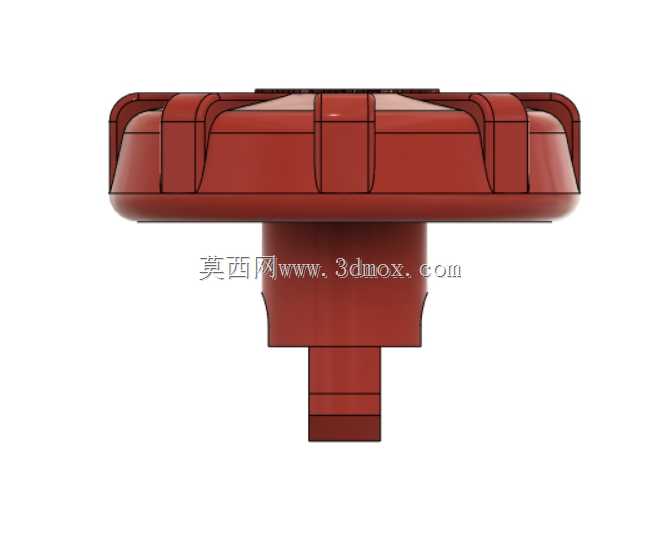

　　总高度12mm，底部连接柱外径8mm，插入前叉顶端的深度为6mm，安装后突出前叉上管顶端的高度为6mm，不会与车把、护弓等周边部件发生运动干涉，旋转时的操作空间充足，即使车把转到最大转向角度也不会触碰端盖。零件的尺寸公差控制上，底部连接柱与调节轴的配合间隙控制在0.1mm以内，既保证插拔顺畅，又不会出现旋转时的旷量，调节档位的反馈清晰，每旋转一格对应一档阻尼变化，不会出现虚位导致的调节不准问题。材质适配方面，该结构适合采用类ABS树脂材料制作，材料本身具备足够的抗冲击强度和耐候性，能够适应-20℃到60℃的户外使用温度范围，不会因为低温变脆或者高温软化，表面做哑光磨砂处理，既可以减少阳光直射下的反光干扰车手视线，

　　也不容易留下明显的划痕，长期使用后外观保持性较好。从结构设计的合理性来看，该端盖没有多余的冗余结构，所有外形特征都服务于功能需求：径向防滑筋服务于徒手操作的摩擦力需求，顶面标识服务于快速识别调节方向的需求，底部卡扣结构服务于快速拆装维护的需求，均匀壁厚设计服务于注塑成型或者3D打印的工艺可行性，不管是小批量定制加工还是量产开模都能直接适配，不需要额外做结构调整。在实际装车测试中，该结构能够承受超过50N·m的旋转力矩而不发生结构损坏，防滑筋的磨损量在1000次调节循环后小于0.2mm，依然能够提供足够的操作摩擦力，底部卡扣的插拔寿命超过500次不会出现松脱问题，完全满足越野摩托车全生命周期的使用需求。
