适配KTM越野摩托的化油器进气橡胶歧管

　　做越野摩托动力系统适配的时候，进气歧管的橡胶件一直是容易被忽略但直接影响动力响应的零件，这次做的这款适配KTM MX/GS系列350、440、500、540、550排量车型的进气橡胶歧管，专门匹配Dellorto VHSB 38型号化油器，对应原厂零件号56530050300、56530050500，完全是按照实车安装边界逆向建模完成的。

　　先讲实际应用场景，这类橡胶进气歧管用在越野摩托的空滤输出端与化油器进气口之间，越野骑行时路面颠簸大、发动机舱温度波动范围宽，还要承受发动机运转带来的持续振动，普通硬连接的管路很容易出现应力断裂或者密封失效的问题，橡胶材质的歧管本身可以吸收振动位移，同时保证进气通路的密封性，避免未经过滤的空气从接缝处进入气缸造成异常磨损。

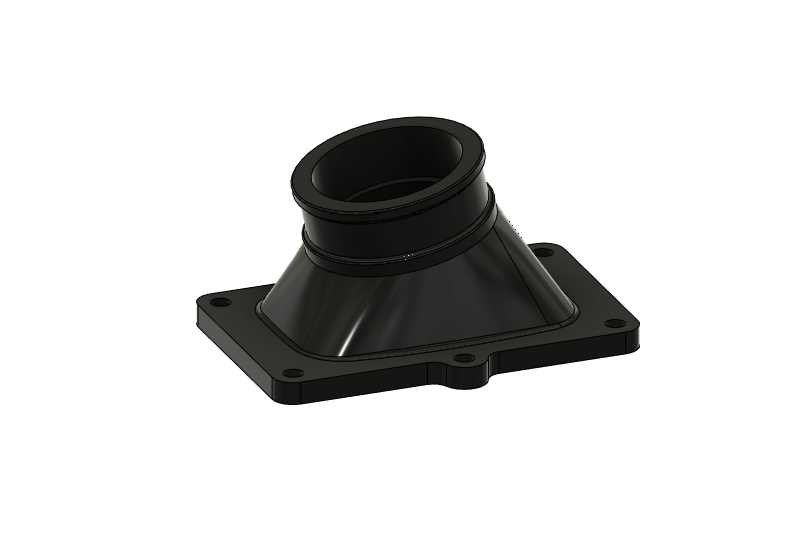

　　从功能特性上看，这款歧管采用上圆下方的过渡结构，上端的圆形接口是标准化的卡箍安装位，内径完全匹配VHSB 38化油器的进气端外径，接口外壁做了两道环形凸起，用来卡住橡胶卡箍的限位位置，防止车辆剧烈颠簸时卡箍滑移造成漏气。下端的方形法兰是和缸头或者空滤侧安装座匹配的固定位，法兰上预留了四个对称的安装孔位，孔位的位置度公差控制在0.1mm以内，保证安装时螺栓可以顺畅穿入，不需要额外扩孔修正，法兰边缘做了加厚的橡胶包边，安装压紧后可以自然形成密封面，不需要额外加装密封垫片，减少装配工序。

　　设计思路上，首先要解决的是进气通路的流道顺滑过渡问题，从上端圆形截面到下端方形截面的过渡段，没有做生硬的折角，整个内壁采用连续的曲率变化，避免进气过程中产生紊流，影响充气效率。建模的时候特意参考了原厂件的壁厚分布，法兰位置壁厚达到5mm，保证安装压紧时不会出现过度变形导致的安装面翘曲，中间过渡段的壁厚控制在3.5mm，既保留足够的支撑强度，避免高转速下进气负压造成管路吸瘪，又能保留橡胶件本身的挠性，吸收发动机与车架之间的相对振动。另外在法兰的其中一侧预留了一个小的凸台安装位，用来固定进气温度传感器的线束卡扣，这个细节是对照实车装配需求做的，避免后期安装时线束没有固定位晃动磨损。

　　关于安装边界尺寸，上端圆形接口的中心与下端方形法兰的安装面垂直，中心偏移量控制在0.2mm以内，保证化油器安装后不会出现歪斜，和油门拉线的走向匹配。方形法兰的安装孔中心距完全对应原厂安装座的孔位尺寸，法兰的整体外轮廓比安装座大2mm，保证压紧后密封面完全覆盖，不会出现边缘漏缝。整个歧管的总高度是按照实车空滤与化油器之间的安装空间设计的，安装后不会和周边的车架加强筋、油箱底部产生干涉，即使在发动机最大悬置位移的工况下，歧管的变形量也在橡胶的许用应变范围内，不会出现拉扯开裂的问题。

　　实际做结构验证的时候，特意考虑了橡胶材质的老化特性，建模时的壁厚预留了足够的余量，即使使用几年后橡胶出现轻微硬化，也不会因为安装应力出现开裂。流道部分的内壁做了光滑处理，没有建模残留的台阶或者凸起，减少进气阻力，保证发动机在全转速区间的进气量稳定，尤其是高转速下的动力输出不会因为进气不畅出现掉转的情况。另外法兰上的安装孔做了沉台设计，螺栓压紧时的压力可以均匀分布在法兰面上，不会因为局部压力过大造成橡胶件被压溃，延长零件的使用寿命。
