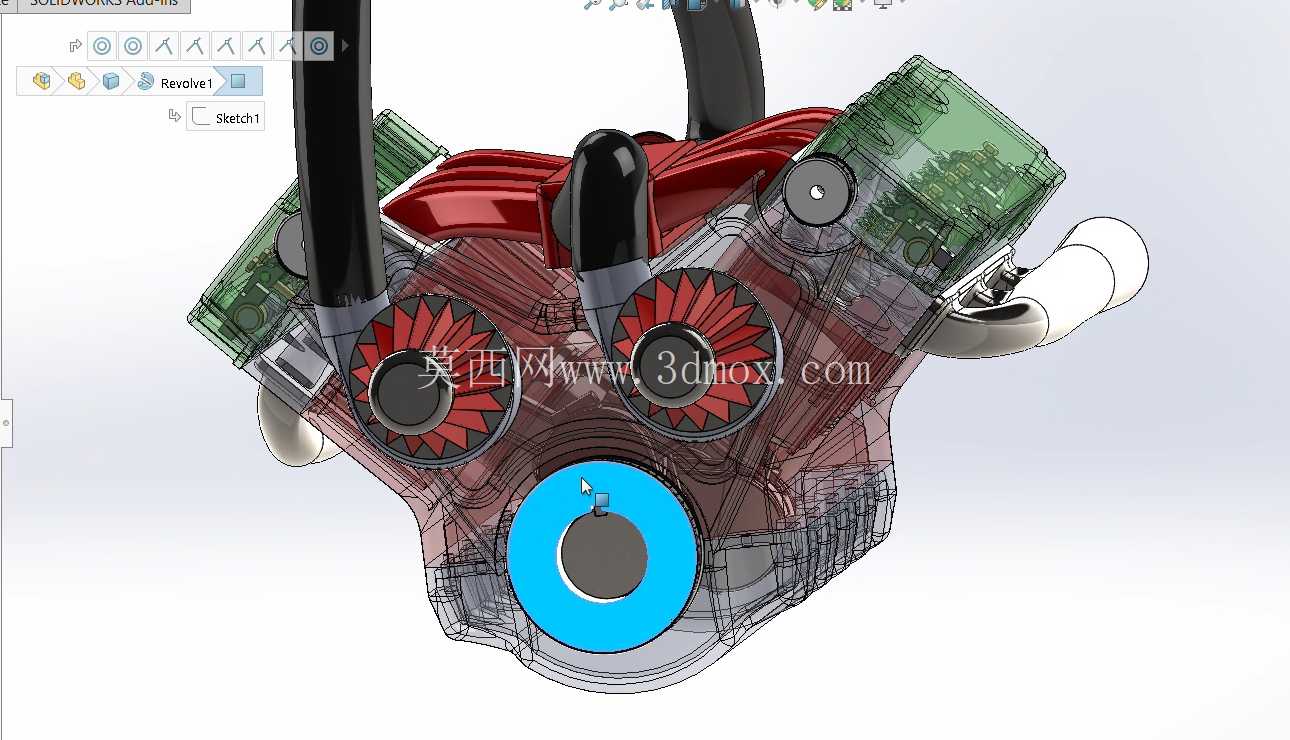

V型六缸双涡轮增压动力装置结构

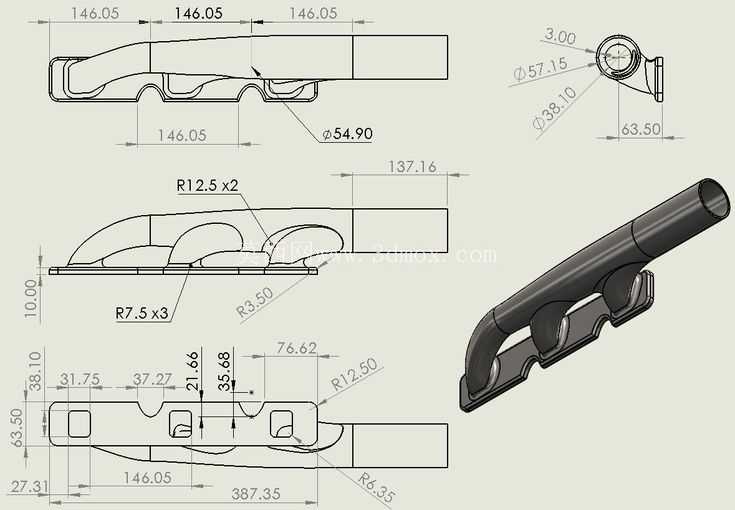

　　在乘用车高性能动力配套、小型船舶动力改装、非道路移动机械动力升级的场景中，V型六缸双涡轮增压动力单元始终是兼顾动力输出平顺性与功率密度的主流选择，这套结构的三维建模完全围绕实际装机的工程需求展开，没有冗余的装饰性设计，每一处曲面与装配关系都对应真实零部件的功能逻辑。从实际用途来看，这套动力单元主要承担高负荷工况下的持续动力输出，相比同排量直列六缸结构，V型布局的曲轴长度缩短近三分之一，曲轴工作时的扭转变形量更小，高转速区间的运转稳定性更优，双涡轮的布置采用分列式增压方案，两侧气缸列各自匹配独立涡轮，有效规避了单大涡轮带来的低转速迟滞问题，在1500转左右即可建立起额定增压压力，覆盖日常行驶与高负荷动力输出的全转速区间需求。设计过程中首先敲定的是V型夹角的角度参数，60度夹角是V6结构的黄金夹角，这个角度下两侧活塞的运动惯性力可以实现完全自平衡，不需要额外加装平衡轴来抵消一阶、二阶振动，既减少了整机的零部件数量，也降低了运转过程中的机械损耗，同时60度夹角可以让整机的宽度控制在合理范围内，适配多数纵置后驱、四驱车型的发动机舱安装边界，不会出现两侧轮拱干涉、悬置点无法布置的问题。进排气结构的设计完全匹配双涡轮的工作逻辑，两侧排气歧管采用等长设计，每一段排气支管的长度误差控制在5毫米以内，保证各缸排出的废气到达涡轮叶轮的时间一致，避免出现排气脉冲互相干扰导致的涡轮工作不稳、增压压力波动的问题；涡轮壳体的安装位置紧贴气缸盖排气侧，缩短排气道到涡轮入口的距离，减少废气热量的沿途损耗，提升涡轮的响应速度，同时涡轮的进出油、进出水管路接口都预留了标准的安装法兰，和整车冷却系统、润滑系统的对接不需要额外设计转接结构。

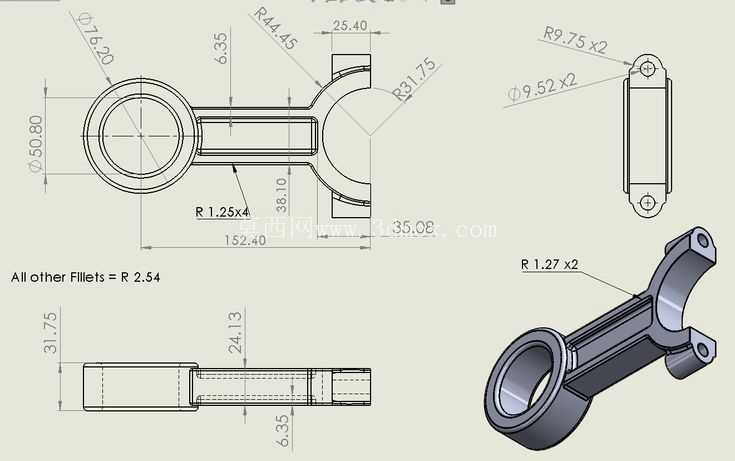

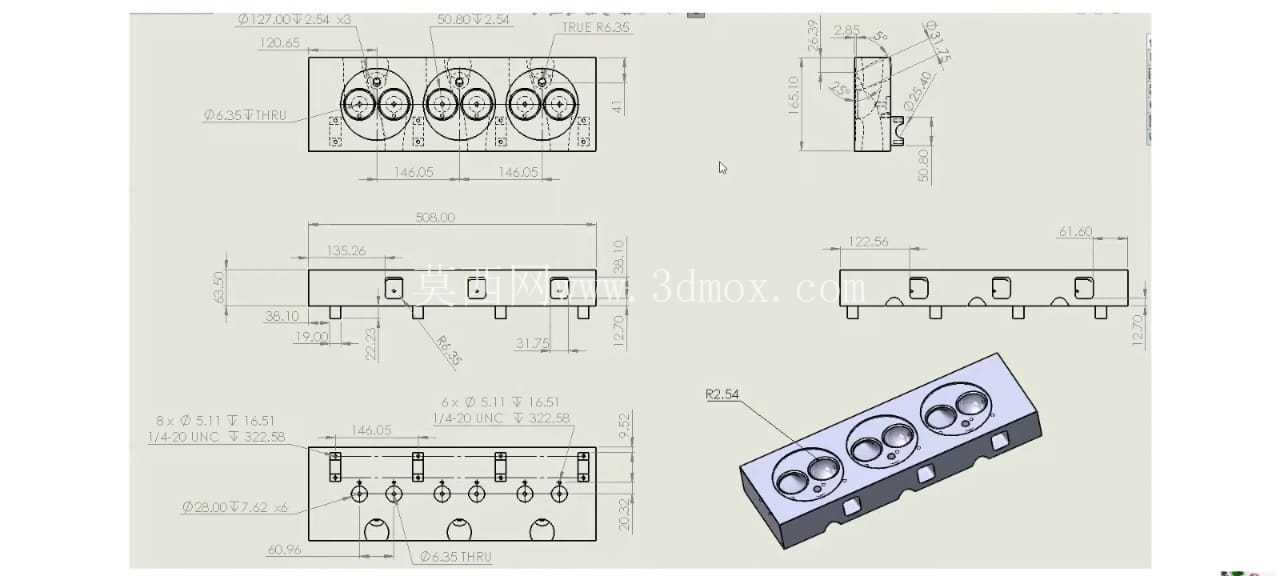

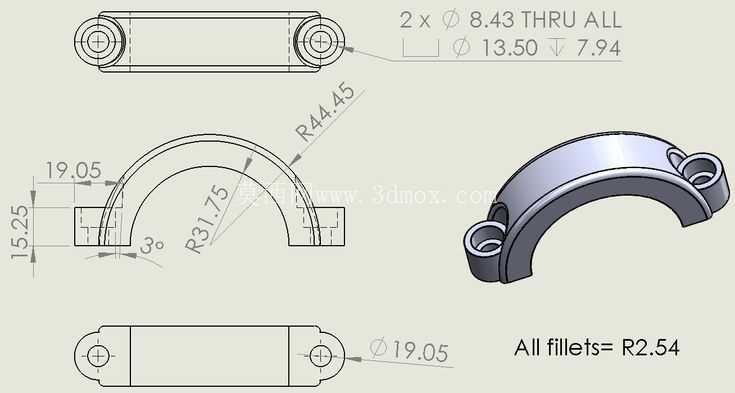

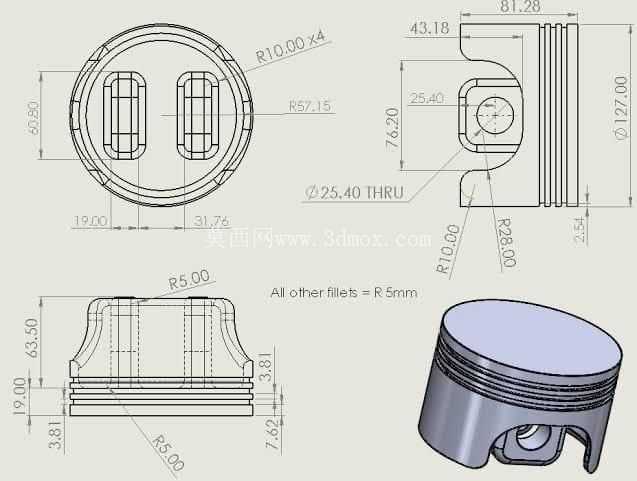

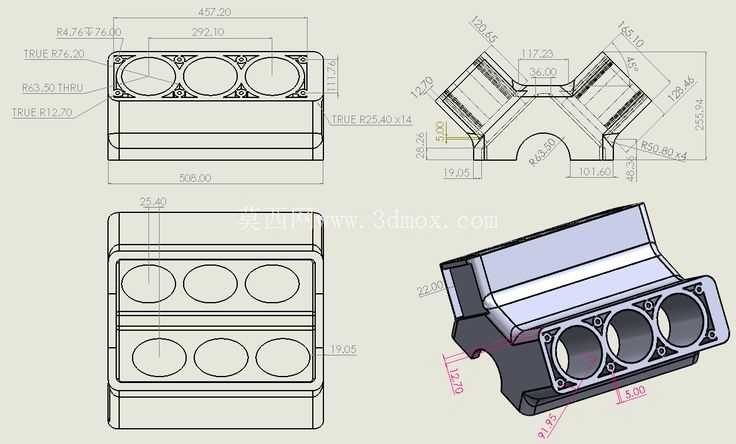

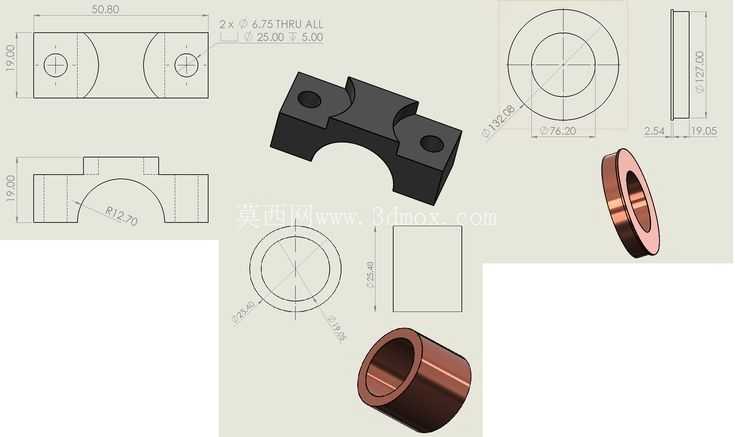

　　缸体部分采用了闭式 deck 结构设计，缸筒周围的水套完全封闭，相比开式结构可以承受更高的缸内爆发压力，适配涡轮增压带来的更高动力输出，缸体内部的主轴承盖采用了铸铁材质的一体式横梁结构，把相邻的主轴承座连接为一个整体，提升曲轴箱的整体刚性，高负荷工况下主轴承座的变形量控制在0.02毫米以内，保证曲轴的运转精度，减少轴瓦的异常磨损。活塞与连杆的设计匹配增压后的动力参数，活塞顶部设置了对应气门避让的凹坑，同时燃烧室的形状经过匹配设计，让压缩比控制在适合增压机型的区间，既避免高压缩比带来的爆震风险，也保证燃油的充分雾化燃烧；连杆采用涨断工艺的分体式结构，连杆大头的结合面为不规则断裂面，装配时的定位精度更高，连杆螺栓采用屈服强度12.9级的高强度螺栓，保证高转速下连杆连接的可靠性。冷却系统的水路设计采用了分路供水的思路，缸体水套和缸盖水套采用独立的水流路径，缸体部分的水流流速控制在较低区间，保证缸筒周围的温度均匀，避免出现缸筒变形导致的活塞拉缸问题，缸盖部分的水流流速更高，重点带走燃烧室、排气门座周围的高热量，避免缸盖出现热疲劳裂纹；水泵的安装位置位于缸体前端，由曲轴皮带轮通过皮带驱动，水泵的流量参数匹配整机的热负荷需求，在额定功率工况下可以保证冷却液的循环流量满足散热要求。

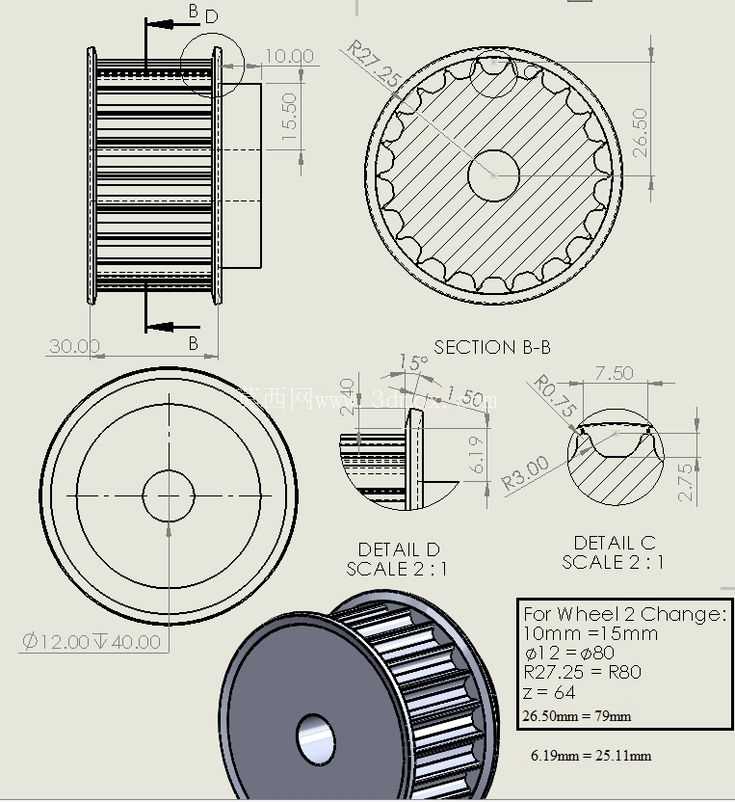

　　润滑系统的油路设计充分考虑了双涡轮的润滑需求，主油道在缸体内部直接引出两路独立的润滑油道通向两侧涡轮，给涡轮的浮动轴承提供压力润滑，同时在涡轮回油路径上设计了足够大的回油通道，保证涡轮腔内的润滑油可以顺利流回油底壳，避免出现回油不畅导致的涡轮漏油问题；机油泵采用可变排量结构，可以根据发动机的转速、负荷调整机油泵的输出流量，减少不必要的功率损耗。整机的外部安装边界经过反复校核，前端的轮系布置预留了发电机、空调压缩机、转向助力泵的安装位置，所有皮带轮的平面度误差控制在0.1毫米以内，避免皮带运转过程中出现偏磨、异响的问题；发动机悬置的安装点位于缸体两侧的加强筋位置，悬置点的刚度经过匹配，既可以隔绝发动机运转的振动传递到车架，也可以承受急加速、急减速时的动力总成扭矩冲击。

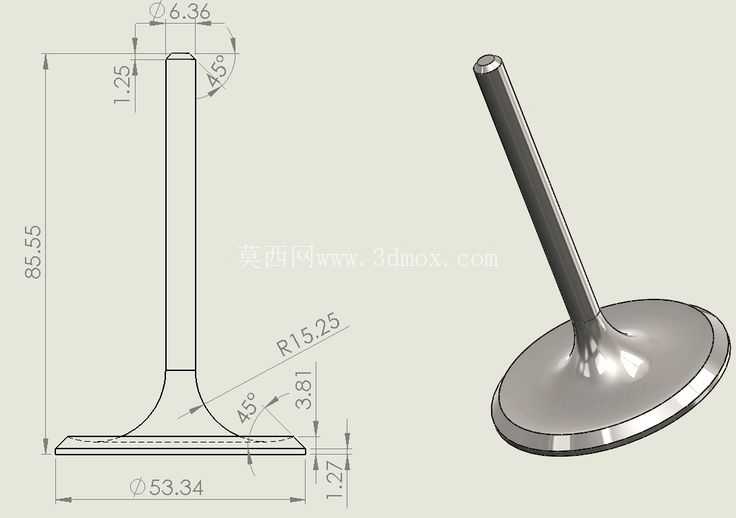

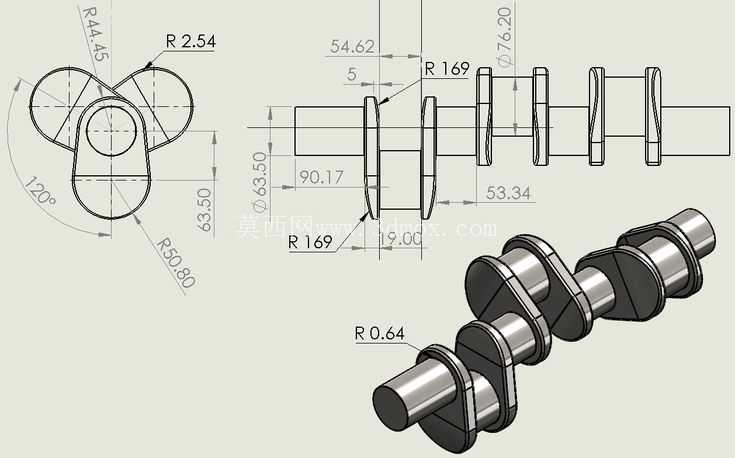

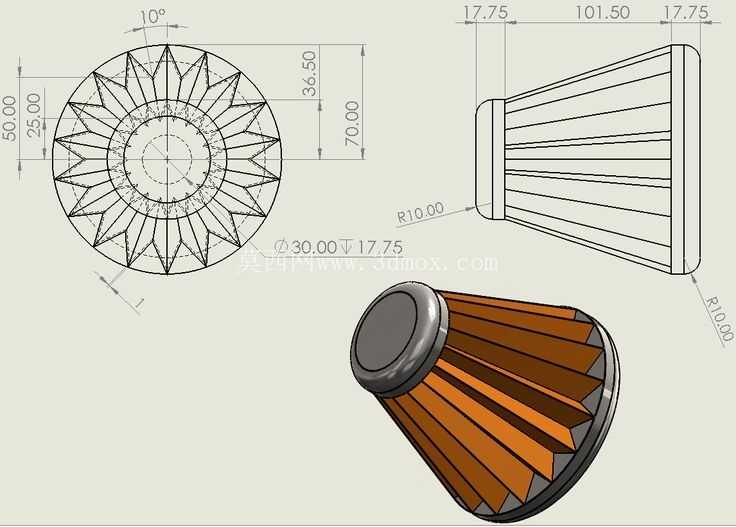

　　整机的外形尺寸在长度、宽度、高度方向都预留了和周边零部件的安全间隙，和发动机舱内的防火墙、散热器、纵梁等结构的最小间隙保持在25毫米以上，避免整车运行过程中因为零部件变形、振动出现磕碰干涉的问题；进气系统的节气门接口、中冷器管路接口都采用标准的快装法兰尺寸，和整车进气管路的对接可以直接匹配通用规格的硅胶管与卡箍，不需要额外定制转接管路。这套结构的建模过程中，所有零部件的装配间隙都按照实际工程公差设置，运动部件之间的运动间隙经过运动仿真校核，活塞运行到上止点时和气门的最小间隙保持在1毫米以上，避免出现气门撞活塞的严重故障；曲轴的平衡率设置在50%，兼顾运转平顺性和曲轴的加速响应速度，既不会因为平衡率过高导致曲轴重量过大影响动力响应，也不会因为平衡率过低导致高转速振动过大。
