双叉铰接式传动连杆结构设计

这类双叉铰接连杆在多自由度传动机构里属于核心传力部件，常见于工业机械臂的关节联动段、自动化生产线的往复摆臂传动组、重载输送设备的角度调节机构，部分特种作业车辆的操控联动机构里也会用到同结构的连杆件，核心作用是在两个存在相对摆动角度的轴系之间传递扭矩与推拉力，同时补偿安装过程中产生的少量同轴度偏差，避免刚性连接带来的应力集中问题。

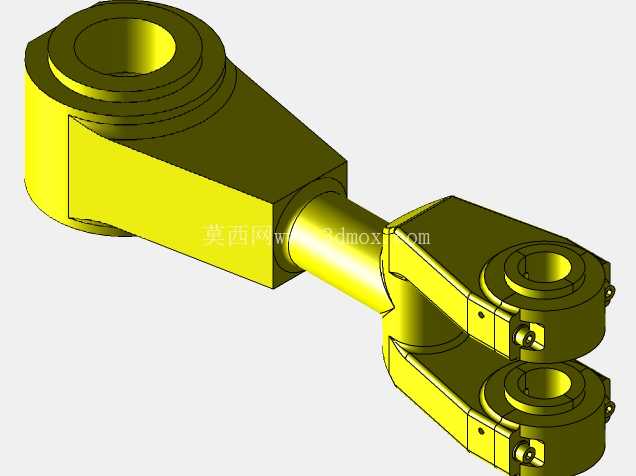

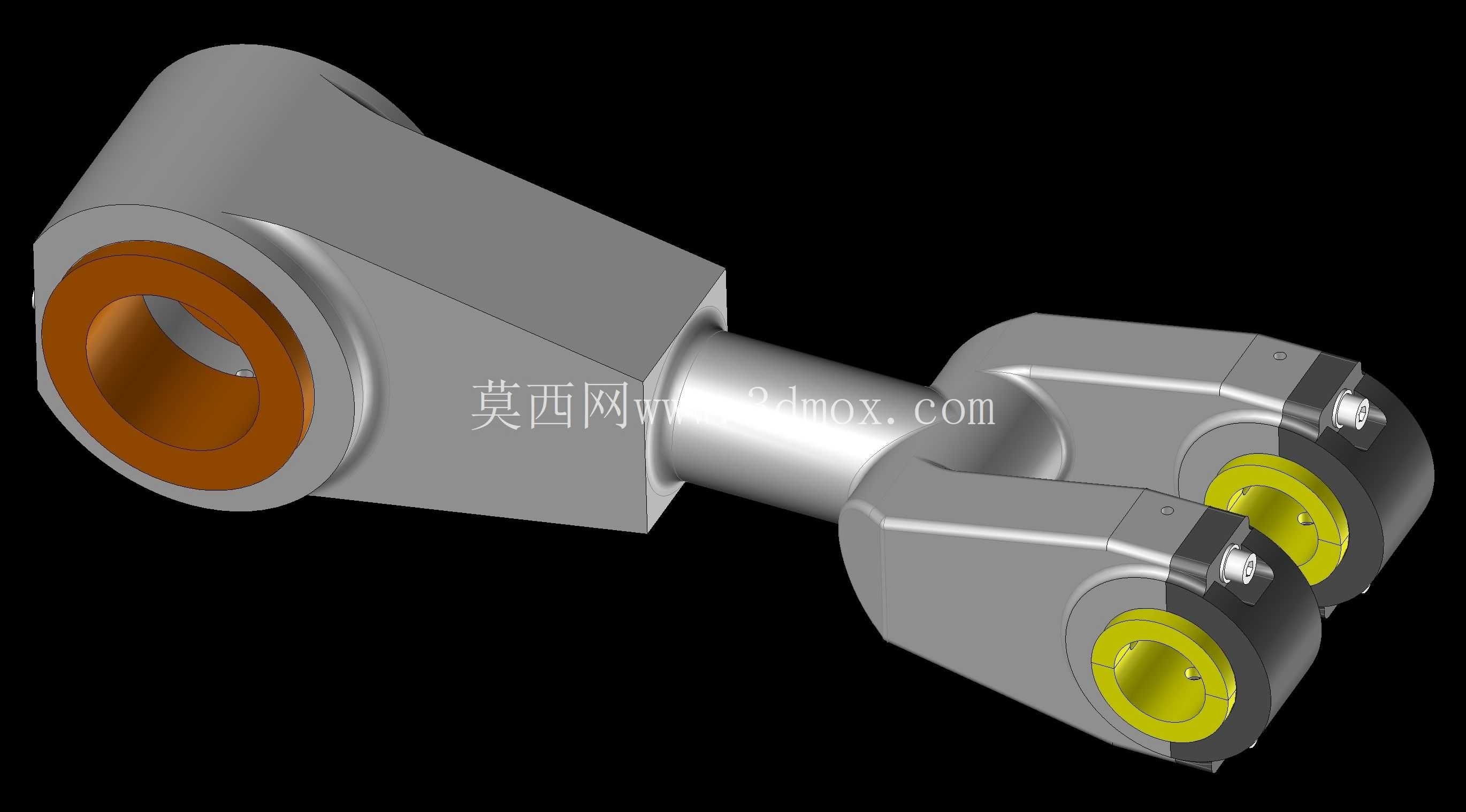

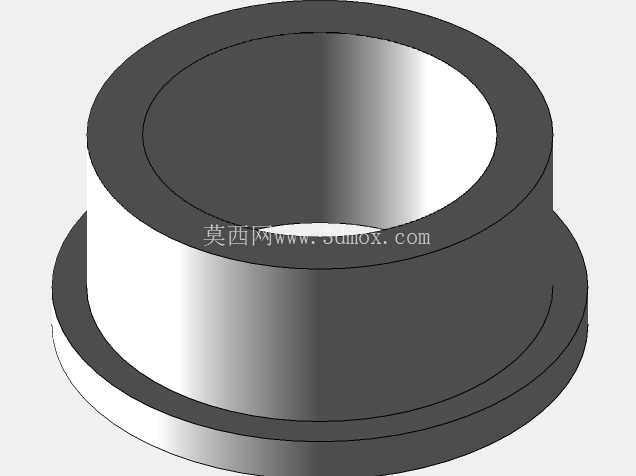

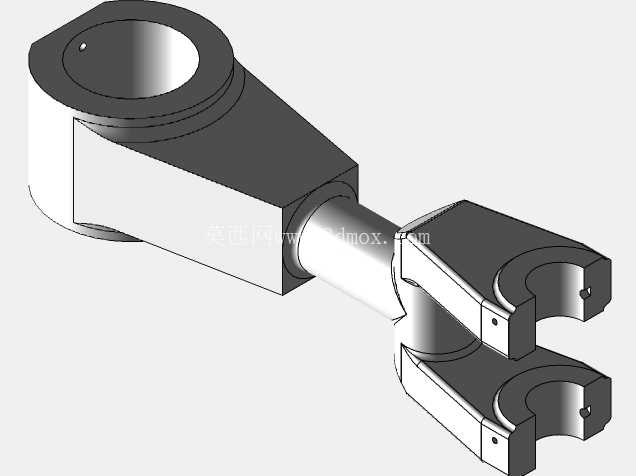

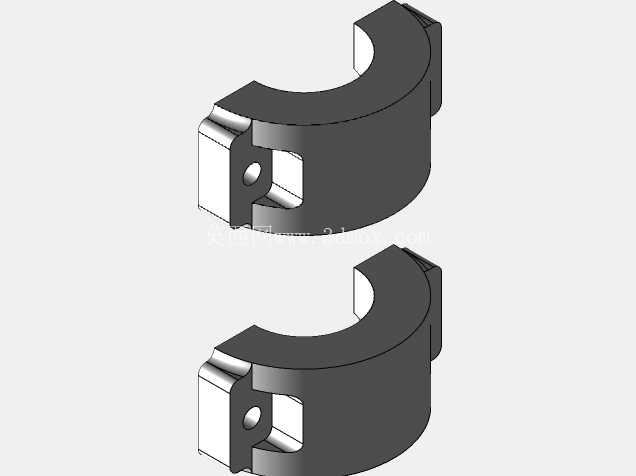

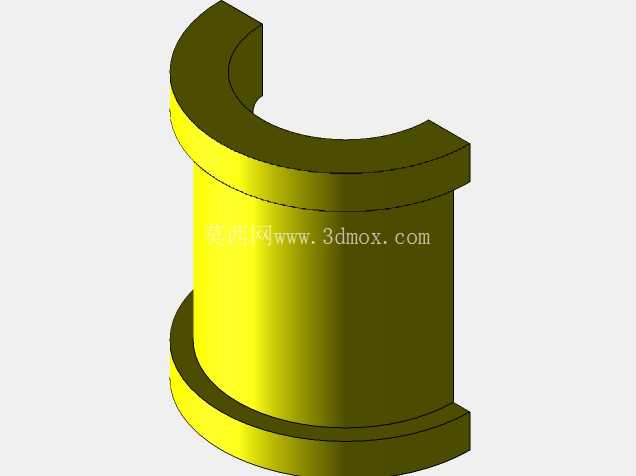

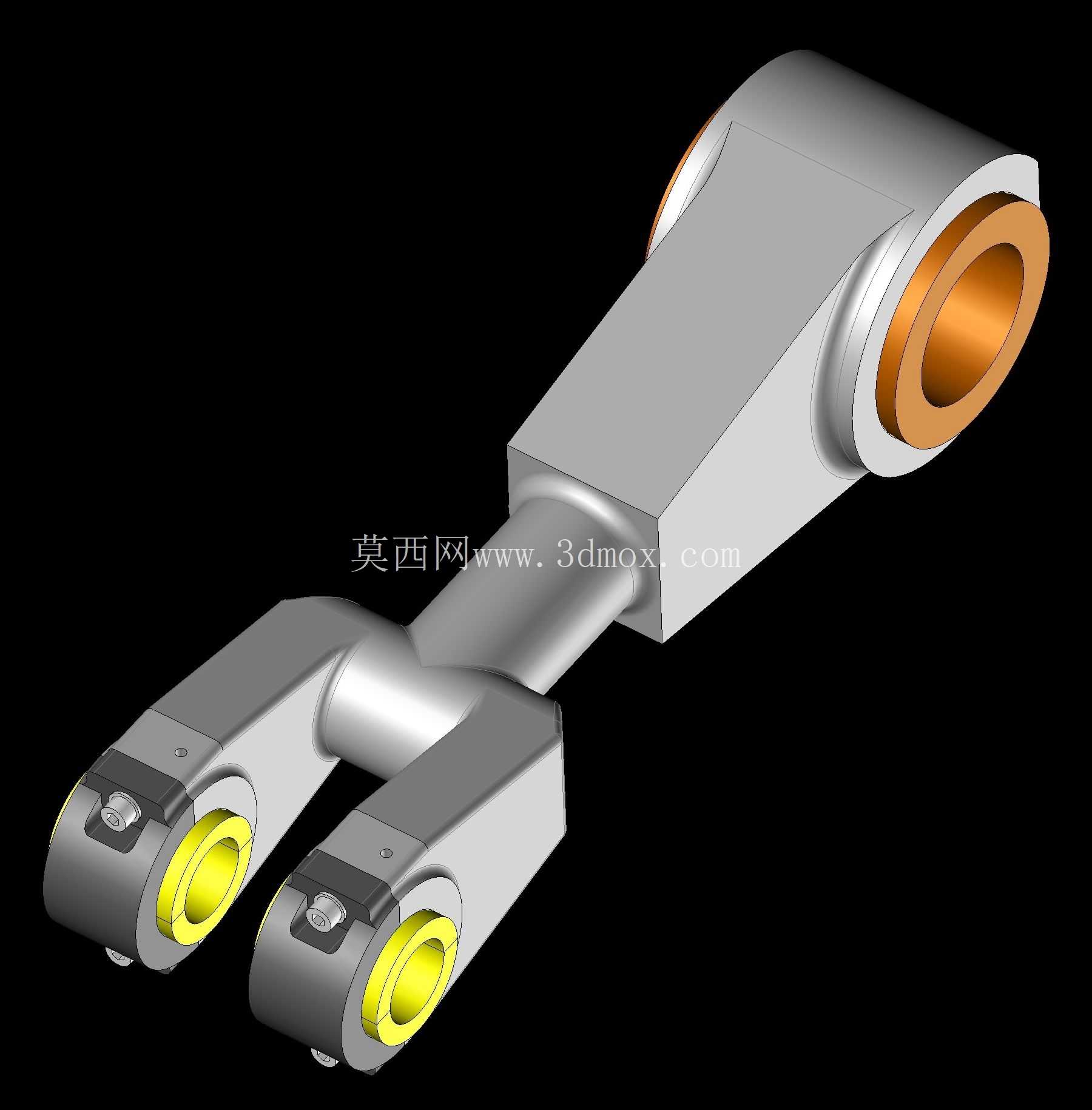

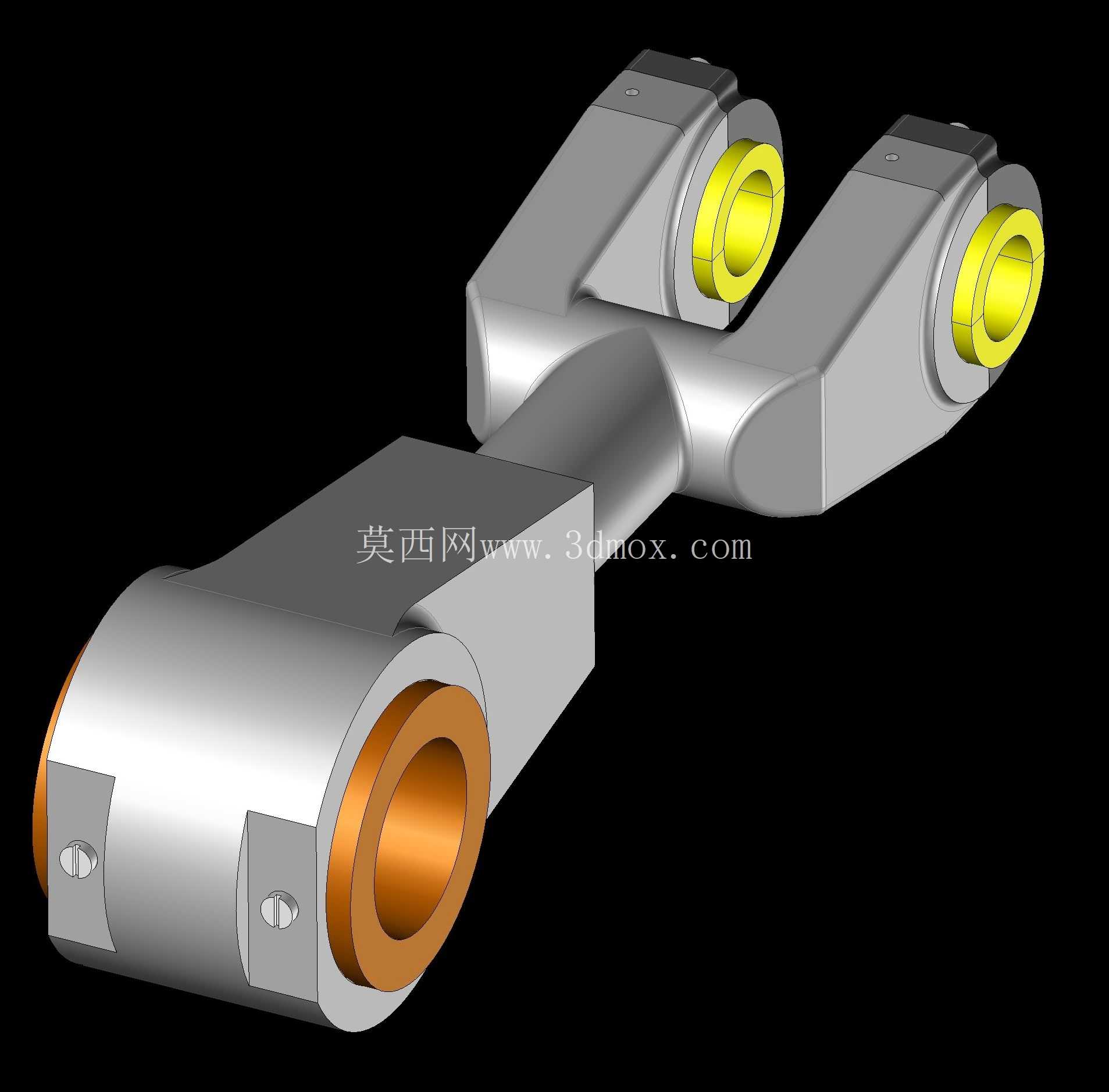

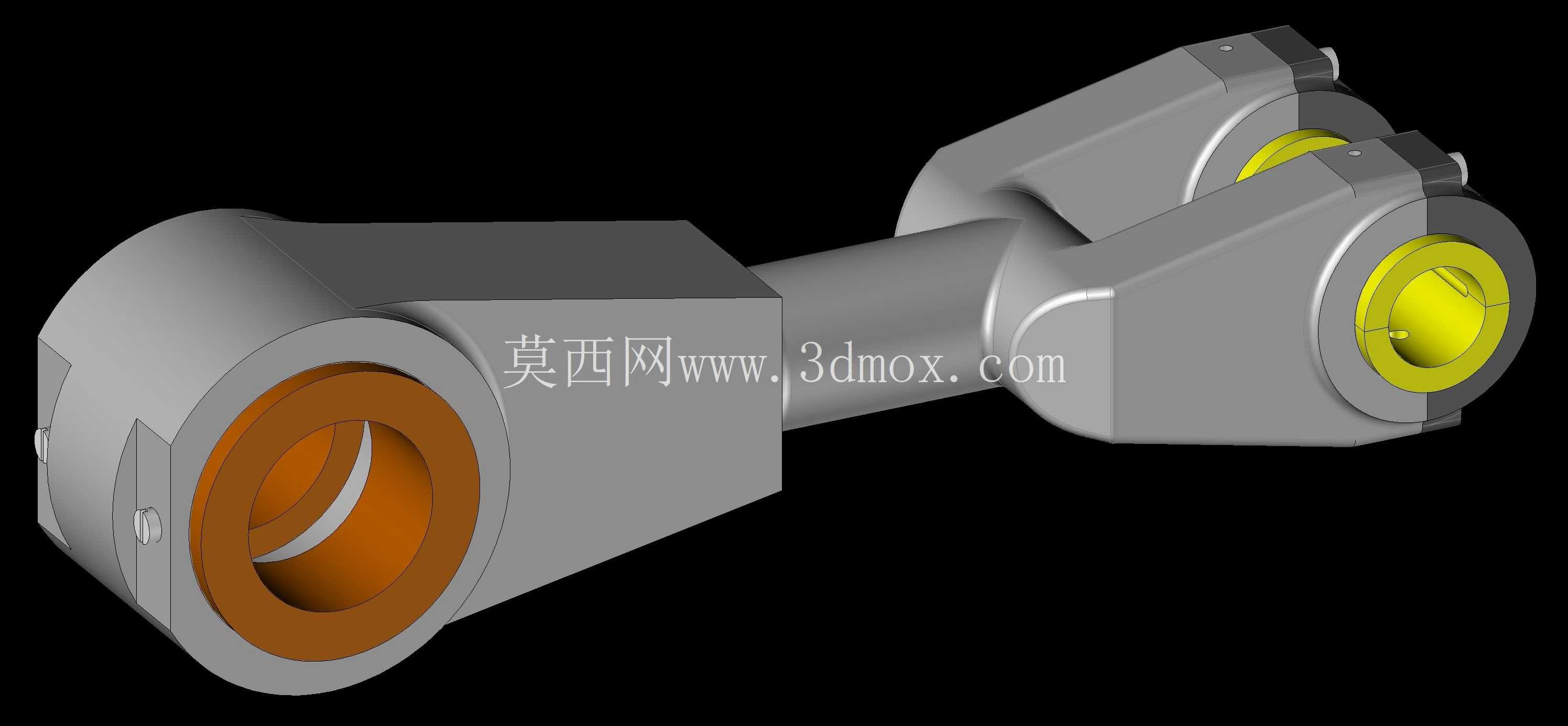

从结构设计逻辑来看，单端孔位内嵌的耐磨衬套是核心的易损预留设计，衬套采用过盈配合压入杆端的安装孔内，与对接销轴形成滑动摩擦副，日常维护时仅需更换衬套即可，无需整体更换连杆主体，能大幅降低设备运维的配件成本。杆身采用变截面过渡设计，靠近单耳孔的位置做了加厚处理，因为该区域在传递拉力时会承受最大的正应力，加厚结构可以提升截面的抗拉伸强度，中间连接段采用等径圆柱结构，在保证整体抗扭刚度的前提下尽可能降低整体重量，减少运动过程中的惯性负载。另一端的双耳叉结构做了对称式布局，两个叉耳的同轴度公差控制在0.02mm以内，避免对接销轴安装后出现卡滞，叉耳端部的安装孔预留了紧固件沉台，用来固定销轴的轴向限位挡圈，防止设备高速往复运动时销轴窜动脱出。

安装边界方面，单耳端的衬套内径根据对接轴的直径做匹配设计，衬套的轴向长度略短于杆端安装孔的深度，预留0.1mm的轴向间隙，避免衬套受热膨胀后与对接件端面产生摩擦；双耳端的两个叉耳开档尺寸需要与对接的单耳接头厚度匹配，单边预留0.05mm的间隙，保证摆动过程中不会出现侧向卡滞，同时间隙不能过大，否则会产生传动回程间隙，影响机构的定位精度。整体杆身的长度尺寸根据机构的运动行程做匹配，设计时需要校核极限摆动角度下的干涉情况，当两端铰接点的相对摆角达到最大设计值时，杆身的过渡圆角位置不能与周边的固定结构件产生碰撞。

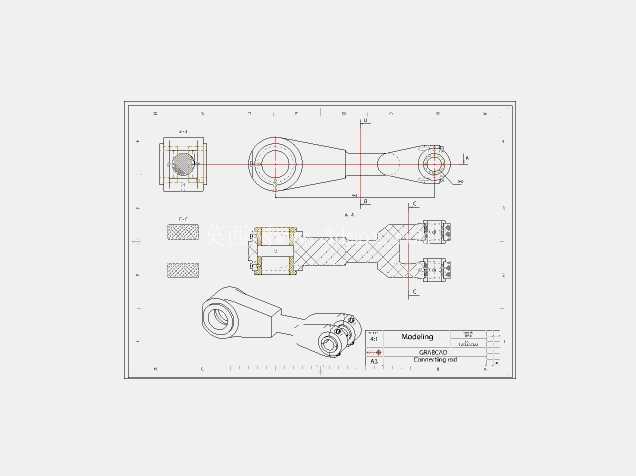

实际选型应用时，这类连杆的承载能力需要结合衬套的比压值、杆身的截面抗弯模量综合计算，重载工况下衬套会选用铜基镶嵌石墨的自润滑材质，无需额外加注润滑脂即可长期工作，轻载高速工况下则可以选用工程塑料衬套，进一步降低运动噪音与自身重量。建模过程中需要重点关注各个配合面的形位公差标注，尤其是双耳孔的同轴度、单耳孔与杆身轴线的垂直度，这些公差直接决定了连杆安装后的实际运行顺畅度，若公差控制不当，会出现机构摆动卡滞、销轴异常磨损、传动效率下降等问题。另外杆身与两端接头的过渡位置做了大圆角处理，避免应力集中导致的疲劳断裂，尤其是在频繁正反转的交变载荷工况下，圆角的曲率半径需要经过疲劳强度校核，不能为了外观好看随意缩小圆角尺寸。
