高保真低音扬声器单元结构设计

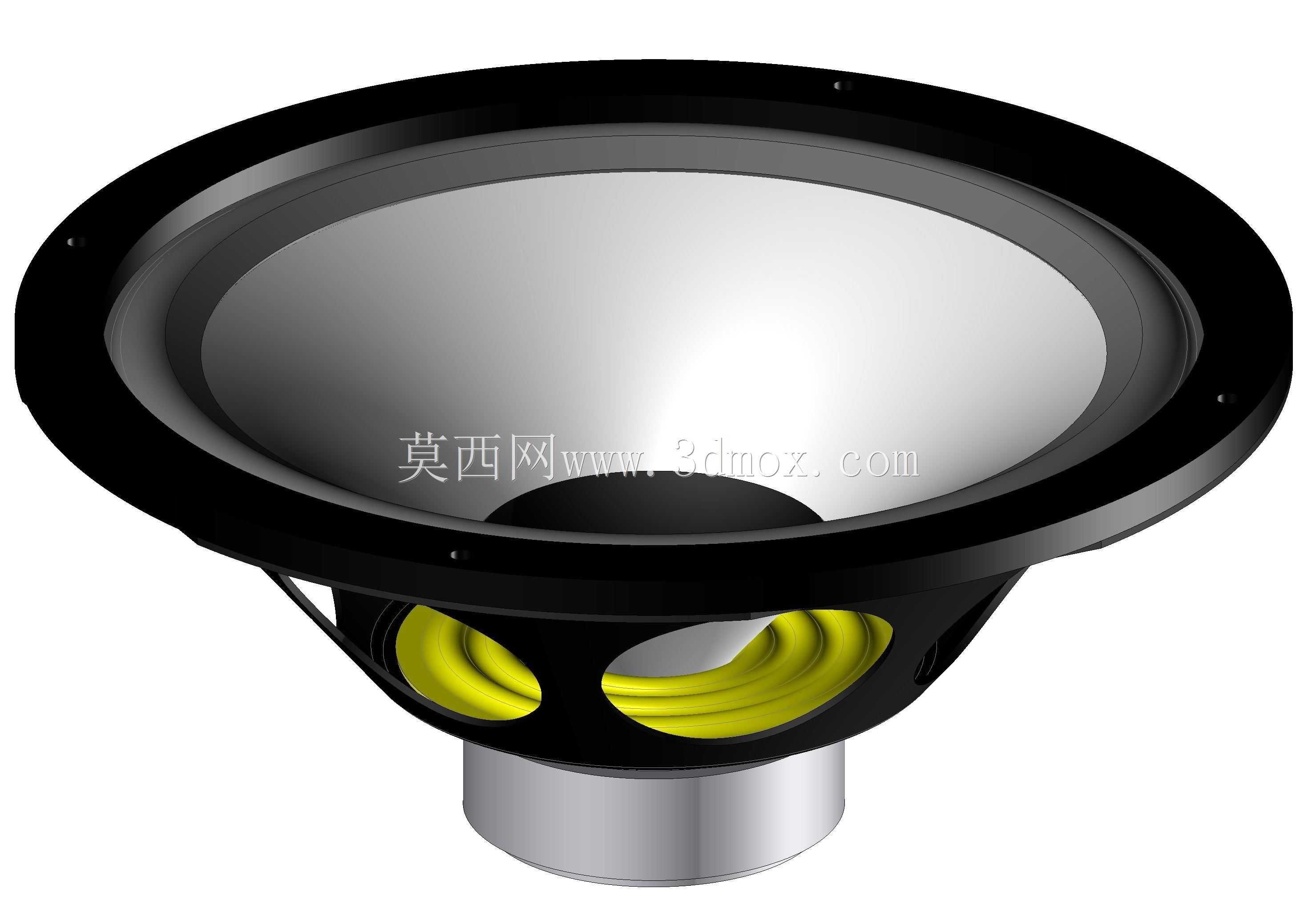

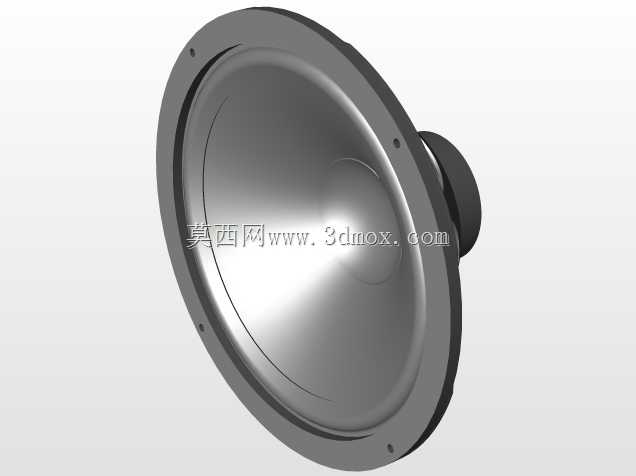

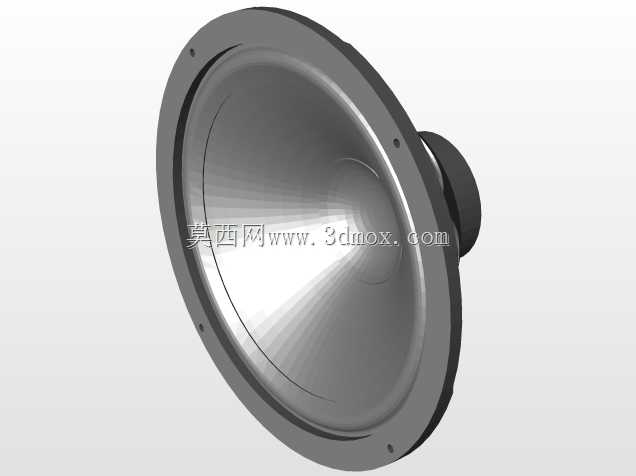

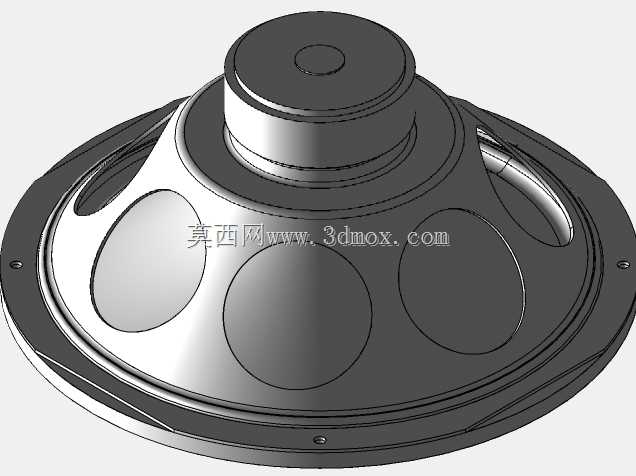

在专业音频扩声、家用高保真音响搭建、车载音响系统升级以及场馆公共广播部署的场景里，低音扬声器单元都是决定低频回放质感的核心部件，本次呈现的这款低音单元结构，从实际装机适配的角度完成了全细节的三维还原，能直接用于音箱腔体的匹配设计、安装位的干涉校验以及整机组装的工艺模拟。从实际功能来看，这款单元主打中低频段的声波重放，锥盆采用大弧度的曲面设计，能够在振膜做活塞运动时保证足够的辐射面积，同时搭配折环的顺性参数匹配，让振膜在长冲程运动过程中保持横向的稳定性，避免出现分割振动带来的失真问题。盆架部分采用一体化的金属成型结构，边缘预留了均匀分布的安装孔位，安装时可以通过螺丝直接固定在音箱的前面板开孔处，盆架下方的镂空结构一方面能够减少振膜背波的反射干扰，另一方面也能为磁路系统提供足够的散热空间，避免大功率长时间工作时磁体退磁、音圈过热烧毁的问题。磁路部分采用了外置的双短路环设计，也就是图中可见的黄色环形结构，能够有效降低音圈工作时的电感量，减少高频段的调制失真，同时T铁和华司的配合间隙经过精准控制，保证音圈在磁隙中始终处于居中位置，不会出现擦圈的故障。设计过程中首先确定了单元的额定阻抗为8欧姆，匹配市面上绝大多数的家用功放、专业功放的输出阻抗要求，振膜的材质选用了复合纸质加阻尼涂层的方案，在保证刚性的同时具备合适的内阻尼，能够让低频的回放更加干净利落，不会出现拖沓的残响。安装边界方面，单元的整体外径适配常规的8寸音箱开孔尺寸，安装孔的节圆直径符合行业通用的安装规范，磁路部分的外径和深度也做了严格的尺寸控制，在设计倒相式音箱、密闭式音箱时，不需要额外调整腔体内部的结构避让，就能直接完成装配。实际选型使用时，这款单元的谐振频率设置在较低的区间，能够覆盖40Hz到2kHz的频率响应范围，既可以作为两分频音箱的低音单元使用，也可以搭配中音、高音单元组成三分频的专业扩声音箱，在影院还音系统、舞台返听音箱的设计中都能适配。从结构细节来看，弹波的支撑角度和折环的顺性做了匹配调校，能够让单元的线性冲程达到足够的长度，在大动态信号输入时也能保持较低的失真，接线端子设置在盆架的侧下方，预留了足够的焊线空间，安装时可以方便地连接分频器的输出线路，不会和箱体内部的加强筋、吸音棉产生干涉。整个模型还原了从振膜、折环、盆架、弹波、音圈到磁路系统的所有零部件的配合关系，在做结构验证时，可以直接模拟装配过程中各个部件的公差累积，提前发现安装时可能出现的干涉问题，也能用于声学仿真时的结构参数输入，让仿真结果更加贴近实际产品的声学表现。
