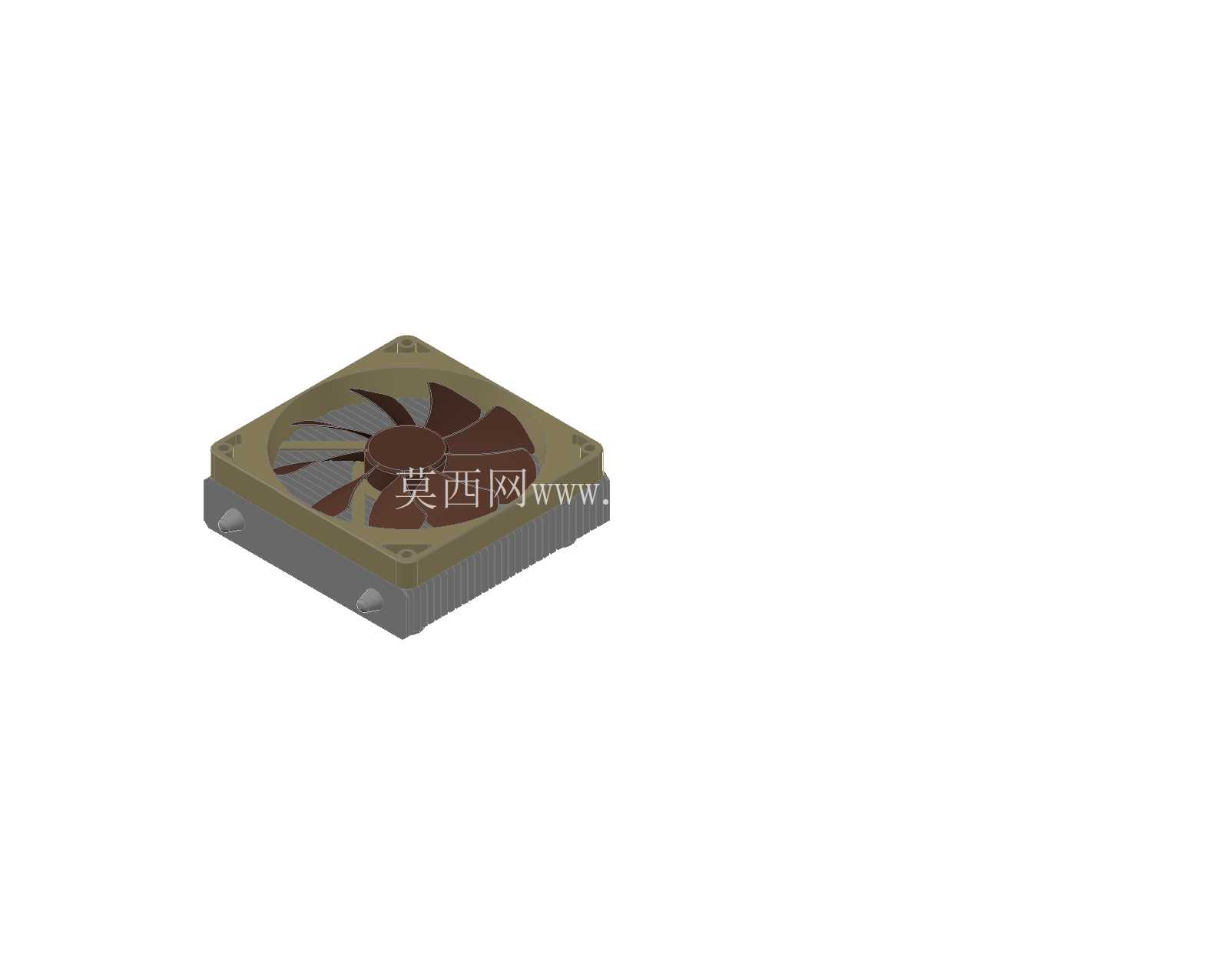

下压式薄型电脑CPU风冷散热结构

日常做ITX小机箱装机方案适配的时候，经常会遇到CPU散热高度受限的问题，这类下压式薄型风冷的结构设计，核心就是在极小的垂直空间里，平衡散热效率与周边元件的兼容性。从实际装机场景来看，这类薄型下压散热主要适配1U服务器、ITX迷你主机、HTPC这类对整机厚度有严格限制的设备，和塔式侧吹散热不同，下压式的出风方向是垂直朝向主板，除了带走CPU核心的热量之外，还能顺带为CPU周边的供电MOS管、内存颗粒、M.2固态提供辅助散热，这在空间紧凑、风道难以合理规划的小机箱里是非常实用的特性。

从结构设计逻辑来看，这类薄型散热首先要压缩整体高度，所以鳍片组不会做太高的纵向延伸，而是采用正方形的平铺式铝制鳍片阵列，鳍片之间的间距经过权衡，既不会因为间距过密导致风阻过大、风扇风压不够吹透鳍片，也不会因为间距过宽导致换热面积不足，热量无法快速通过鳍片与空气对流交换。鳍片底部是平整的铜质或者铝制底座，安装时底座直接和CPU顶盖接触，中间涂抹导热硅脂填充微观层面的接触空隙，保证CPU核心产生的热量能快速传导到整个鳍片组上。

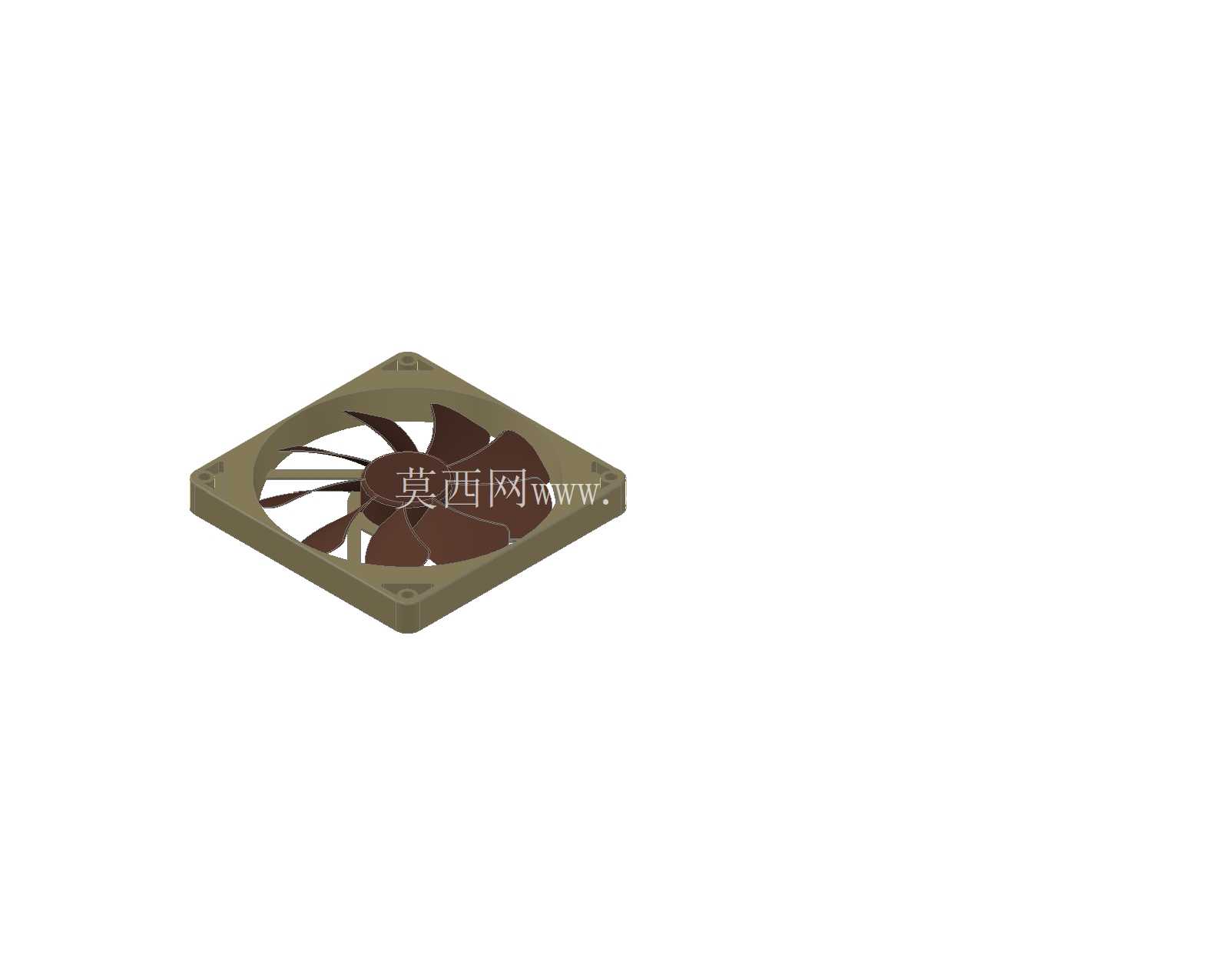

风扇部分采用和鳍片外轮廓匹配的正方形薄型扇，扇叶的倾角设计偏向高静压特性，毕竟要吹过密集的鳍片组，需要足够的静压才能保证风量不会在鳍片缝隙里过度损耗，扇框和鳍片组之间的固定结构做了避位处理，不会和主板上的内存插槽、供电散热装甲产生安装干涉。安装扣具的设计是这类散热结构的重点，扣具的固定孔位对应主流CPU插槽的孔距，扣具的压力经过调校，既能保证底座和CPU顶盖紧密贴合，又不会因为压力过大压损CPU核心或者PCB基板，同时扣具的安装扳手位置做了优化，在狭小的机箱空间里也能徒手完成安装，不需要额外的特殊工具。

从安装边界来看，这类散热的总高度通常控制在40mm以内，适配绝大多数1U机箱和薄型ITX机箱的CPU散热限高要求，横向的外轮廓尺寸不会超出CPU插槽周边的标准范围，不会遮挡第一条PCIe插槽，也不会和高度在35mm以内的标准矮版内存产生冲突。在实际建模过程中，这类结构需要重点验证几个干涉点：首先是风扇底部和CPU周边 tallest 元件的高度差，避免扇叶转动时刮蹭到周边元件；其次是扣具螺丝的长度，要匹配不同厚度的主板背板，防止螺丝过长顶到主板背面的元件；还有鳍片的边缘倒角处理，避免安装时割伤手指或者刮坏主板上的贴片元件。

做这类散热结构的三维建模时，不需要做过于复杂的内部细节还原，核心是把整体的安装尺寸、外轮廓边界、关键干涉位置的尺寸做准确，足够用于装机方案的适配验证、机箱内部的布局模拟就可以，毕竟对于结构选型和装机模拟来说，精确的安装边界比内部的微观鳍片细节更有实际参考价值。线框模式下简化的模型也能提升大装配体的运行流畅度，在做整机三维布局的时候不会因为单个零件的面数过多导致软件卡顿，这也是面向方案验证类模型的设计思路，优先保证装配兼容性的尺寸准确，次要的工艺细节可以适当简化，兼顾模型的实用性和运行性能。
