2U规格19英寸mATX机架式通讯机箱结构

在机房机架设备部署场景中，19英寸机架式机箱是通用安装载体的核心选型，这类2U高度的机箱产品，主要适配标准19英寸服务器机柜的安装立柱间距，安装时通过两侧伸出的安装耳与机柜立柱的方孔位配合，使用机柜螺丝完成固定，无需额外定制安装支架，可直接兼容绝大多数数据中心、通讯基站机房、工业控制柜的标准机架安装环境。

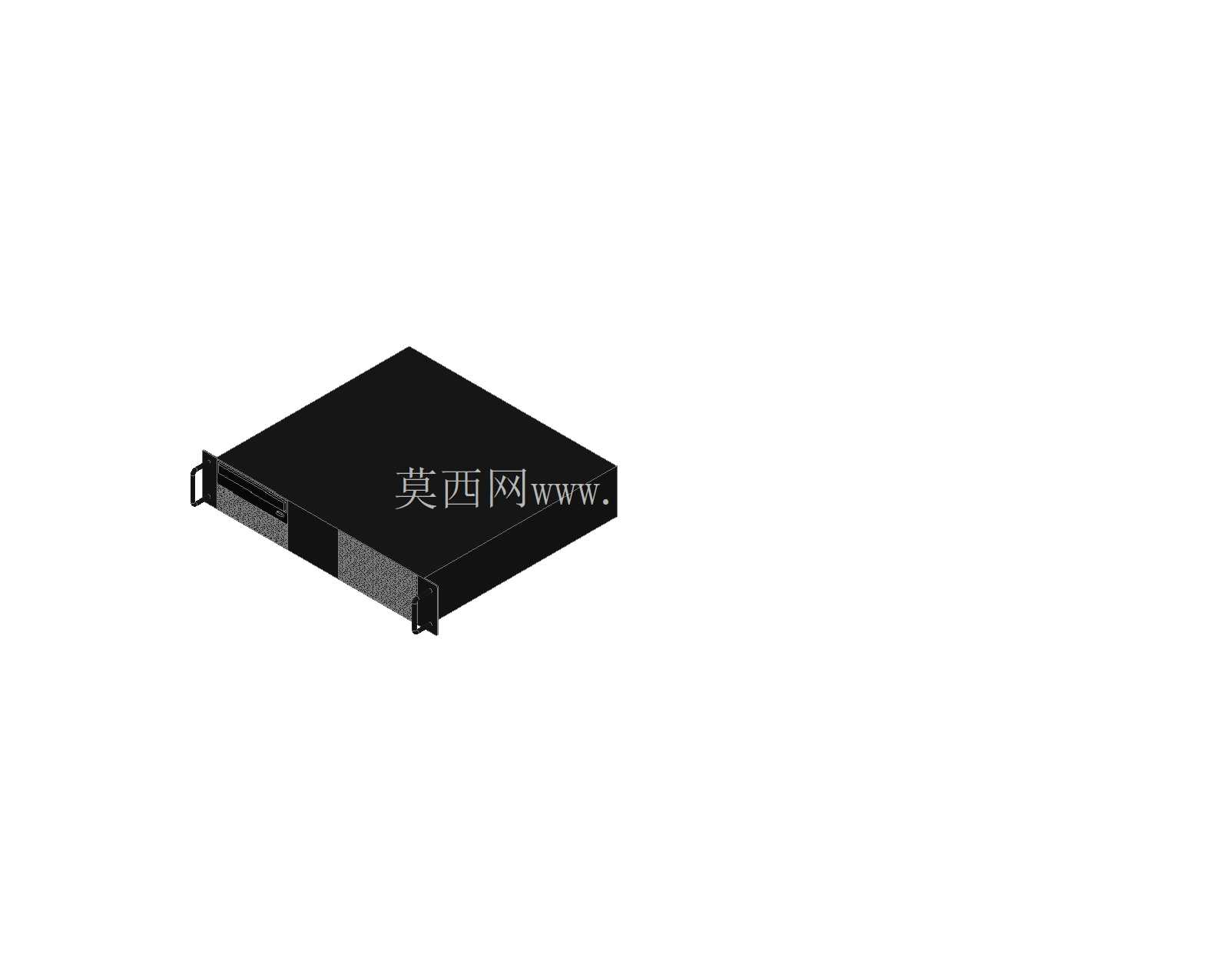

这款机箱针对mATX规格主板做了内部空间适配，内部预留的主板安装位可完整承载mATX版型的工业主板、通讯主控板，同时兼顾板卡扩展的空间余量，在做结构简化处理时，优先保留了主板安装的定位柱位置、外部接口的对位开孔基准，确保可视化模型可直接用于机架布局的空间干涉校验。作为业余设计阶段的粗略结构模型，建模过程中优先保证线框视图下的显示性能，对非核心的内部细节做了简化处理，省略了冗余的小尺寸倒角、细密纹理结构，避免大装配场景下模型占用过多显示资源，方便工程师在做机房整柜布局、设备堆叠排布时快速调用，不会出现视图卡顿的问题。

从实际使用场景来看，这类2U机架式机箱多用于通讯接入设备、工业网关、边缘计算节点的承载，相比塔式机箱，其机架安装的形式可大幅节省机柜内部的垂直空间，单U高度为44.45mm，2U规格的整体高度为88.9mm，在标准42U机柜中可实现高密度部署，同时机箱前后贯通的通风结构预留，可匹配机架式散热风道，满足设备长时间连续运行的散热需求。建模时保留了机箱前面板的接口区域轮廓、后部的扩展槽位对位基准，两侧安装耳的伸出长度、安装孔位间距完全符合19英寸机架的安装规范，可直接用于安装干涉检查，确认机箱装入机柜后与前后理线架、相邻设备的间隙是否满足布线、运维操作的空间要求。

考虑到模型主要用于可视化布局参考，建模时对主板的详细结构做了保留，同时添加了外部参照结构，方便使用者在做整机装配时快速对位主板与机箱的安装位置，确认接口与机箱开孔的对位精度，避免出现装配后接口被机箱壳体遮挡的问题。需要注意的是，该模型为方案阶段的粗略结构，未做生产级的公差标注、板材厚度细节细化，若用于实际生产加工，需要使用者根据实际选用的板材规格、配件尺寸自行核实安装尺寸，补全钣金折弯的工艺缺口、连接孔位的公差配合细节，模型仅作为布局参考、方案展示使用，不可直接作为生产加工图纸使用。

在结构设计思路上，这款机箱采用了标准机架设备的方正壳体造型，外壳采用钣金折弯的常规结构形式，前面板预留状态指示灯、操作按键的安装区域，后部预留电源接口、通讯接口、扩展卡挡板的安装位，两侧的安装耳与机箱主体为一体式折弯结构，保证安装时的结构强度，可承载机箱整体重量不会出现安装耳变形的问题。内部空间除主板安装位外，还预留了标准ATX电源的安装区域、硬盘位的安装空间，可满足常规通讯主控设备的硬件搭载需求，机箱底部的接地柱安装位、走线固定孔位的基准位置也在模型中做了预留，方便后续细化设计时快速定位。

对于做机房布局设计、通讯设备集成的工程师来说，这类简化模型可大幅提升整柜装配的建模效率，无需从零开始搭建机箱的基础轮廓，直接调用即可完成设备位置排布、空间间隙校验，确认整柜的设备布局是否合理，运维操作空间是否充足，布线通道是否顺畅。在做方案汇报时，该模型的显示精度足够支撑可视化展示需求，线框模式下可清晰展示机箱内部的主板位置、接口分布，实体模式下可直观呈现设备在机架中的安装效果，无需额外做模型轻量化处理即可适配大多数三维展示场景。
