适配多机箱的80mm规格风扇替换托盘

在台式机箱散热改装的实际作业场景中，不少早年推出的卧式、紧凑型机箱原厂配备的25mm厚度风扇托架，会随着使用年限增加出现塑料脆化、卡扣断裂、定位柱失效等问题，且这类老款机箱的内部安装位属于非通用定制规格，市售常规风扇支架很难直接匹配安装，强行替换往往需要对机箱结构进行破坏性裁切，不仅影响机箱结构强度，还容易出现风扇固定不稳、运行震动产生异响的问题。这款风扇托盘正是针对这类老机箱的散热改装需求设计，可直接替换原厂损坏的25mm风扇托架，适配Antec SX1030、Chieftech Dragon、Chieftech Scorpio等多款同安装规格的机箱产品，无需对机箱原有安装位进行二次加工，即可完成80×38mm规格风扇的固定安装，解决老机箱散热配件损坏后无替换件的痛点。

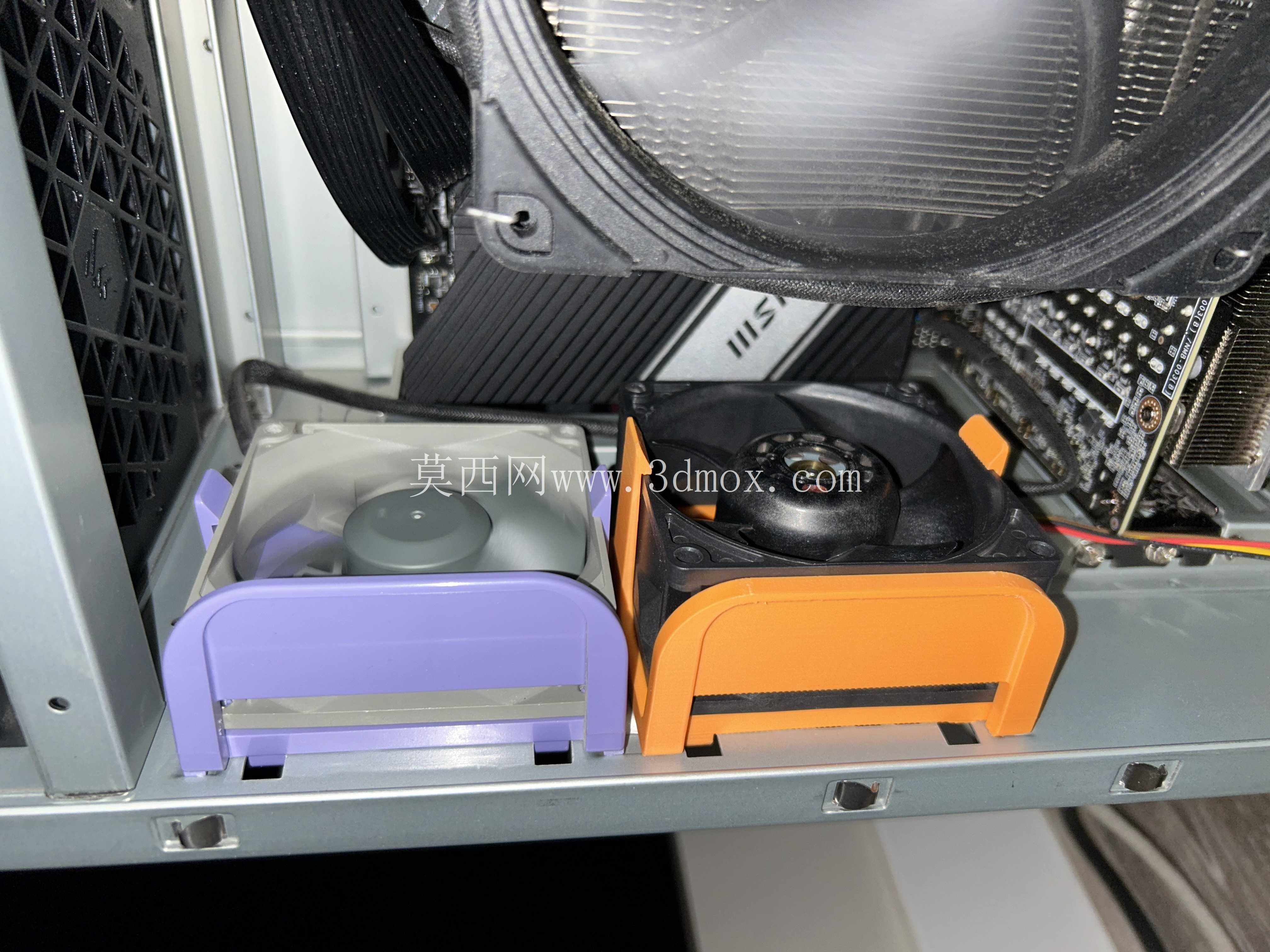

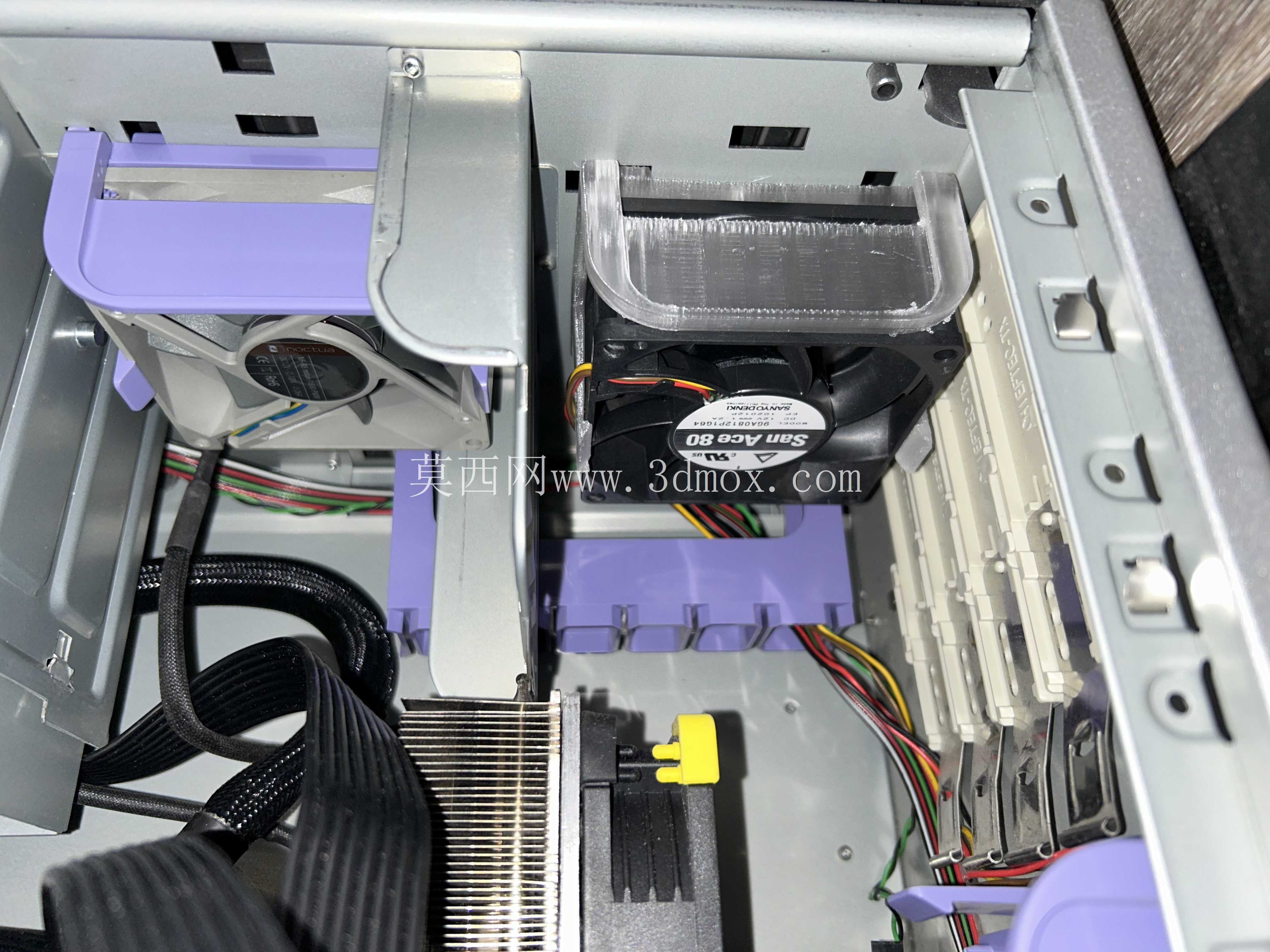

从实际安装边界来看，这款托盘的外形尺寸完全贴合对应机箱的原有风扇安装位空间，安装后不会与机箱内的主板散热片、内存、显卡等部件产生空间干涉，托盘预留的风扇固定孔位完全匹配80mm规格风扇的标准孔距，安装时可直接使用标准风扇螺丝完成固定，无需额外制作转接件。托盘底部设计有对应机箱原有卡位的定位结构，安装时可直接卡入机箱原有的托架安装槽，配合侧边的限位结构，可完全避免风扇运行过程中托盘出现移位、晃动的问题，保证风扇运行的稳定性。

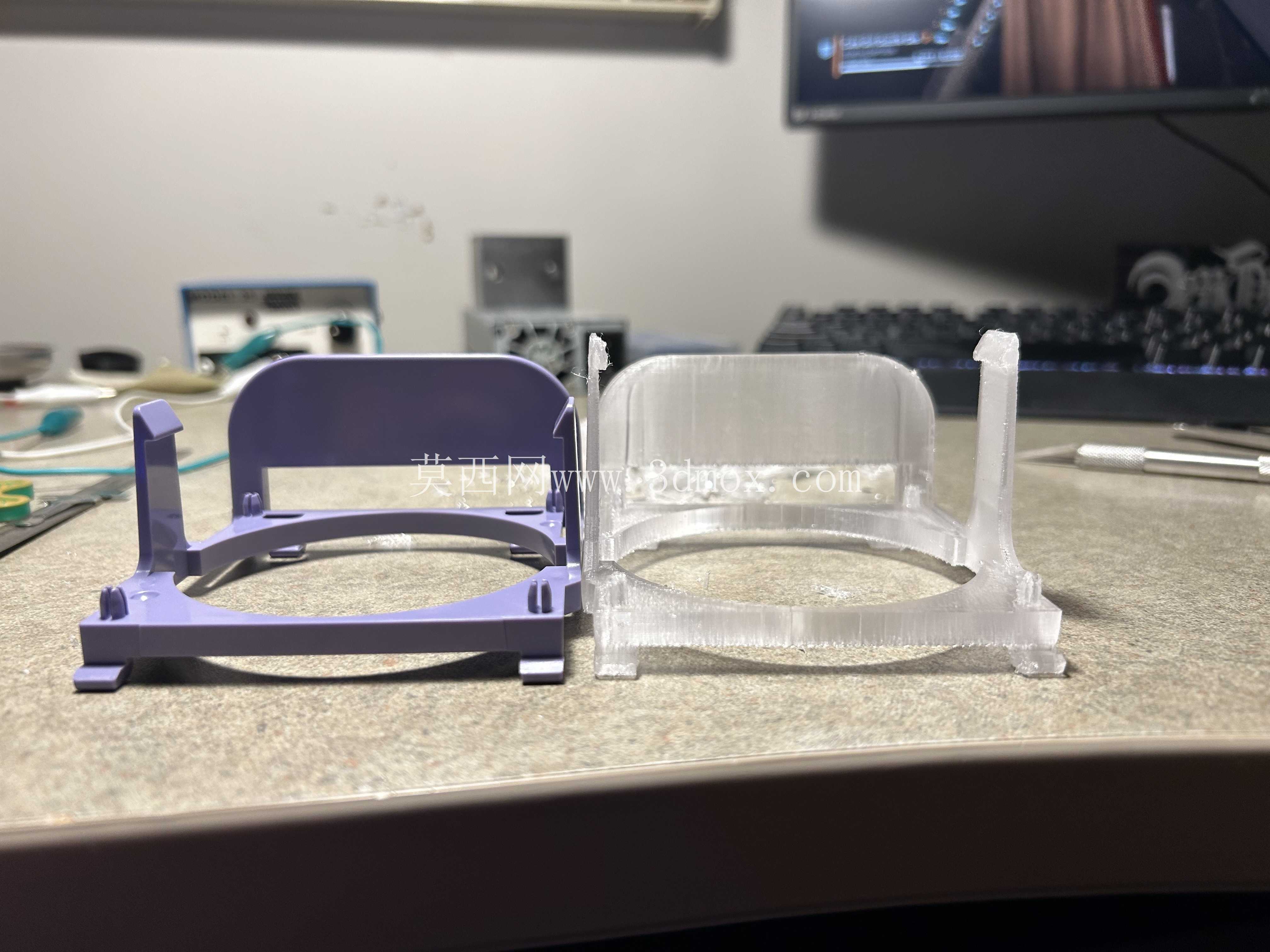

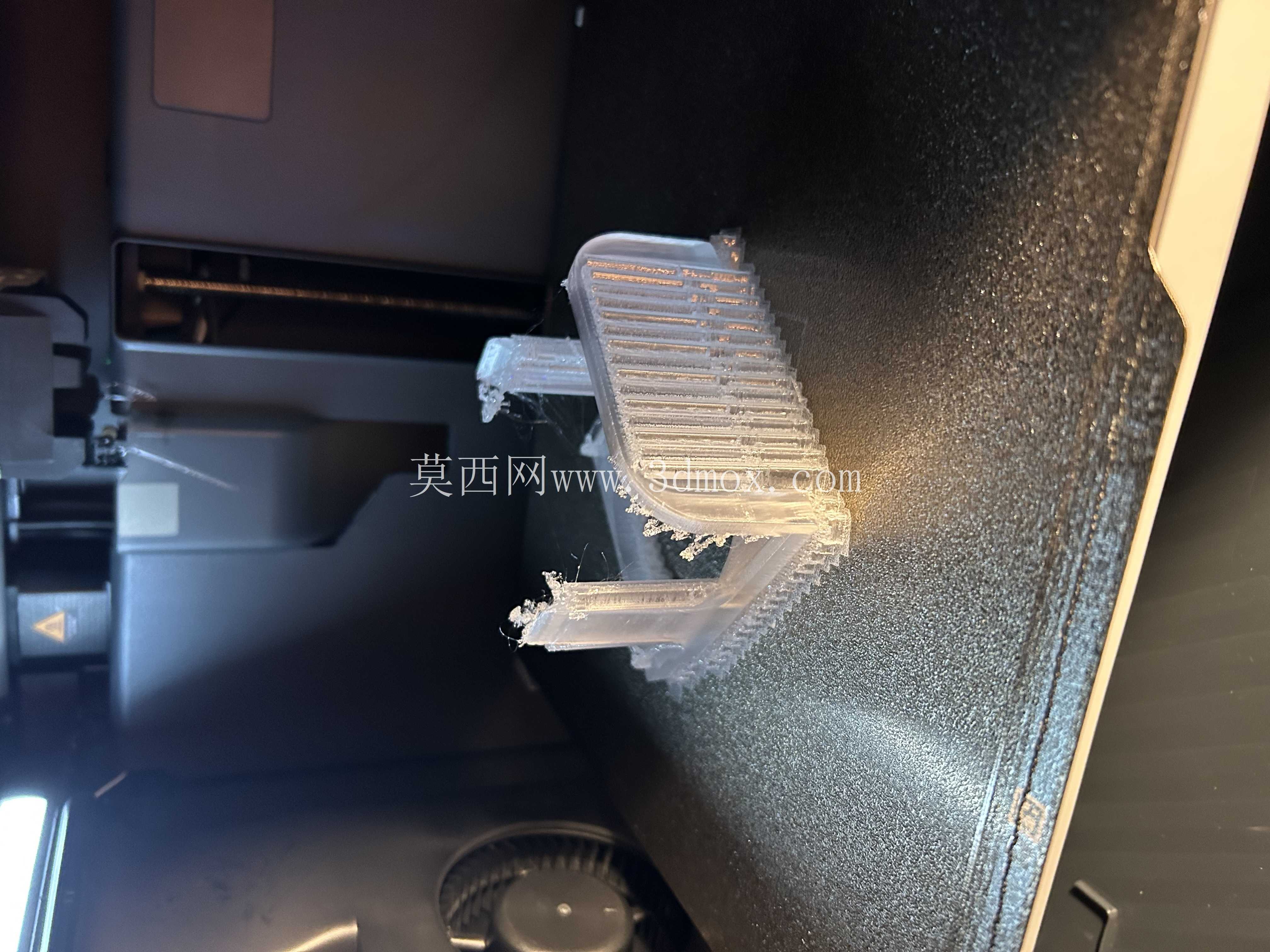

设计过程中充分考虑了3D打印制作的实际工艺特性，针对不同打印材料的力学性能做了对应的结构优化：如果使用PLA材料进行打印，托盘的定位销位置在反复拆装过程中容易出现脆性断裂，因此在设计时特意将定位销位置做了可替换结构提示，用户可根据自身使用需求，将打印成型的定位销更换为金属实心针，或是直接选用韧性更好的PETG材料进行打印，即可大幅提升定位结构的抗疲劳强度，满足多次拆装的使用需求。托盘的风道位置做了完全镂空设计，不会对风扇的进风、出风产生遮挡，可保证风扇的散热效率不受支架结构影响，同时托盘边缘做了圆弧过渡处理，避免安装过程中划伤线材或是操作人员的手部。

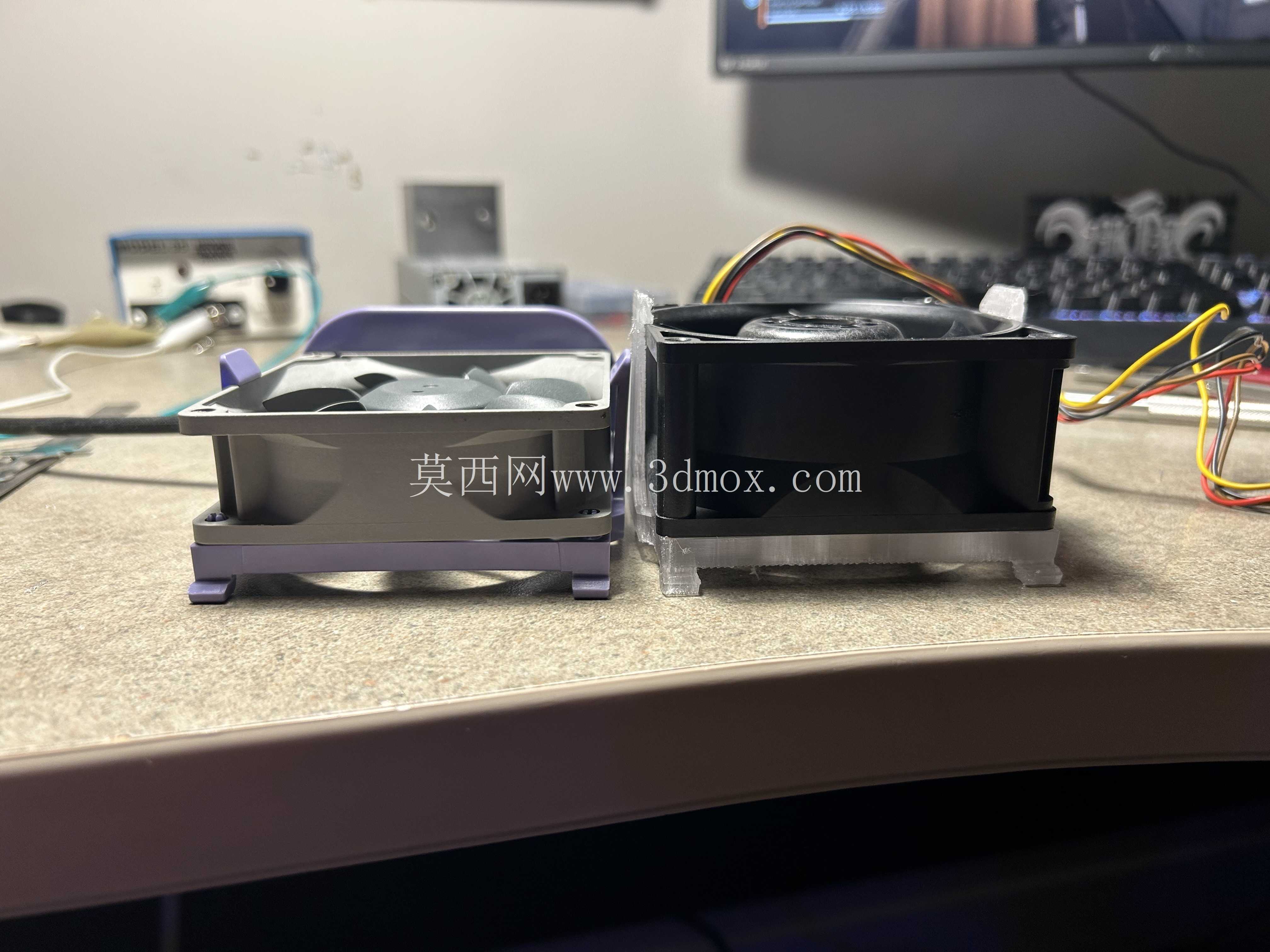

在实际使用场景中，这款托盘不仅可用于损坏原厂托架的替换，还可用于同安装位的风扇升级改装，将原厂标配的25mm厚度薄风扇更换为38mm厚度的高风压厚风扇，提升机箱对应位置的散热能力，满足高功耗硬件的散热需求。托盘的固定结构完全沿用机箱原有卡位，不需要额外打孔或是使用胶粘固定，拆装过程十分便捷，用户后续清理风扇灰尘、更换风扇时都可快速完成操作。针对机箱内部的走线需求，托盘侧边还预留了少量的走线避让空间，避免风扇安装后压住机箱内部线材，影响线材的使用寿命或是干扰风扇正常转动。从结构强度来看，托盘的支撑位置做了合理的加厚处理，可承受38mm厚度风扇运行时的重量与震动，长期使用也不会出现支撑结构变形的问题，同时整体重量控制在较低水平，不会给机箱安装位带来额外的承重负担。
