在嵌入式开发与小型智能硬件搭建场景中,I2C总线的端口扩展一直是原型验证阶段的高频需求,这款六端口Grove规格I2C集线模块,正是针对多传感器并行接入场景做的结构适配设计。从实际使用场景来看,这类集线模块常被用于树莓派、Arduino等开源硬件平台的实验台搭建,当项目需要同时接入温湿度、光照、气压、OLED显示等多个I2C协议外设时,主控板原生的I2C端口往往不足以支撑多设备挂载,且反复插拔接线容易造成端口引脚磨损,集线模块的存在就是为了将单路I2C总线分接为多路独立接口,同时统一供电与信号走线,减少实验台的接线杂乱问题。

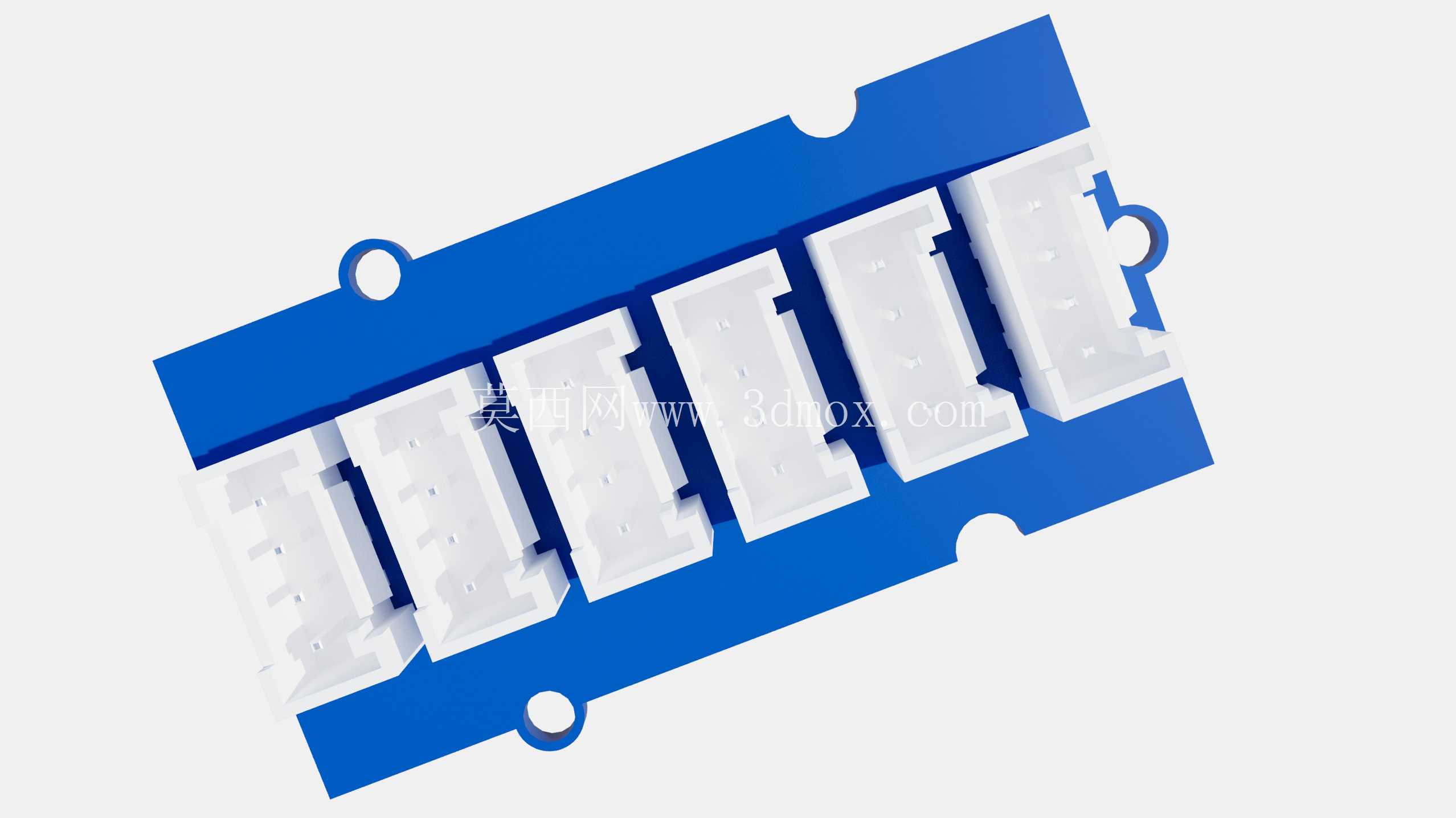

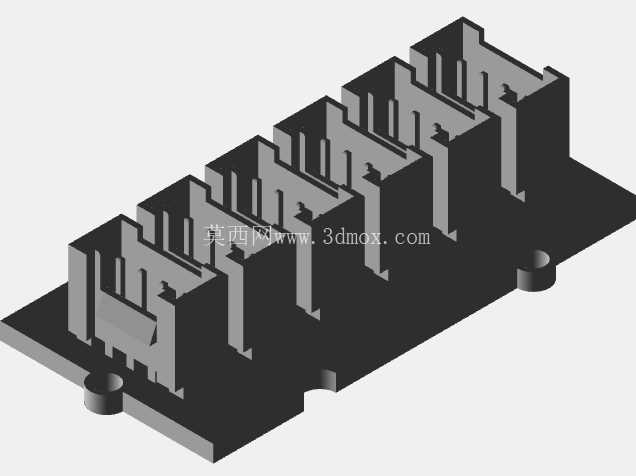

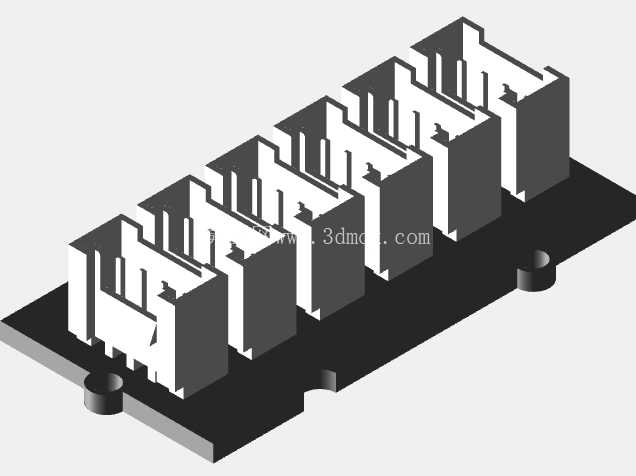

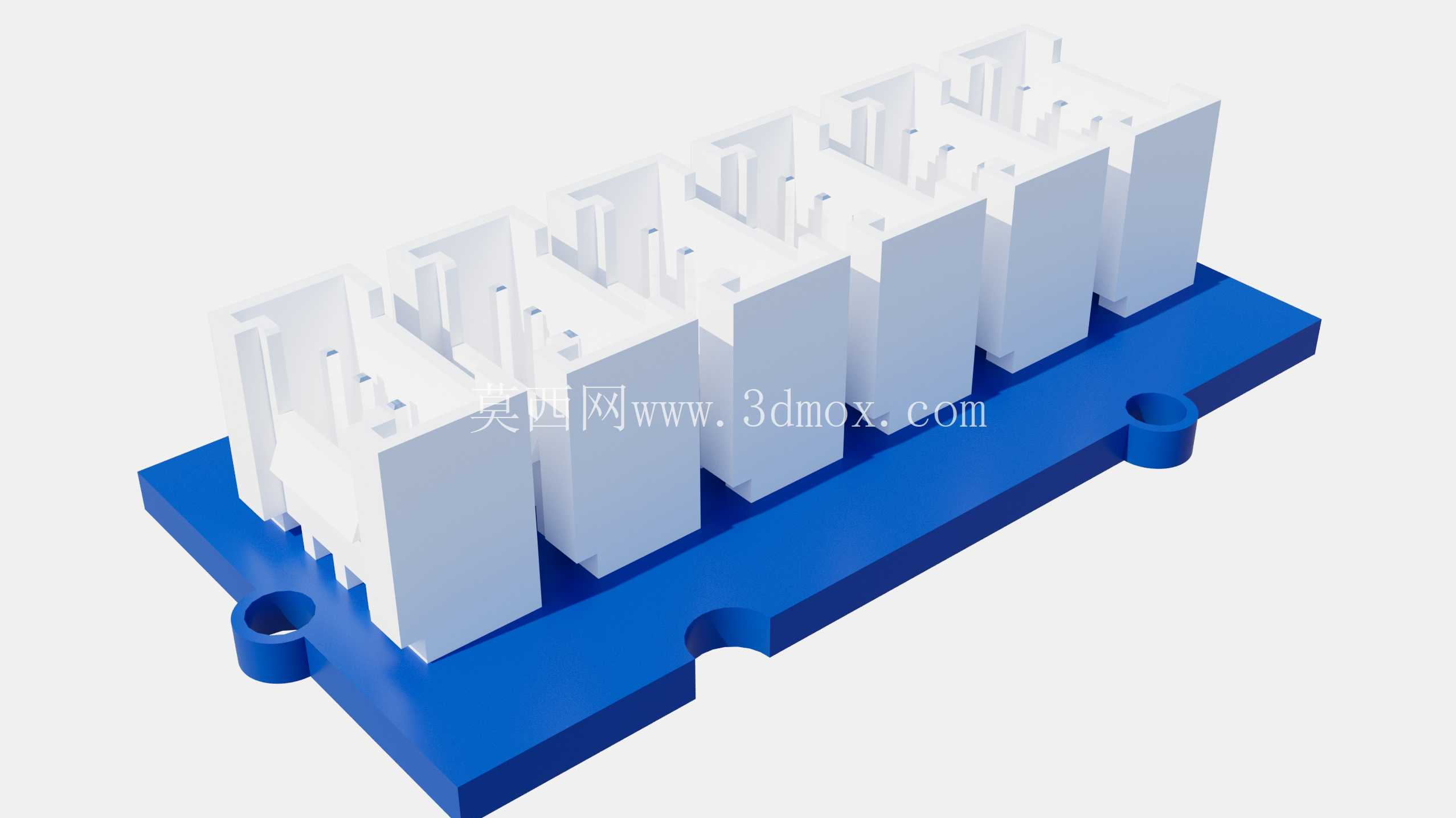

从功能特性上看,该模块采用标准Grove接口定义,每个分端口都包含SCL、SDA、VCC、GND四个引脚,完全匹配市面主流Grove规格传感器的接线定义,无需额外转接即可直接插拔使用。模块本体采用蓝色PCB作为基底,所有接口座采用立式白色塑壳插座,插座的引脚间距严格遵循Grove规范的2.0mm间距,插拔时的阻尼感经过结构优化,既不会因为过松导致接触不良,也不会因为过紧造成插座焊盘脱落。模块上预留的两个圆形安装孔,位置经过尺寸校核,孔位间距匹配通用3D打印实验支架、亚克力安装板的标准孔距,安装时可直接使用M2螺丝固定,无需额外打孔调整。模块侧边的半圆缺口是专门为走线预留的让位结构,当多模块并排安装在DIN导轨或者层叠支架上时,侧边的接线可以从缺口处引出,避免线缆被模块边缘挤压造成绝缘层破损。
设计思路上,这款模块没有采用冗余的堆叠结构,整体做了扁平化处理,PCB板的厚度选用1.6mm的常规工业级板材,既保证了焊接后的结构强度,也控制了整体重量,在移动机器人、便携检测设备这类对载荷敏感的场景中使用时,不会给安装载体带来额外的负重负担。六个分接端口沿PCB长轴方向等距排布,端口之间的间距留足了插头插拔的操作空间,即便是手指较粗的操作人员,也能顺利完成单个端口的插拔操作,不会碰到相邻端口的接线。端口塑壳的高度做了统一管控,所有插座顶面处于同一水平面,在做设备外壳适配时,外壳上的接口让位孔可以统一开孔高度,不用针对单个端口做差异化的高度避让,大幅降低外壳设计的工作量。
从安装边界尺寸来看,模块整体长度适配六个端口的排布需求,宽度控制在刚好容纳插座与安装孔的最小尺寸,不会占用过多的安装平面空间。安装孔的孔径做了0.2mm的公差余量,即便是支架加工时存在轻微的孔位偏移,也能顺利完成螺丝固定。PCB边缘做了圆角处理,没有尖锐的毛刺边角,在手工组装调试过程中不会划伤操作人员的手部,也不会刮破相邻的线缆绝缘层。模块底部没有布置过高的贴片元件,所有贴片电容、电阻都选用了低高度规格,安装时可以直接贴合在金属支架或者绝缘底板上,不用额外预留底部元件的让位空间,进一步压缩了整体安装所需的垂直空间。
在实际工程应用中,这类集线模块除了用于实验室原型验证,也常被集成到小型工业检测设备、智能农业传感节点、桌面级智能装置的内部,作为I2C设备的信号分接节点使用。结构设计上充分考虑了批量组装的便利性,所有插座都是标准编带包装元件,可直接通过SMT贴片机完成焊接,后续波峰焊工序也不会因为元件布局问题出现连锡、虚焊的问题。模块上没有设计多余的装饰性结构,所有的外形特征都是为功能服务:蓝色PCB的阻焊层选用对比度较高的颜色,方便生产过程中的AOI检测识别焊接缺陷;白色的插座和蓝色PCB形成明显的色彩区分,操作人员在接线时可以快速定位接口位置,减少接错线的概率;安装孔周围做了露铜处理,螺丝固定后可以实现模块和安装支架之间的接地连通,提升整体电路的抗干扰能力,在工业现场存在电磁干扰的场景下,能有效减少I2C总线的通讯丢包问题。
