I2C接口高精度温度传感模块结构设计

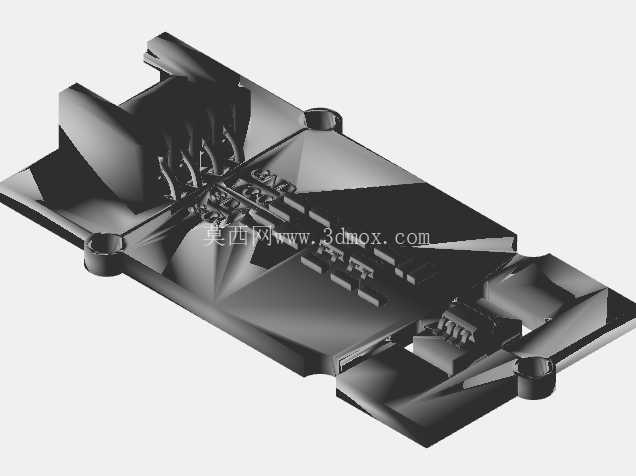

　　在嵌入式传感采集、小型实验装置温控、开源硬件项目开发的场景里，这类I2C接口的温度采集模块是极为常用的感知层部件，区别于传统模拟输出的温度探头，它通过标准I2C总线输出数字化温度数据，不需要额外搭建信号调理、AD转换电路，能直接对接主流的单片机、开源主控板，大幅降低温度采集链路的设计复杂度。从结构设计层面看，这款模块采用标准Grove接口形态，PCB基板选用常规FR-4板材，板载MCP9808高精度温度传感芯片，周边配套0402封装的上拉电阻、滤波电容、ESD防护器件，所有表贴元件的布局严格遵循高速数字信号布线规则，I2C通信的SCL、SDA走线做了等长处理，电源引脚就近布置100nF去耦电容，尽可能降低电源纹波对温度采集精度的干扰。

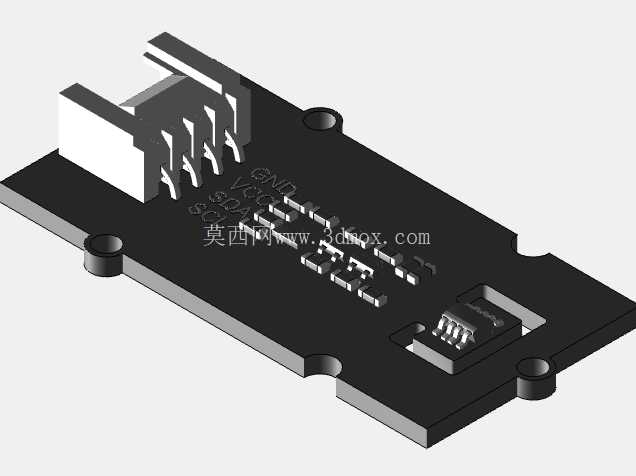

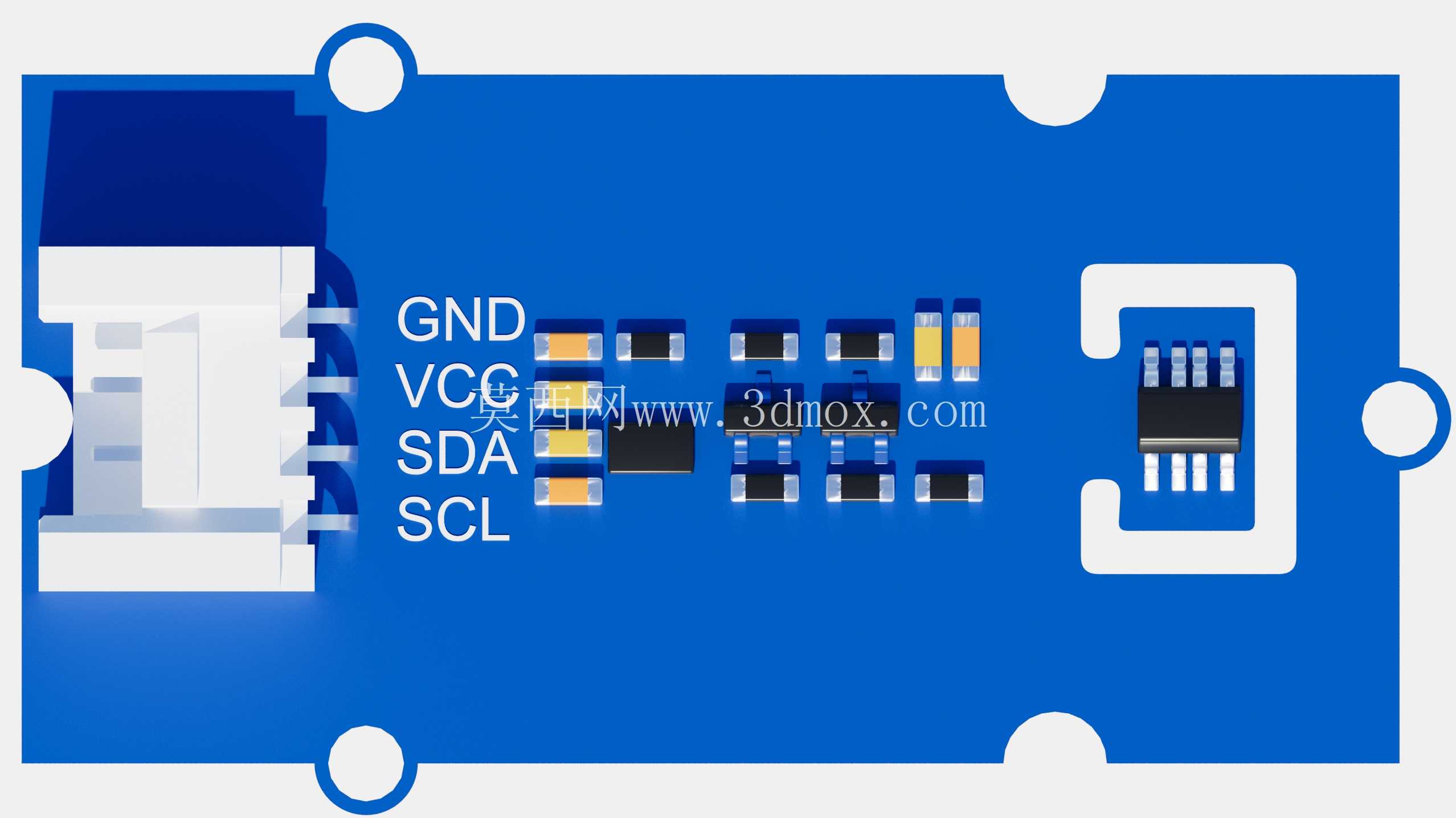

　　模块的安装边界设计充分考虑了嵌入式集成的需求，PCB四角预留了标准直径的安装孔，适配M2规格的铜柱或螺丝固定，安装孔位的间距匹配通用面包板、传感器扩展支架的孔位规范，不管是固定在设备外壳内壁、实验台架面板，还是堆叠在主控板扩展层，都不需要额外制作转接支架。接口端采用标准4Pin防反插Grove连接器，引脚定义依次为GND、VCC、SDA、SCL，丝印层清晰标注了每个引脚的功能，接线时不需要反复查阅 datasheet 确认引脚顺序，能有效避免接反电源烧毁器件的问题。

　　模块的实际工作场景覆盖很广，小到桌面级3D打印机的喷头温度监测、小型恒温箱的腔体温控，大到工业控制柜内的环境温度采集、户外物联网节点的环境温度感知，都能看到这类模块的应用，它的测温精度能满足绝大多数民用、工业级非接触式测温场景的需求，I2C总线的通信距离在屏蔽双绞线加持下可覆盖数米范围，足够应对多数设备内部的布线需求。设计过程中，PCB的外形做了切角处理，边缘做了圆弧过渡，避免尖锐边角在装配时划伤导线或者操作人员，板上所有元件的高度都控制在连接器高度以下，堆叠安装时不会出现元件干涉的问题。传感芯片的布置位置远离板上可能发热的功率器件？不，这款模块本身没有大功率发热元件，芯片布置在PCB靠近外侧的位置，能更快感知外界环境温度变化，减少PCB基板自身热传导带来的测温滞后。从建模细节来看，所有表贴元件的尺寸都严格按照厂商提供的封装规格绘制，电阻电容的长宽高、芯片的引脚间距、连接器的插拔高度都和实物完全一致，安装孔的位置公差控制在0.1mm以内，在做整机结构装配仿真时，可以直接将这个模块模型导入装配体，不需要额外调整尺寸就能完成干涉检查、布线空间预留的工作。

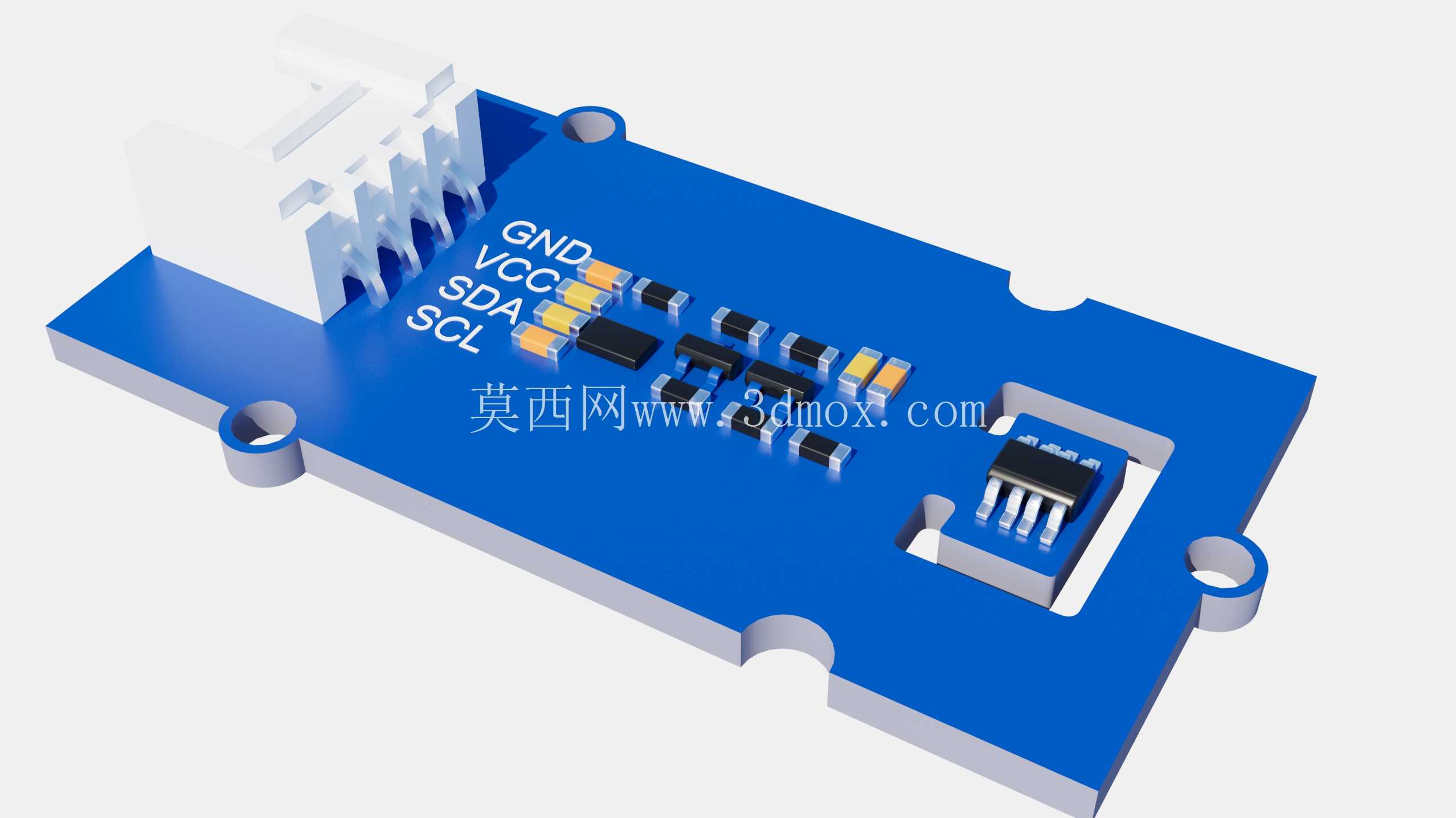

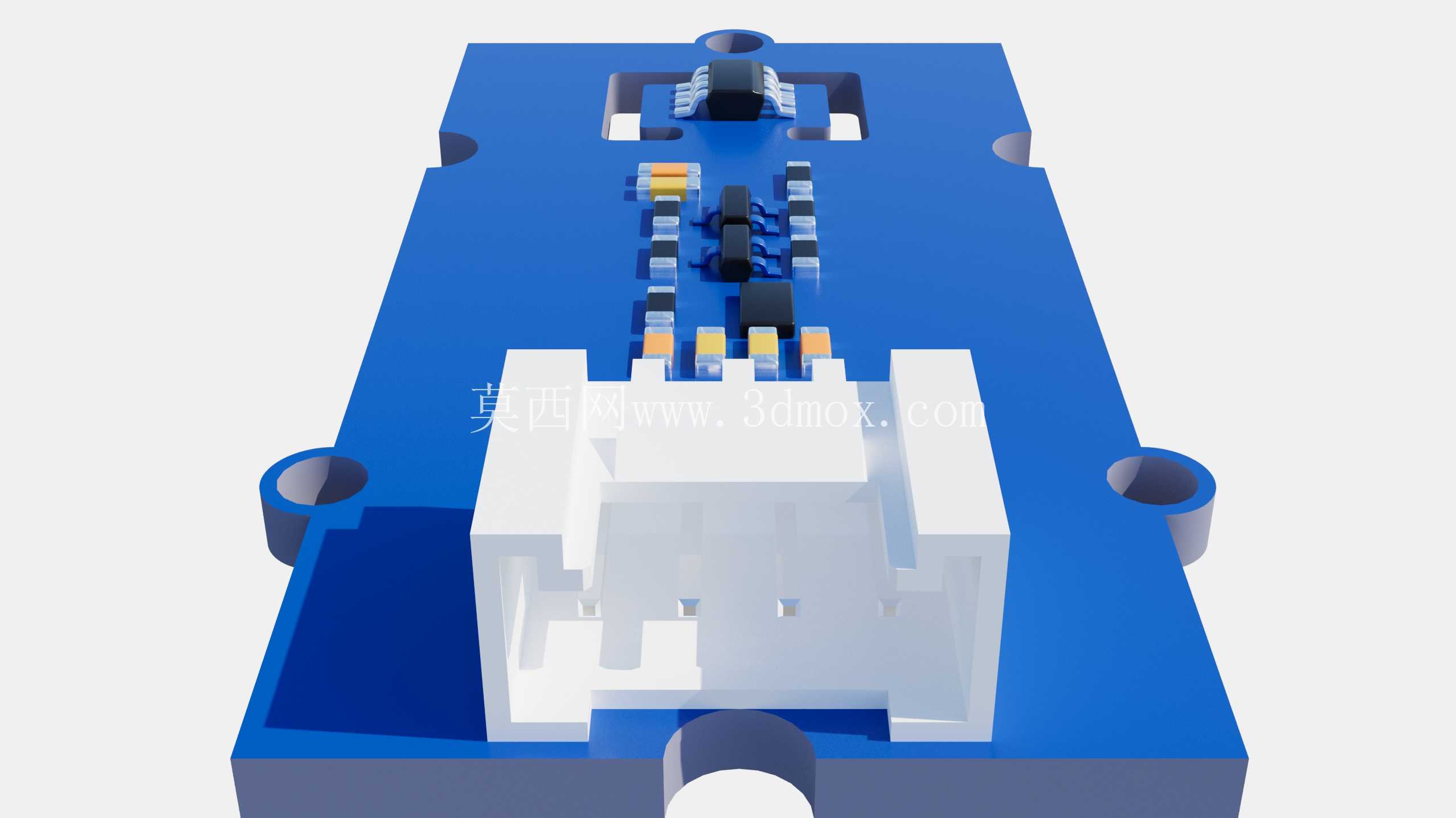

　　对于做设备结构设计的工程师来说，这类标准化的传感模块模型能大幅缩短方案设计阶段的选型验证时间，不需要自己手动测绘元件尺寸，直接调用就能完成传感器位置的布局、安装空间的核算，提前预判装配过程中可能出现的接线干涉、固定孔位不匹配等问题。模块的蓝色阻焊层、白色丝印的细节也在模型中做了还原，引脚的金属质感、连接器的塑料卡扣结构都做了精细化处理，不管是做产品渲染展示还是装配工艺动画制作，都能直接使用。在实际选型应用中，这类模块的供电电压范围覆盖常见的3.3V与5V系统，不需要额外做电平转换，能直接兼容5V的Arduino主控和3.3V的树莓派、STM32核心板，硬件适配门槛极低。结构设计上没有多余的冗余结构，整体外形紧凑，在空间受限的便携设备、可穿戴装置内部也能找到合适的安装位置，不会占用过多的内部空间。
