Grove接口MOSFET功率开关模块结构设计

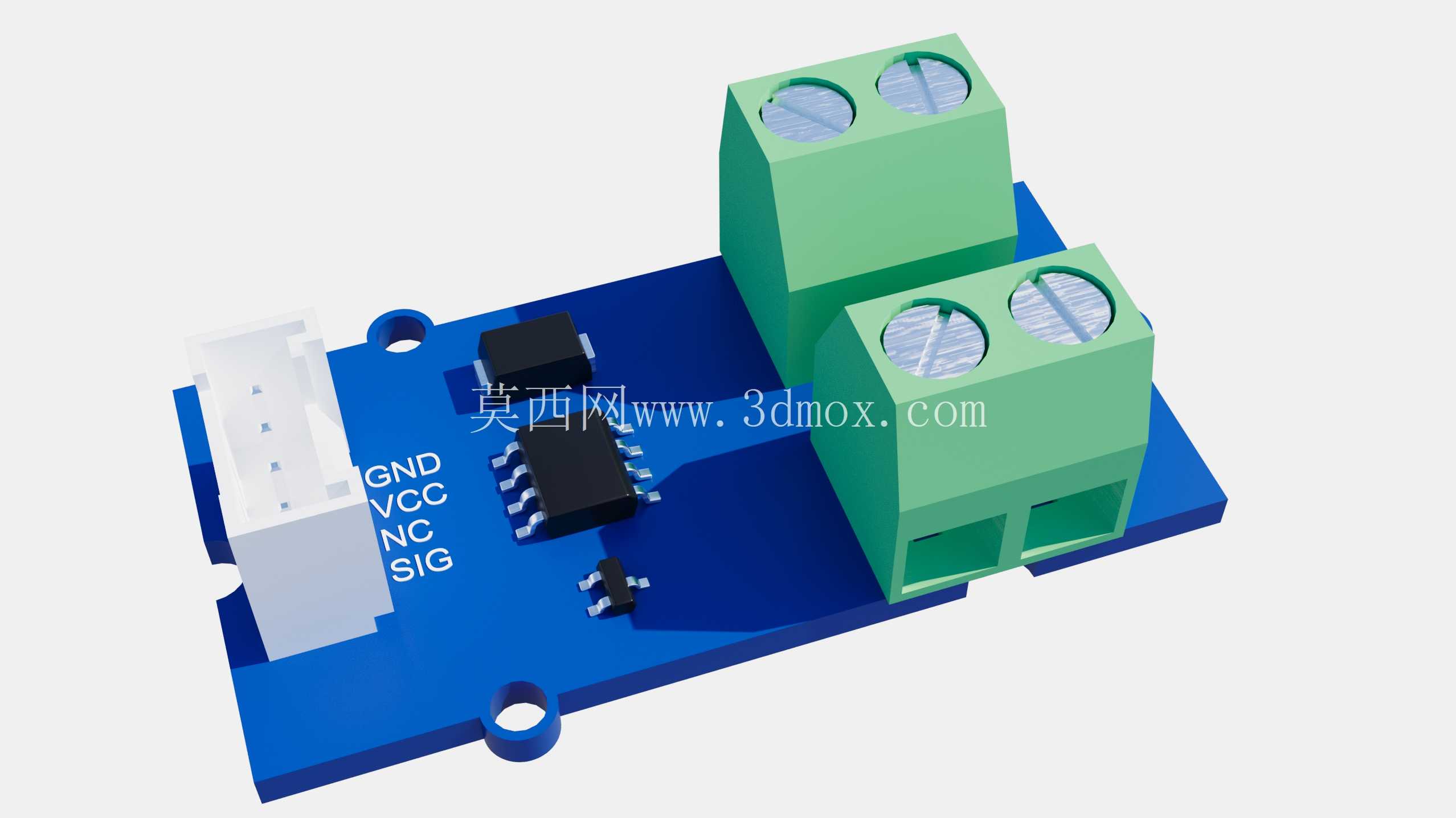

　　在嵌入式开发与小型电控系统搭建场景中，这类MOSFET开关模块是极为常用的功率通断执行部件，核心作用是通过低压控制信号实现高压大电流负载的通断控制，避免主控IO口直接驱动负载出现过流烧毁的问题。从结构设计来看，整个模块采用标准FR-4玻纤电路板作为承载基底，板体边缘预留两个对称的圆形安装孔，孔径适配M3规格的螺丝，可直接固定在标准型材框架、设备内壁或者实验台安装位上，安装孔的位置避开了板上所有元器件的投影区域，锁付螺丝时不会出现干涉碰件的问题。

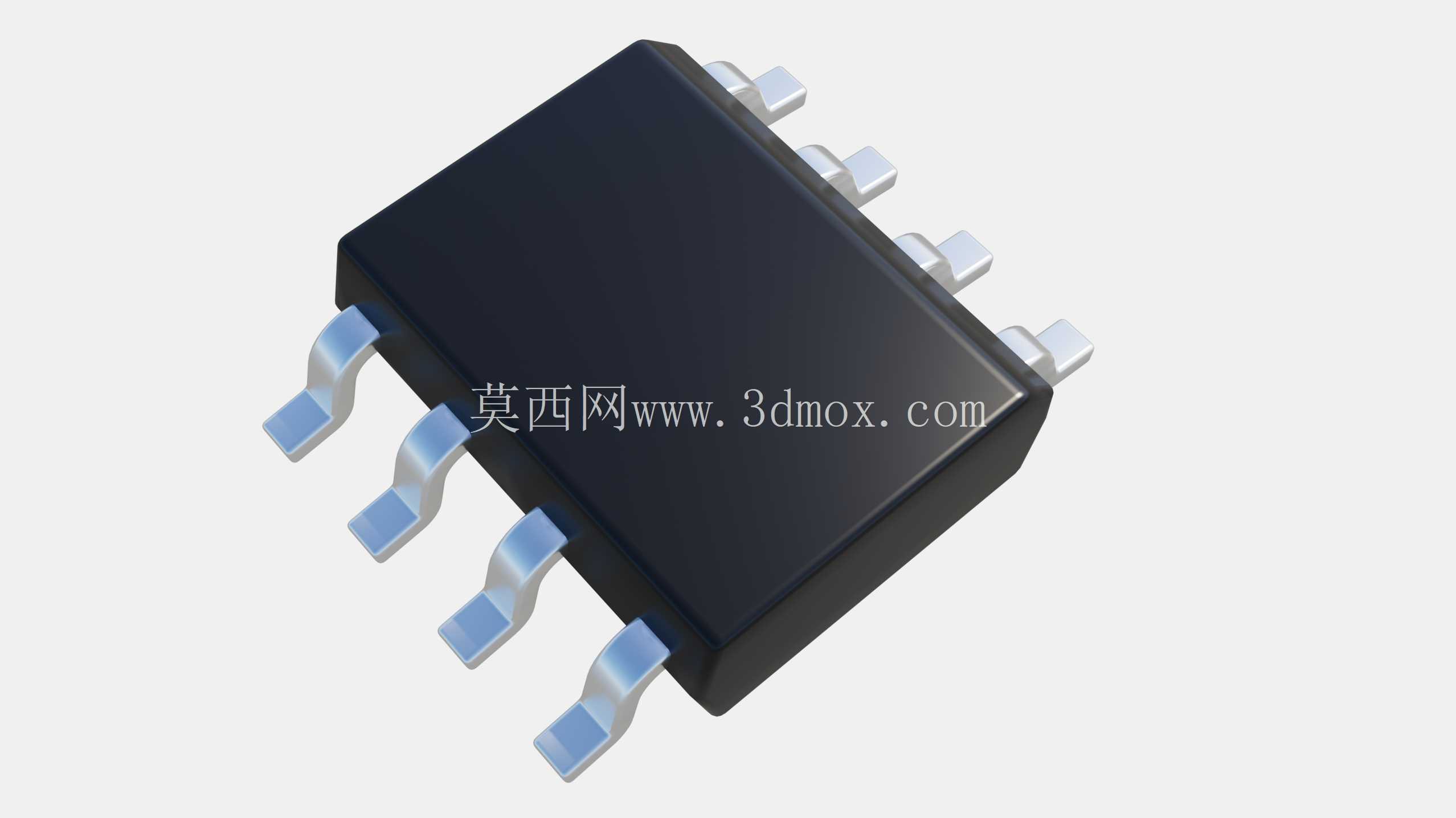

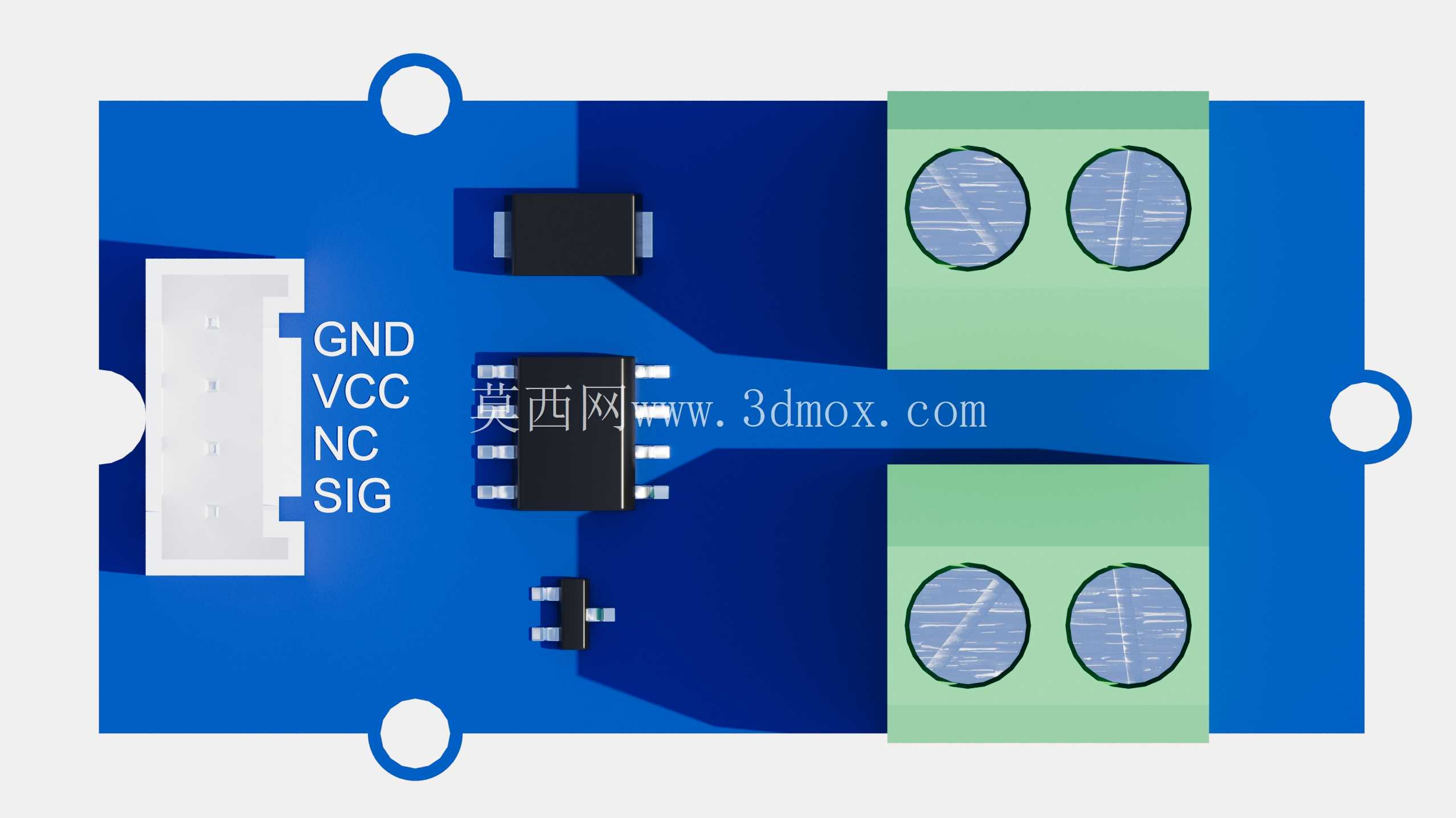

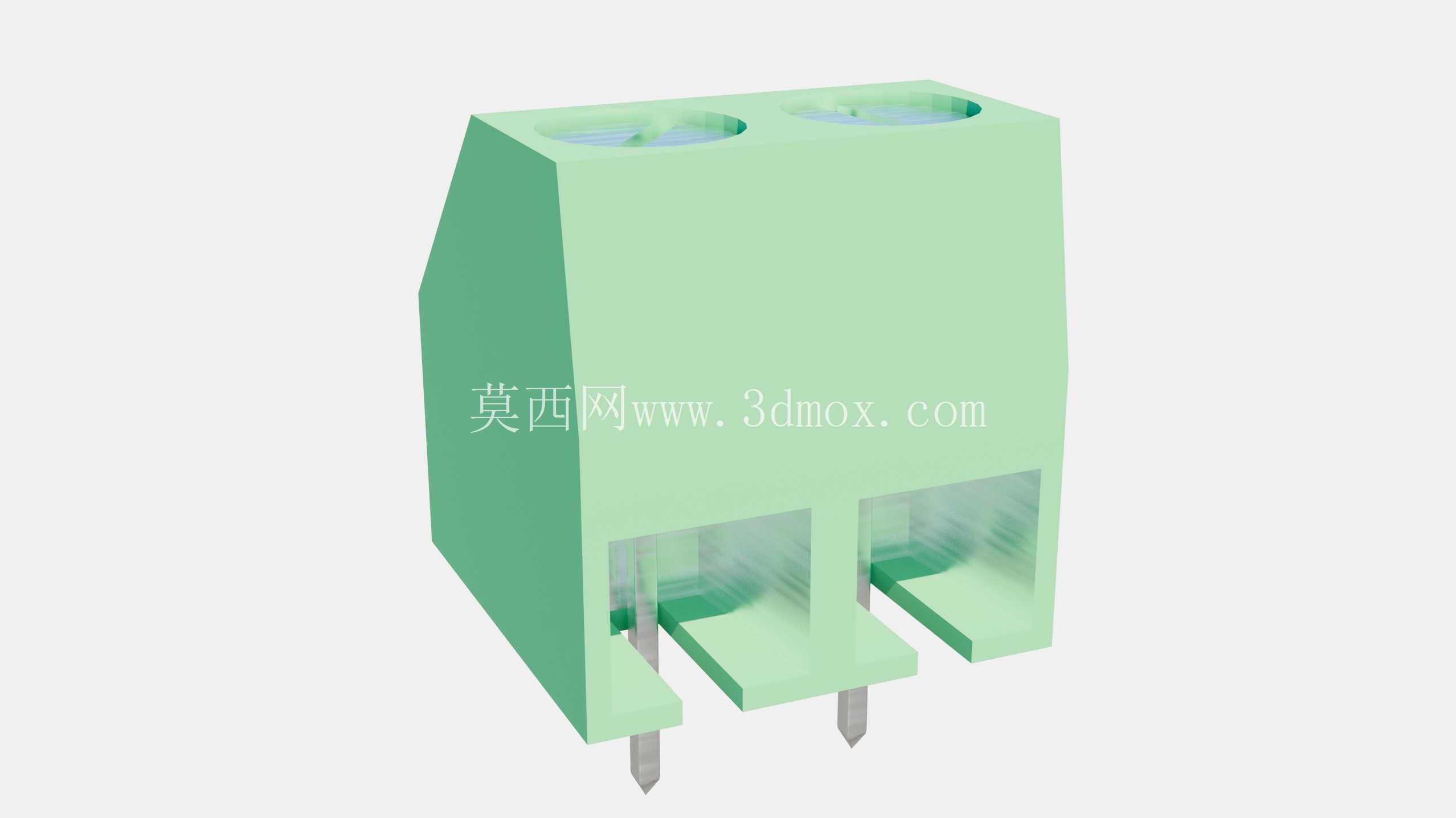

　　板载的两组绿色螺钉式接线端子是功率回路的外接接口，端子采用大间距设计，相邻引脚的电气间隙满足低压直流驱动场景的安规要求，端子顶部的压线螺丝为十字槽结构，可使用普通十字螺丝刀完成导线压接，适配线径范围覆盖0.5-2.5平方毫米的多股铜芯导线，能够承载持续10A以内的负载电流，满足小型电机、电磁阀、LED灯带这类常见外设的驱动需求。控制信号端采用标准Grove接口，也就是白色的4Pin防反接插座，引脚定义从左到右依次为GND、VCC、NC、SIG，插座带有防呆卡扣设计，插接线缆时不会出现插反的问题，省去了接线时核对引脚定义的步骤，适配通用的Grove连接线材，可直接对接主流的开源主控板扩展接口。板上的核心功率器件采用贴片封装的CJQ4435型P沟道MOSFET，器件布局紧贴接线端子的功率回路走线，尽可能缩短大电流路径的长度，减少走线阻抗带来的压降与发热问题，MOSFET旁搭配了对应的贴片电阻、电容元件，构成栅极驱动与保护电路，避免控制信号尖峰击穿器件栅极。整个模块的外形轮廓规整，所有外接接口都布置在板体的边缘位置，接线操作时不会被周边元器件遮挡，板上的丝印标识清晰标注了每个引脚的功能定义，即使没有配套说明书也能快速完成接线。

　　在实际项目选型中，这类模块的安装边界需要注意，接线端子的顶部比板体高出12mm左右，Grove插座的高度为8mm，板体背面没有布置突出的元器件，安装时板底与安装面之间不需要预留额外的避让空间，只要保证安装面平整即可。模块的功率回路与信号回路做了分区布局，信号走线远离功率大电流走线，减少大电流通断时对控制信号的电磁干扰，在驱动感性负载比如直流电机、继电器线圈时，板上预留的续流元件焊位可根据需求加装续流二极管，吸收反向电动势，提升模块工作的可靠性。

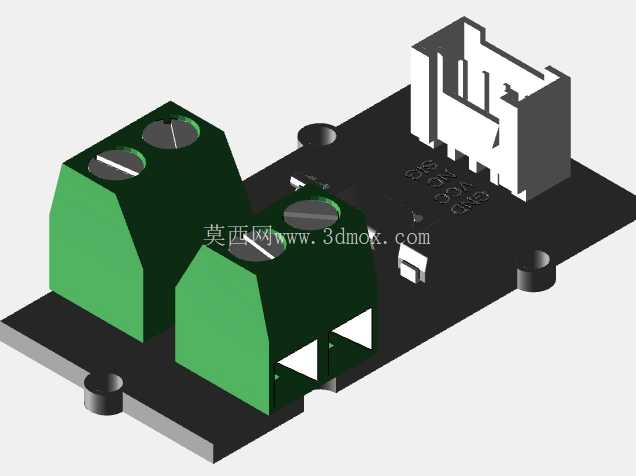

　　从三维建模的角度来看，这个模块的所有元器件都采用标准封装尺寸建模，接线端子的压线口、插座的卡扣结构、安装孔的倒角细节都做了还原，在做整机设备的结构装配时，可以直接导入这个模型进行干涉检查，提前预判接线空间、安装位是否匹配，避免实际打样组装时出现结构冲突。这类模块常应用在小型智能设备、教学实验平台、物联网终端节点的电控部分，用来控制负载电源的通断，相比直接使用继电器控制，MOSFET开关没有机械触点，不存在触点烧蚀、吸合弹跳的问题，开关寿命更长，工作时也没有机械噪音，适合需要频繁通断负载的应用场景。
