1:10比例遥控车后驱动轴总成结构设计

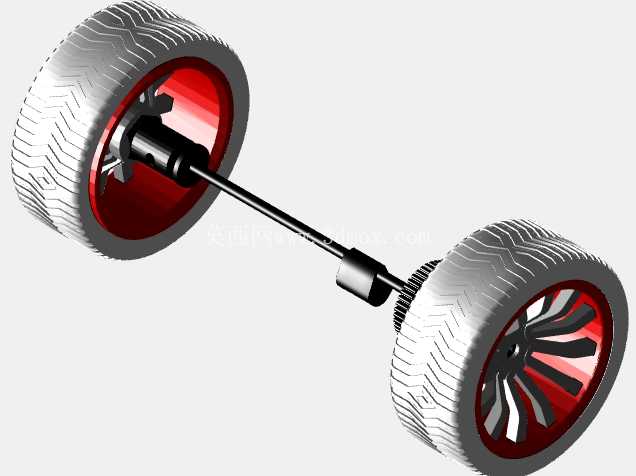

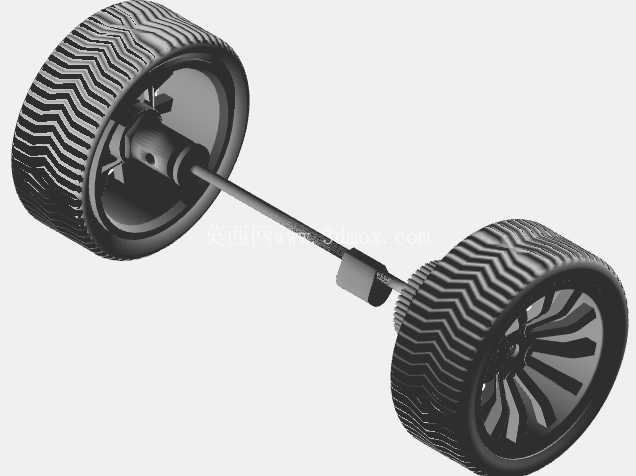

这套后驱动轴结构适配1:10比例遥控模型车的后置驱动布局，核心作用是将动力单元输出的扭矩稳定传递至两侧后轮，同时承担轮系定位、传动缓冲、部件集成安装的多重功能，是遥控车底盘动力传递路径里的核心承载构件。从实际装车场景来看，这类驱动轴多用于仿真攀爬、平跑竞速类1/10遥控车型的改装与原型开发，区别于传统分体式轴系需要额外搭配轴承座、传动齿固定座、传感器支架的零散装配方案，这套结构在设计阶段就把42T减速从动齿的安装位、磁铁固定支架、轮轴连接端做了一体化整合，能大幅减少底盘内的零散紧固件数量，降低装配时的同轴度调校难度。

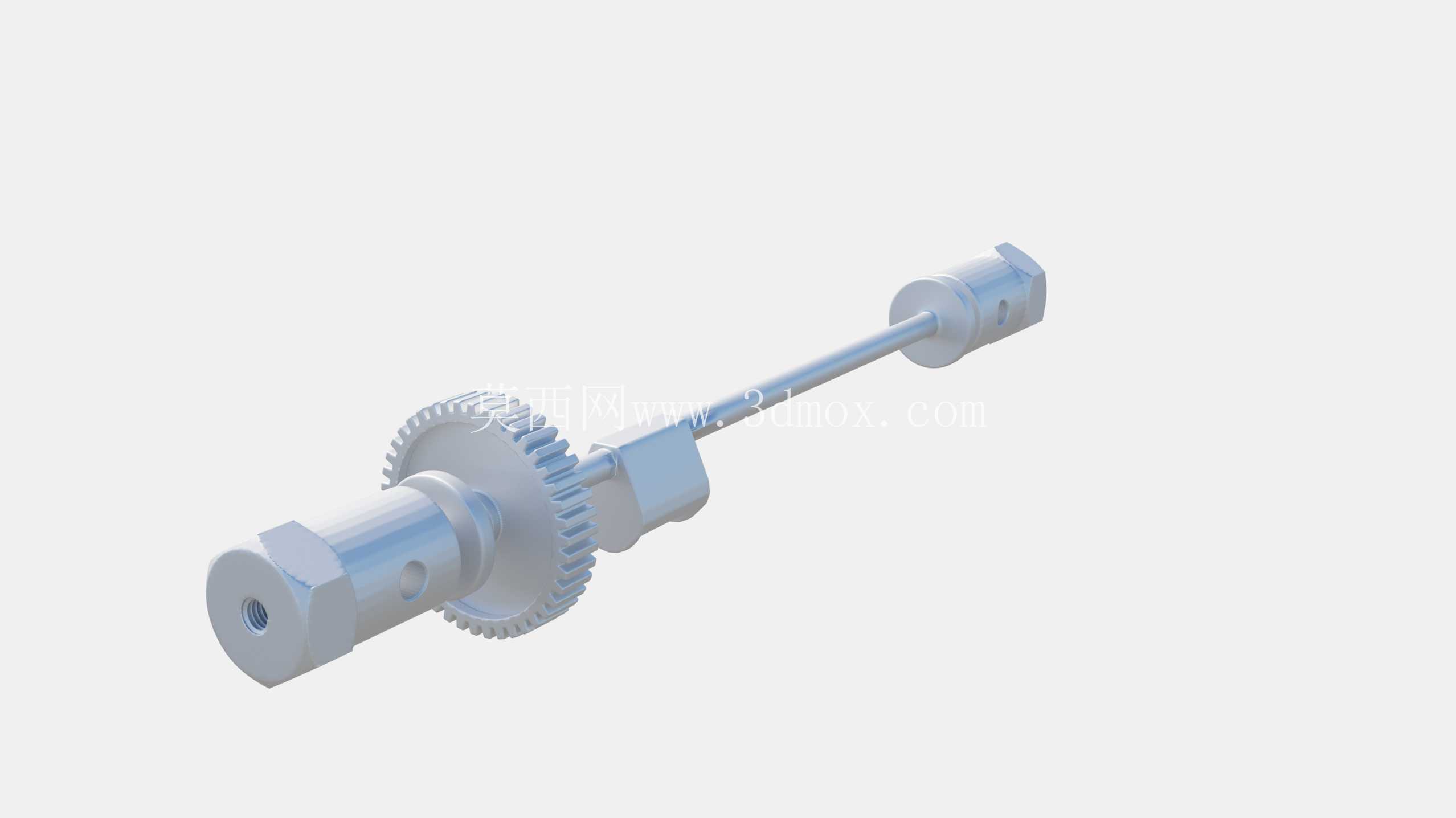

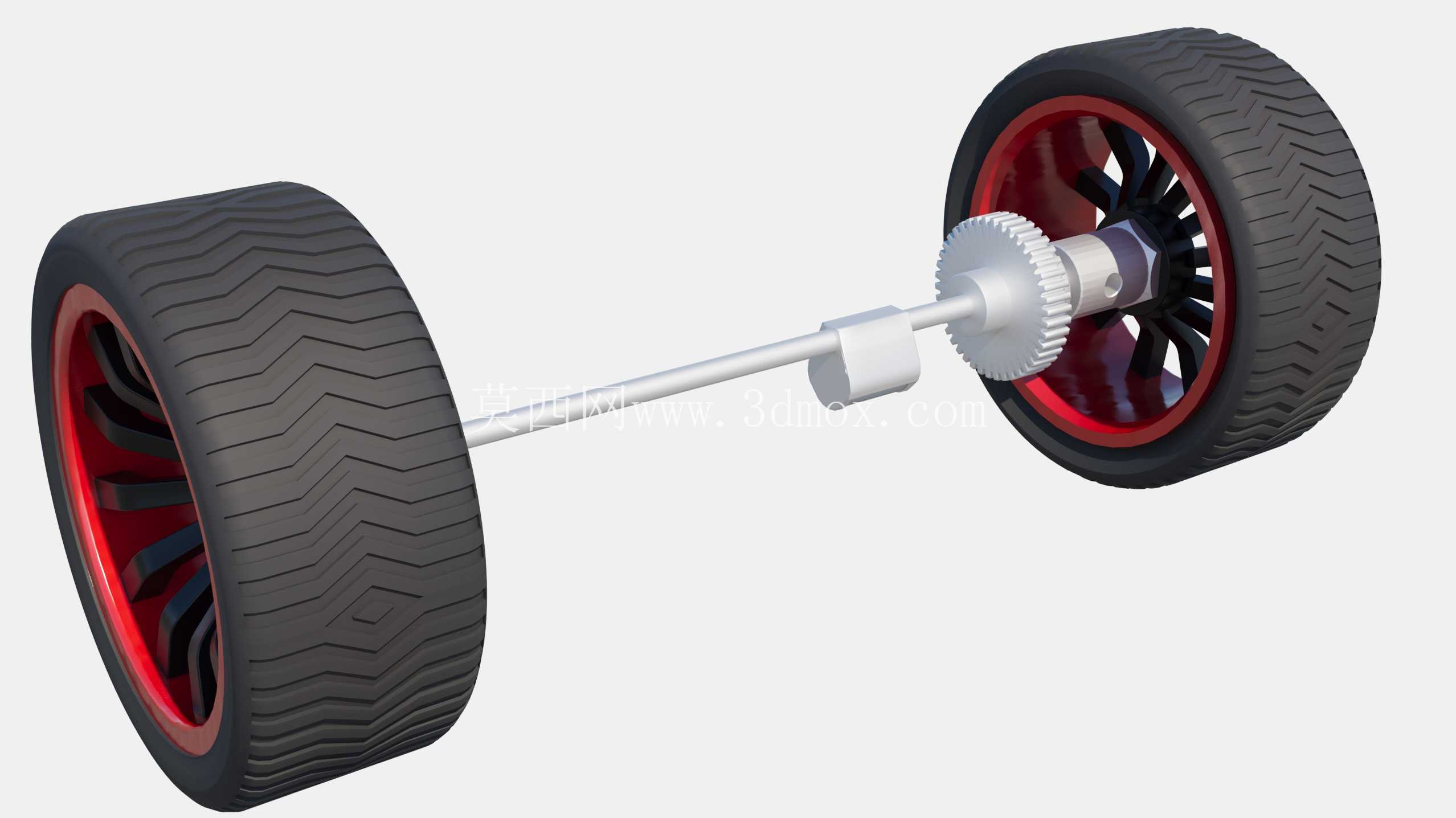

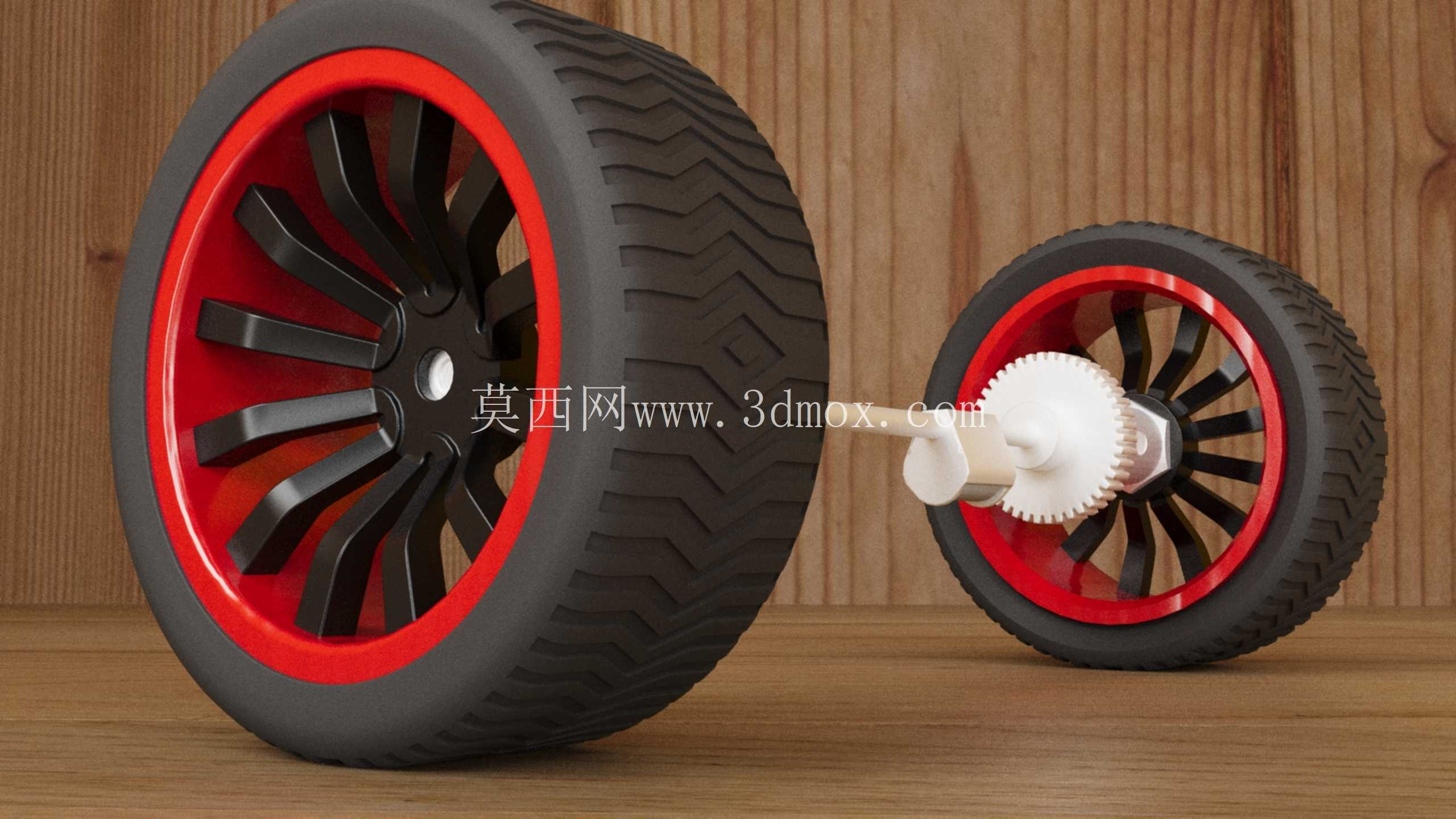

设计过程中优先考虑了SLM一体打印的工艺适配性，所有轴段的过渡圆角都控制在打印工艺可实现的自支撑范围内，避免后期去除支撑时破坏轴颈的配合精度；齿轮安装位采用扁位加轴肩的定位结构，不需要额外加装卡簧就能限制传动齿的轴向窜动，装配时只需将42T齿刺对准扁位压入到位，即可保证齿轮与轴系的周向固定，传递大扭矩时也不会出现齿跟转的打滑问题。两侧轮轴的安装端预留了65mm直径车轮的配合止口，止口深度与车轮轮毂的安装腔深度完全匹配，车轮装到位后轴端的固定孔刚好对准轮毂的销钉位，不需要额外加垫片调整轮距，能保证两侧车轮的轮距对称度控制在0.2mm以内，避免遥控车高速行驶时出现跑偏、轮胎偏磨的问题。

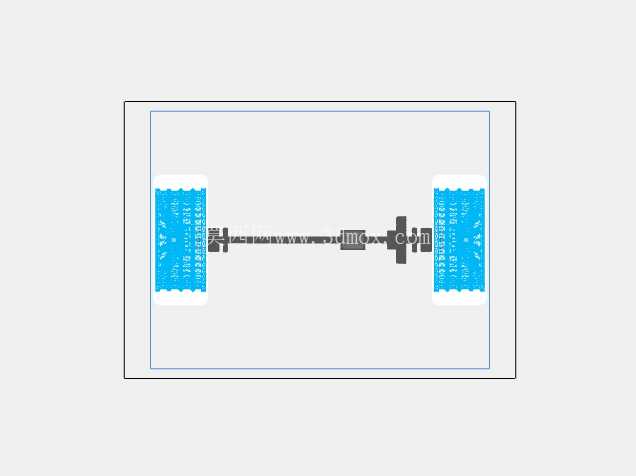

轴系中部的磁铁支架采用对称式悬臂结构，支架上的安装孔位适配常用的霍尔测速传感器感应磁钢，磁钢装入后与轴系保持同轴转动，传感器固定在底盘对应位置时，气隙能稳定控制在1-1.5mm的有效感应区间内，不会因为轴系转动的径向跳动出现信号丢失的问题。整个轴系的安装边界充分考虑了1/10遥控车底盘的常规布局尺寸，轴系总长度控制在底盘后轮拱的内侧宽度范围内，安装时两侧的轴承位直接卡入底盘预设的轴承卡槽，不需要额外设计固定压盖，轴承位的直径公差按基孔制配合要求设计，压入标准法兰轴承后既能保证转动顺滑，又不会出现轴承外圈跟转的旷量问题。

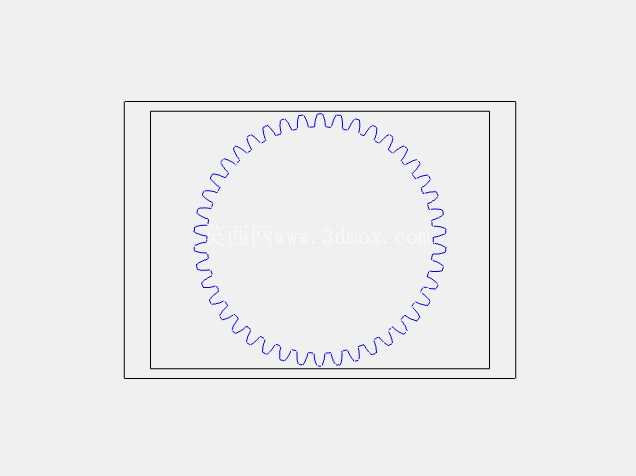

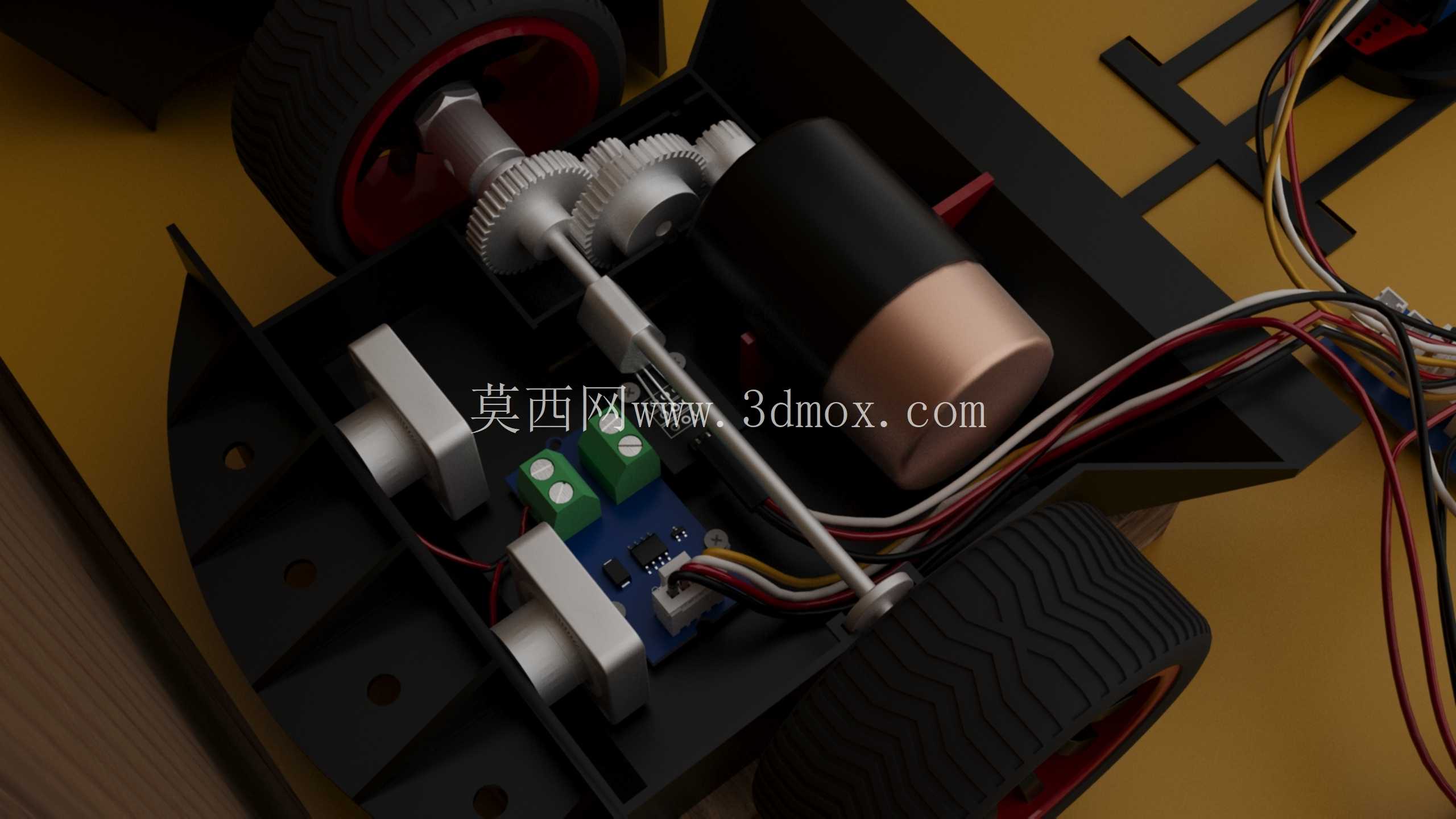

传动路径的匹配上，这套后轴的42T从动齿直接与动力电机输出端的主动齿啮合，齿比设定兼顾了低速攀爬的扭矩输出与平跑时的转速需求，齿轮的啮合中心距在设计时预留了0.1mm的可调间隙，适配不同模数的金属或尼龙主动齿更换需求，玩家调整齿隙时只需要微调电机安装位的固定螺丝即可，不需要对轴系本身做任何修改。轴体的受力截面做了等强度优化，在齿轮安装位、轴承支撑位这些应力集中的区域适当加大了轴径，在磁铁支架、轮轴连接端这些受力较小的区域做了轻量化挖槽，在保证轴系扭转刚度满足大油门扭矩冲击要求的前提下，尽可能降低了轴系自身的转动惯量，减少动力传递过程中的惯量损耗，提升遥控车的油门响应速度。

从实际装配验证的角度来看，一体化打印的轴系省去了分体轴系需要的多个零件对齐、同轴度校准的工序，普通玩家不需要专业的工装夹具就能完成整套后轴的装配，装配完成后的轴系径向跳动量能控制在0.05mm以内，高速转动时不会出现明显的震动，既适合个人玩家自制改装遥控车使用，也能作为小批量定制遥控车的标准后轴组件使用。
