适配树莓派5MP摄像头的定制安装外壳

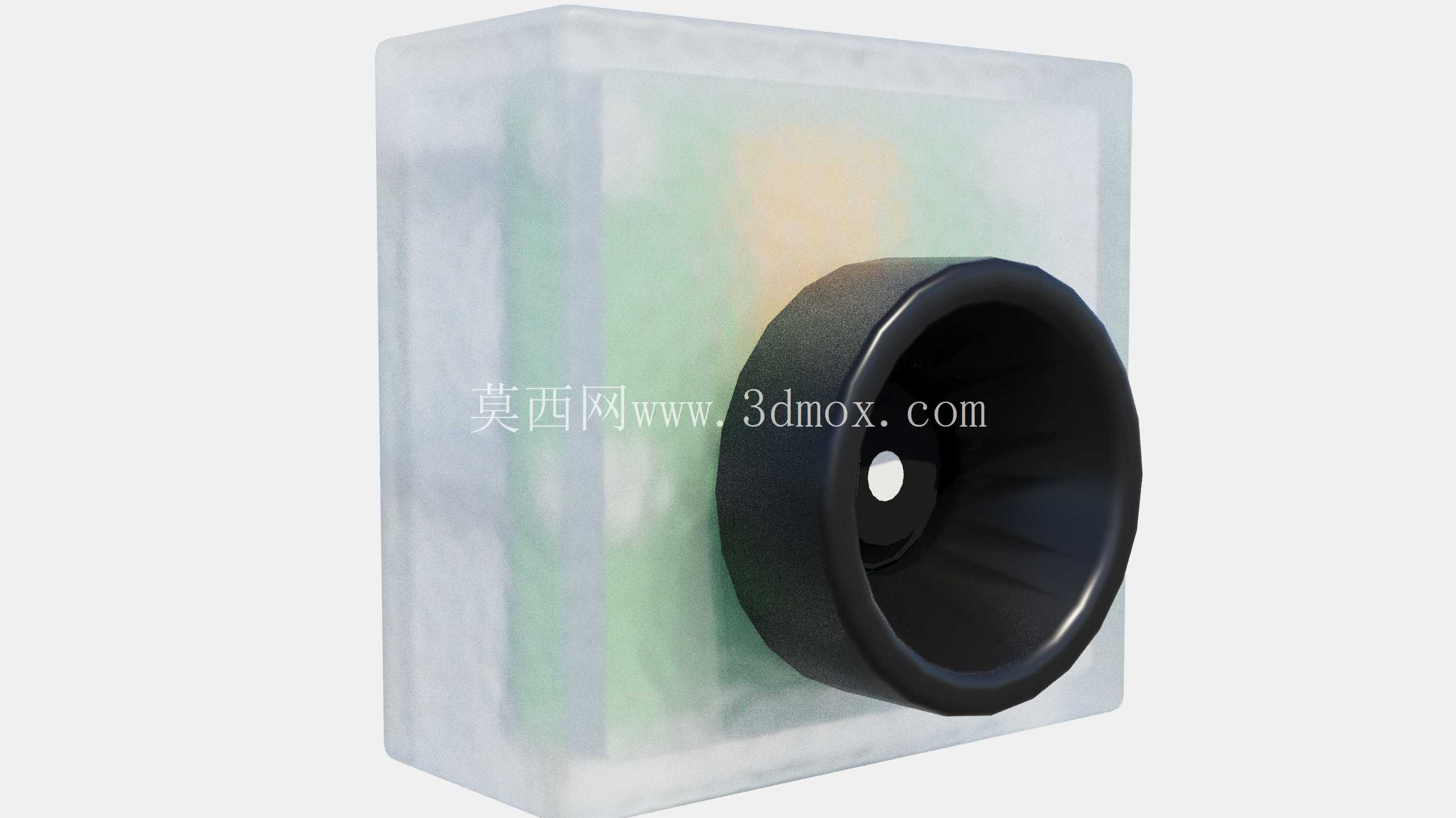

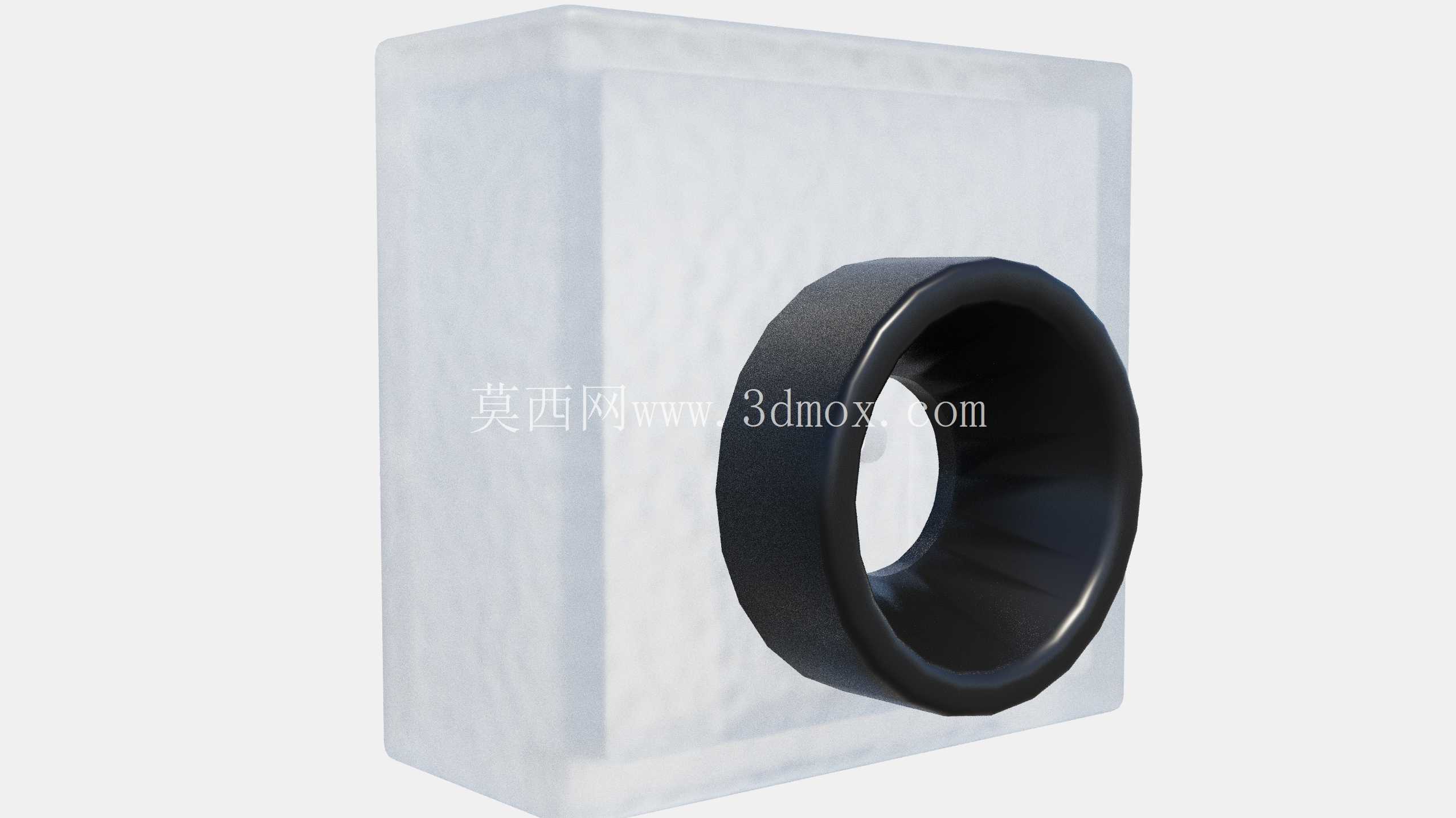

　　这款定制外壳主要面向嵌入式视觉开发场景，适配树莓派平台的5MP版本摄像头模组，在工业视觉检测、小型智能设备图像采集、桌面级视觉交互项目、DIY智能监控终端等场景中都能适用，解决了裸摄像头模组无防护、安装定位难、镜头易受磕碰沾灰的实际问题。从结构设计逻辑来看，外壳采用半透明磨砂材质作为主体壳体，既可以直观观察内部模组的安装对位情况，也能在一定程度上遮挡内部走线与电路板，兼顾实用性与外观整洁度；镜头位置采用内凹式的黑色喇叭形凸台结构，一方面可以给镜头留出足够的对焦空间，避免外壳遮挡镜头视场角，另一方面凸台高出壳体平面，能在设备发生轻微碰撞时优先接触受力，保护镜头镜片不被直接刮蹭。

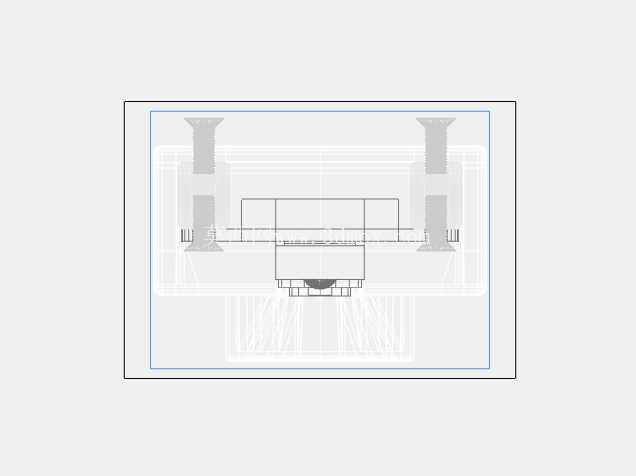

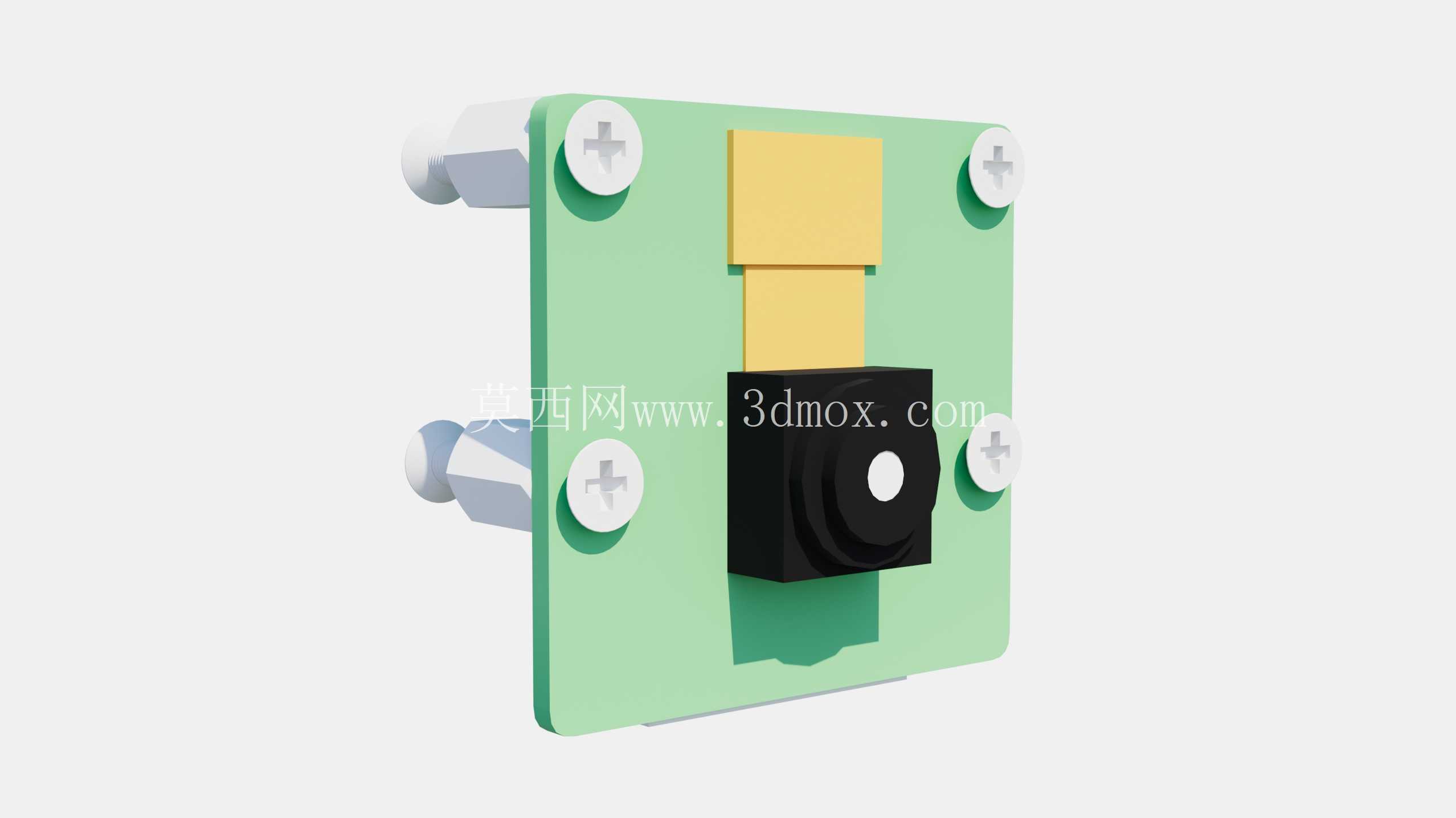

　　安装固定层面，整套结构配套了多规格的平头螺丝配件，包含4颗M2 5mm平头螺丝、可选配的4颗M2 8mm平头螺丝，以及1组4x M2 6mm规格的安装支架，螺丝全部采用平头设计，安装后螺丝端面与壳体表面齐平，不会出现凸起刮蹭周边设备的情况，适配不同厚度的安装基面需求——如果是直接将外壳固定在薄亚克力面板、3D打印设备框架上，选用5mm规格螺丝即可完成锁紧；如果需要在外壳与安装面之间加装缓冲垫片、或者穿过 thicker 的结构层固定，则可以选配8mm规格的螺丝，支架部分的孔位完全匹配树莓派摄像头模组的标准安装孔距，不需要额外对模组进行打孔改装，直接对位锁紧就能保证镜头光轴与外壳镜头孔的同轴度，避免出现视场偏移、画面边缘被壳体遮挡的问题。

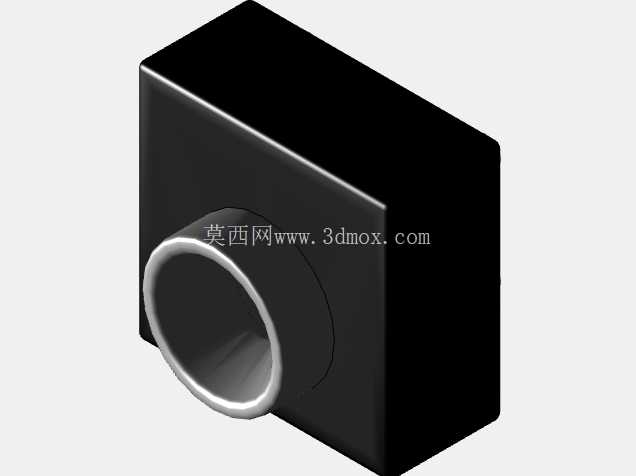

　　外壳的内部型腔完全贴合5MP rev1.3版本摄像头的PCB轮廓，放入后不会出现横向窜动，镜头位置的型腔做了0.2mm的让位间隙，既不会挤压镜头调焦环，也能避免模组在壳体内晃动导致的画面抖动；外壳边缘做了R0.5的圆角处理，没有尖锐棱角，在手工组装、设备调试过程中不会划伤操作人员，也能减少外壳磕碰时的应力集中，降低壳体开裂的概率。从安装边界来看，外壳整体为方形薄块结构，安装时只需要在安装基面预留对应尺寸的方形让位区域，镜头凸台向外伸出的长度经过测算，不会超出常规小型智能设备的外壳边界，不管是嵌入到桌面机器人的头部面板、小型检测设备的观测窗口，还是固定在DIY智能监控的支架上，都不会出现结构干涉。

　　实际使用过程中，半透明的壳体不会阻挡摄像头模组FPC排线的走线，排线可以从壳体侧边的预留缝隙引出，连接到树莓派的CSI接口，不需要在壳体上额外开设走线槽，减少了加工工序的同时也能避免排线被壳体棱边磨损。镜头位置的凸台内壁做了哑光消光处理，避免环境光线在壳体内壁形成反光投射到镜头表面，造成画面出现眩光、光斑的问题，提升成像质量。整套结构的设计没有多余的装饰性特征，所有结构特征都服务于安装便利性、防护性能与成像稳定性，在满足结构强度要求的前提下尽可能做薄壳体厚度，减少整体占用空间，适配各类空间受限的嵌入式视觉项目安装需求，组装过程不需要专用工具，只用普通十字螺丝刀就能完成全部螺丝的锁紧，模组拆装维护也十分方便，松开固定螺丝就能取出摄像头模组进行调焦、更换，不需要破坏外壳结构。
