6-12V迷你直流30mm钻头研磨装置结构

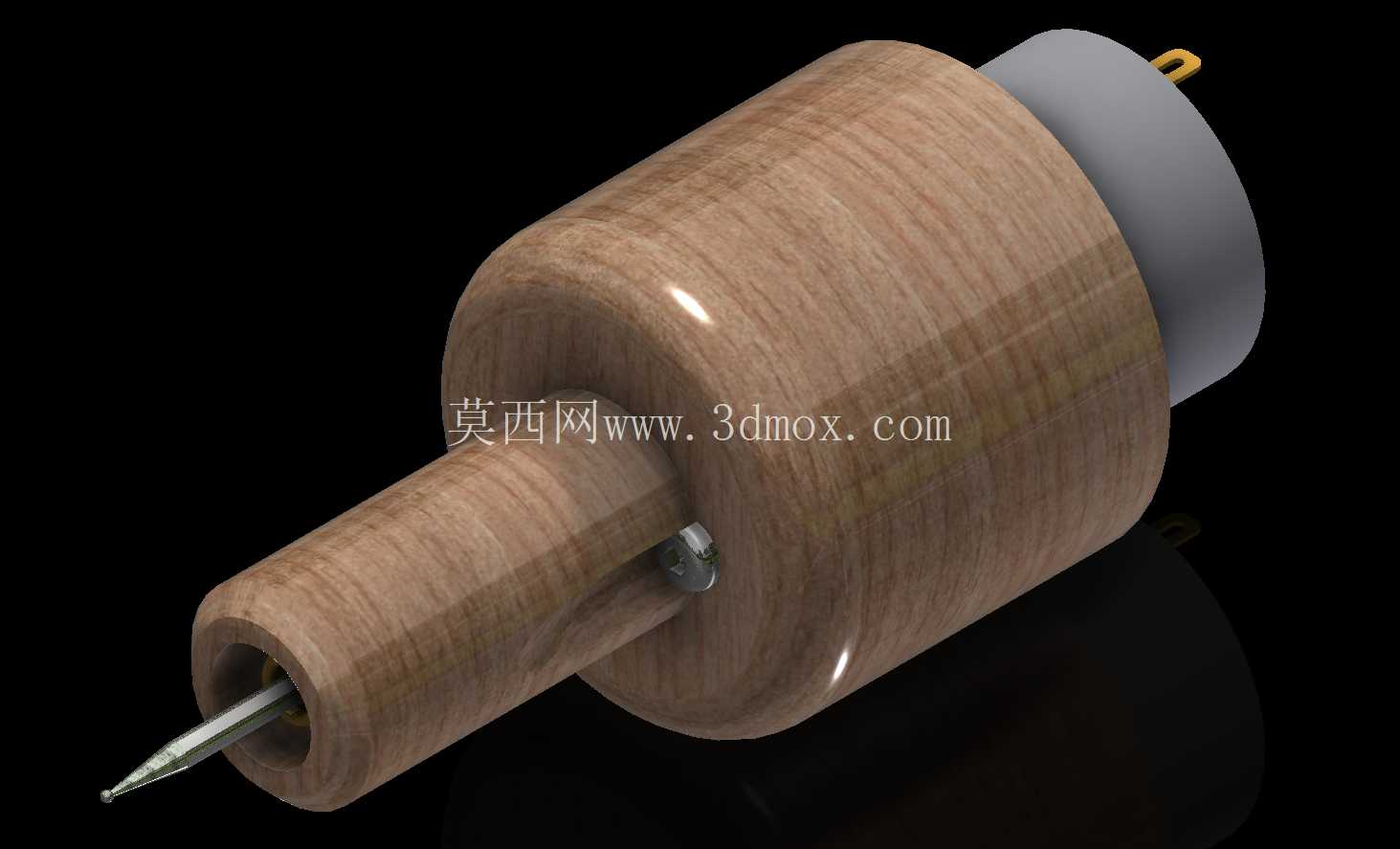

　　这款小型研磨装置主要面向小型加工工位、维修间、户外抢修等场景下的小直径钻头快速修磨需求，适配6-12V直流供电场景，可直接接驳常见的低压直流电源、车载电源或者小型储能电池使用，无需依赖固定工业供电回路，对于流动维修作业、现场零散修磨场景的适配性较强。装置主体的研磨执行端采用30mm规格的研磨轮配置，夹头最大夹持直径为3mm，可覆盖常见的微型钻头、小型硬质合金钻头的刃口修磨作业，修磨过程中无需将钻头从原有作业工装中完全拆卸，仅需对准研磨位即可完成刃口角度修正，大幅降低小钻头修磨的对位难度。

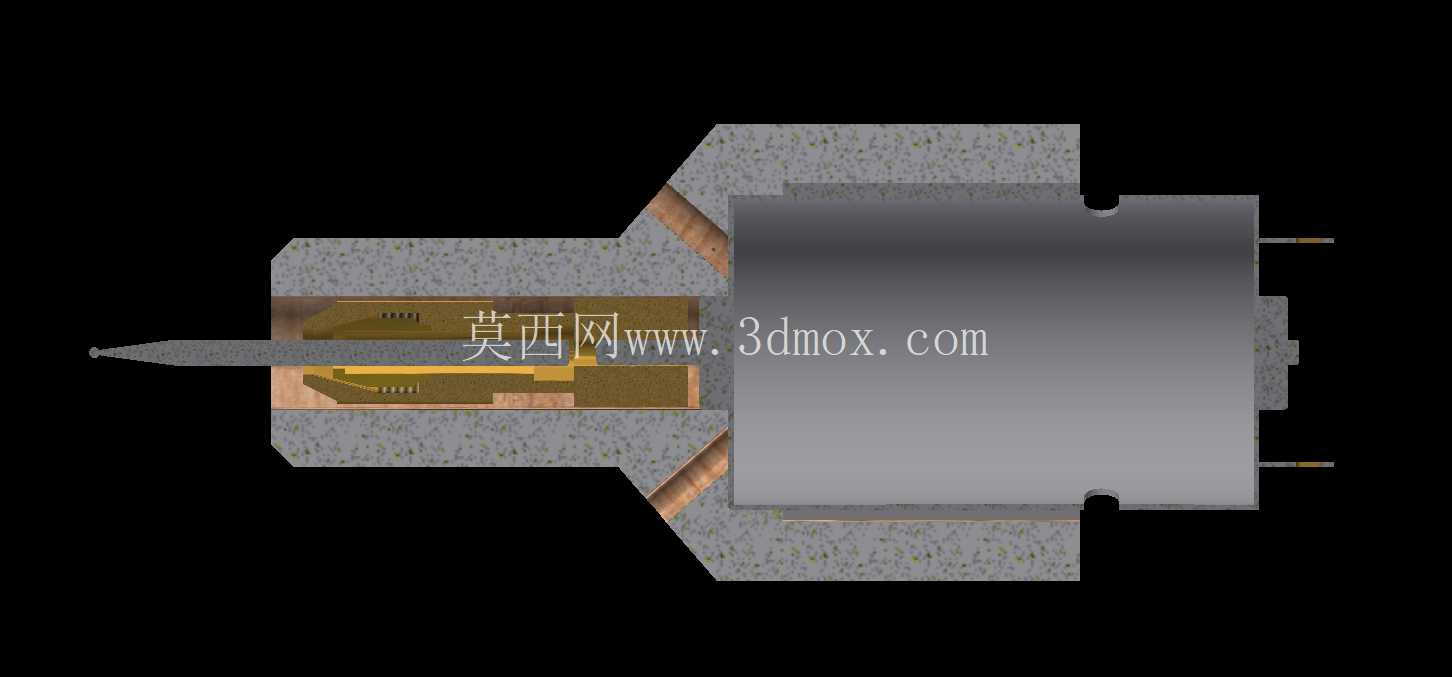

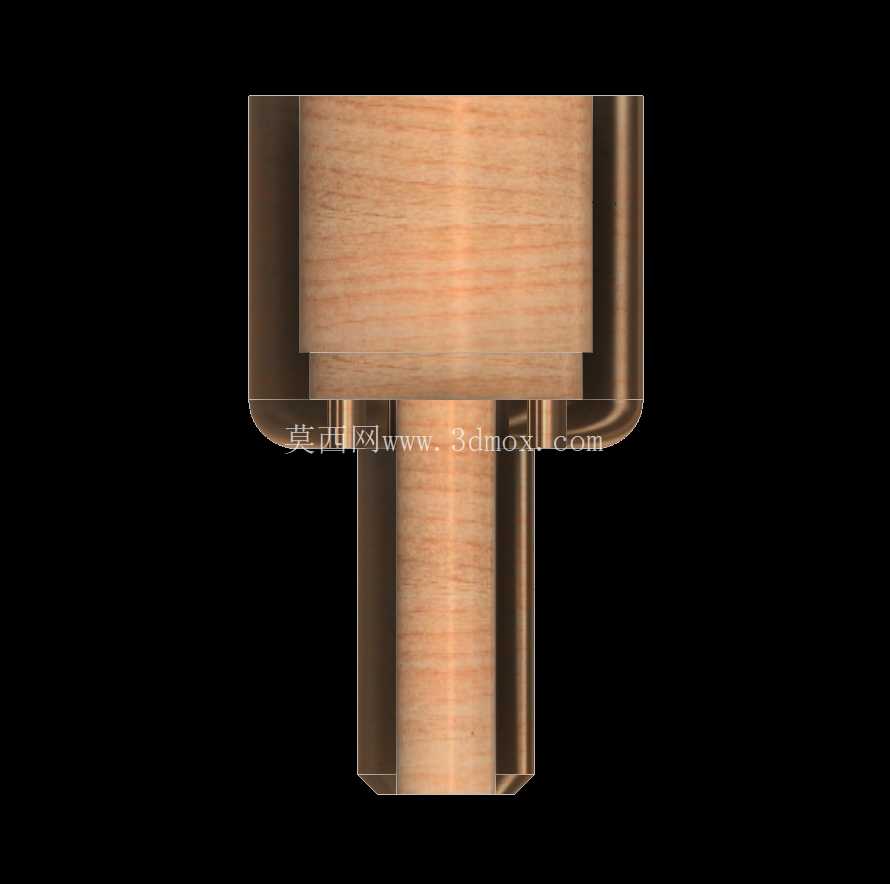

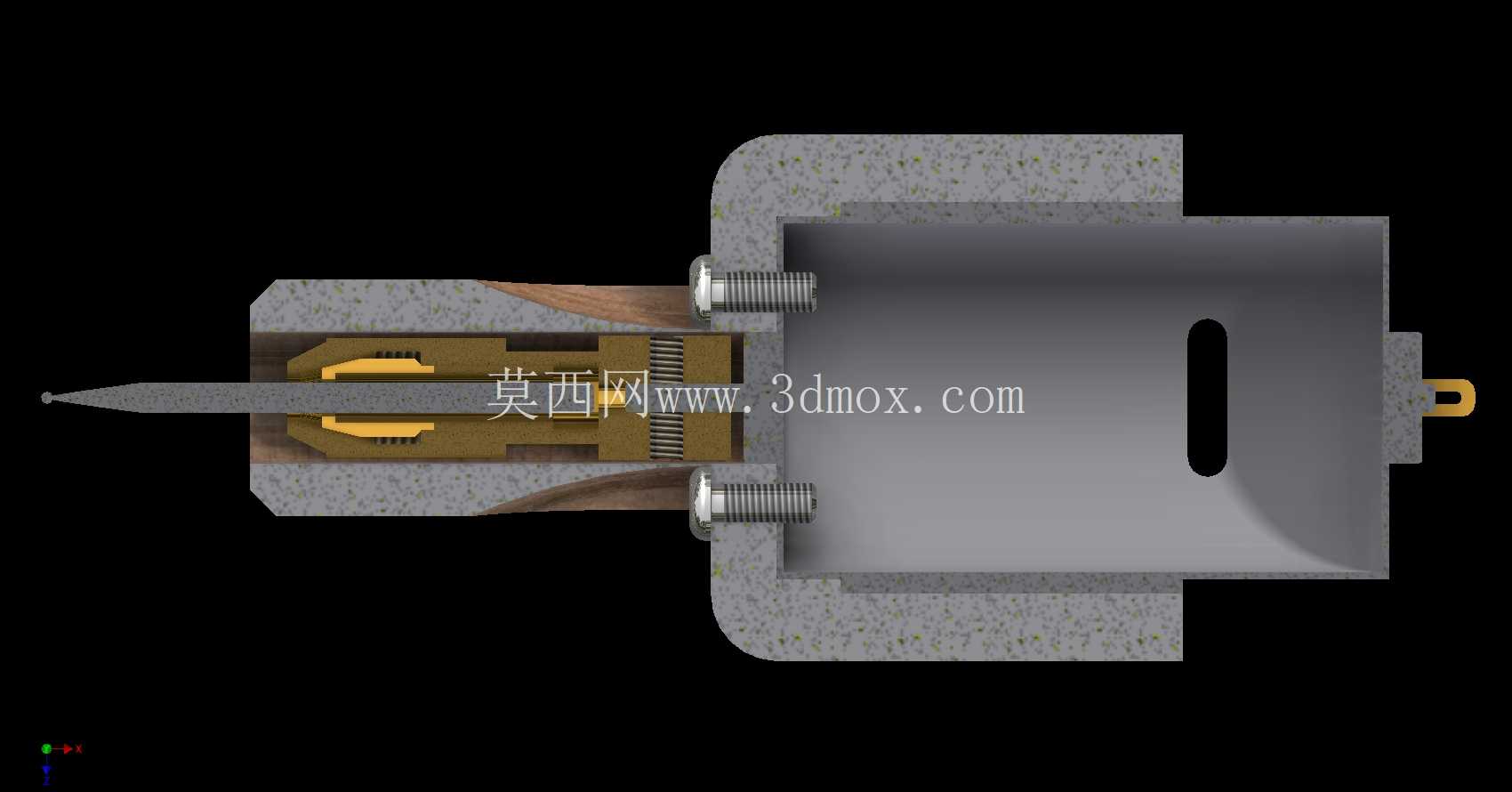

　　从结构设计逻辑来看，装置采用分体式同轴布局，动力输出段与研磨执行段通过快拆式卡盘结构连接，夹头采用三爪自定心结构，夹持钻头后可自动保证刃口与研磨面的相对角度，无需操作人员反复调整对刀角度，对于缺乏专业刃磨经验的一线作业人员十分友好。外壳采用分体式抱箍安装结构，上下壳体通过两颗对称布置的紧固螺栓实现锁紧，安装时无需专用工装，徒手配合普通扳手即可完成拆装维护，外壳内壁预留有电机走线槽与散热间隙，可保证长时间连续作业时动力段的热量及时散出，避免直流电机过热退磁。

　　装置的安装边界十分紧凑，整体径向最大尺寸不超过80mm，轴向总长度控制在150mm以内，可直接固定在小型工作台侧边、工具柜侧壁或者移动维修工具箱内，不会占用过多作业空间，固定位预留有两个对称的安装孔位，可适配M4规格的紧固螺丝完成固定，安装面的平面度要求不高，普通金属或者硬质木质台面均可完成固定。研磨作业区域设置有半封闭的挡屑结构，修磨过程中产生的金属磨屑会被挡屑结构阻挡在固定区域内，不会随意飞溅划伤操作人员，同时挡屑结构采用快拆设计，清理积屑时仅需向外拔出即可完成拆卸，无需拆解整机结构。

　　动力段采用低压直流有刷电机配置，输出轴通过减速结构与研磨轮连接，输出转速控制在适合钻头修磨的区间内，既不会因为转速过高导致钻头刃口退火，也不会因为转速过低出现修磨效率差、刃口毛刺多的问题。夹头的锁紧结构采用弹簧式自锁紧设计，插入钻头后仅需松开锁紧套即可自动完成夹持，拆卸钻头时只需向后拉动锁紧套即可松脱，单手即可完成钻头的装拆操作，适配单人快速作业的需求。从结构建模的细节来看，各零部件的配合公差均按照小批量机加工的工艺要求设定，外壳的抱箍配合面预留0.1mm的装配间隙，可适配普通3D打印或者简易车削加工的精度要求，降低自制加工的难度；内部传动部件的同轴度公差控制在0.02mm以内，可保证研磨过程中运转平稳，不会出现抖动导致刃口修磨角度偏差的问题。走线位置预留有足够的线径空间，可适配0.75平方毫米的常规低压导线，接线位置设置有绝缘挡片，可避免作业过程中金属碎屑掉落导致电路短路的问题。这款装置的设计没有追求过高的自动化程度，核心围绕小型场景下钻头快速修磨的实际需求，在保证修磨精度满足普通钻孔作业要求的前提下，尽可能压缩整体体积、降低供电要求、简化操作步骤，让没有专业工具磨床使用经验的一线人员也能快速完成小钻头的刃口修复，减少备用钻头的储备量，降低零散作业的工具成本。
