大众帕萨特乘用车飞轮齿圈总成结构

在乘用车动力传动系统的匹配设计中，飞轮齿圈组件是衔接发动机启动工况与动力输出工况的核心承载零件，这套适配大众帕萨特动力单元的飞轮齿盘结构，完全围绕横置前驱乘用车的机舱布局边界做了针对性的结构优化。日常车辆启动过程中，起动机驱动齿轮会与齿圈外齿啮合，带动曲轴完成初始转动，达到发动机点火转速后起动机齿轮退回，这一过程要求齿圈具备足够的齿面抗冲击能力，同时飞轮本体需要承担曲轴转动惯量调节的作用，保证发动机怠速运转时的转速平稳性，避免各缸做功间隔带来的转速波动传递到变速箱输入端。

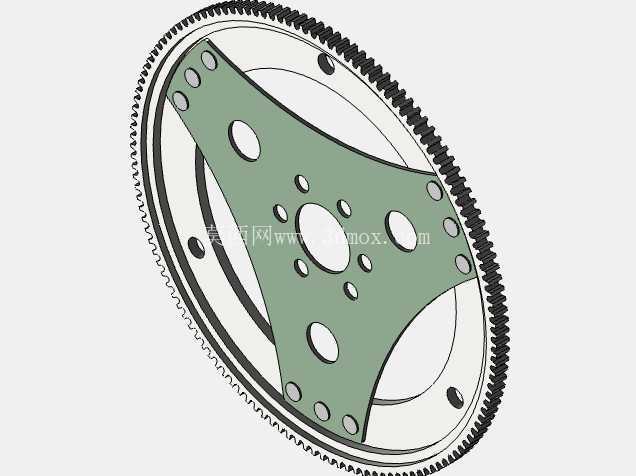

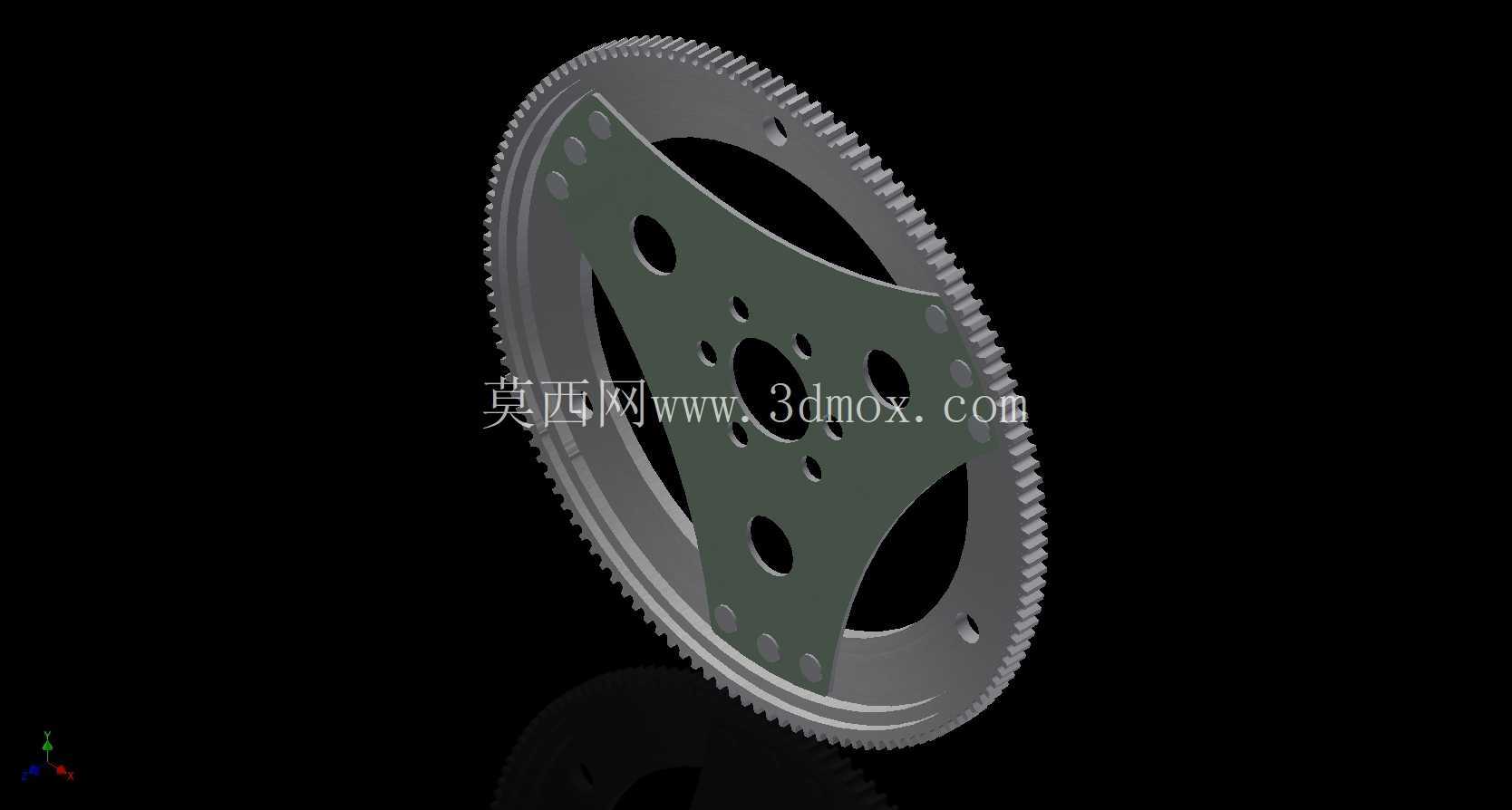

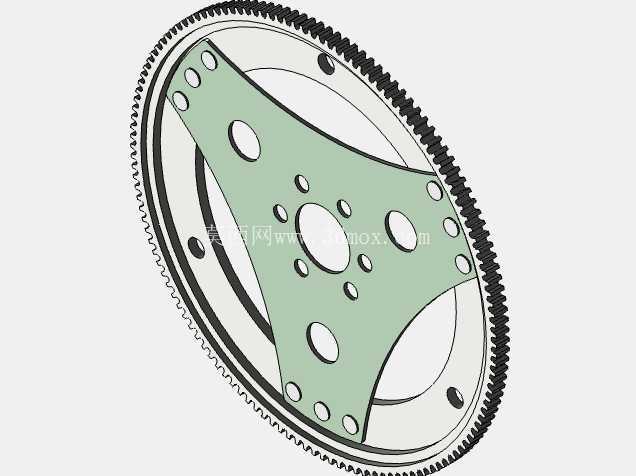

从结构设计逻辑来看，这套齿盘采用了分体组合式的结构思路，外圈是高频淬火处理的齿环部分，内圈连接盘采用冲压成型的辐板式结构，辐板上开设的多组大小不一的通孔，并非单纯的减重设计——不同孔径的孔位分别对应曲轴法兰的定位销孔、离合器压盘的安装固定孔，还有部分孔位是动平衡校正时的去重孔，在零件完成齿圈压装、法兰面精加工后，会做整组件的动平衡测试，根据不平衡量的位置在对应辐板区域钻孔去重，保证组件高速旋转时的振动量控制在乘用车动力系统的允许范围内。齿圈与内连接盘采用过盈压装的工艺配合，压装前会将齿圈做加热膨胀处理，套装到连接盘的定位止口后自然冷却，形成可靠的过盈连接，避免发动机长期运转过程中齿圈出现松动移位，导致启动打齿的故障。

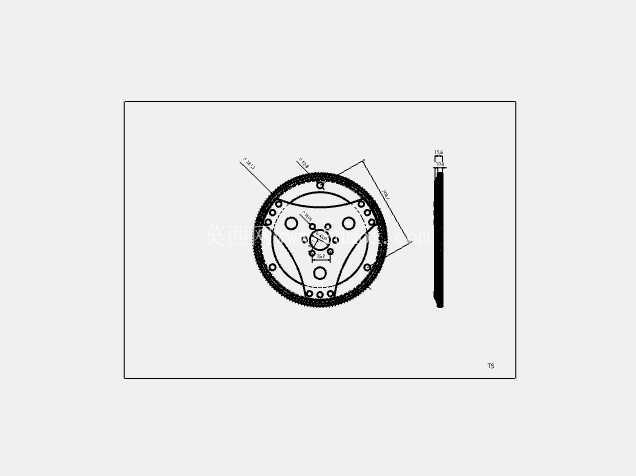

尺寸边界上，这套组件的外径控制在287mm，刚好适配横置前驱车型机舱内发动机与变速箱连接端的径向空间，不会与周边的启动机安装位、离合器壳体产生运动干涉；齿宽设定为10mm，既保证了启动时起动机齿轮与齿圈的啮合接触长度，避免啮合面积不足导致的齿面压溃，又不会额外增加组件的轴向尺寸，给离合器片的安装留出足够的轴向空间。齿部参数采用2.1模数、135齿的设计，匹配帕萨特车型配套起动机的驱动齿轮参数，保证啮合时的传动比合适，启动转速符合发动机点火的转速要求，同时齿形做了对应的齿顶倒角处理，让起动机齿轮在伸出啮合时能更顺畅地导入，减少顶齿、打齿的概率，提升启动系统的使用寿命。

实际装车应用场景中，这套飞轮齿盘安装在发动机曲轴的输出端，一侧通过法兰螺栓与曲轴端面刚性连接，另一侧与离合器压盘、离合器片配合，将发动机输出的扭矩传递到变速箱输入轴。除了启动啮合和惯量调节的作用，辐板上的信号孔还能给曲轴位置传感器提供转速信号参考，让发动机ECU精准判断曲轴的转角位置，控制点火和喷油正时。设计过程中需要重点校核几个核心边界：首先是齿圈的齿面硬度，需要达到HRC45-55的范围，兼顾齿面的耐磨性和芯部的韧性，承受启动瞬间的冲击载荷；其次是连接盘的平面度要求，与离合器压盘贴合的端面平面度公差需要控制在0.1mm以内，避免压盘安装后出现偏斜，导致离合器结合时抖动、打滑；还有组件的轴向跳动量，旋转时的齿圈径向跳动不能超过0.2mm，否则会导致起动机啮合时出现间歇性打齿，产生异响同时加剧齿面磨损。

从建模实现的角度来看，绘制这套组件时需要先确定曲轴安装法兰的基准轴线，以此为基准搭建齿圈的分度圆，通过齿轮参数化生成外齿的渐开线齿形，再根据安装孔位的位置度要求绘制辐板的轮廓和各孔位特征，需要注意不同孔位的深度、倒角要求，还有齿圈与连接盘配合的止口尺寸公差，过盈量需要控制在合理范围，过大会导致压装时齿圈开裂，过小则容易出现运转松动。另外在装配验证环节，需要模拟起动机齿轮的啮合行程，检查全齿宽范围内的啮合接触斑点，确认没有齿向干涉，同时模拟离合器压盘的安装状态，检查各固定螺栓的安装空间是否足够，有没有工具操作的空间干涉，这些细节都是实际产品开发中需要反复校核的内容，也是三维建模过程中需要提前规避的结构问题。
