绘图圆规配套铅笔夹持固定结构

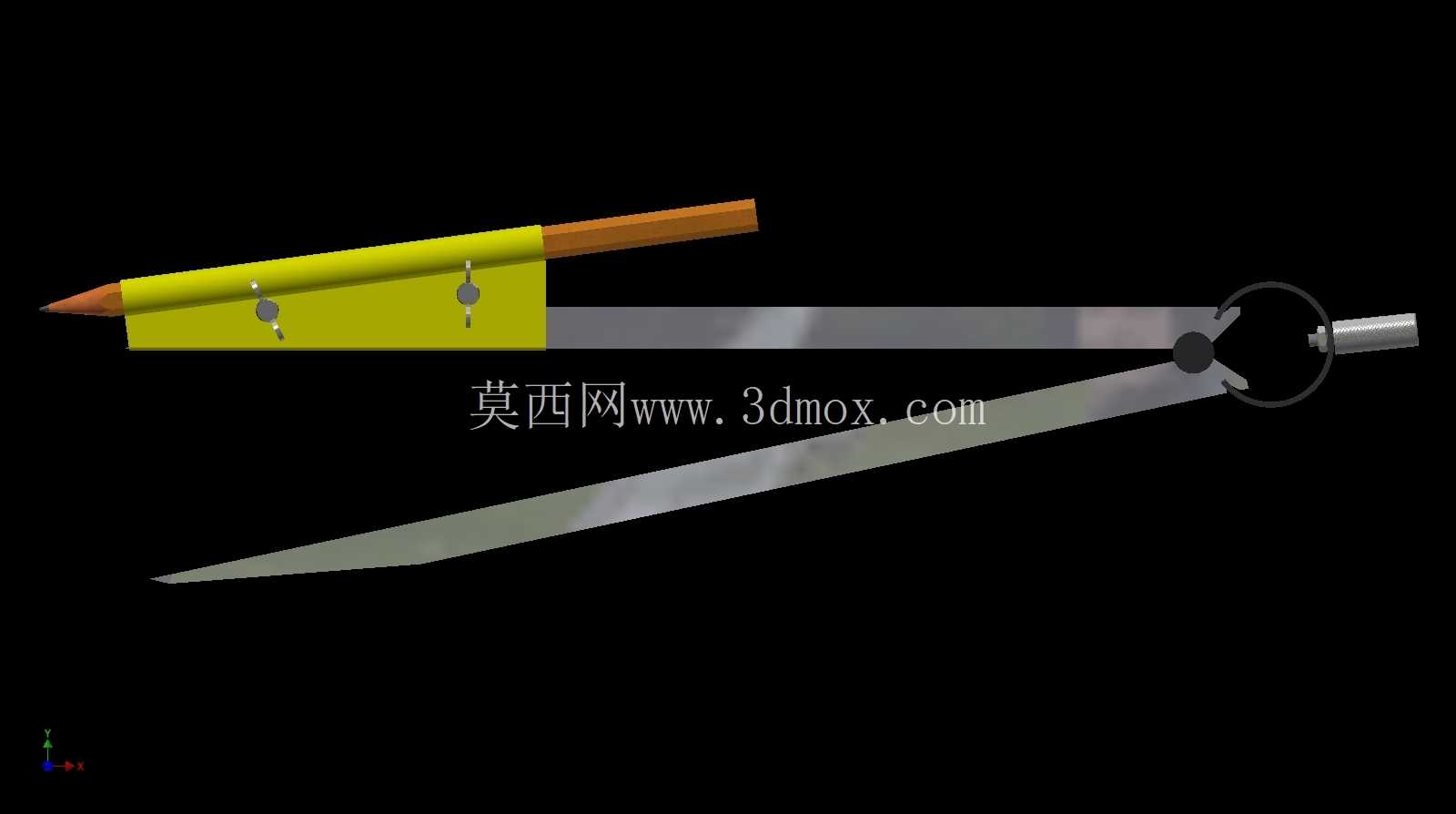

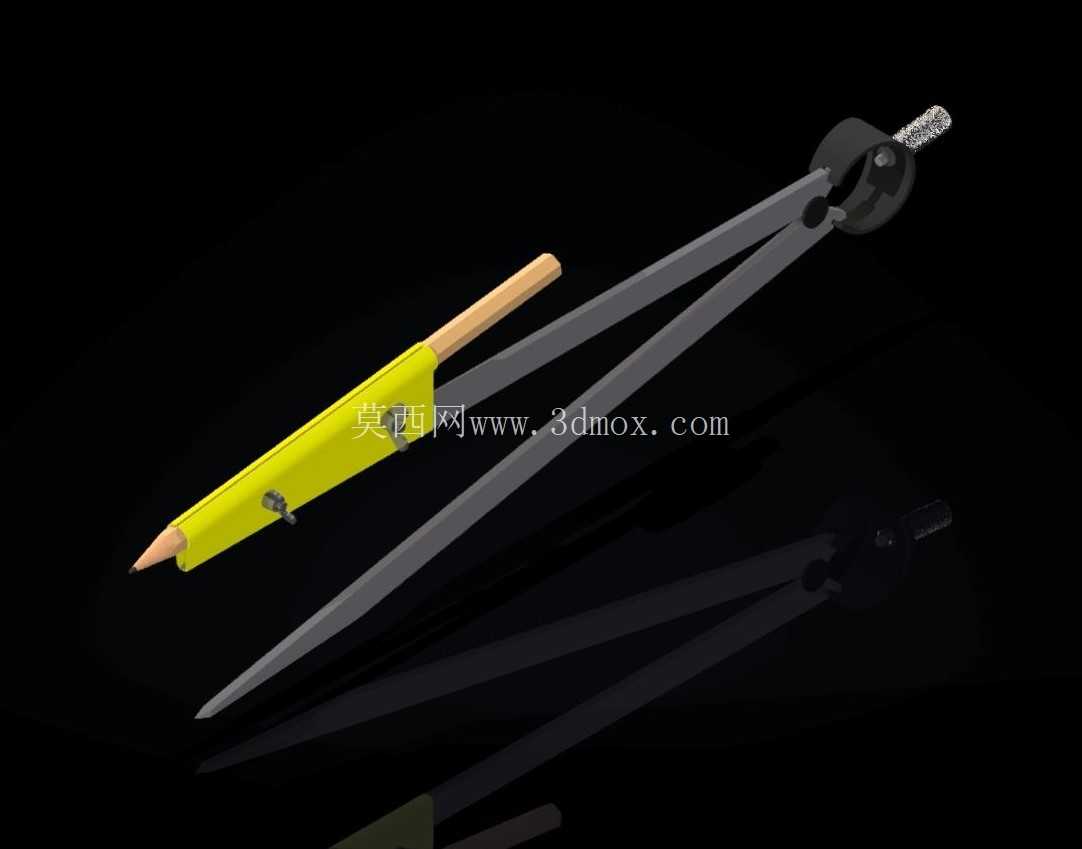

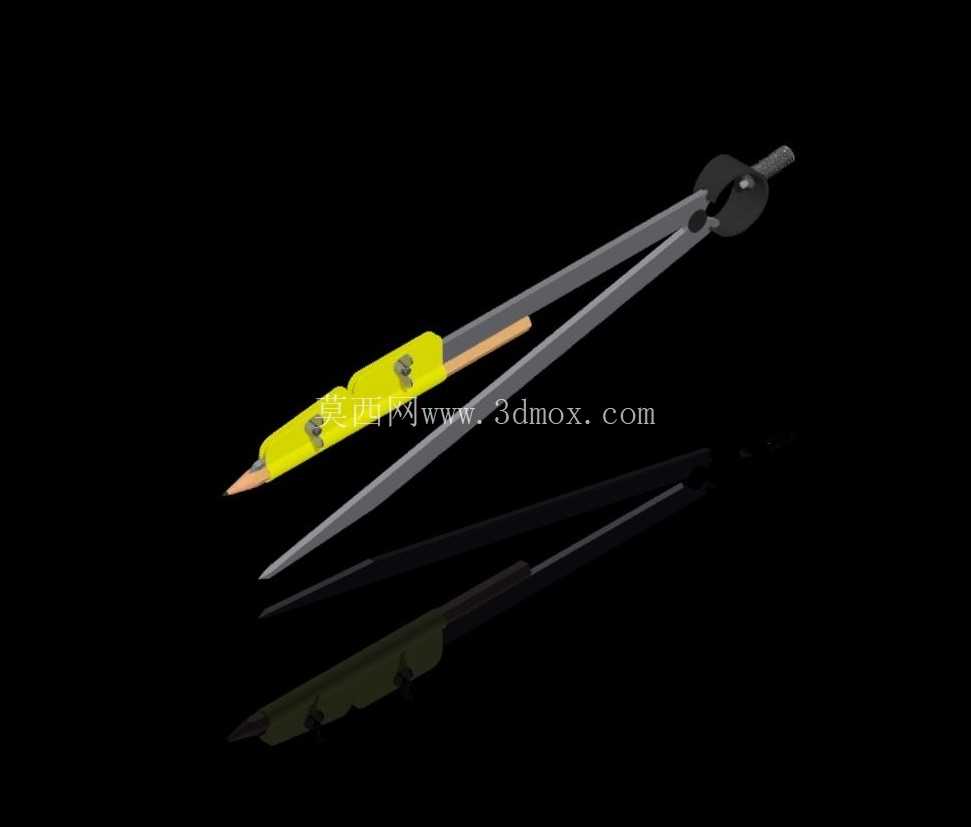

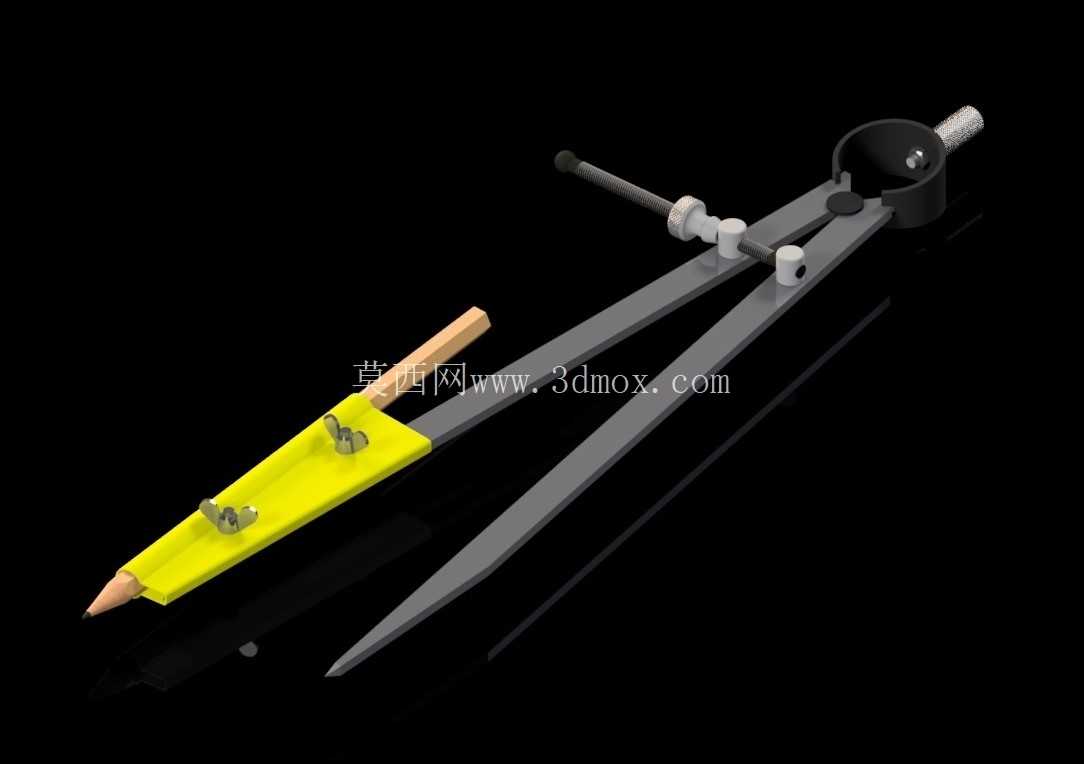

　　从结构设计来看，整体采用对称式双夹片布局，夹体沿长度方向设置两个可调锁紧点位，靠近铅笔尖端的夹片主要约束铅笔的径向跳动，避免绘图过程中铅笔晃动导致圆弧线条出现粗细不均、轨迹偏移的问题；靠近铅笔尾端的夹片承担主要的轴向锁紧力，防止画圆过程中铅笔受纸面反作用力向后滑移，导致绘制的圆弧半径出现偏差。夹片的锁紧结构采用手拧式蝶形旋钮，不需要额外借助螺丝刀、扳手等工具，现场调整铅笔伸出长度、更换铅笔时徒手就能完成操作，旋钮的压紧端面做了滚花防滑处理，戴劳保手套操作时也不会出现打滑脱手的情况。这套夹持结构主要适配常规绘图圆规的铅芯安装端，解决传统圆规铅芯易断、更换不便、普通铅笔无法直接装夹使用的痛点，在机械制图手工绘图、工程现场放样划线、教学几何绘图、钣金展开画线等场景下都能发挥作用。很多一线制图人员在现场作业时，不会随身携带规格繁多的备用铅芯，普通木质铅笔随手可得，这套夹体就是为了让常规直径的木质铅笔能稳定固定在圆规的活动支腿上，无需额外打磨铅芯到特定尺寸，大幅降低现场绘图的准备成本。

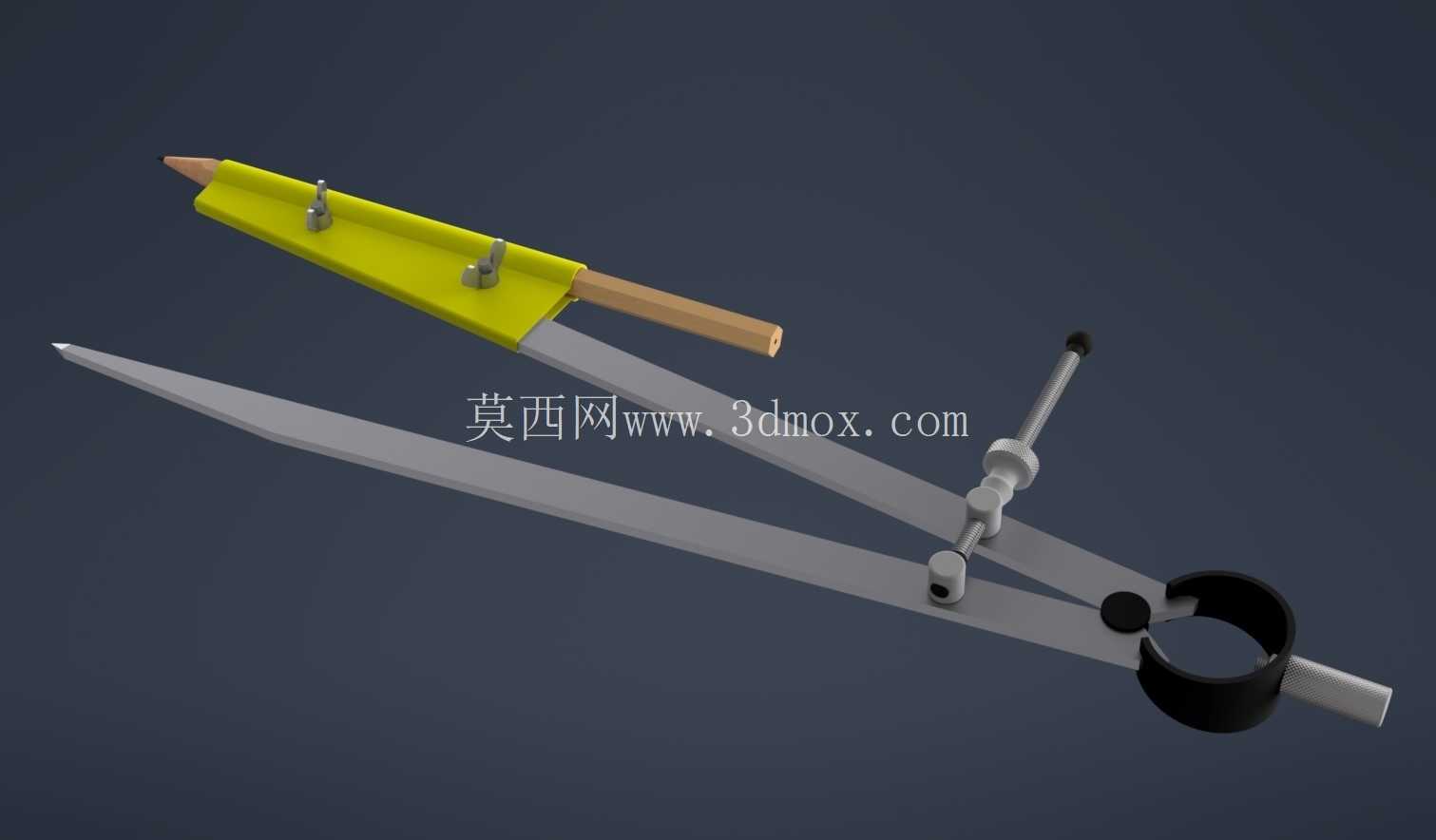

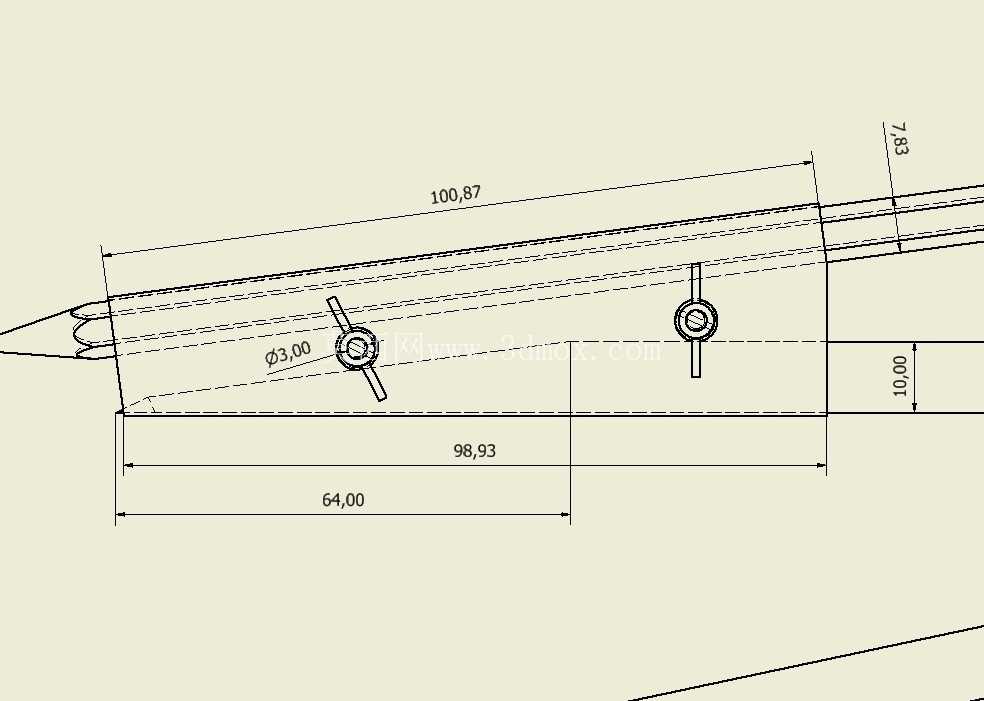

　　夹体与圆规支腿的连接位采用滑块式可调结构，夹体可以沿圆规支腿的长度方向滑动调整位置，适配不同长度的铅笔安装，同时能调整铅笔与圆规钢针尖脚的相对角度，让铅笔笔尖始终与纸面保持合适的接触倾角，避免笔尖单侧过度磨损，延长铅笔的连续使用时长。从安装边界来看，夹体的总长度控制在120mm以内，宽度不超过35mm，安装后不会超出圆规支腿的外侧轮廓，收合圆规时不会与另一个钢针尖脚发生干涉，常规150mm、200mm规格的绘图圆规都能直接加装，不需要对原有圆规结构做打孔、切削等二次加工。

　　夹片的内侧做了V型定位槽，不管是常规六角杆木质铅笔，还是圆杆绘图铅笔，都能卡在V型槽内实现自定心，不会出现夹偏导致的笔尖与旋转中心不同轴的问题，V型槽的表面做了细网纹滚花处理，增大与铅笔杆表面的摩擦力，即使铅笔杆表面沾有绘图铅芯粉末、手上的汗渍油污，也能保持足够的锁紧力，不会出现铅笔转动、滑移的情况。在实际使用场景中，很多钣金工在钢板上划下料圆弧线时，会把石笔夹在这套结构上使用，夹体的夹持范围覆盖6mm到10mm的杆径，常规石笔、记号笔都能装夹，不需要单独采购专用的划线圆规，一套工具就能适配多种划线耗材。

　　设计过程中特意规避了传统弹簧夹式铅笔夹的缺陷，传统弹簧夹依靠金属片的弹性夹紧，长期使用后弹簧片会出现塑性变形，夹紧力下降，这套结构采用螺纹压紧的方式，锁紧力可以根据装夹的笔杆直径灵活调整，不存在弹性衰减的问题，金属夹片采用冷轧钢板冲压成型，表面做喷塑处理，长期接触手上的汗渍、绘图墨水也不会出现锈蚀，夹片的边缘做了倒圆角处理，更换铅笔时不会划伤手部。夹体上的两个锁紧旋钮间距设置为60mm，这个间距刚好能避开常规铅笔上的印刷标识、金属笔箍位置，不会因为笔杆表面有凸起导致夹装不牢，滑块与圆规支腿的配合间隙控制在0.1mm以内，滑动调整时没有明显旷量，锁紧后滑块与支腿之间不会出现相对位移，绘制大半径圆弧时也能保持半径尺寸稳定。在教学场景中，这套结构可以让学生直接使用日常书写的木质铅笔完成几何绘图作业，不需要单独购买配套的圆规铅芯，降低文具采购成本，同时夹体的操作逻辑简单，低年级学生也能快速掌握调整方法，不会出现因为夹装不牢导致绘图失败的情况。针对现场施工划线的场景，夹体的所有外露零件都做了钝化处理，没有尖锐的棱角，放在工具袋内携带时不会划破工具袋、划伤其他工具，整体重量不到30g，加装在圆规上不会明显增加圆规的整体重量，长时间手持绘图也不会出现手部疲劳的问题。
