工业离心式通风机成套结构三维设计

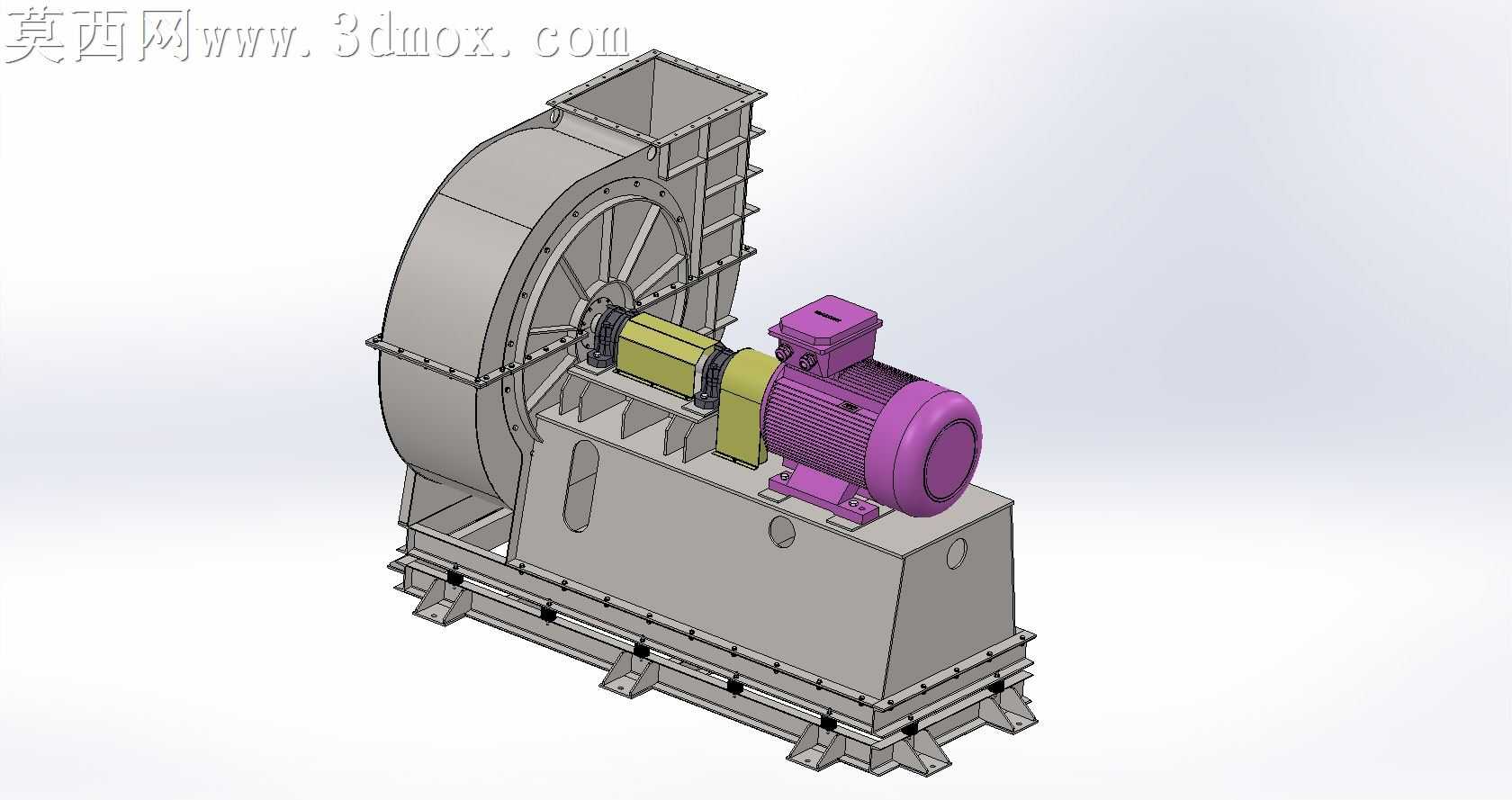

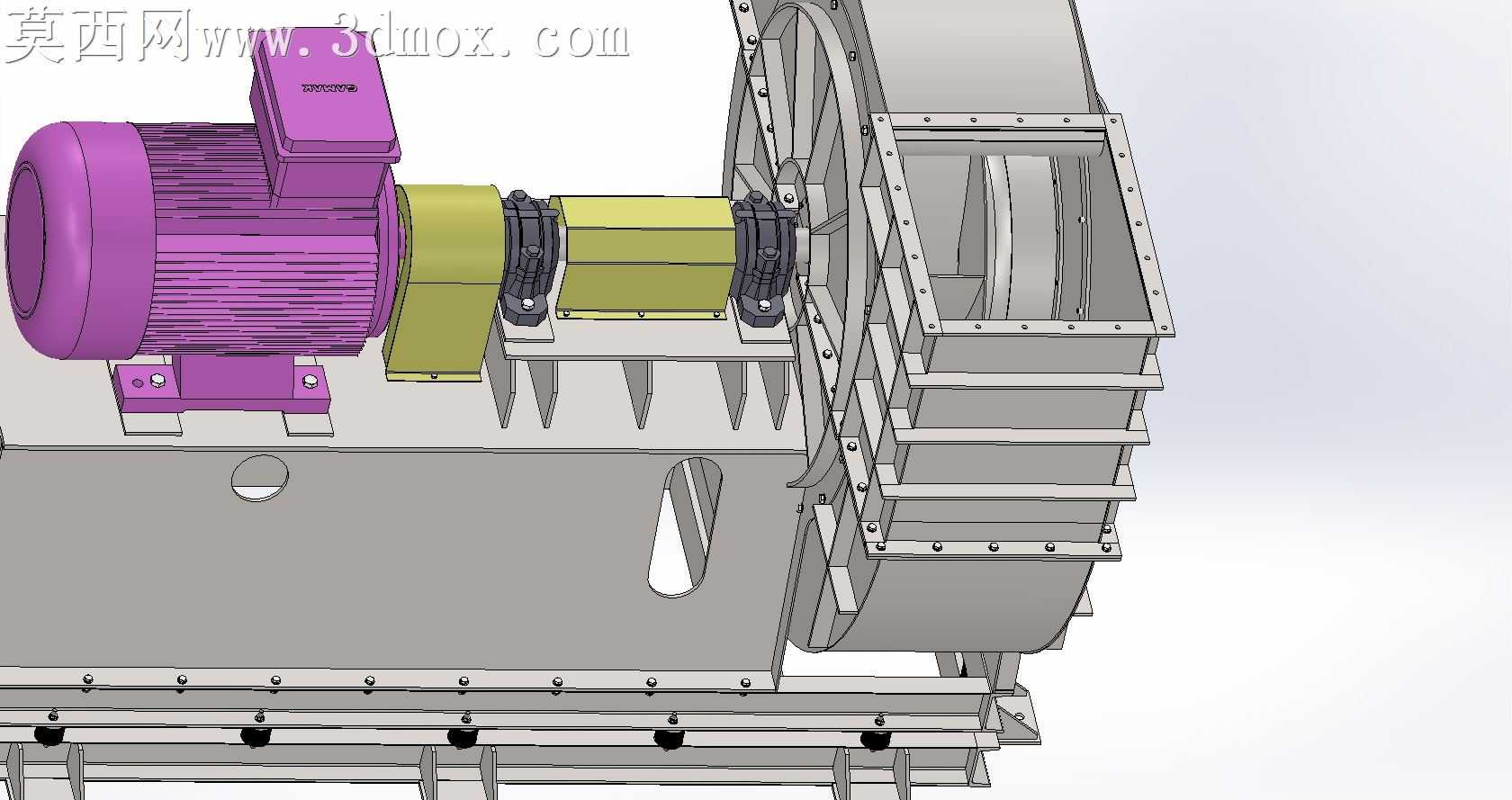

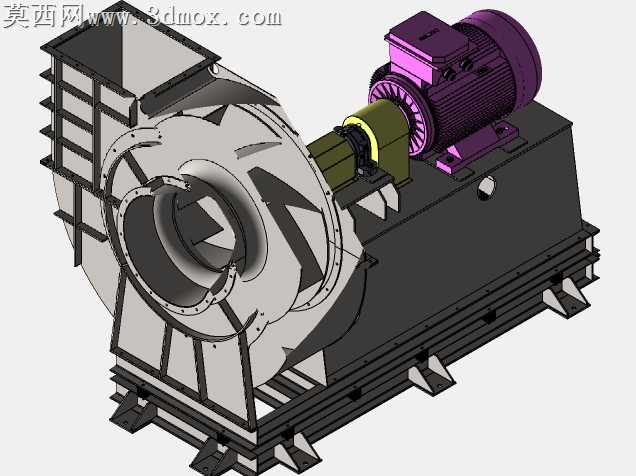

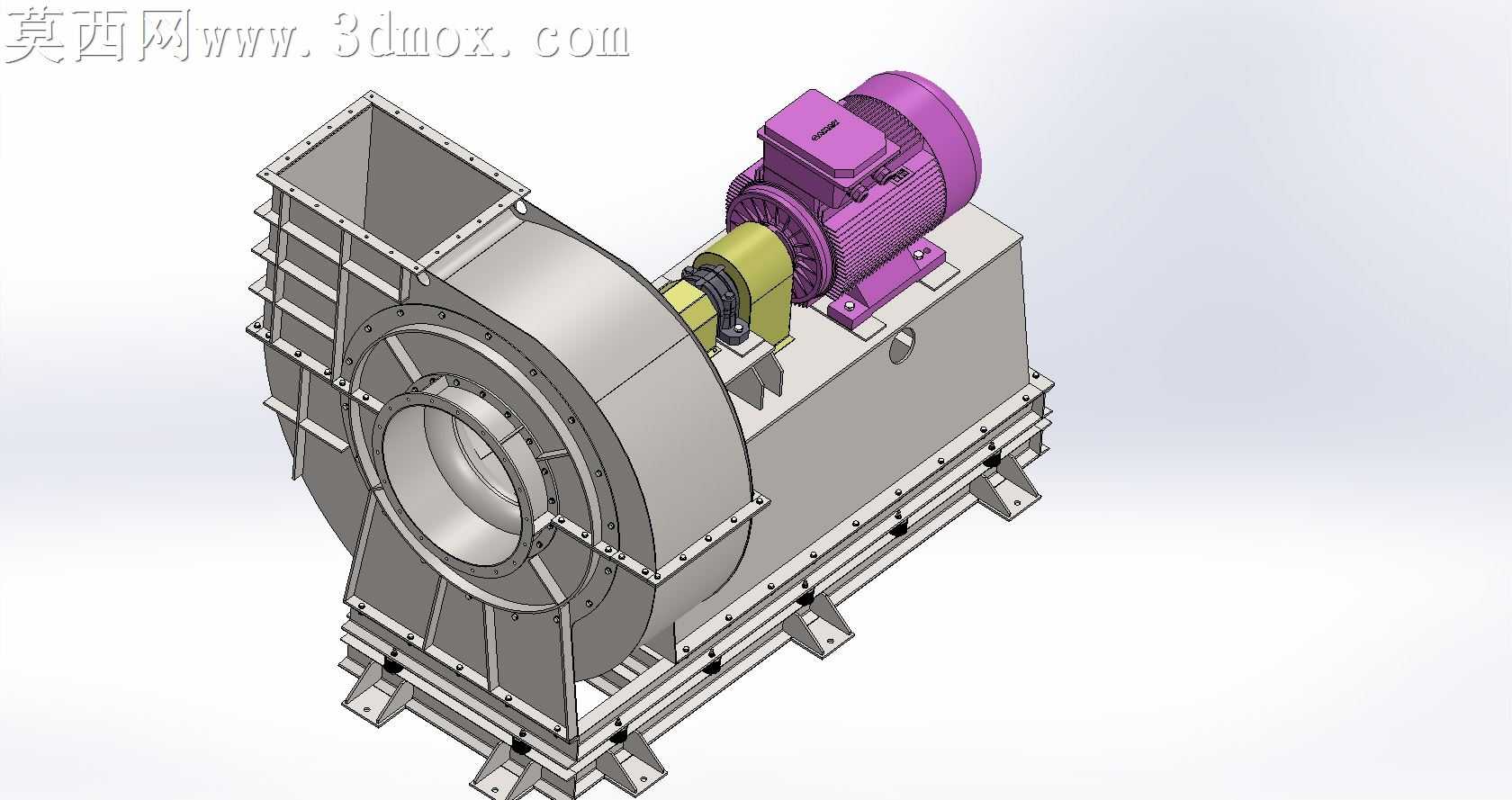

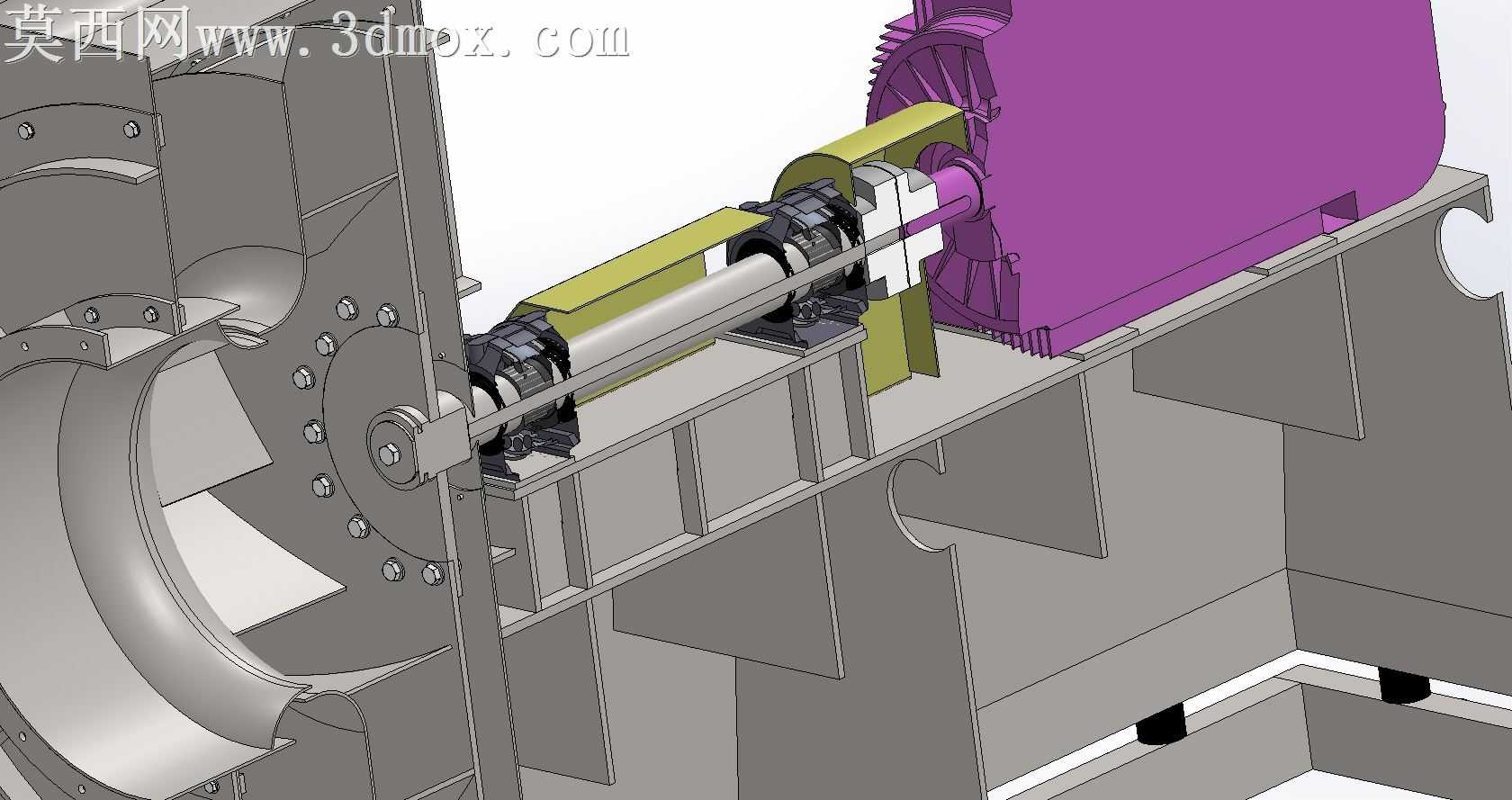

本作品为工业离心式通风机的完整三维设计模型，采用SolidWorks完成全参数化建模与装配，整体结构还原度高，各部件配合关系清晰，可直接用于结构校核、工程演示或二次设计参考。建模过程遵循机械设计规范，首先从核心做功部件叶轮开始构建，按照后向叶片的气动型线绘制草图，通过阵列、凸台拉伸、放样等特征完成叶片、前盘、后盘、轮毂的一体化建模，严格控制叶片安装角度与流道间隙，保证叶轮结构的合理性与气动性能的匹配性。机壳部分采用蜗壳型线设计，通过螺旋线放样生成蜗壳壁面，搭配方形进出风口法兰、加强筋结构，还原实际焊接机壳的结构特征，进风口设置收敛式集风器结构，优化进气流畅度，减少气流扰动损失。传动组部分完成了轴承座、传动轴、联轴器的精细化建模，清晰展示电机与叶轮之间的动力传递路径，轴承座预留润滑与安装定位结构，联轴器采用弹性柱销结构还原实际减震传动的设计特点。动力端采用标准工业三相异步电机模型，还原电机接线盒、散热筋、端盖、底座安装孔等细节特征，与传动组的同轴度配合关系在装配体中通过配合约束完全锁定。整机底座采用型钢焊接结构设计，设置地脚安装孔、电机调节滑轨、加强肋板，既保证整机支撑刚度，也预留了皮带或联轴器传动的调整空间，各安装面的平面度、安装孔位的同轴度都在建模中做了对应约束。渲染阶段针对不同部件赋予对应材质：机壳、底座、轴承座赋予喷砂碳钢材质，叶轮赋予镀锌钢板材质，电机外壳赋予铸铁哑光材质，接线盒、联轴器护罩赋予工程塑料材质，传动轴、紧固件赋予光亮钢材材质，通过环境光遮蔽、漫反射参数调整，让模型呈现出真实工业设备的金属质感与装配层次感，各部件的分色清晰，便于快速识别结构组成。整体设计思路围绕工业离心风机的实际生产结构展开，没有冗余特征，所有结构都对应实际设备的功能需求，既保证了外观的还原度，也兼顾了结构的工程合理性，可用于风机相关的教学演示、结构方案展示、非标风机设计的参考模板。
