工业离心风机整机装配结构设计

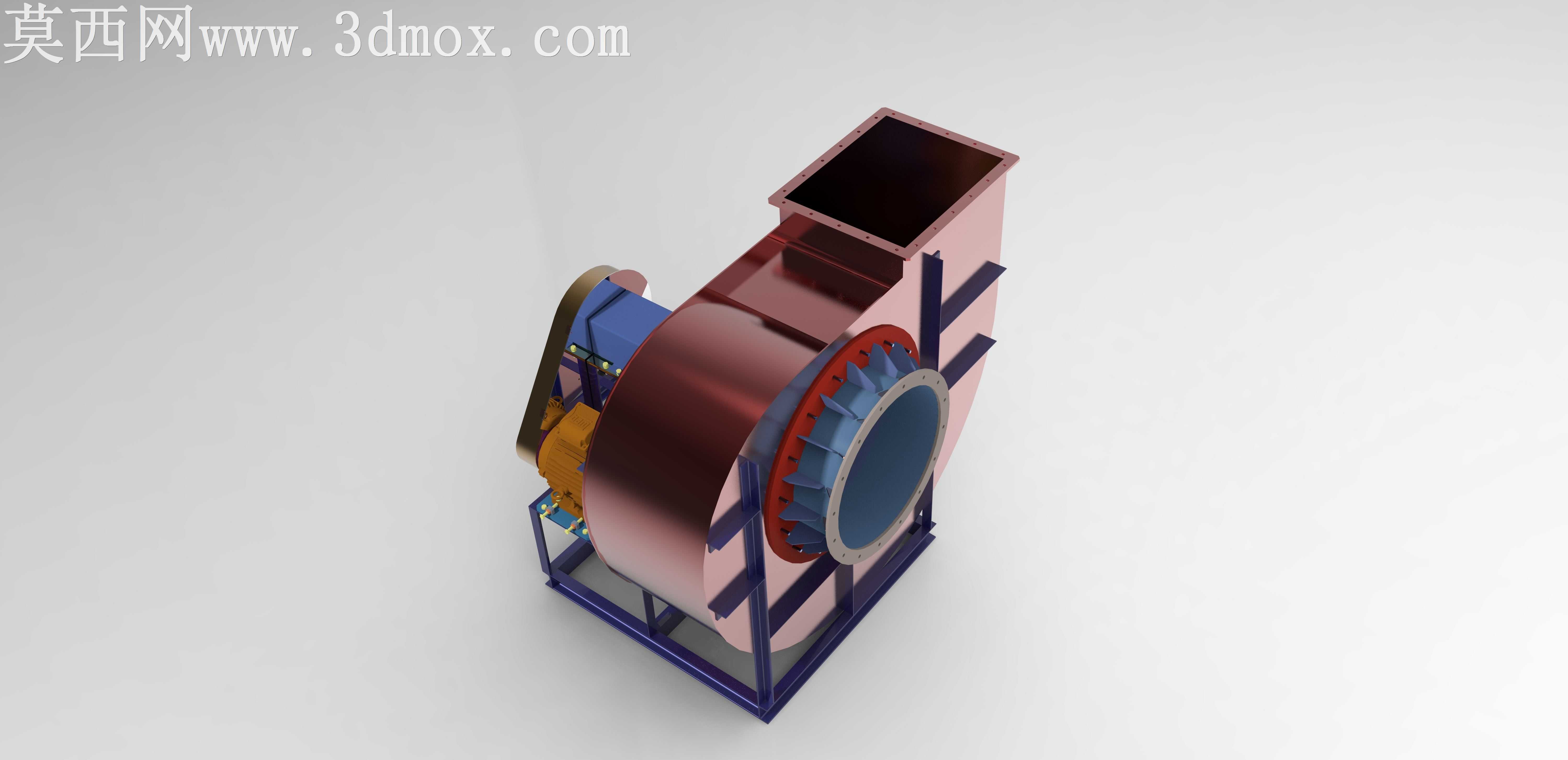

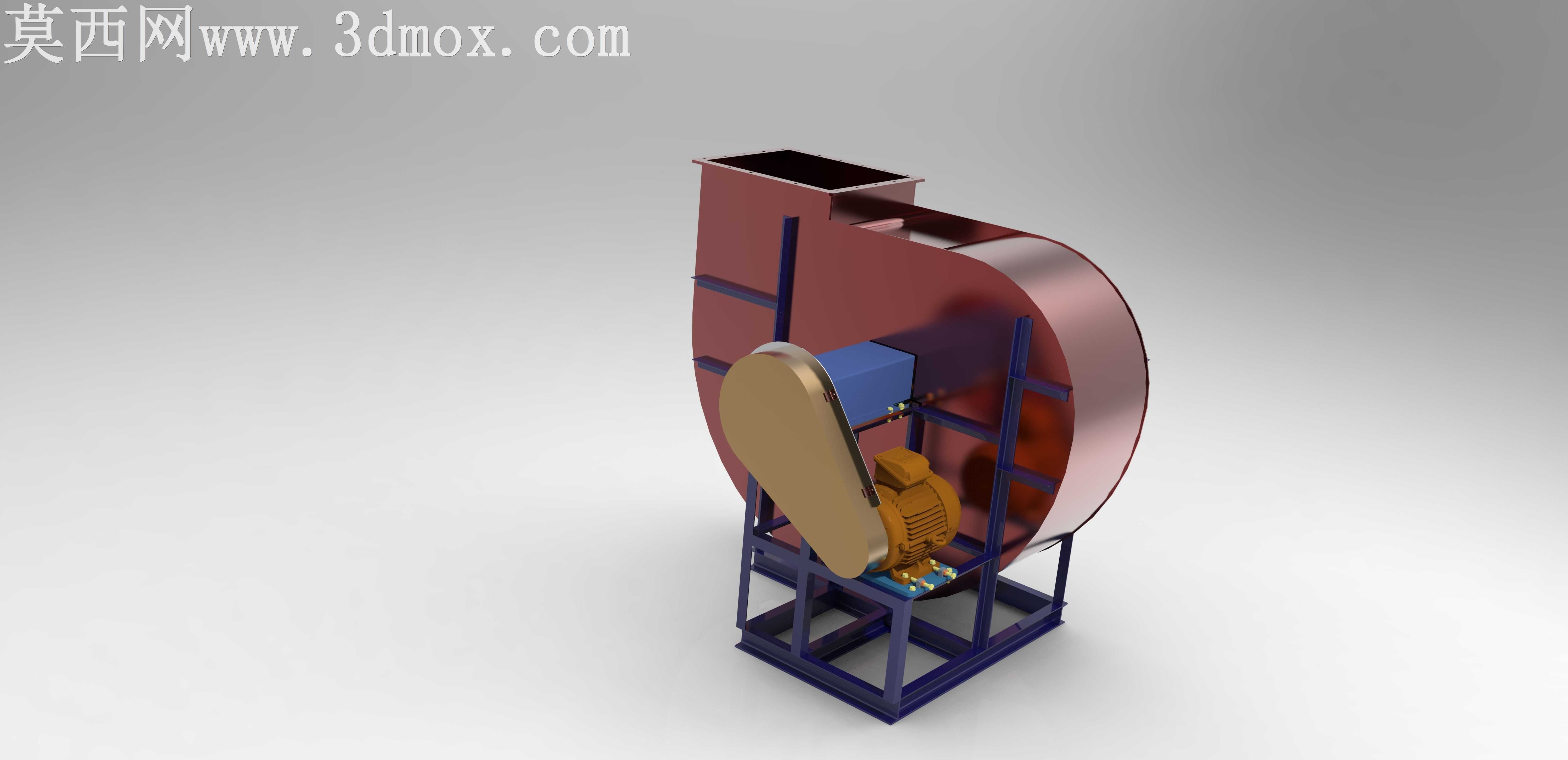

本作品为工业离心风机的完整装配三维设计，整体采用自底向上的装配建模思路完成搭建，首先对各个组成零部件进行独立参数化建模，再按照实际生产中的装配约束关系完成整机组合，可清晰呈现离心风机的完整结构组成与装配逻辑。模型包含蜗壳壳体、叶轮组件、传动带轮组、驱动电机、安装机架、进出口连接段等核心结构，各部件间的配合关系完全贴合实际设备的装配要求，可直观展示离心风机的动力传递路径与气流流通结构。建模过程中对各零部件的尺寸进行了参数化关联设置，可通过调整核心参数快速修改风机的规格尺寸，适配不同风量风压的使用场景需求。渲染环节针对不同部件的材质特性进行了对应材质赋予：蜗壳部分采用金属烤漆材质，还原工业设备壳体的哑光金属质感与漆面光泽；机架部分采用深色型钢材质，体现承重结构的厚重金属质感；带轮部分做了抛光金属与橡胶包覆的区分处理，还原带轮的传动接触面特性；电机部分还原了铸铁壳体的粗糙质感与散热筋的细节结构，进出口段做了金属板材的折边细节处理，整体渲染光影柔和，可清晰展示各部件的结构轮廓与装配层次。结构设计上，蜗壳采用符合气动特性的渐扩型流道结构，可有效降低气流流动过程中的阻力损失；叶轮与主轴采用同轴心约束配合，带轮传动组设置了合理的中心距，匹配皮带传动的张紧需求；底部机架采用型钢焊接框架结构，设置了对应的安装固定位，可保证整机运行过程中的结构稳定性。整体模型完整还原了离心风机从动力输入到气流输出的全部结构，可用于离心风机结构原理展示、装配教学演示、结构改型设计参考等场景，能够帮助学习者清晰理解离心风机的组成结构与各部件的功能作用，掌握工业通风设备的装配建模思路与结构设计要点。
