剪叉式滚珠丝杠驱动移动升降平台设计

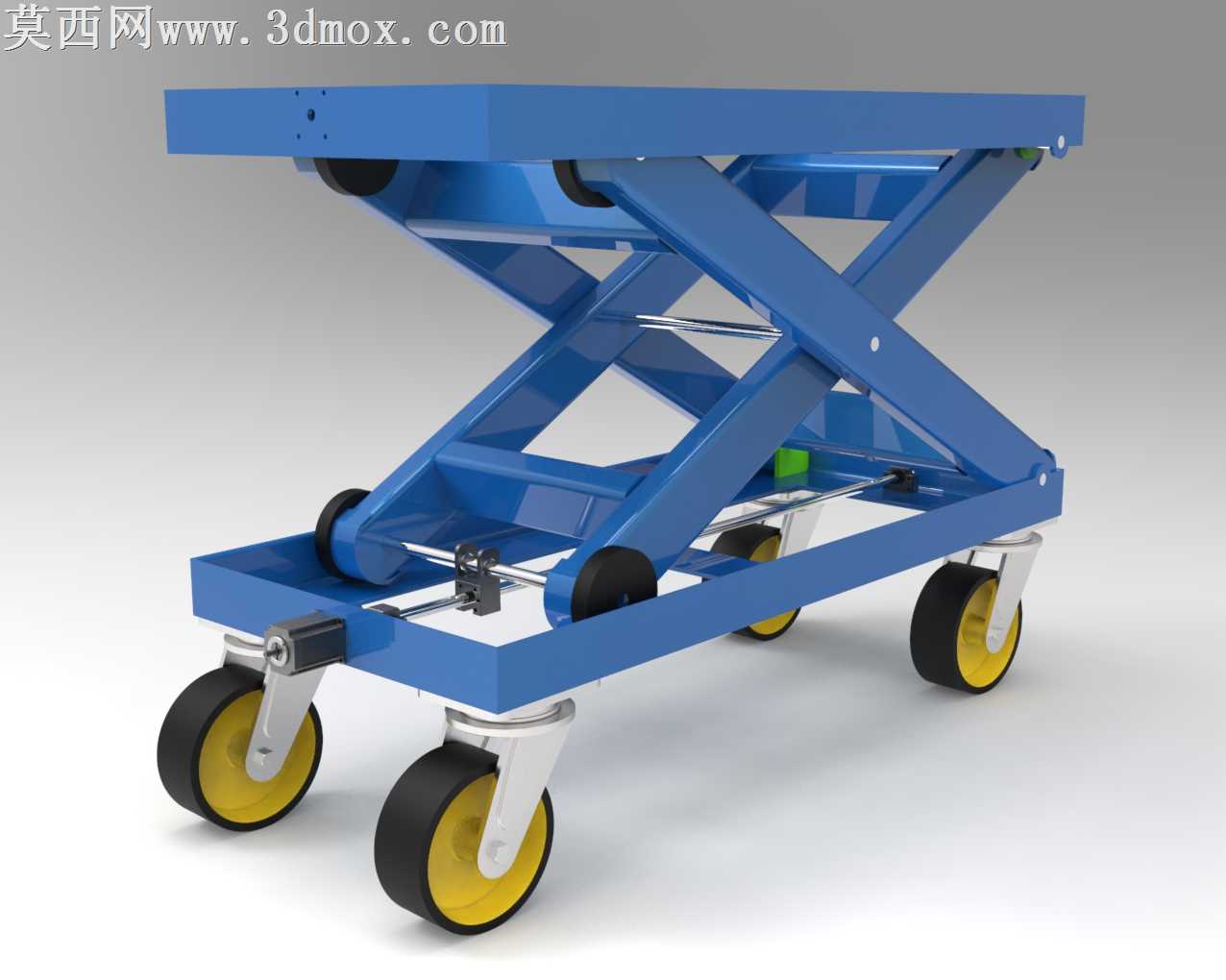

本作品为剪叉式移动升降作业平台的三维设计方案，采用SolidWorks完成全参数化建模与装配验证，整体建模过程严格遵循机械设计规范，对每一处零件的尺寸公差、装配间隙都做了对应约束，确保模型可直接用于工程参考与结构优化。模型采用真实工业产品的材质渲染方案，主体承载框架选用哑光工业蓝金属漆材质，还原钢制焊接结构的厚重质感；底部行走脚轮的轮面采用高弹性橡胶材质，轮毂为亮黄色工程塑料材质，金属支架部分做了镀锌抛光的金属质感处理，传动丝杠、铰接销轴等运动部件还原了合金钢的金属光泽，整体渲染效果贴近真实工业设备的视觉表现，能够清晰区分不同功能部件的材质属性。结构设计上，本方案摒弃了传统剪叉升降台常用的液压驱动形式，创新性采用滚珠丝杠作为动力传递核心，通过底部的丝杠传动副驱动剪叉臂的开合角度变化，实现平台台面的平稳升降，相比液压驱动方案，滚珠丝杠传动具备传动精度高、无液压油泄漏风险、维护成本低、升降位置锁定更可靠的优势，适合对洁净度、定位精度有要求的作业场景。剪叉臂采用交叉铰接的对称结构，每处铰接点都设置了耐磨衬套的装配位，保证升降过程中受力均匀，避免偏载卡顿；底部框架为一体式焊接承载结构，四角安装带刹车功能的万向脚轮与定向脚轮组合，既可以灵活移动调整作业位置，也可以在作业时锁定脚轮保证平台稳定性；顶部台面为平整钢制承载板，预留了工装安装孔位，可根据使用需求加装防护栏、工件夹具等附属结构。设计思路围绕液压驱动替代方案展开，针对传统液压升降台在低温环境下液压油粘度变化影响性能、长期使用易出现泄漏污染、小行程升降精度不足的痛点，通过成熟的滚珠丝杠传动结构实现升降动作，整体结构紧凑，传动效率高，手动驱动即可实现小吨位载荷的平稳升降，也可适配电动伺服驱动模块实现自动化升降控制，可广泛用于车间物料转运、轻型设备安装检修、生产线工位高度调整等场景，模型完整保留了所有零件的建模特征与装配关系，可直接用于结构拆解、运动仿真、工程出图等后续设计环节。
