垂直升降电梯内部机械结构三维设计

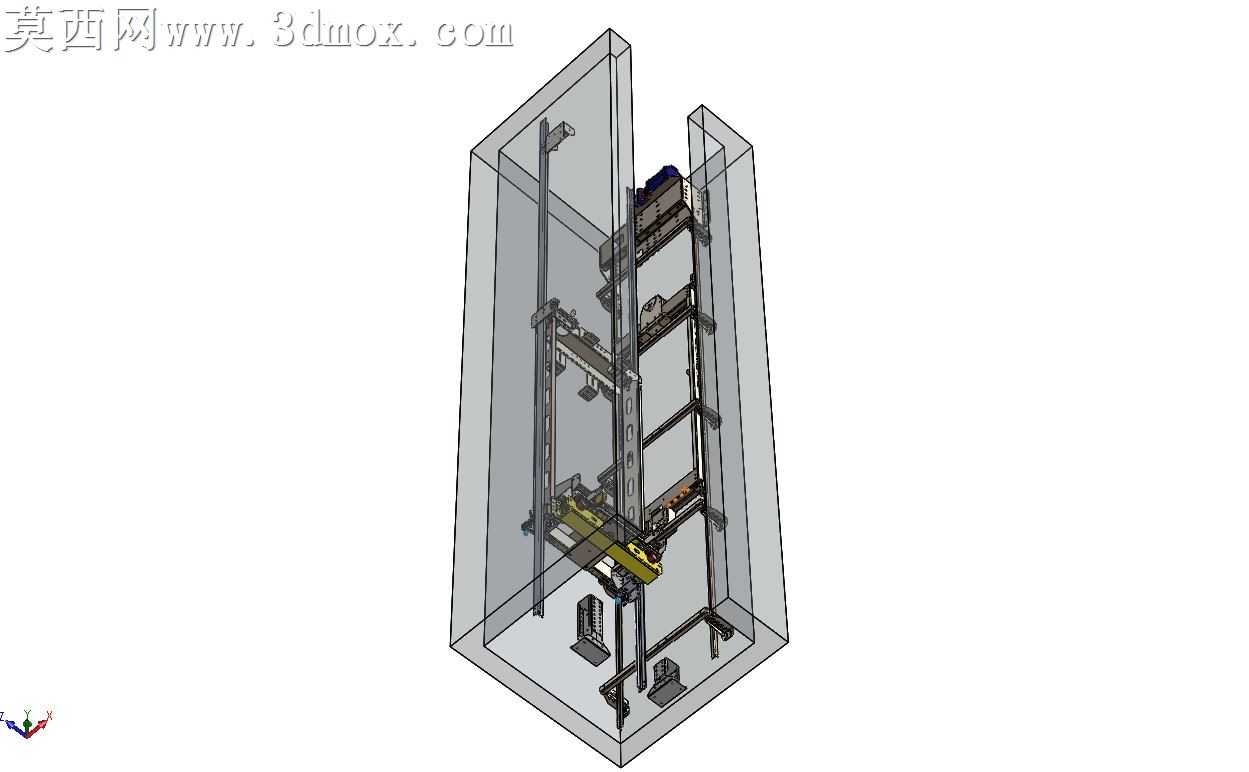

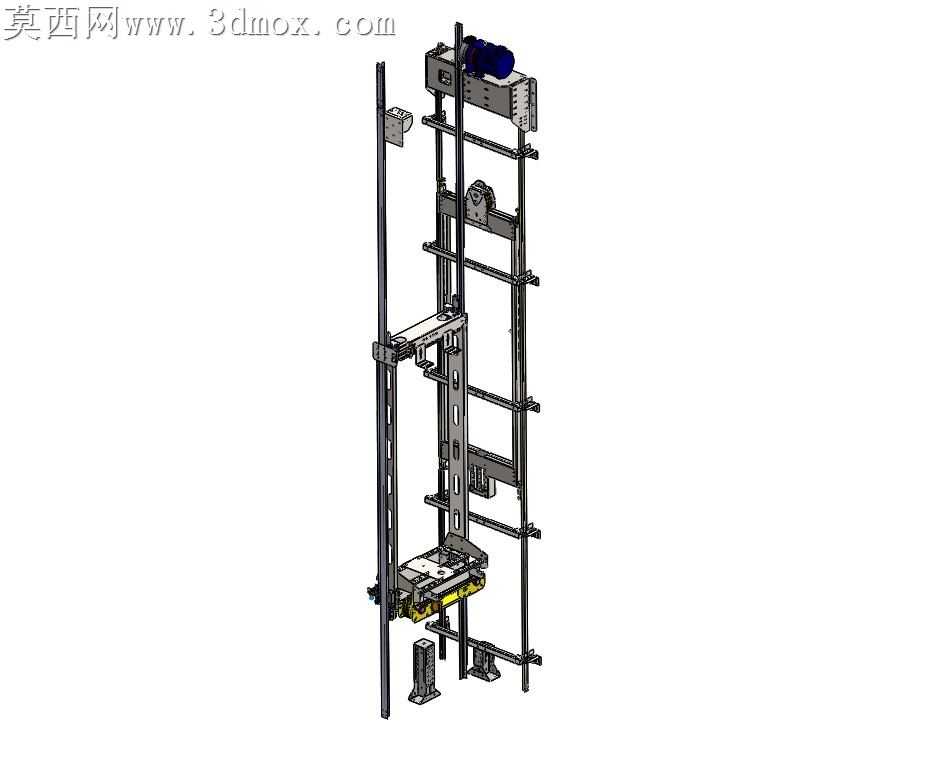

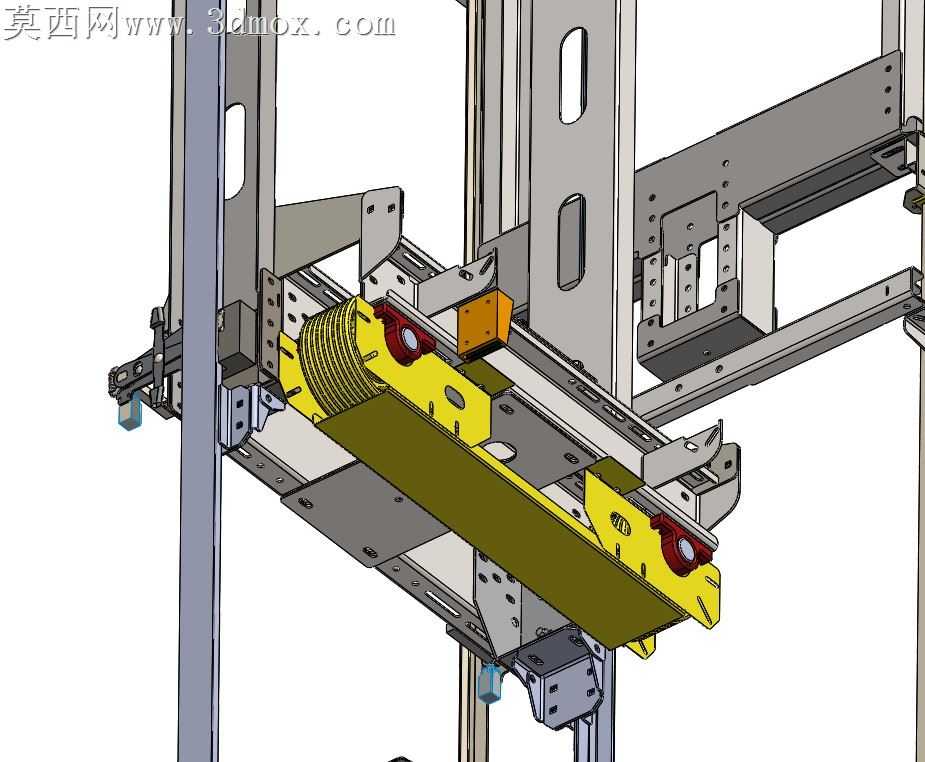

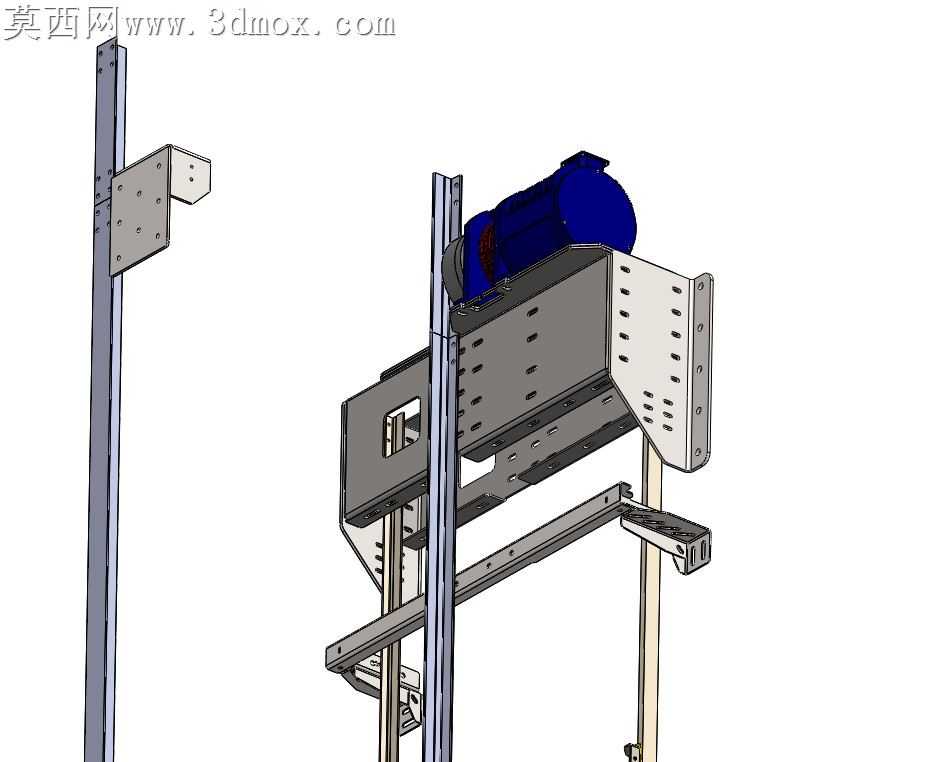

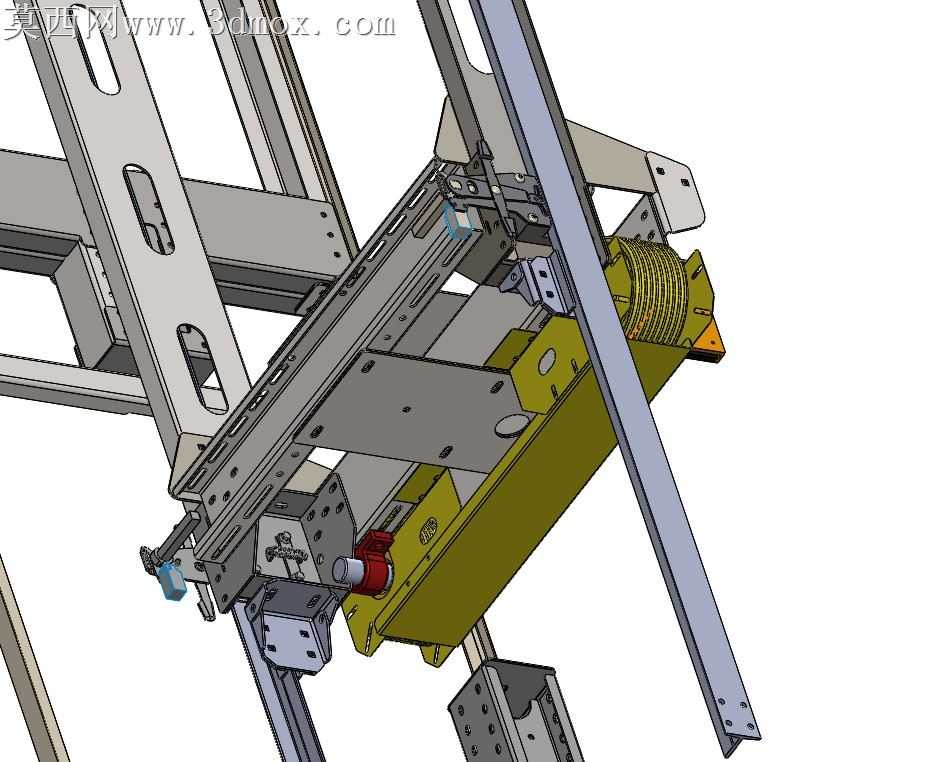

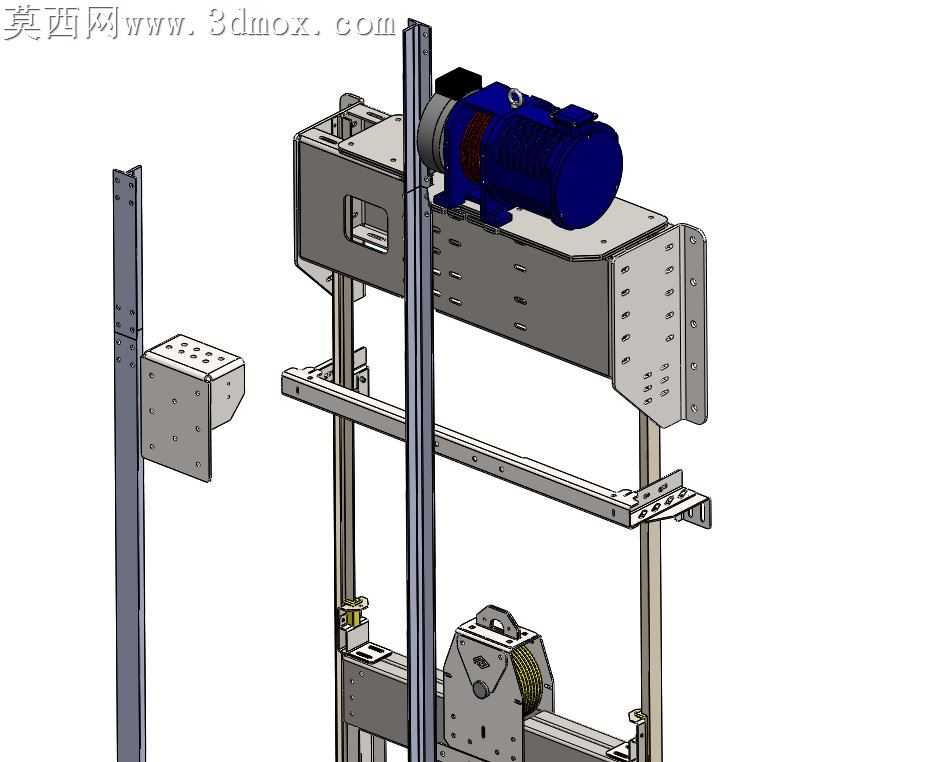

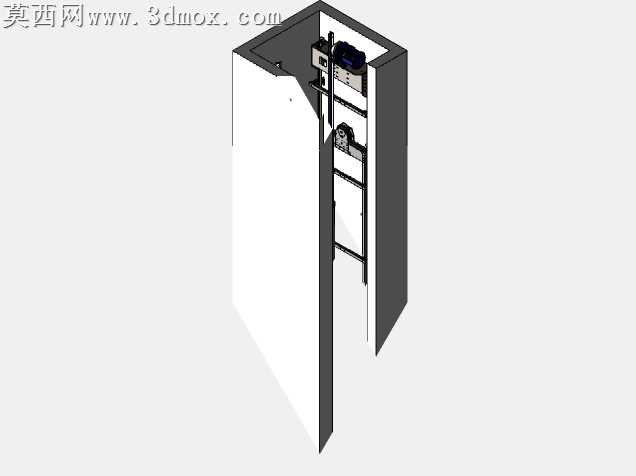

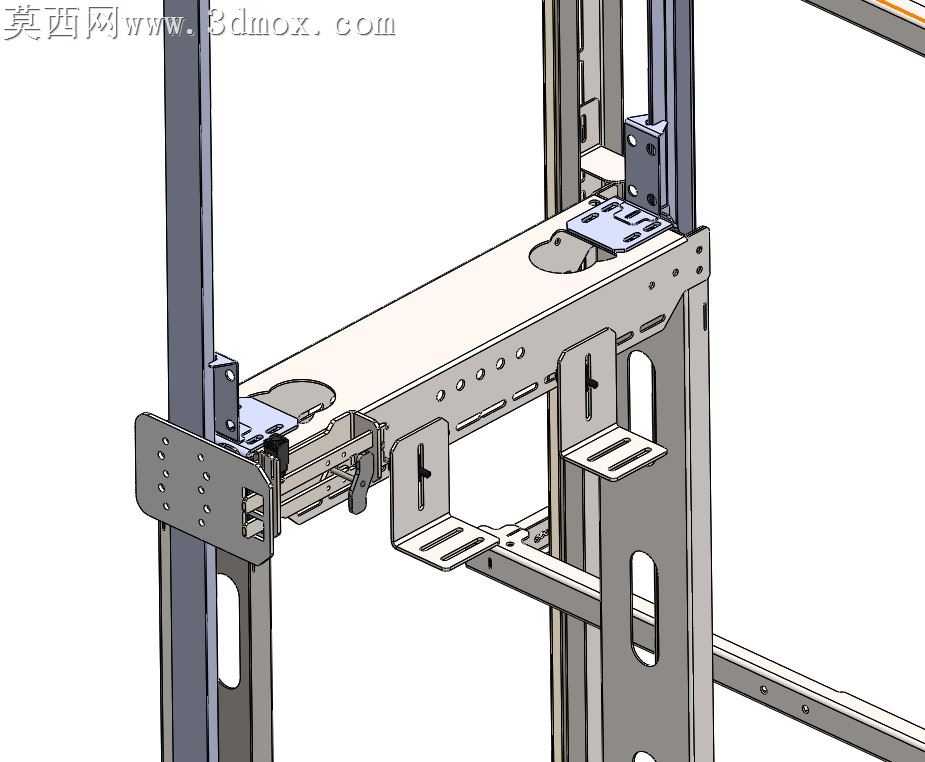

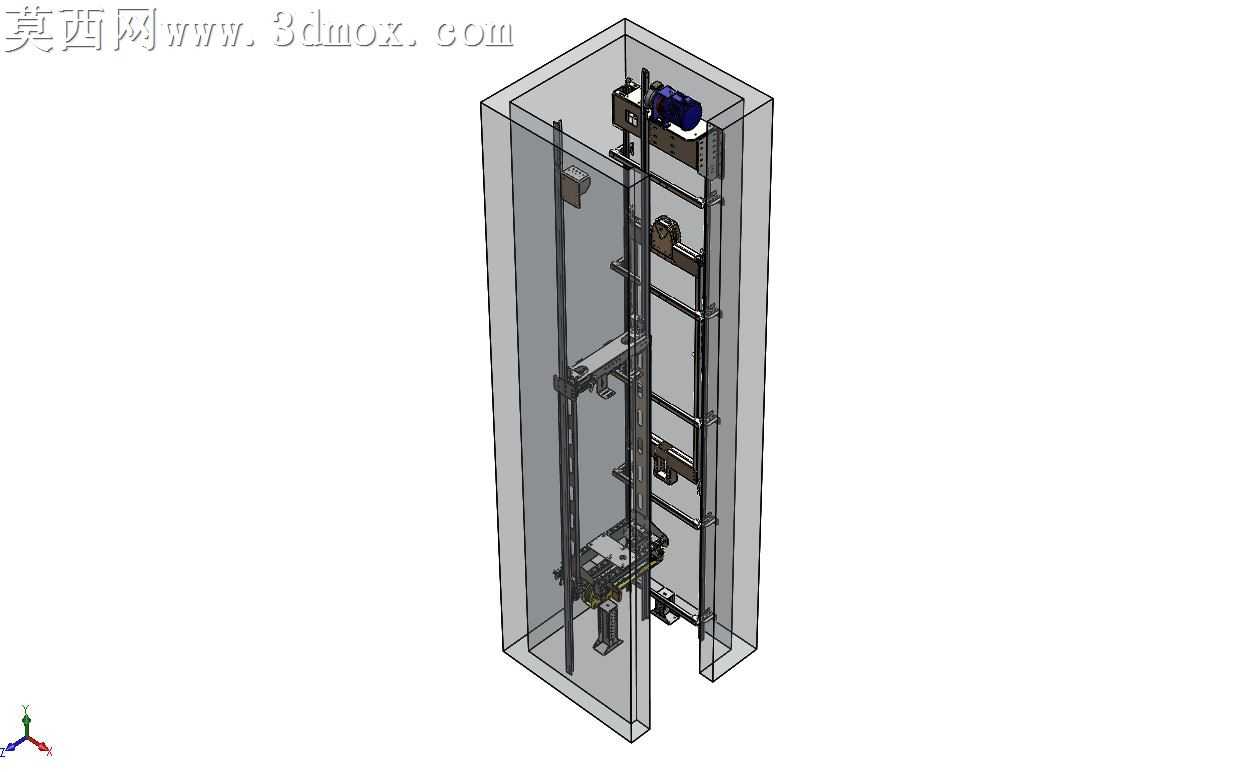

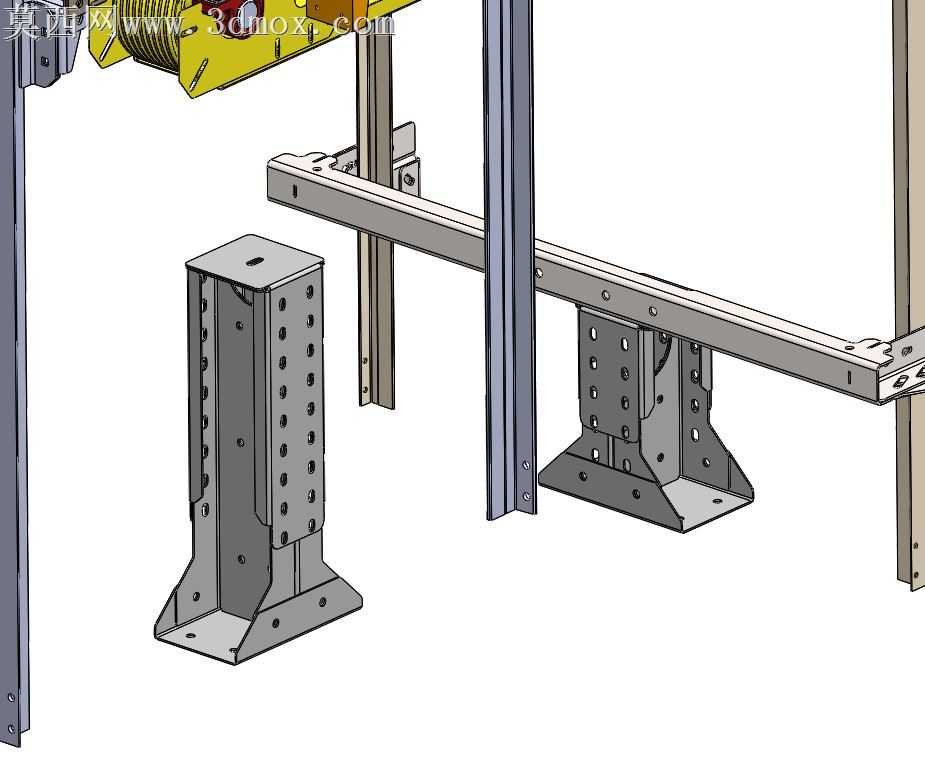

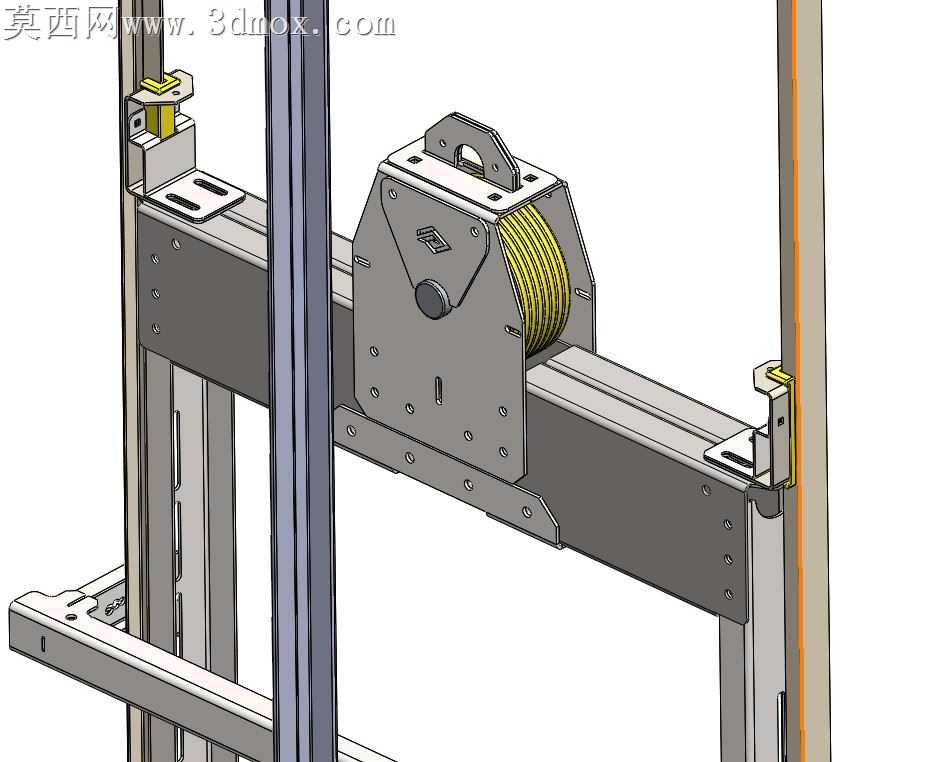

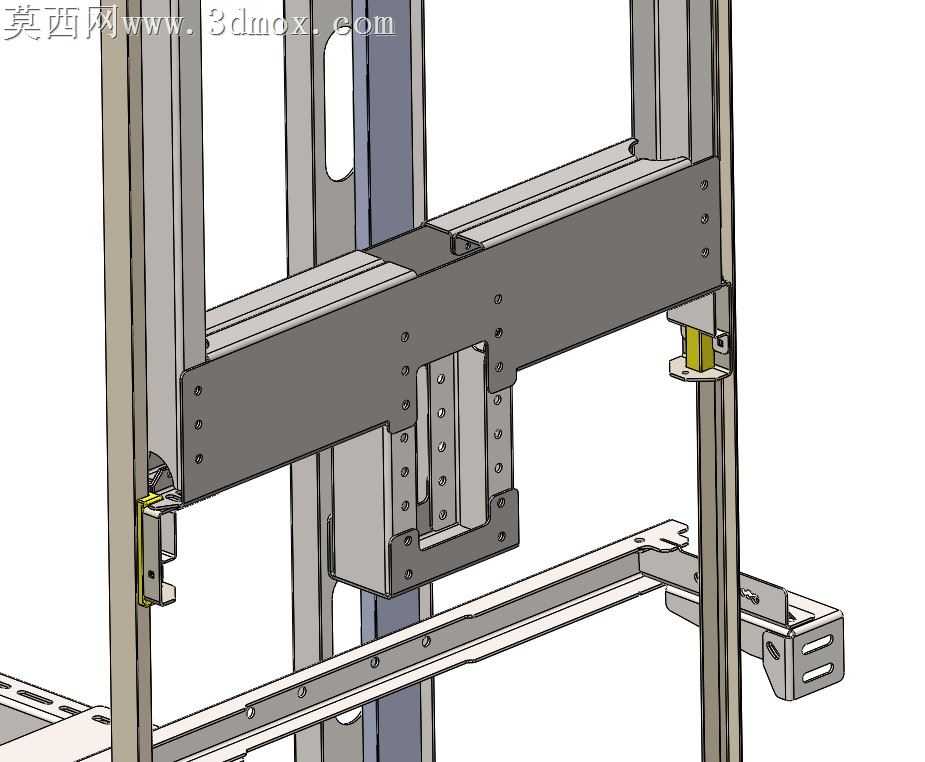

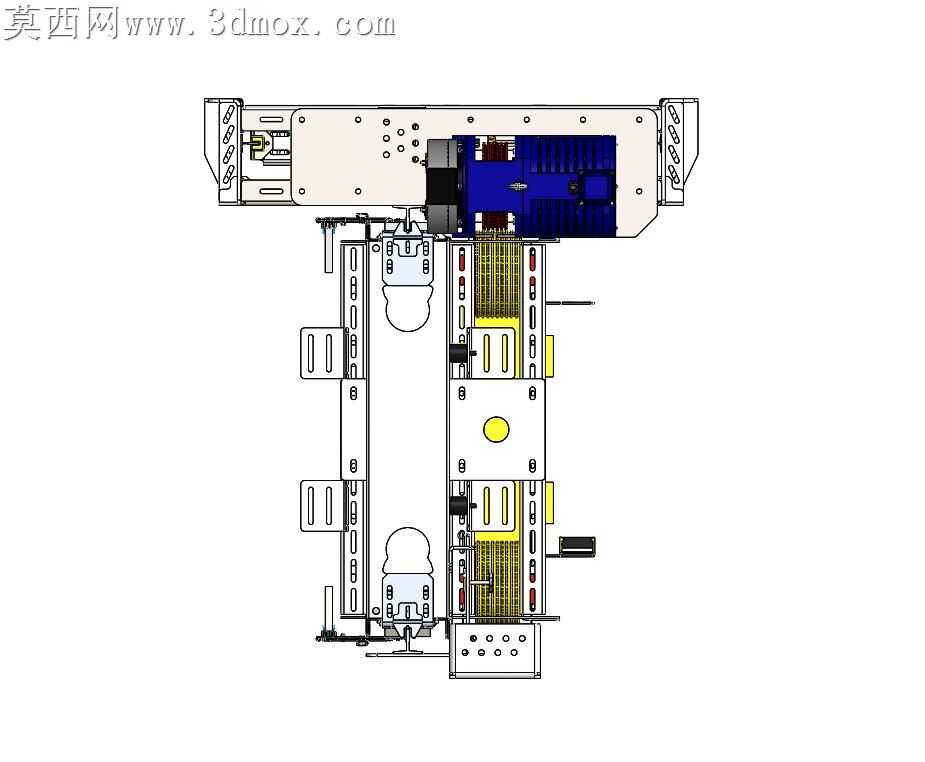

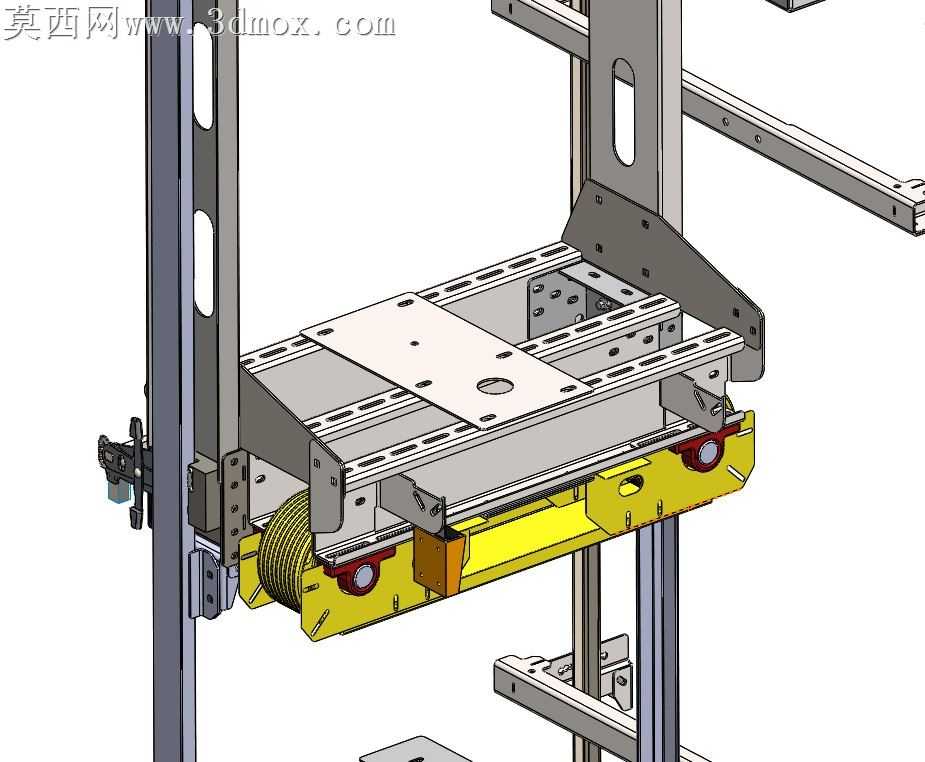

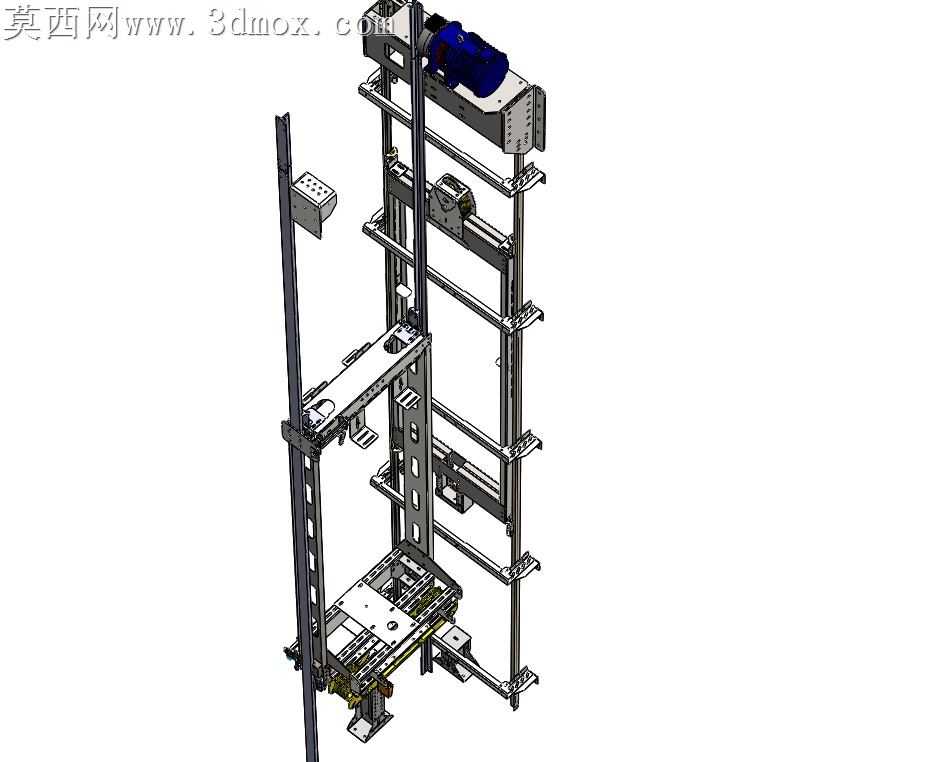

本作品为垂直升降电梯的完整内部机械结构三维设计，采用三维建模软件完成全参数化装配设计，整体以透明化的井道外壳作为外观载体，清晰展现内部所有机械构件的布局与连接关系。建模过程中严格遵循电梯机械设计的实际尺寸规范，对每一处构件的装配公差、运动干涉情况进行了反复校验，确保各运动部件的活动路径无冲突，还原真实电梯的机械运行逻辑。材质渲染方面，针对不同功能的构件做了区分化材质处理：承重导轨采用哑光金属材质，体现钢材的厚重耐磨属性；传动轮组、曳引组件做了金属光泽与局部发黑处理，区分机加工件与标准件的视觉差异；电气控制模块、线缆部分采用深色工程塑料与哑光线缆材质，还原电气部件的真实质感；井道外壳采用半透明磨砂玻璃材质，既保留整体结构的完整性，又不遮挡内部机械结构的展示效果。结构设计上，完整还原了电梯的核心机械系统：顶部设置曳引驱动总成，包含驱动主机、曳引轮、制动组件等核心部件，通过曳引构件连接下方轿厢与对重装置；两侧布置纵向承重导轨，搭配导靴组件实现轿厢的垂直导向，保证升降过程的运行平稳性；轿厢框架采用型材拼接结构，预留了轿厢壁、门机系统的安装位，同时设置了安全钳、限位碰块等安全构件的安装位置；井道内分层设置了层门配合组件、限位开关安装支架、线缆随行固定结构，完整复现电梯井道内的全部机械布局。设计思路围绕机械结构的可展示性与装配合理性展开，摒弃了冗余的外观装饰构件，聚焦电梯核心机械传动与导向系统的呈现，所有构件均按照实际工业产品的装配逻辑进行约束，可用于电梯机械结构的教学演示、方案展示以及相关部件的设计参考，通过透明化的外壳处理，让观看者能够直观理解垂直升降电梯的内部运行原理与各机械部件的协同工作关系，建模过程中对细小的紧固件、连接件也做了精细化还原，保证整体模型的结构完整性与细节真实度。
