八栏联动线性运动机械机构模型

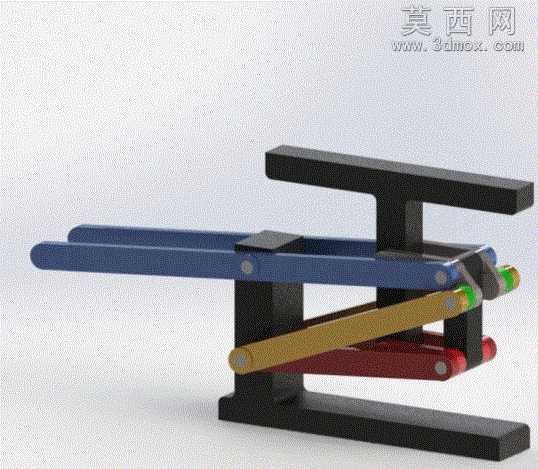

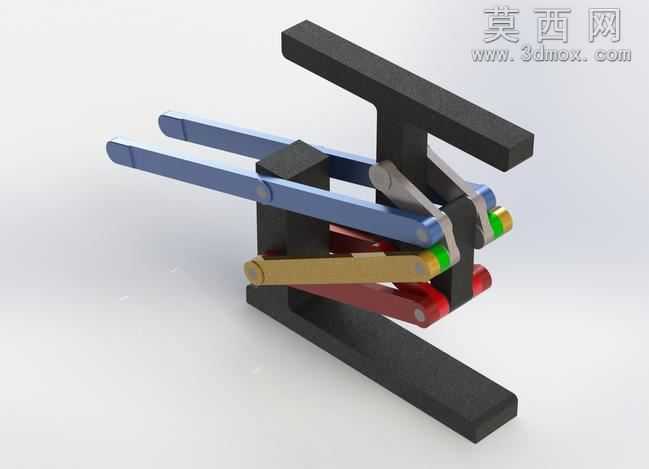

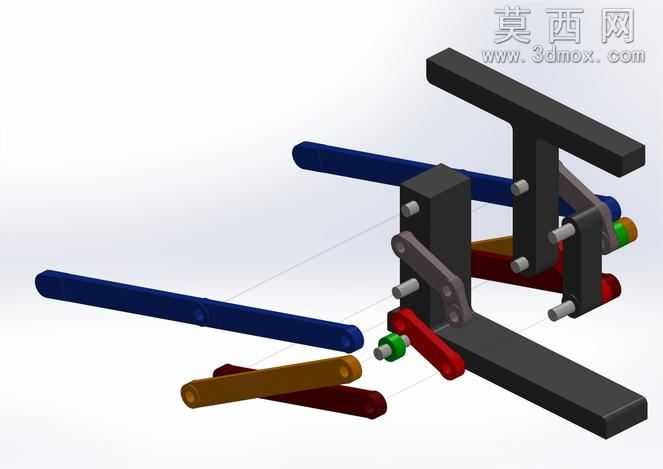

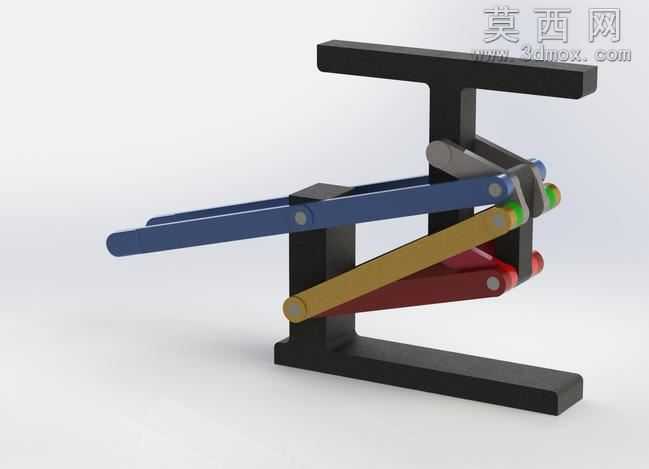

本作品为八栏联动机械机构的三维建模成果，建模阶段依托参数化设计思路完成整体结构搭建，首先对机构的固定基座进行基准定位，确定上下平行的黑色支撑构件作为整个机构的安装基准，保证后续连杆装配的位置精度。建模过程中对多组叠层布置的连杆构件逐一进行尺寸约束，蓝色、金色、红色三组不同长度的连杆通过铰接销轴完成连接，每处铰接位置都设置了合理的装配间隙，既还原真实机械结构的运动可行性，也避免模型运动仿真时出现构件干涉问题。渲染阶段采用哑光硬质工程塑料材质模拟各构件的外观质感，固定基座与顶部压合构件使用深黑色磨砂材质，不同层级的传动连杆分别使用深蓝、暗金、酒红的差异化配色，清晰区分各传动层级的构件，铰接位置的销轴端部使用亮绿色点缀，突出铰接点的位置，方便观察机构运动时的铰接点转动轨迹。材质参数设置上调整了不同构件的粗糙度与反光度，基座部分粗糙度偏高模拟铸铁支架的厚重质感，连杆部分适当降低粗糙度体现加工件的平整表面。结构设计上还原了经典八栏联动机构的运动特性，当驱动端的长连杆施加摆动力时，多组连杆通过铰接点的转动传递动力，最终带动顶部平台实现近似线性的往复运动，建模时严格按照《机构和机械设备原始资料》第5版中的机构参数进行比例还原，保证各连杆的长度比例、铰接点的相对位置完全符合机构运动学要求，能够准确复现该机构的运动逻辑，可用于机械原理教学演示、联动机构方案参考等场景。模型搭建过程中对所有构件进行了合理的倒角处理，避免尖锐棱角不符合真实机械加工的工艺特征，同时对装配层级进行了规整分组，方便后续对单个构件进行材质调整或者结构修改，整体模型结构完整，运动逻辑清晰，能够直观展示多连杆联动实现线性运动的机械原理。
