双光融合半球型热成像监控摄像设备结构

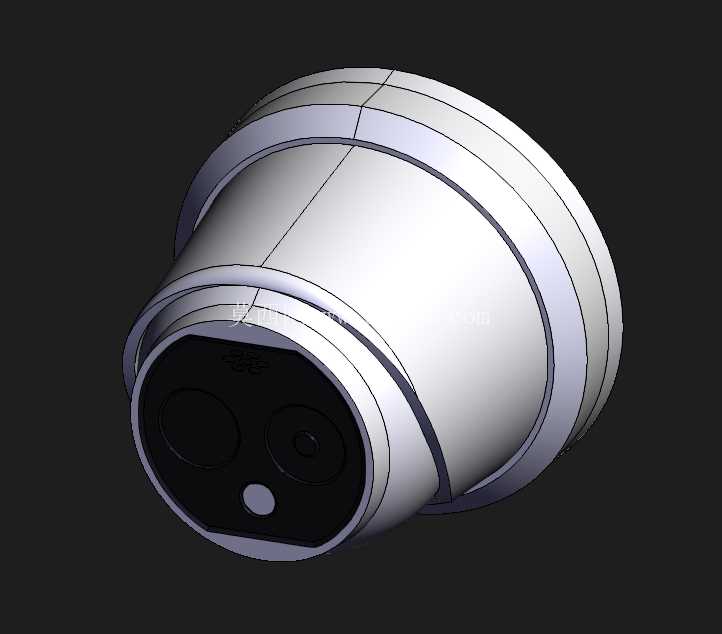

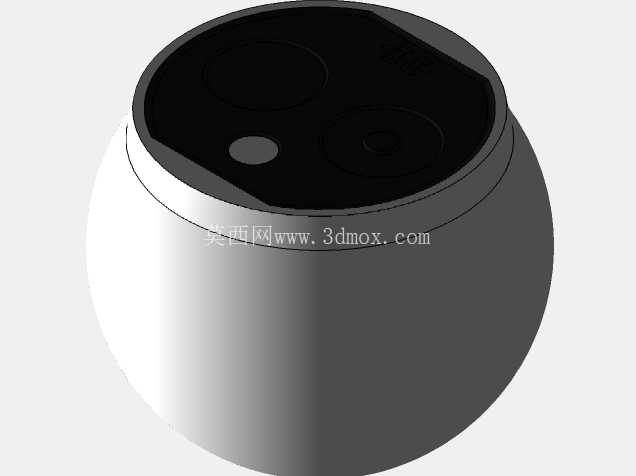

　　从结构设计逻辑来看，整机采用海螺式半球造型，外壳做了三段式阶梯圆弧过渡，没有突出的棱角，一方面能减少安装后积灰落尘的死角，日常清洁维护时用抹布就能直接擦拭外壳表面，另一方面圆弧曲面能降低人为恶意破坏时的受力点，外力撞击时会顺着曲面卸力，不容易出现外壳开裂的问题。前端镜头面板做了内凹式设计，可见光镜头、热成像镜头、补光灯三个元器件排布在同一黑色面板上，内凹的边框能在侧面强光入射时遮挡部分杂光，避免镜头出现眩光影响成像质量，同时面板和外壳衔接处做了一圈防水胶圈的安装槽位，能满足室内潮湿区域比如地下车库、卫浴间旁走廊的防泼溅需求，不会因为潮气侵入内部导致电路板短路。这款半球型热成像摄像设备的三维结构，完全围绕室内定点安防与测温场景的实际需求搭建，日常部署在机房配电柜旁、仓储易燃品堆放区、办公区消防通道、小区单元楼入口这类需要同时兼顾可见光画面记录与温度异常监测的点位，相比普通单可见光半球机，它能在完全无光、浓烟遮挡的环境下通过热辐射捕捉热源轮廓，还能对划定区域内的温度阈值做实时判定，一旦出现超温点立刻触发告警，弥补了传统监控只能记录画面无法感知温度变化的短板。

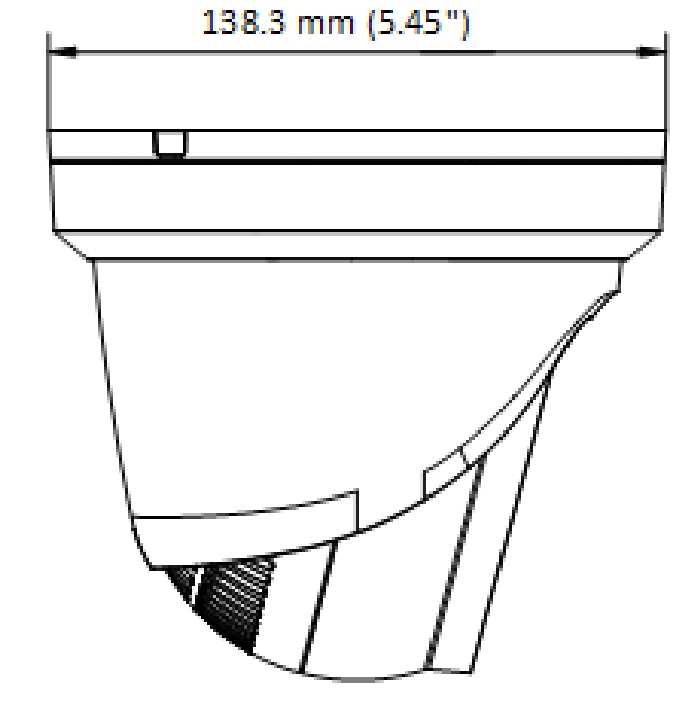

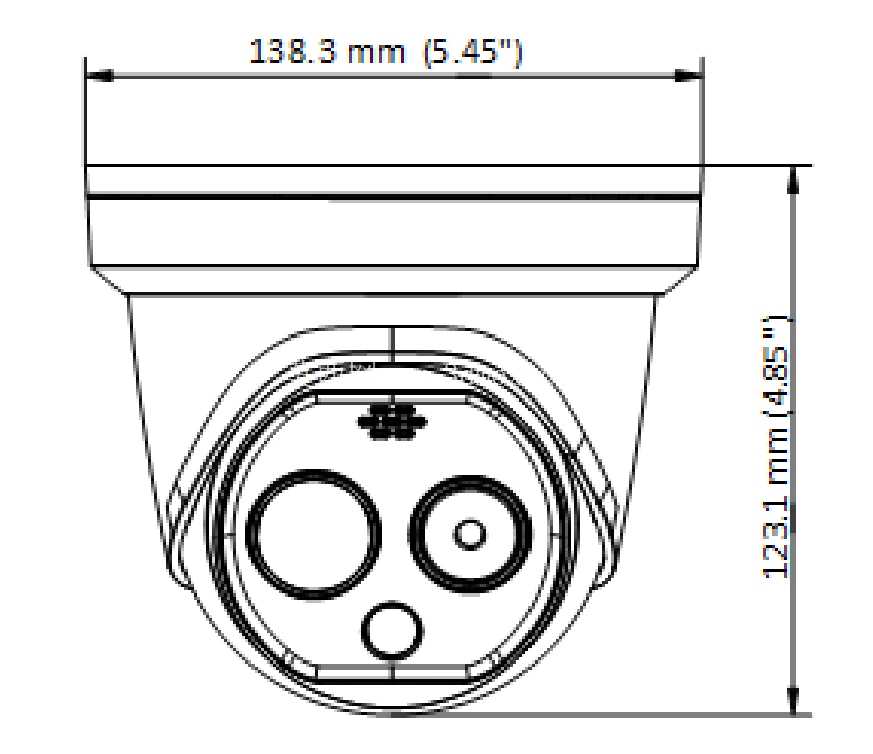

　　安装边界的设计上，整机尾部预留了标准的半球机安装底座卡位，适配市面上通用的120mm直径半球安装支架，底座上预留了三个呈120度均匀分布的螺丝孔位，不管是吸顶安装在混凝土天花板、吊顶石膏板上，还是壁装在墙面、弱电箱旁，都能直接对齐常规监控点位的预埋孔位，不需要额外重新打孔。整机的最大外径控制在110mm以内，突出安装面的高度不超过85mm，安装后不会过度突兀，也不会因为突出过多被过往的行人、搬运的货物磕碰。

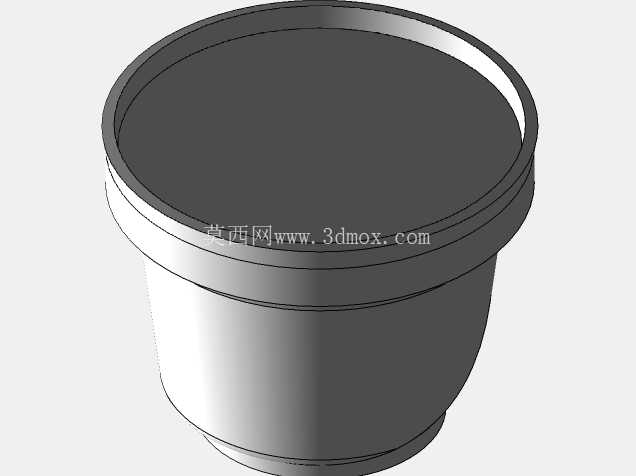

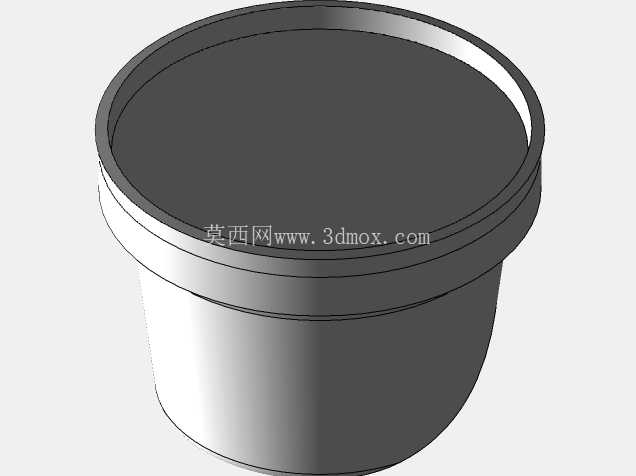

　　内部结构的排布上，镜头模组和主控电路板做了分层设计，热成像传感器和可见光传感器的中心距控制在28mm，这个距离既能保证双光画面融合时的视差在算法可校正范围内，不会出现画面错位的问题，又能给两个镜头的对焦调节预留足够的操作空间，组装时不需要额外做复杂的光轴校准，能提升产线的组装效率。外壳的壁厚均匀控制在2mm，采用阻燃ABS材质的设计基准，既保证了外壳的结构强度，安装后不会因为轻微挤压出现变形，又能控制整机重量，单台设备不含包装的重量控制在350g以内，即使是安装在轻质吊顶上也不会出现吊顶下坠的隐患。

　　设备侧面预留了网线接口的出线槽，槽位做了圆弧倒角，不会划伤网线外皮，同时出线方向支持水平360度旋转调节，安装时可以根据现场布线的方向调整出线位置，不需要强行弯折网线导致线芯断裂。镜头前端的保护玻璃采用镀增透膜的钢化玻璃，厚度2mm，既能保护内部的镜头元器件不被灰尘、飞虫触碰污染，又不会影响热成像红外波段的透过率，保证测温精度不会因为保护玻璃的遮挡出现偏差。在细节设计上，外壳的拼接缝都做了错位止口设计，拼接后缝隙小于0.2mm，不会出现小飞虫爬进设备内部附着在传感器上导致画面出现黑点的问题，同时止口结构也能提升整机的电磁屏蔽性能，避免周边的强电设备比如配电柜、变频器对设备的信号传输造成干扰，保证视频画面传输稳定不出现波纹、丢帧的问题。
