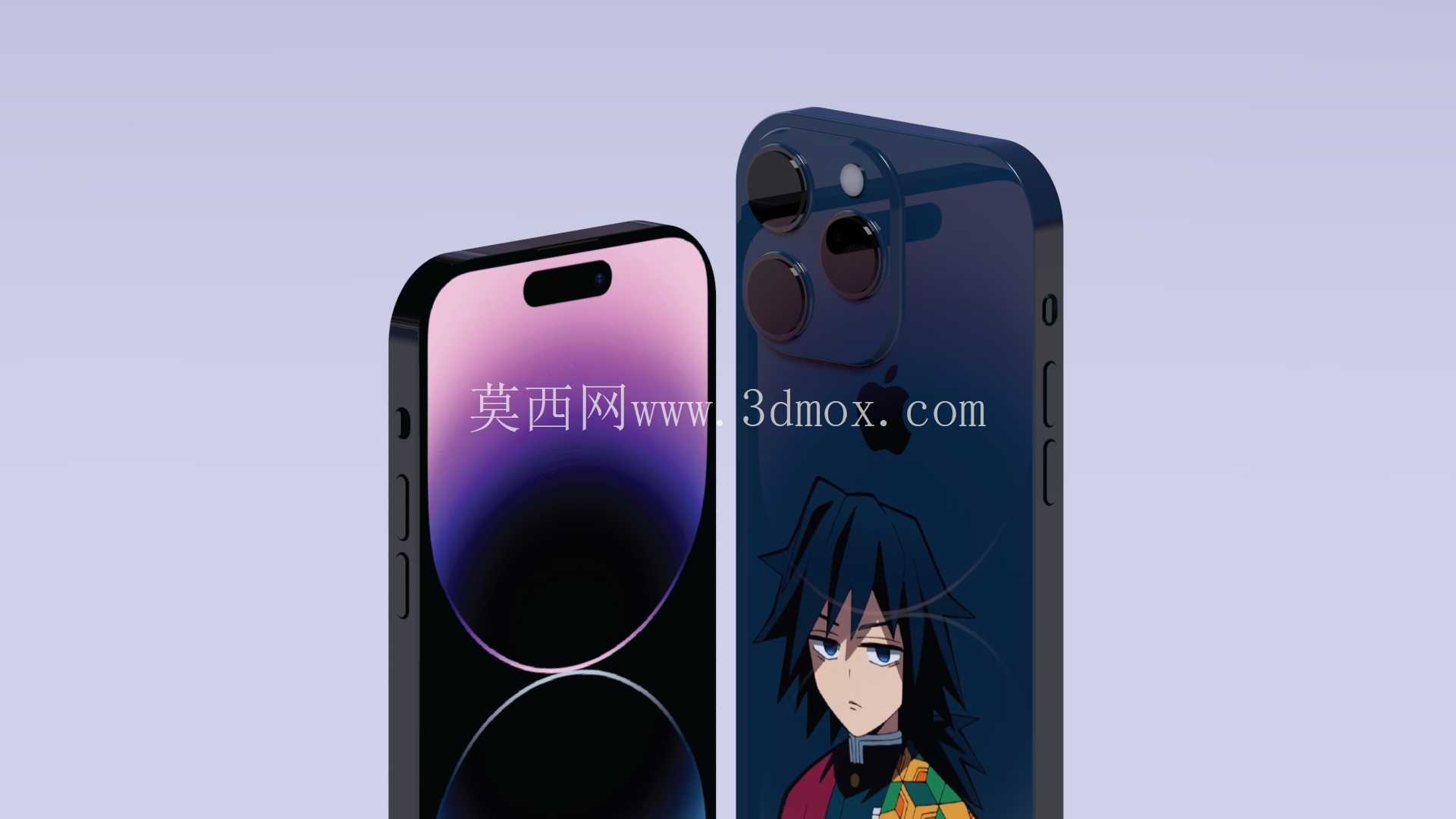

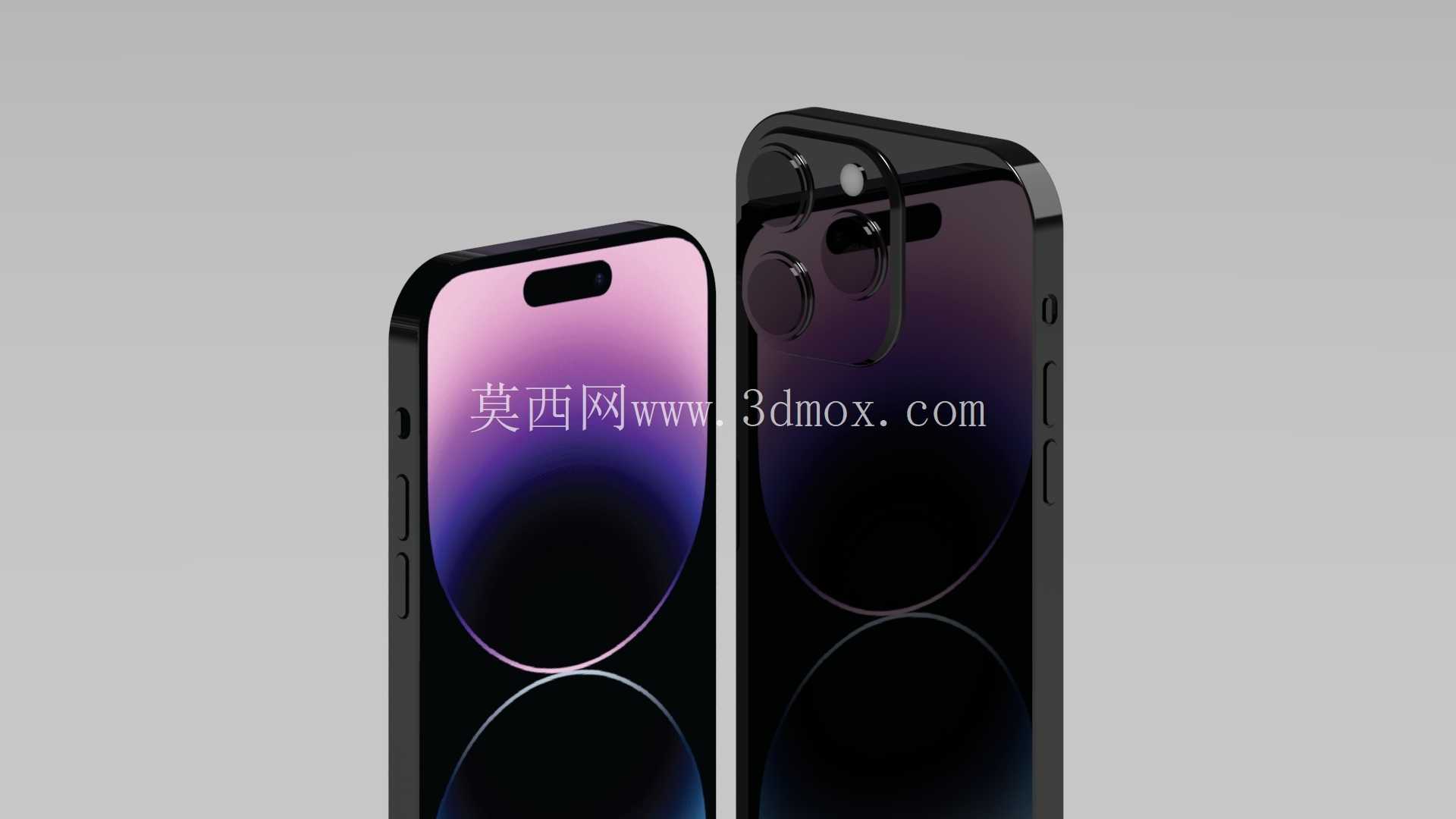

iPhone14ProMax消费电子整机结构三维数模

　　做消费电子结构设计的同行大多清楚，旗舰直板智能手机的三维数模搭建，核心难点从来不是外观曲面的顺滑度，而是内部堆叠与外部轮廓的边界平衡，这款iPhone14ProMax的数模还原，刚好覆盖了这类产品从外观验证到结构适配的全流程参考需求。先从实际应用场景来说，这类高精度整机数模首先服务于数码配件厂商的前期开发，不管是做全包防摔保护壳、钢化膜定位治具、车载磁吸支架，还是无线充电适配模组，都需要精准的外形尺寸与接口位置数据，靠官方给出的二维宣传图根本没法完成公差匹配，尤其是镜头模组的凸起高度、侧边按键的凹陷深度、底部扬声器开孔的排布间距，差0.1mm就会出现配件装不上、按键卡滞、对位偏移的问题。再说到产品本身的功能特性对应的结构设计，灵动岛区域的挖槽不是简单的屏幕开孔，数模里完整还原了前置摄像头、FaceID点阵投影器、红外镜头的堆叠空间，这部分的结构边界直接决定了屏幕黑边的控制精度，中框采用的直边设计和前代弧边中框的握持受力点完全不同，数模里标注的中框圆角过渡曲率，是平衡握持硌手感与结构强度的关键参数，很多第三方配件厂商做出来的直边壳割手，本质就是没摸准这个过渡曲率的数值。

　　设计思路上，这款机型的结构排布延续了苹果一贯的堆叠逻辑，主板采用L型异形板设计，把电池仓的可用空间拉到最大，数模里可以清晰看到电池仓的不规则轮廓，刚好避开主板凸起区域与TapticEngine线性马达的安装位，镜头模组的三层阶梯式凸起，不是为了刻意做外观辨识度，而是因为大底传感器、光学防抖组件、长焦镜头的物理厚度没法压到和背板齐平，数模里还原的镜头保护圈高出背板的尺寸，刚好是镜头最外层镜片不被平面刮花的安全距离，这个数值是经过大量跌落测试验证的，做镜头膜的厂商如果没参考这个尺寸，做出来的膜要么容易被磨花，要么会出现白边气泡。再说到外形尺寸与安装边界，整机的长宽厚参数对应的是手持握持的黄金比例区间，6.7英寸屏幕的机身宽度控制在77mm左右，刚好适配绝大多数成年人单手握持的拇指覆盖范围，侧边的音量键、电源键的按压行程对应的内部弹片安装位，在数模里预留了0.2mm的装配公差，底部Lightning接口的内凹深度与倒角尺寸，是适配第三方MFi认证插头的核心基准，很多非认证插头插不到位，就是因为没匹配这个接口的内部轮廓尺寸。

　　还有背板的AG玻璃与中框的衔接处，数模里还原的0.05mm断差，是为了避免组装时玻璃与金属中框硬接触导致的崩边，这个断差控制也是消费电子结构组装的核心工艺点，做维修治具的厂商需要根据这个断差设计拆屏的吸盘定位槽，不然拆屏时很容易把玻璃背板吸碎。另外，机身内部的磁吸充电模组的环形磁钢排布，在数模里也做了完整还原，磁钢的安装位置与厚度，直接决定了磁吸配件的吸附力大小，磁钢离背板太近会干扰无线充电的线圈效率，太远又会导致吸附力不足容易脱落，这个平衡距离在数模里的标注，能帮磁吸配件厂商省掉大量的打样测试时间。

　　很多刚入行的结构设计师容易把这类手机数模当成单纯的外观模型，实际上里面的每一处曲面过渡、每一个安装位的预留、每一个开孔的位置，都是经过多轮结构验证、跌落测试、散热模拟之后确定的，比如机身内部的石墨散热贴的铺设区域，对应的就是主板A系列芯片与电源管理芯片的发热集中区，数模里预留的散热层厚度空间，是平衡机身厚度与散热效率的关键，要是做内置散热背夹的改装方案，不参考这个空间预留，很容易出现后盖盖不严、顶到电池的问题。还有侧边的天线断点位置，数模里的断点宽度与注塑填充区域，对应的是手机信号的溢出窗口，做金属边框保护壳的厂商如果挡住了这个位置，会直接导致手机信号衰减，这也是为什么很多劣质金属壳会影响手机信号的核心原因，参考精准的数模就能提前避开这些天线区域，在保护壳对应位置做非金属材质的预留。
