DIN35导轨安装带RS485温湿度传感装置

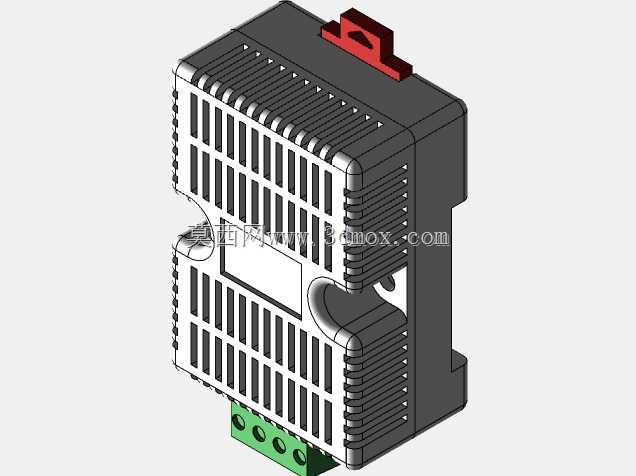

　　在工业现场的环境参数采集场景中，这类导轨式温湿度传感装置是电控柜内部环境监控的常用部件，多数时候会被安装在PLC控制柜、变频柜、低压配电回路的DIN35标准导轨上，和断路器、继电器、端子排等器件并排布置，实时采集柜内的空气温度与相对湿度数据，为柜内除湿、温控装置提供触发依据，避免因柜内凝露、高温导致的电气绝缘下降、器件寿命缩短问题。从结构设计来看，这款传感装置的外壳采用上下扣合的阻燃工程塑料壳体，壳体表面布满规则的格栅式通风槽，这些通风槽并非随意排布，而是在保证壳体结构强度的前提下，最大化壳体内部传感元件与外部空气的接触面积，减少壳体本身对空气流通的阻挡，让温湿度感应元件可以更快响应柜内的环境参数变化，同时格栅的筋条宽度经过核算，既可以阻挡较大的灰尘颗粒直接落入壳体内部，又不会因为筋条过密导致通风阻力过大。

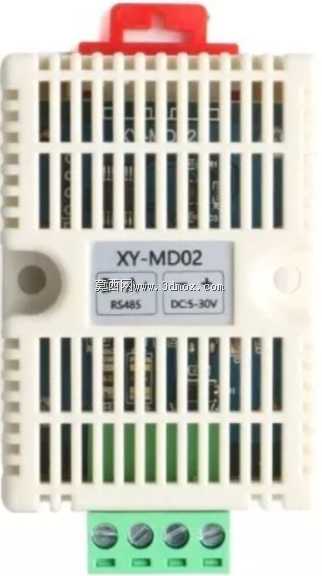

　　顶部的红色卡扣是DIN35导轨安装的核心锁紧结构，安装时只需要将壳体上部的卡扣挂在导轨上沿，向下按压壳体就能让下部的弹性卡扣卡入导轨下沿，不需要额外的螺丝固定，单人徒手就能完成安装，后期维护拆卸时，只需要用一字螺丝刀撬动下部的弹性卡扣就能将装置从导轨上取下，完全适配工业电控柜内的快装需求。壳体下部的绿色端子台是接线接口，采用标准的5.08mm间距插拔式接线端子，分别对应电源正负极、RS485通讯的A/B信号线，端子的螺丝采用防滑脱设计，避免接线过程中螺丝掉落进柜内引发电气短路，端子台的位置设计在壳体下部，接线完成后线束可以顺着柜内的走线槽向下布置，不会和上部的其他器件产生干涉。

　　从安装边界来看，这款装置的宽度仅占据3个标准模数的导轨空间，深度方向不会超出柜内器件的常规安装深度，即使是在深度较浅的壁挂式电控柜内，也不会出现柜门关不上的问题，壳体的边角都做了圆角过渡处理，避免安装过程中锋利的边角划伤操作人员的手部，也不会划破相邻器件的导线绝缘层。功能层面，这款装置集成的RS485通讯接口采用标准Modbus-RTU通讯协议，可以直接接入现场的工业总线网络，不需要额外的转换模块，就能将采集到的温湿度数据上传到PLC或者上位机监控系统，用户可以根据现场的实际需求，在后台设置温湿度的报警阈值，当柜内温度超过设定值或者湿度达到凝露临界值时，系统可以自动触发散热风扇或者除湿加热器的运行，实现柜内环境的自动调控。

　　在设计这款装置的三维结构时，需要重点考量几个细节：首先是壳体内部的PCB板固定柱位置，要和PCB板上的安装孔精准对应，固定柱的高度要保证传感元件处于通风槽的中心位置，避免传感元件贴在壳体内壁上导致测量数据出现偏差；其次是导轨卡扣的弹性行程设计，行程过大会导致装置安装后在导轨上出现松动，行程过小则会导致安装和拆卸的阻力过大，不便于现场操作；另外壳体上下扣合的止口结构要设计合理，既可以保证扣合后的壳体缝隙均匀，又能起到一定的防尘作用，避免灰尘从扣合缝隙处大量进入壳体内部。在实际的设备选型过程中，这类导轨式温湿度传感器不需要额外的安装支架，直接利用柜内已有的标准导轨就能安装，相比壁挂式的传感器，可以大幅节省柜内的安装空间，也不需要在柜板上额外打孔，不会破坏柜体的防护等级，非常适合在已投用的电控柜改造项目中使用，也广泛应用在新建的自动化生产线控制柜、通讯基站机柜、光伏汇流柜等需要监控内部环境温湿度的场景中。
