1200×3500规格标高2型振动筛网结构设计

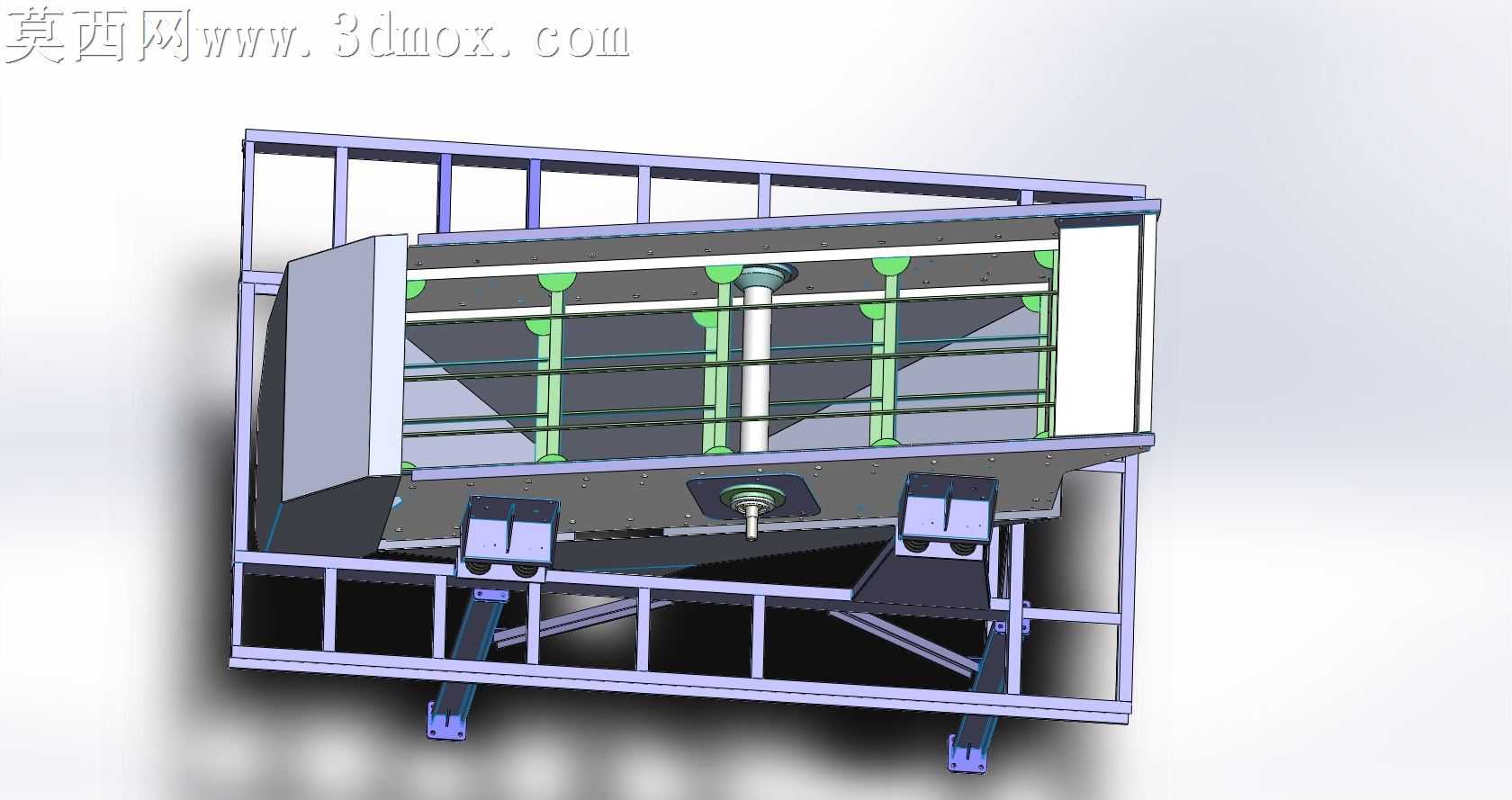

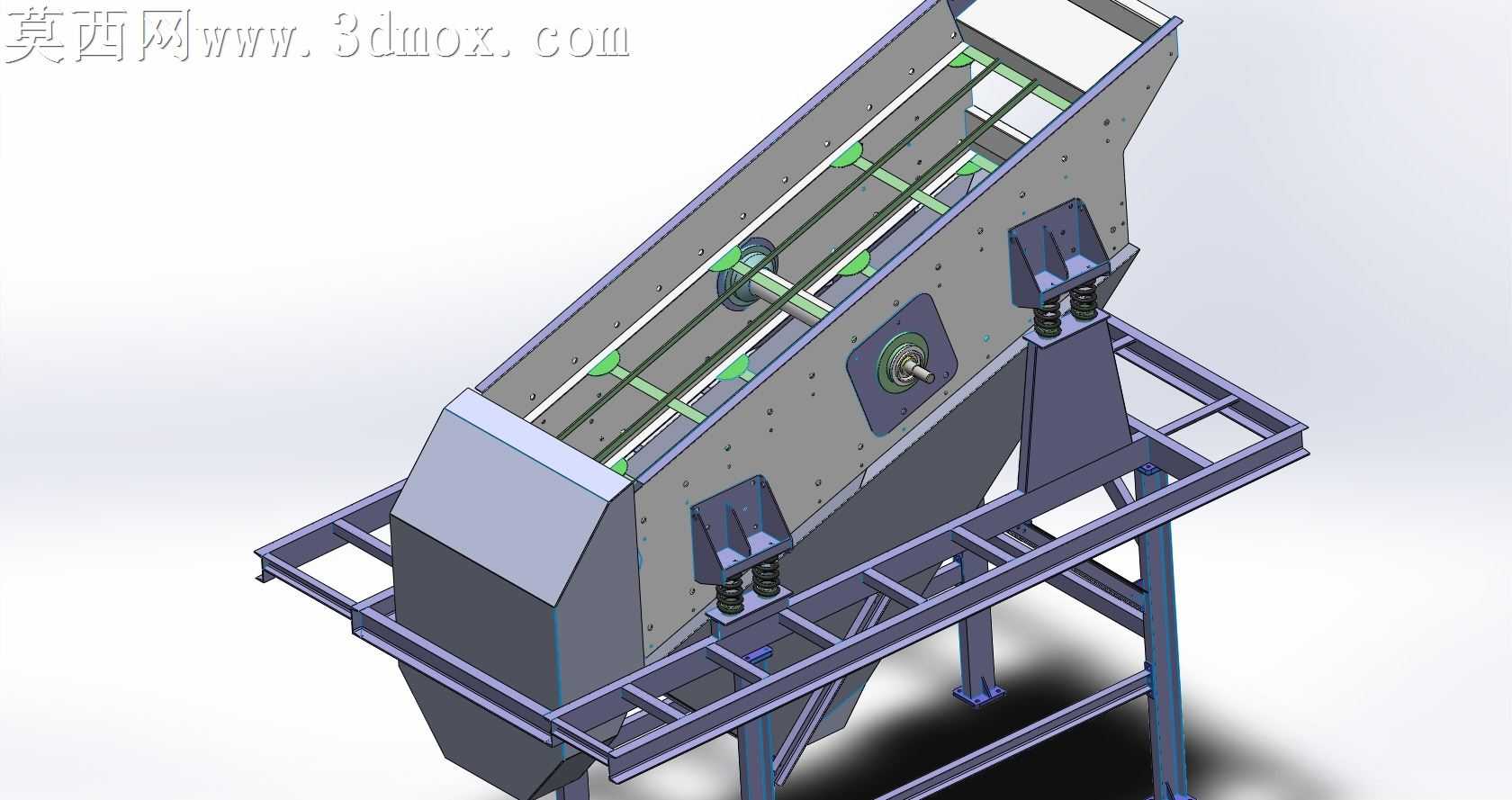

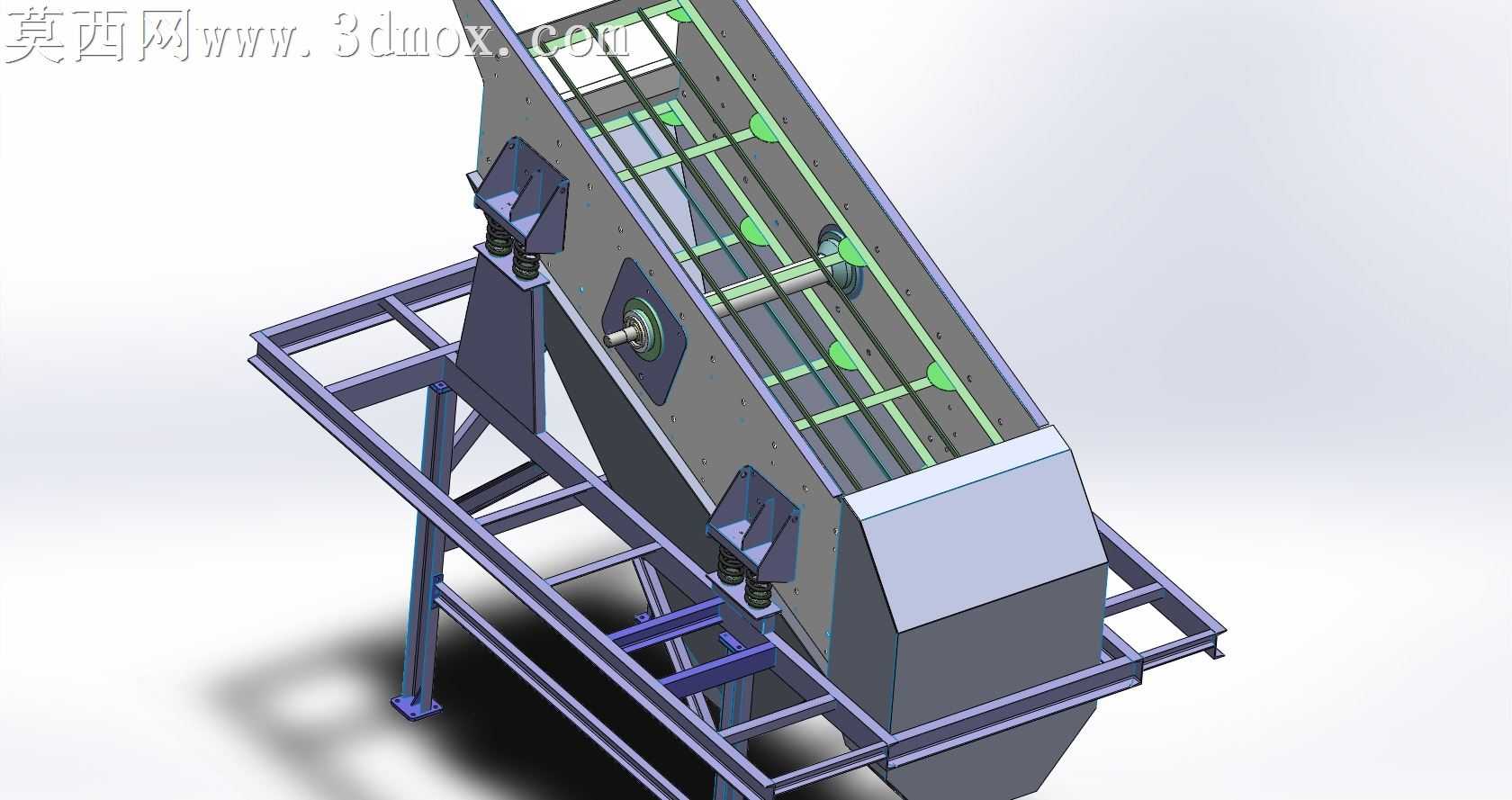

本作品为1200×3500规格标高2型筛网配套振动筛分设备的三维建模设计，采用SolidWorks完成全参数化建模与装配渲染，完整还原了振动筛的核心结构与配套筛网的安装适配逻辑。建模过程中首先对设备整体框架进行基准定位，采用型钢焊接机架的结构逻辑，对支撑腿、横梁、侧护板等结构件逐一进行特征建模，通过拉伸、切除、焊接构件等命令还原机架的型材拼接结构，对机架的安装基准面、弹簧支座定位孔等关键配合位置做了精确的尺寸约束，保证后续部件装配的同轴度与位置精度。针对核心的筛网部分，建模时还原了筛网的张紧结构、筛条排布逻辑，对筛面的倾角做了符合筛分作业需求的角度设定，保证物料在筛面上的运动轨迹符合筛分效率要求；激振器部分完整建模了轴承座、偏心轴、传动连接端等结构，清晰呈现激振力的传递路径，同时对支撑弹簧、弹簧支座、筛箱侧板的连接结构做了细节还原，弹簧的建模采用螺旋线扫描特征，还原了弹簧的有效圈数、支撑圈结构与材质质感，侧板上的加强筋、安装螺栓孔均按照实际装配需求做了阵列与定位。渲染阶段对不同部件赋予了对应材质：机架结构件赋予热轧型钢的哑光金属材质，筛箱侧板赋予焊接钢板的磨砂金属质感，弹簧赋予弹簧钢的深色金属材质，筛网部分根据筛分物料的特性赋予耐磨金属材质，传动部位的端盖、轴承座赋予机加工金属的亮面质感，通过场景光源的调整，清晰呈现设备的结构层次与装配关系，直观展示筛网在整体筛分设备中的安装位置、张紧方式以及与周边部件的配合间隙。设计过程中充分考虑了振动筛的作业工况，对筛网的更换空间、激振器的维护位置、机架的受力支撑点都做了结构合理性校验，通过装配体的干涉检查功能排除了部件间的运动干涉，保证模型结构符合实际筛分设备的设计逻辑，可用于振动筛结构教学、筛网选型适配参考、筛分设备方案展示等场景，完整呈现了大型矿用振动筛配套筛网的结构设计细节与整体设备的装配逻辑。
