2000x4000规格卧式球磨机成套设备设计

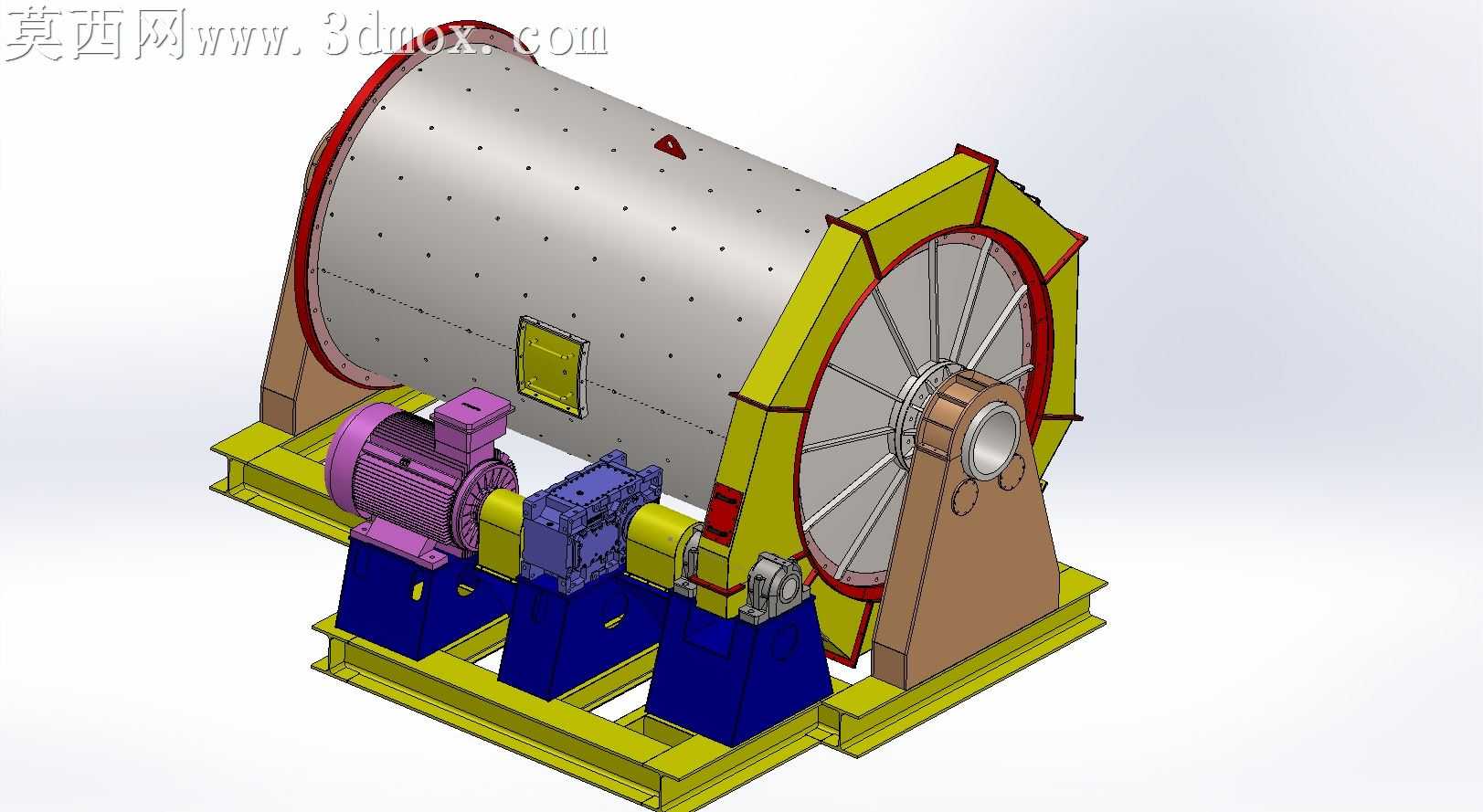

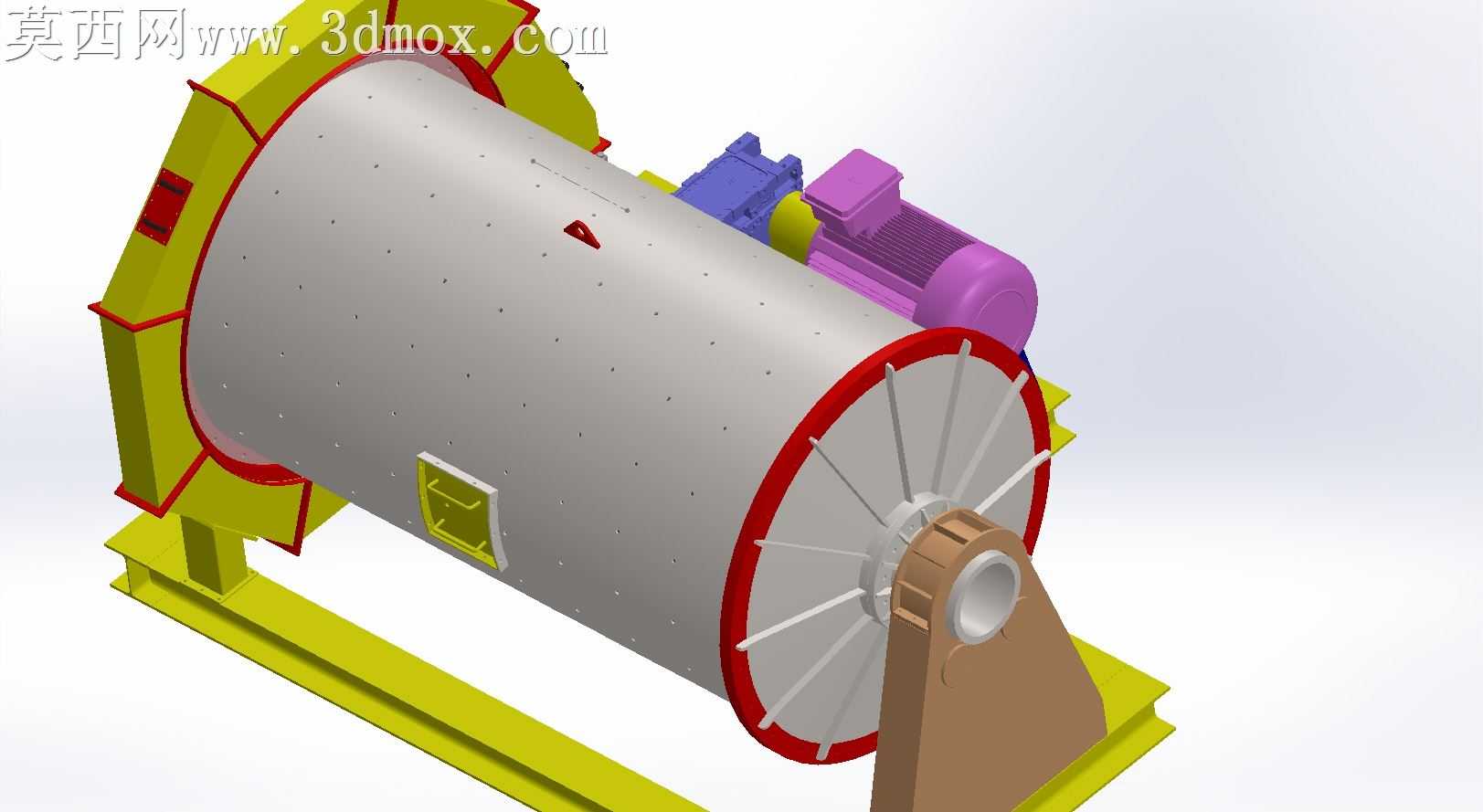

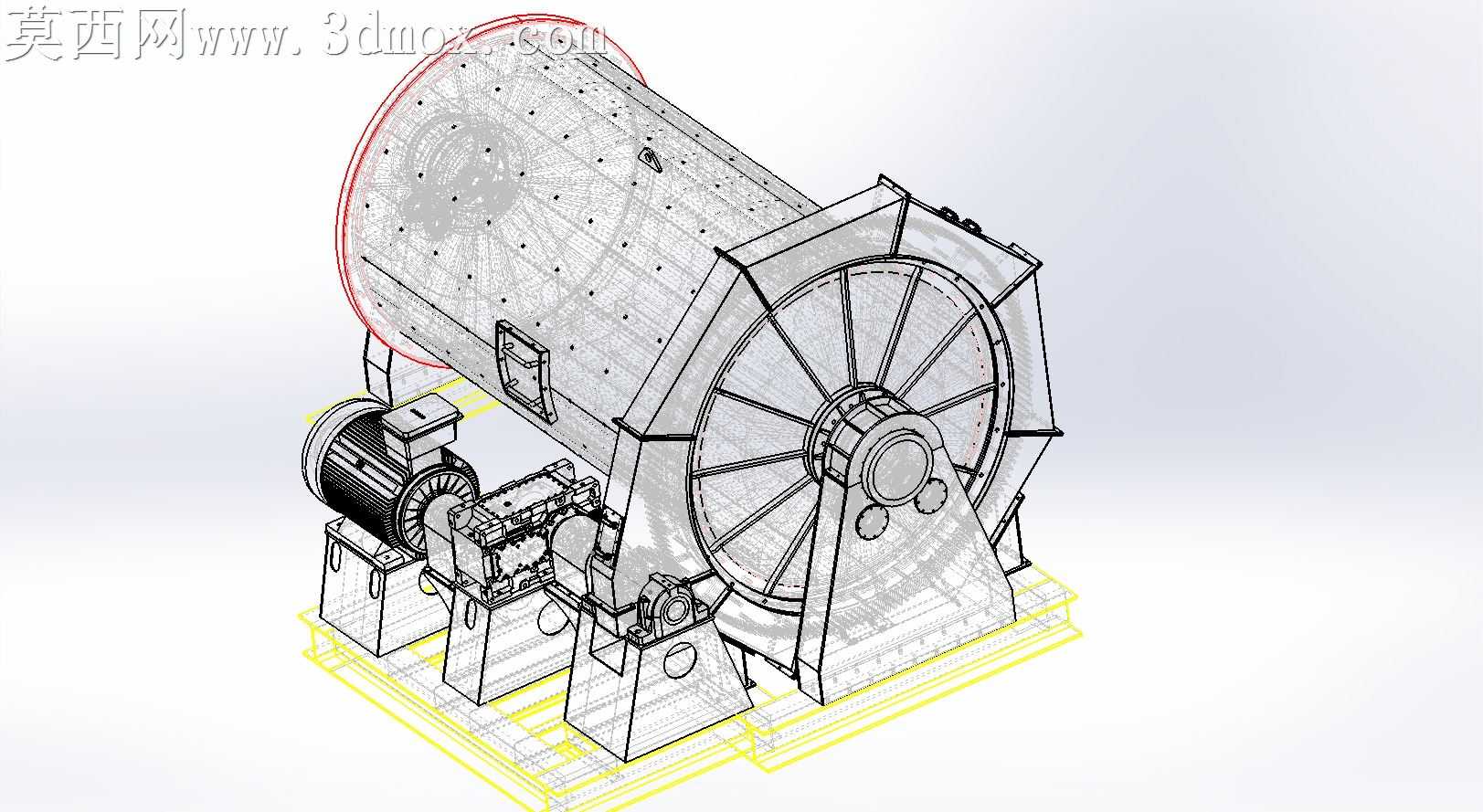

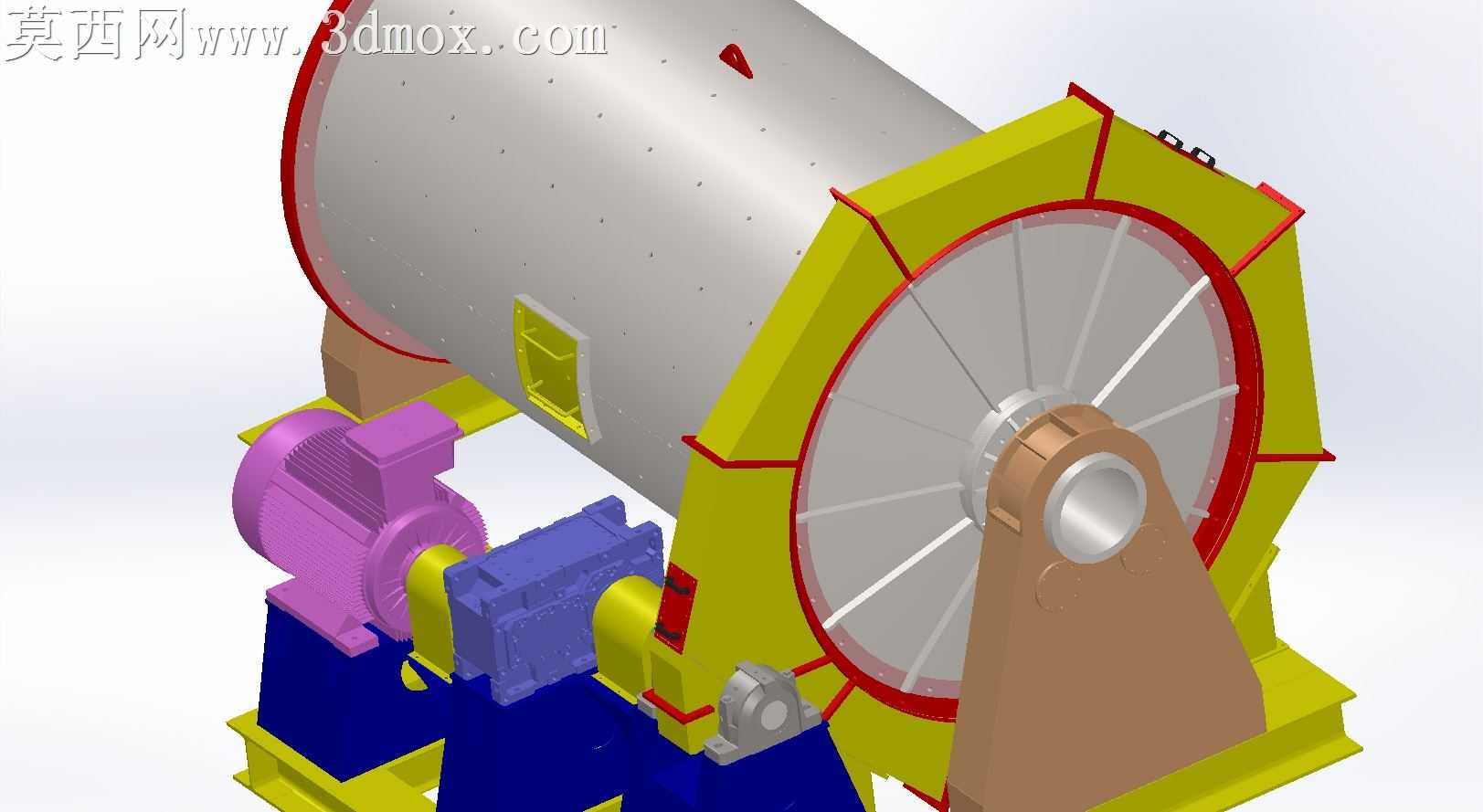

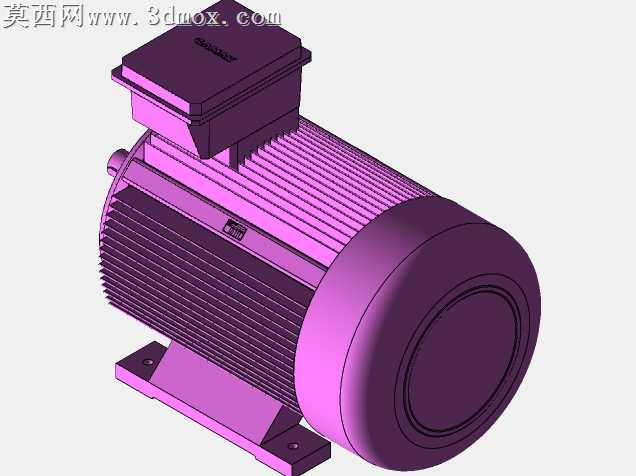

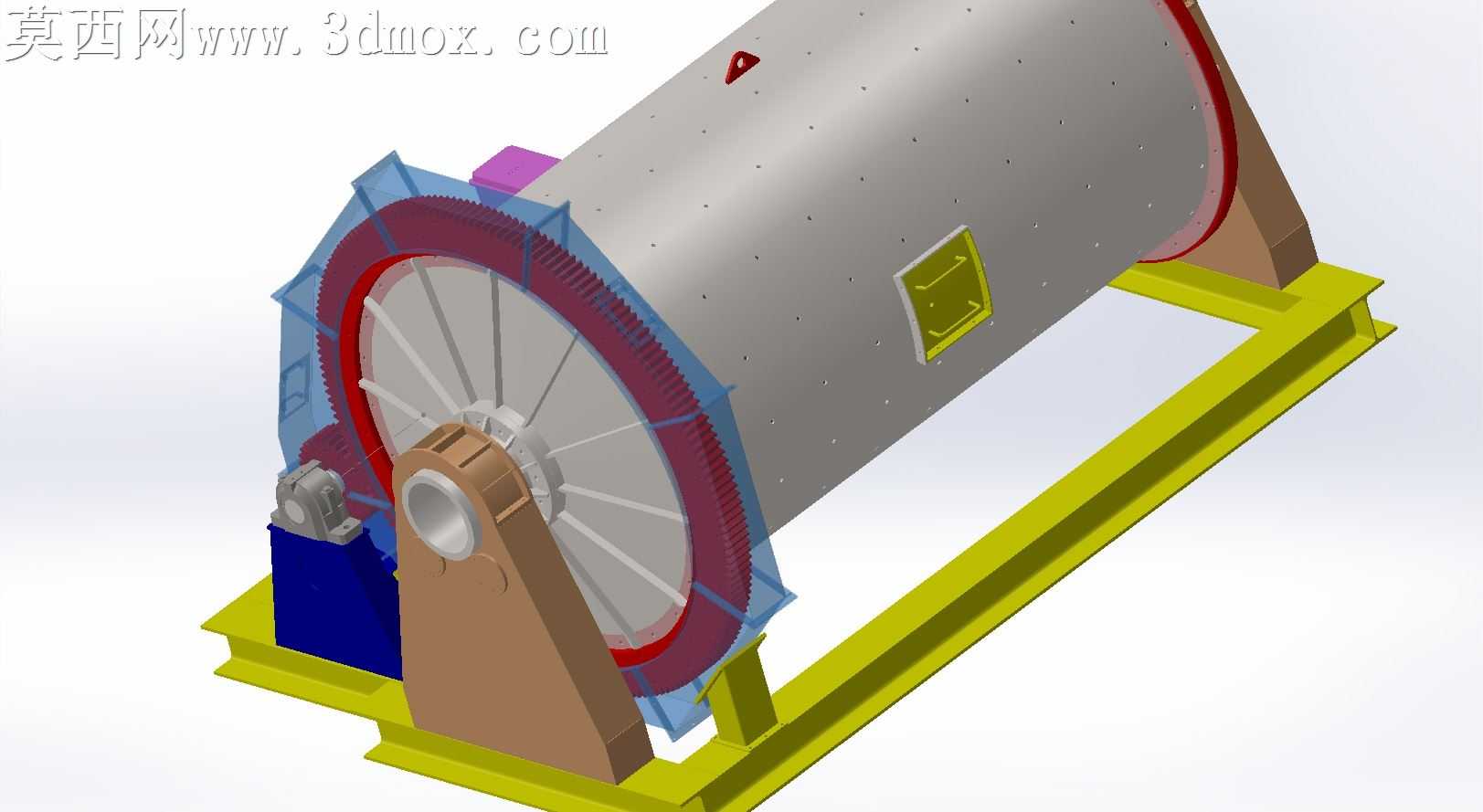

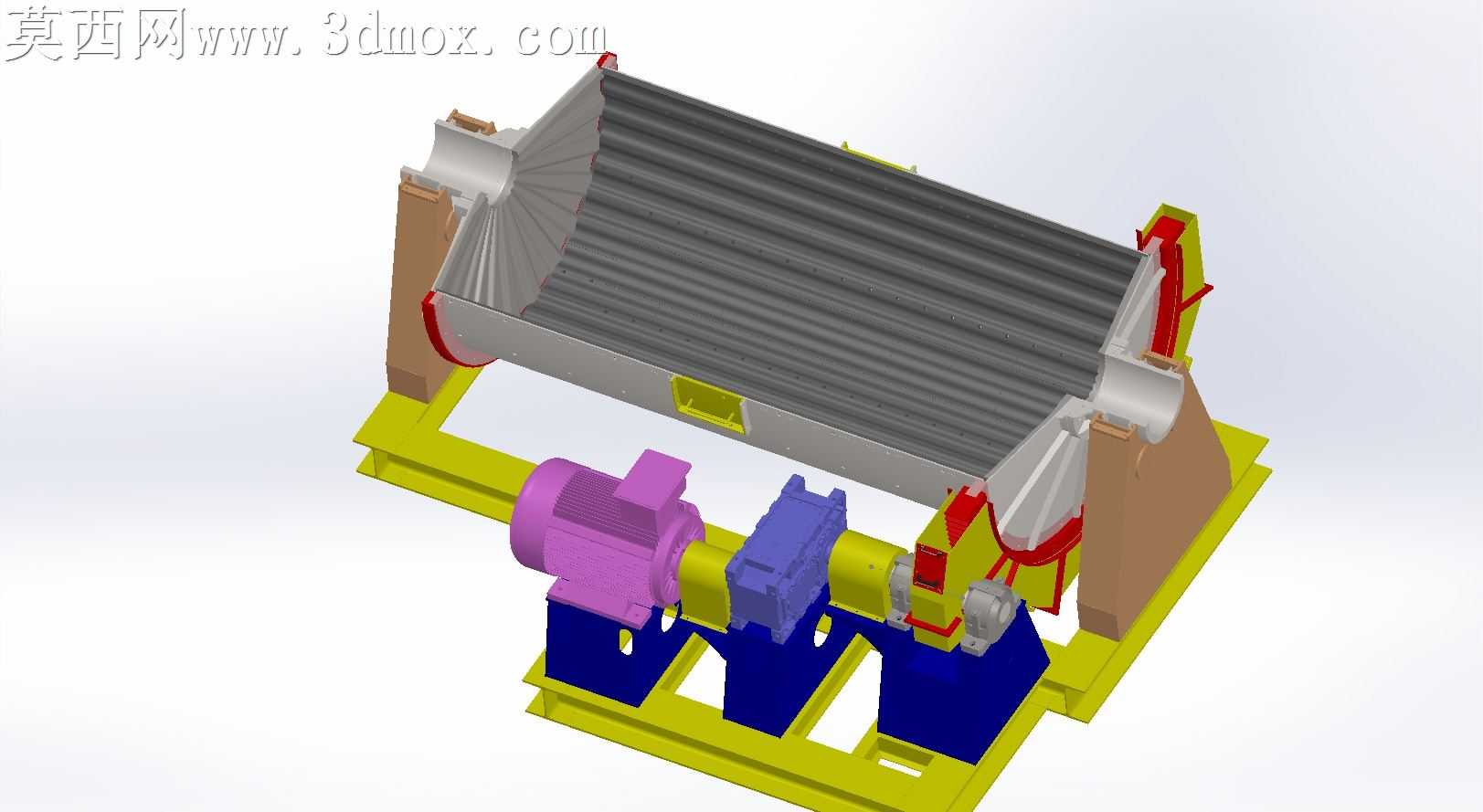

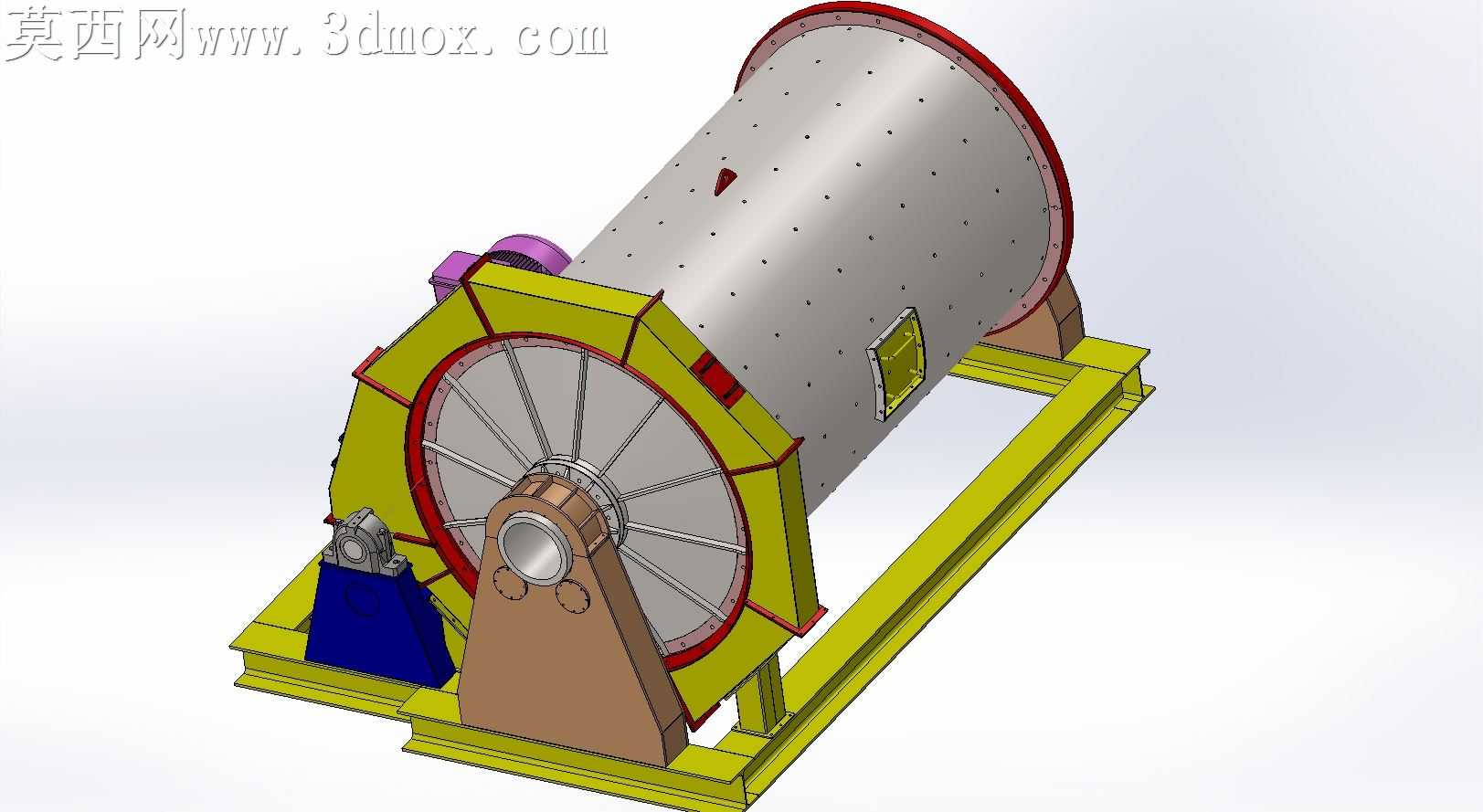

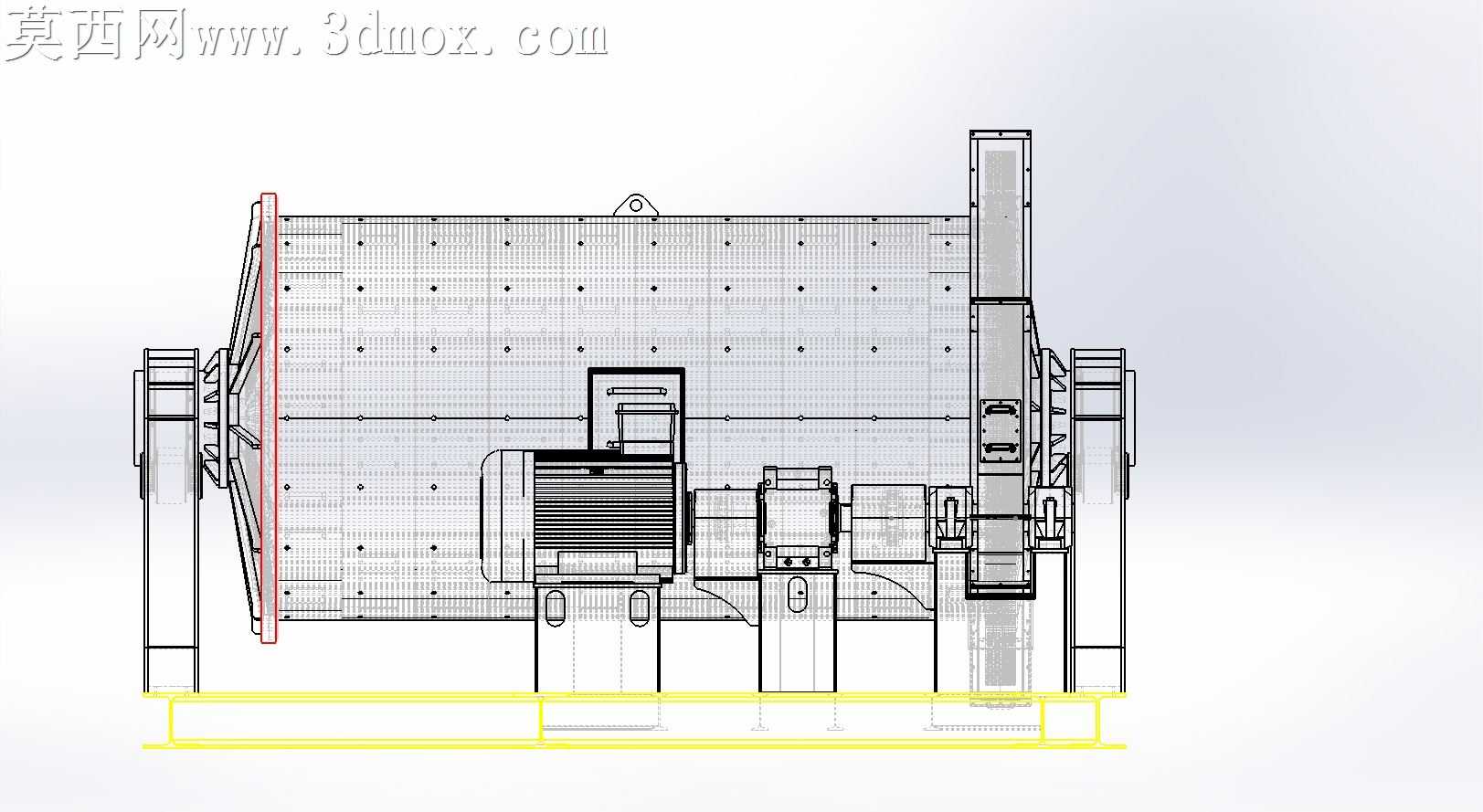

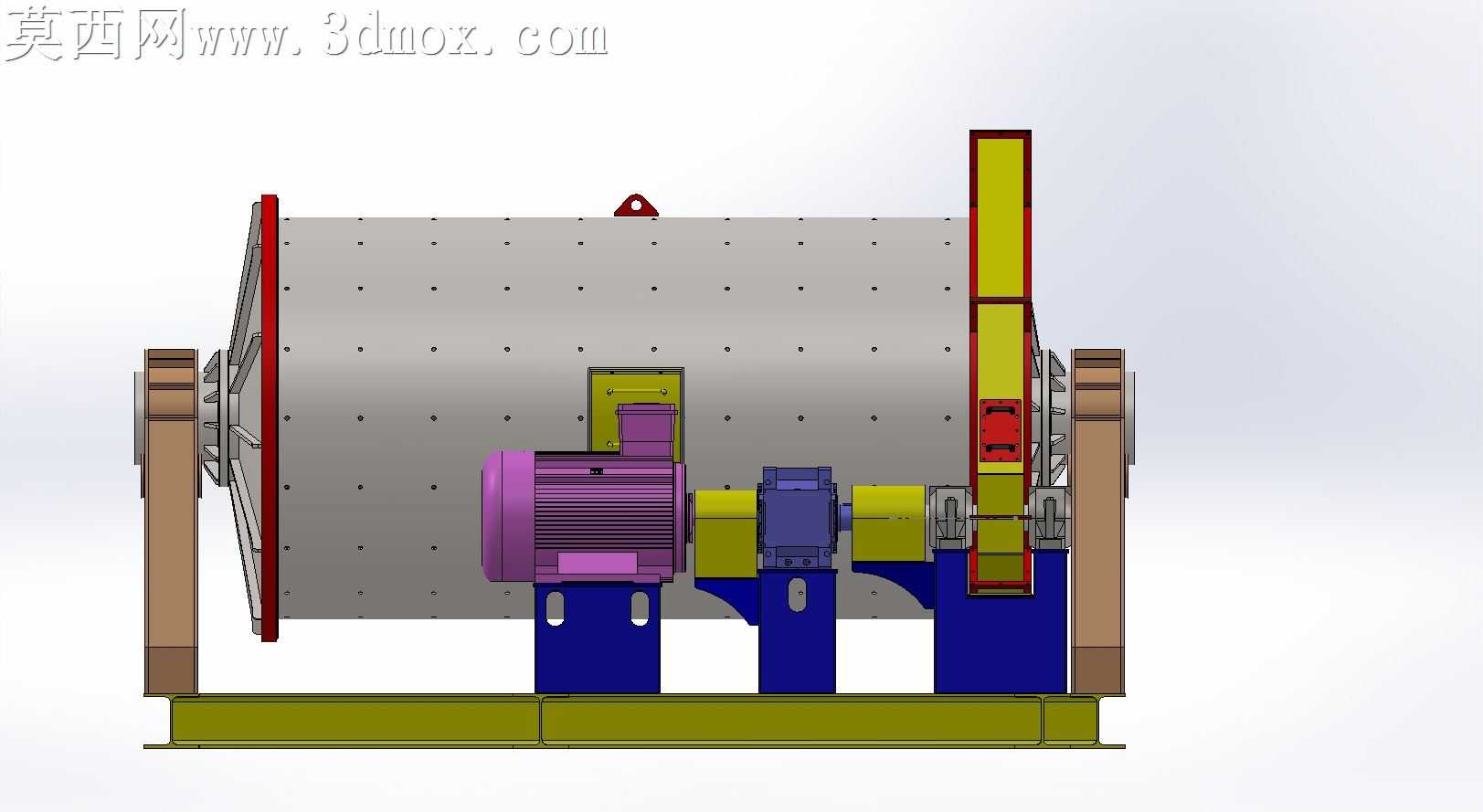

本套球磨机三维设计采用参数化建模方式完成，整体严格遵循2000x4000mm规格的工业级球磨机结构比例搭建，完整还原了卧式筒形粉磨设备的全系统构造。建模过程中对回转筒体、主轴承座、大小齿轮传动副、减速机构、驱动电机、机架底座、进出料端盖、筒体衬板固定结构、检修人孔等核心部件逐一进行独立建模，各部件间的装配约束完全匹配实际设备的安装逻辑，可清晰展示动力从电机输出后，经联轴器传递至减速机，再通过大小齿轮啮合带动筒体低速回转的完整传动链路。渲染阶段针对不同部件的材质特性做了区分处理：筒体采用带细微磨砂质感的金属材质，还原钢制筒体的表面肌理；主轴承座、端盖等铸钢件做了哑光深棕金属质感处理，突出铸造部件的厚重感；减速机壳体、电机外壳分别采用对应工业设备的漆面材质，机架底座做了醒目的工业黄涂装区分，电机接线盒、减速机密封端等细节部位也做了对应材质还原，整体渲染效果层次分明，各部件辨识度高。结构设计上充分考虑了重型粉磨设备的运行稳定性需求，主轴承采用大直径滑动轴承结构支撑筒体两端，底座采用分体式加重机座设计，传动侧设置独立的减速机安装基座与电机安装平台，保证动力传递过程中的同轴度与稳定性；筒体表面均匀布置了衬板固定螺栓点位，端盖与筒体的连接法兰做了加厚处理，大齿圈采用分段式连接结构贴合在筒体出料端外侧，符合大型球磨机的实际制造工艺逻辑。设计过程中重点梳理了各部件的装配干涉问题，对齿轮啮合间隙、轴承配合公差、联轴器对中空间等细节做了预留校验，整套模型结构完整，可用于选矿粉磨工艺流程的设备布局演示、结构原理教学以及同类型设备的改型设计参考，完整呈现了卧式球磨机从动力输入到筒体回转作业的全部机械构造细节。
