多工位并联高精度小型输送机构设计

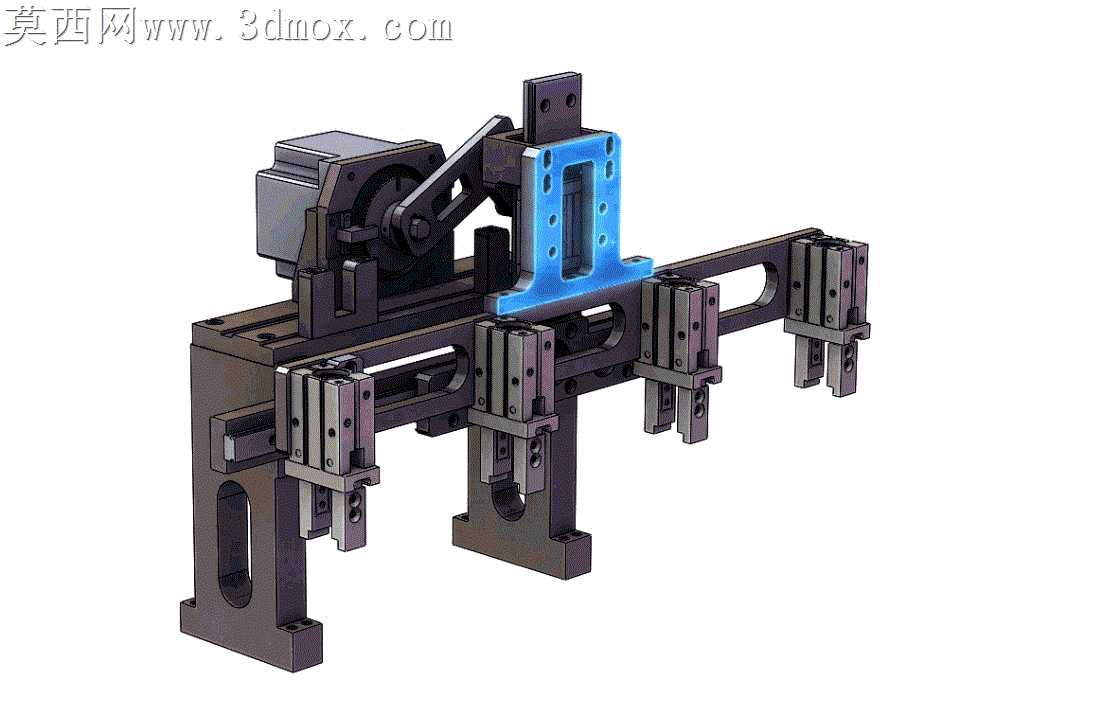

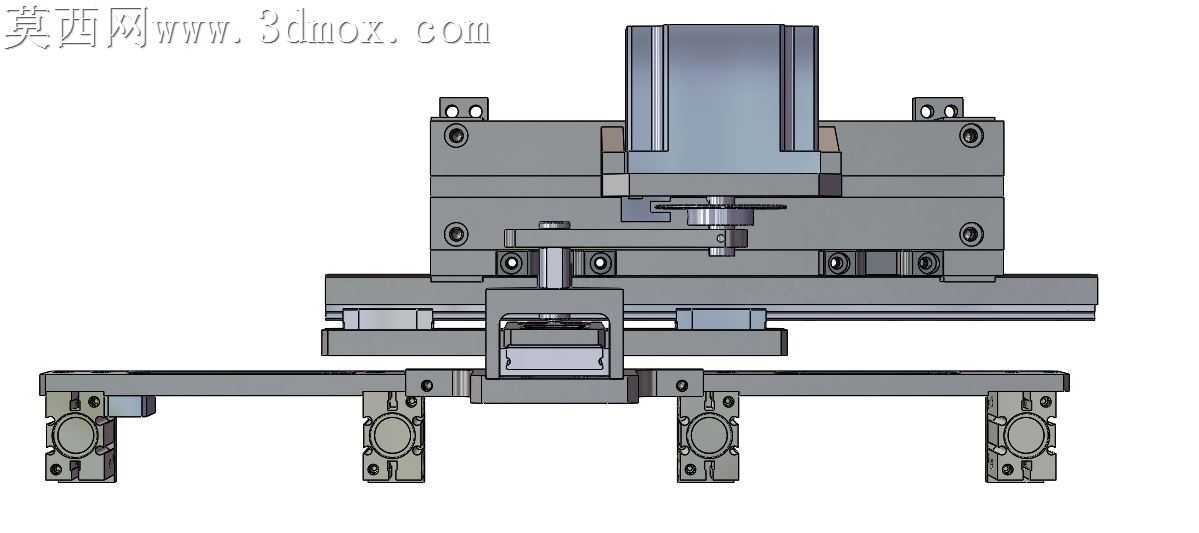

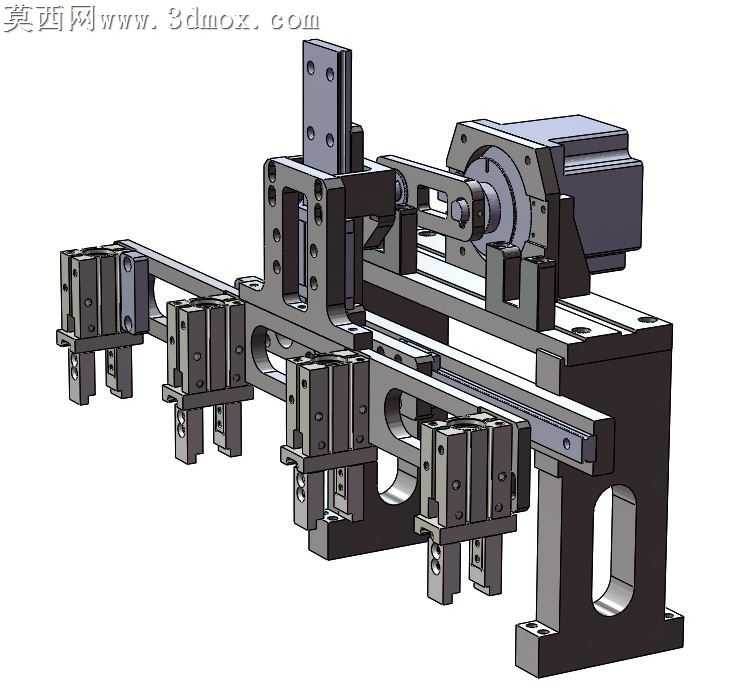

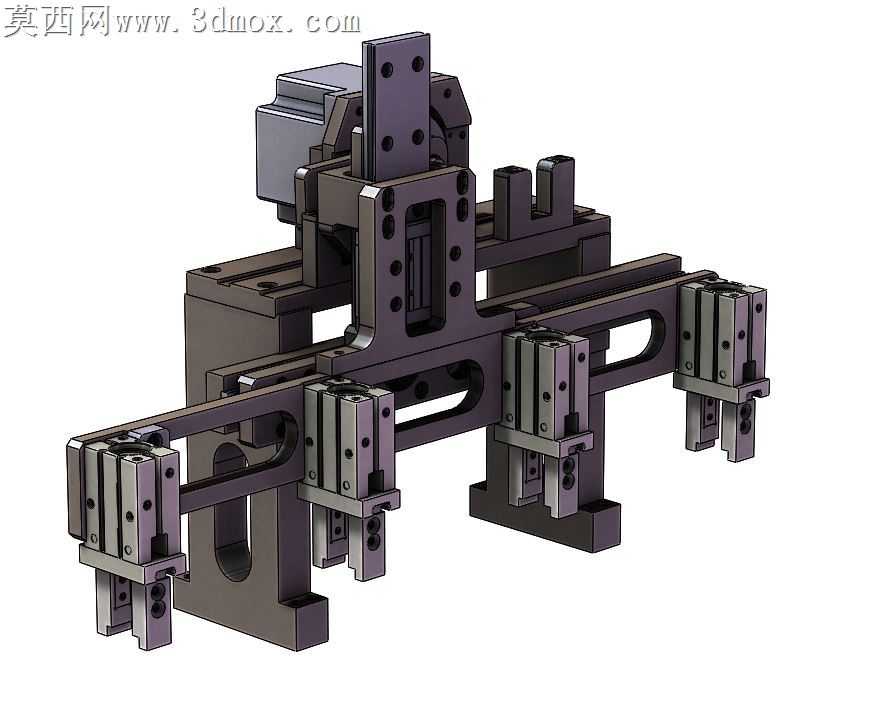

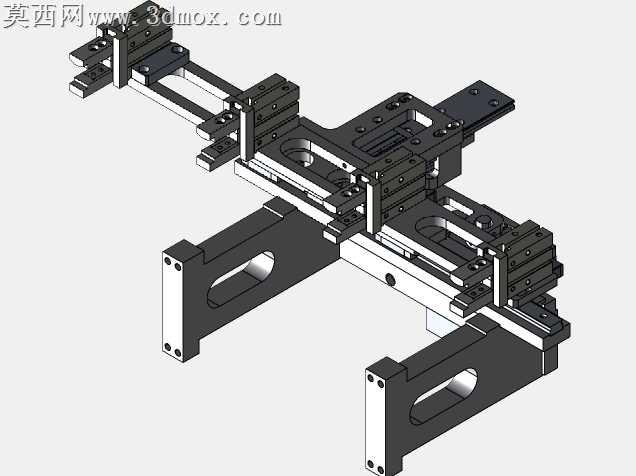

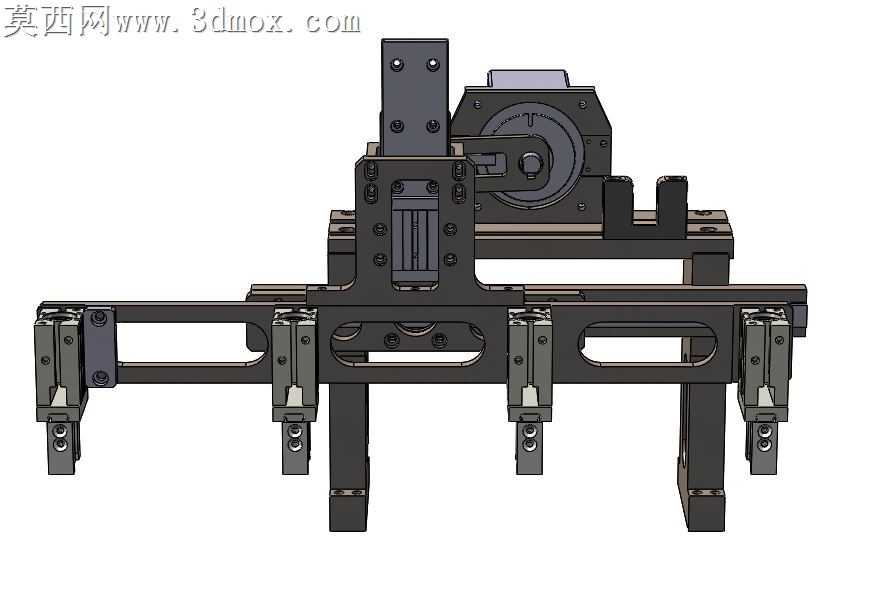

本作品为多工位并联高精度小型输送机构，采用三维建模软件完成全参数化概念装配设计，整体建模过程严格遵循机械设计装配逻辑，对每一处配合公差、运动干涉位置都做了提前校验，确保机构运动逻辑通顺合理。建模阶段先从核心动力输入模块开始搭建，将驱动电机的安装位、曲柄传动组件的铰接点位做精准定位，再依次搭建滑动导轨组件、多工位夹取安装座、支撑机架结构，所有零件的建模都采用实体特征拉伸、切除、阵列等操作完成，对安装孔位、定位槽、减重槽等细节特征都做了1:1还原，没有省略关键结构细节。渲染阶段采用工业机械常用的材质搭配，机架支撑部分赋予哑光发黑的金属材质，模拟标准发黑处理的碳钢机架质感，传动曲柄、滑动导轨部分赋予亮面金属材质，体现精加工零件的金属光泽，多工位夹座的安装基准板赋予蓝色阳极氧化铝材质，突出核心定位部件的视觉区分度，整体渲染光影采用柔和的工业展示光效，既清晰呈现各部件的结构层次，又不会因为过强反光遮挡结构细节。结构上该机构采用单电机驱动的并联传动设计，通过曲柄连杆结构将电机的旋转运动转化为多组夹座的同步直线往复输送动作，四组夹座沿平行导轨等距排布，可实现多工位物料的同步平行移送，相比传统单工位输送结构，大幅提升小物料的移送效率，同时并联传动的设计保证了各工位移送动作的同步一致性，避免多工位动作错位带来的输送精度误差，导轨采用双平行导向结构，搭配滑动座的限位设计，保障输送过程的运行平稳性，减少运动过程中的晃动偏差，整体结构紧凑小巧，适合集成在小型自动化生产线、精密装配工位中完成短距离高精度的物料移送作业。设计思路上围绕小空间内的高精度多工位输送需求展开，摒弃复杂的多电机同步控制方案，采用单动力输入的纯机械并联传动结构，既降低了设备的制造成本与控制难度，又通过机械结构的刚性传动保障了输送动作的重复定位精度，各夹座采用标准化安装接口，可根据实际输送物料的形态更换适配的夹头，具备较强的适配性，机架底部预留标准安装孔位，可直接固定在设备工作台面，安装调试便捷。
