无氧热解处理立式双罐体反应装置

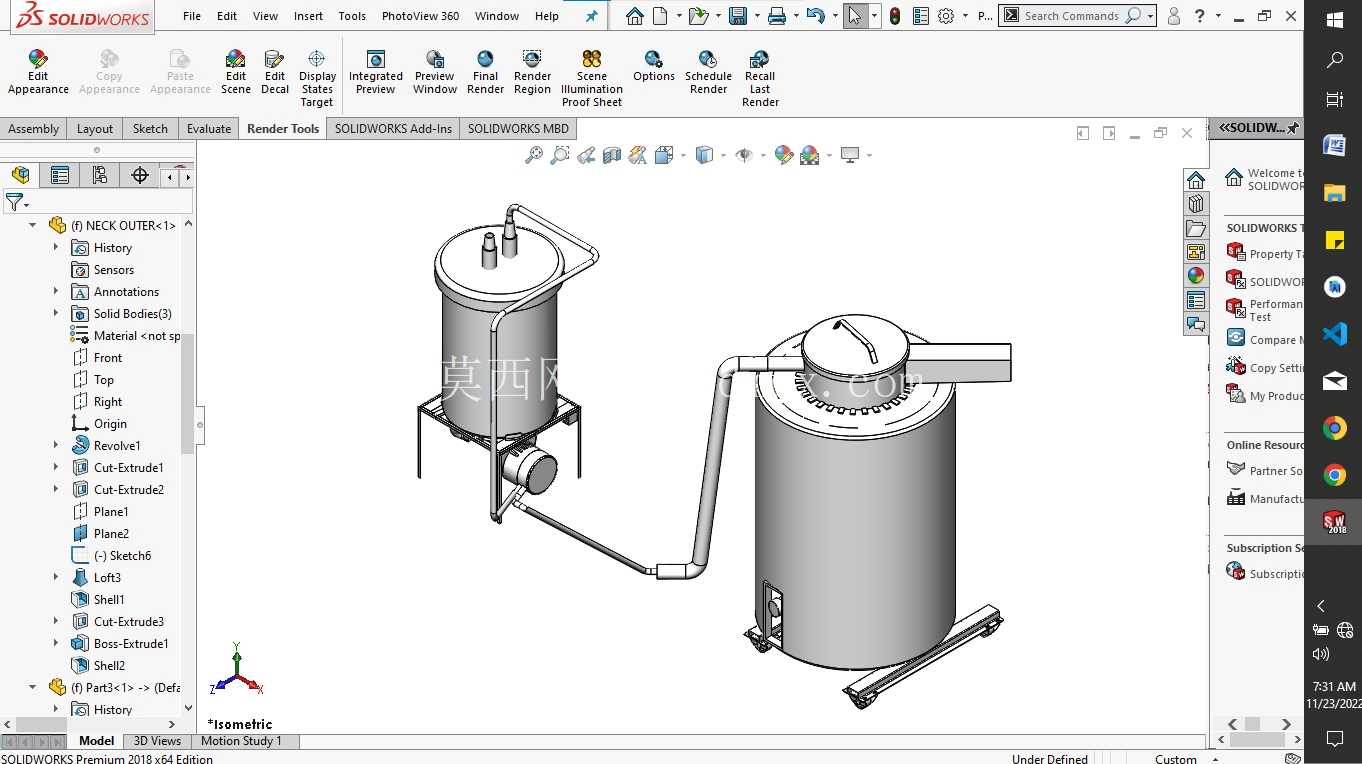

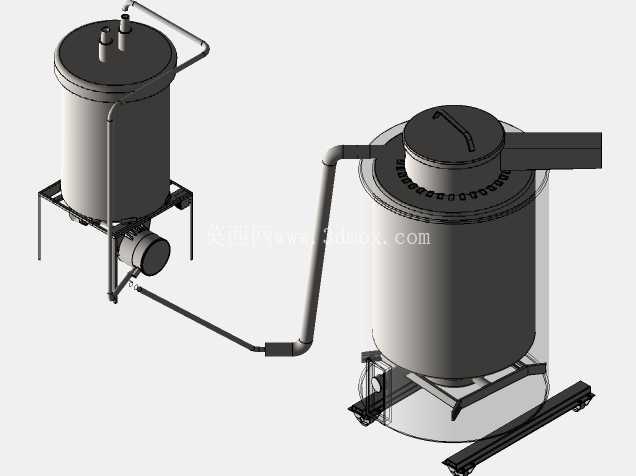

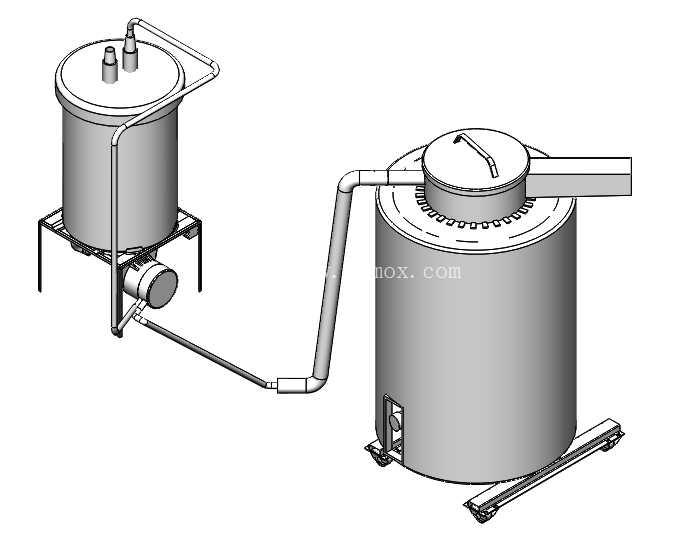

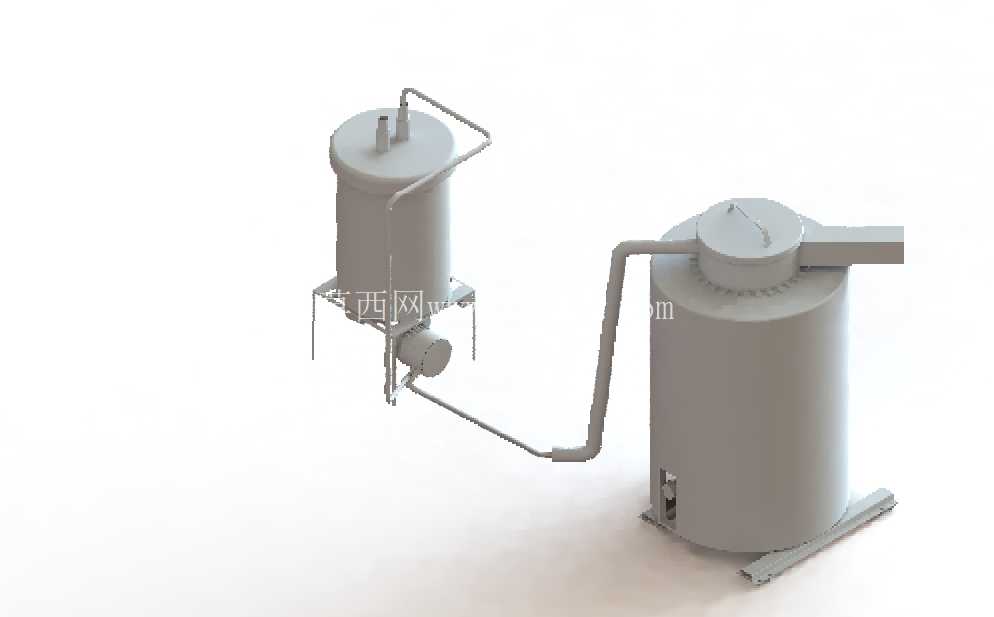

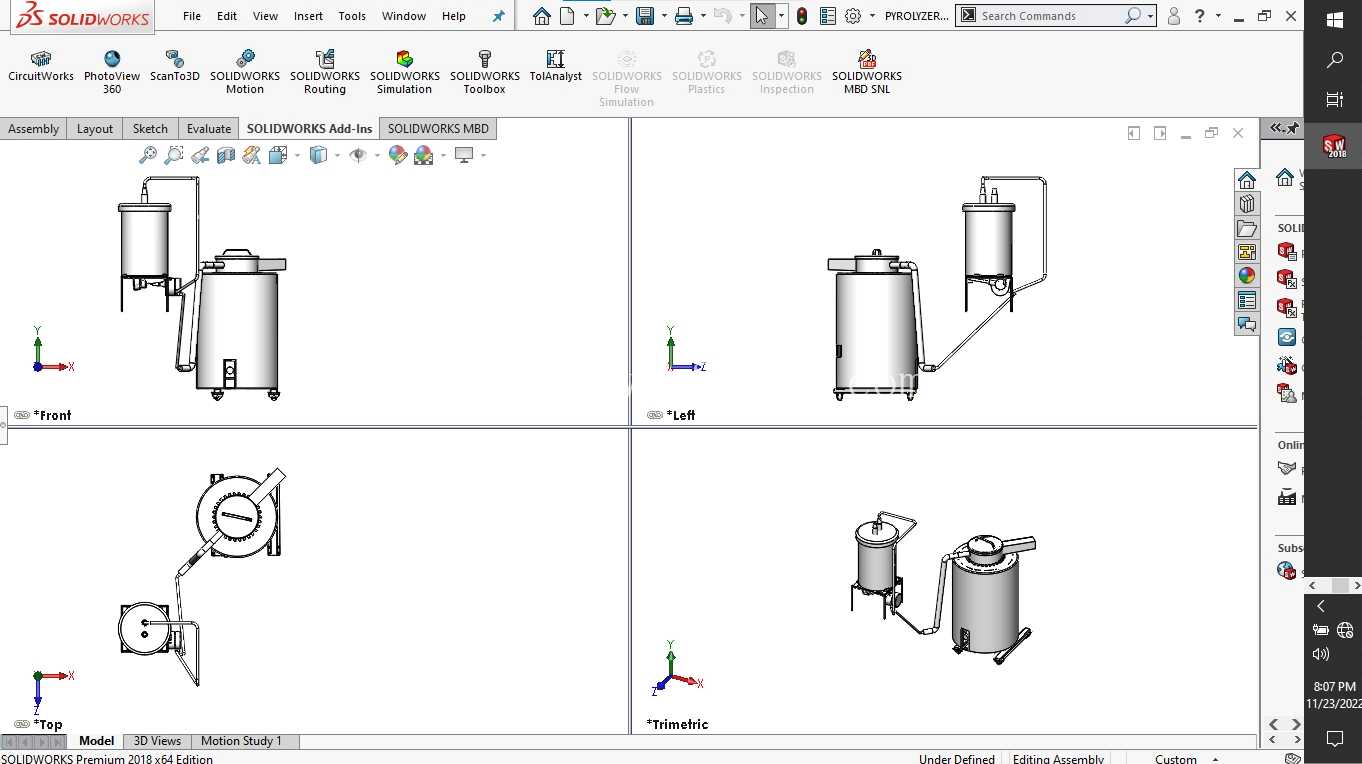

这套热解装置的三维结构设计，核心围绕无氧工况下的有机质裂解反应需求展开，整体采用立式双罐体布局，从现场安装适配性来看，主反应罐采用直筒立式结构，底部预留了滚轮滑移轨道的安装空间，可直接对接厂区现有物料转运导轨，无需额外搭建高位操作平台，单罐主体外径控制在1.8米区间，总高度不含顶部排气接口为2.7米，配套的副罐为冷凝收集单元，通过带弯折角度的连通管路与主罐顶部出气口对接，整套设备的安装占地边界控制在3.2米×2.4米范围内，适配中小型固废处理车间、生物质转化站点的场地排布要求，无需对现有厂房结构做大规模改造。

从实际应用场景出发，这套装置可覆盖三类核心工业需求：在废物处理场景下，可适配废塑料、废轮胎等橡塑类废弃物的裂解处理，将大分子有机质在无氧加热环境下分解为可收集的燃油组分与炭黑固相产物，避免直接焚烧带来的烟气排放问题；在生物质转化场景中，可处理秸秆、果壳类农林废弃物，产出可作为燃料使用的生物质油与活性炭基料；在特种化学品生产场景下，可配套碳纳米管制备、活性炭活化的前段热解工序，通过调整罐体内部的加热温度区间与物料停留时间，匹配不同物料的裂解工艺参数。

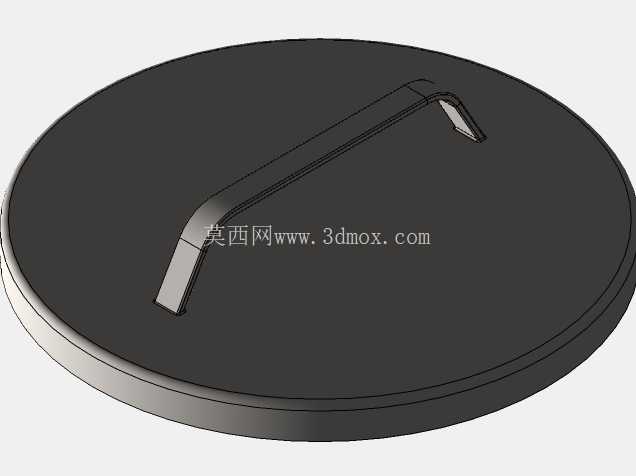

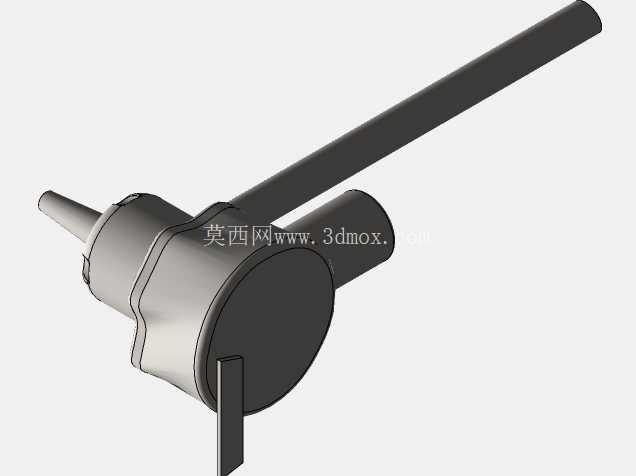

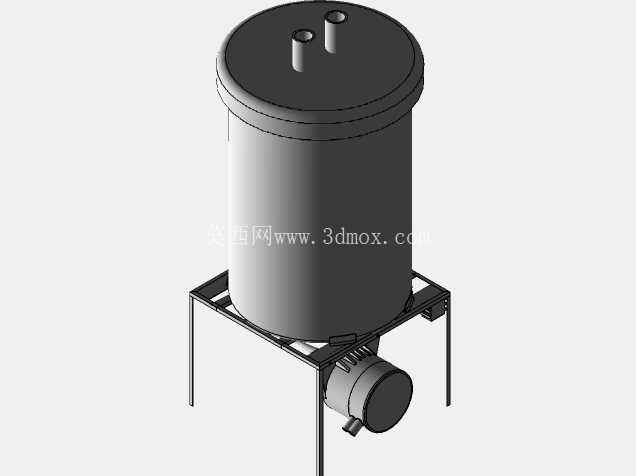

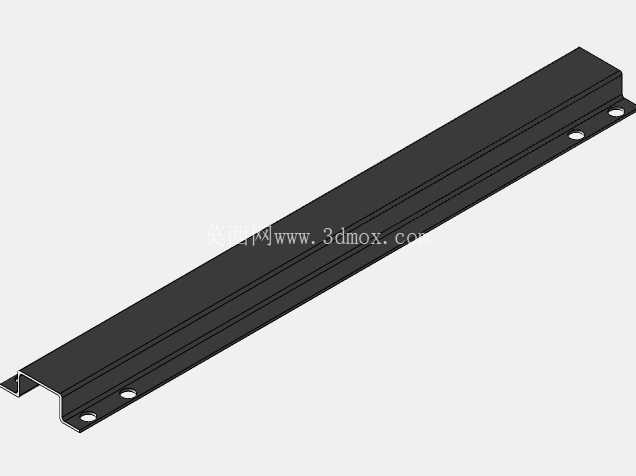

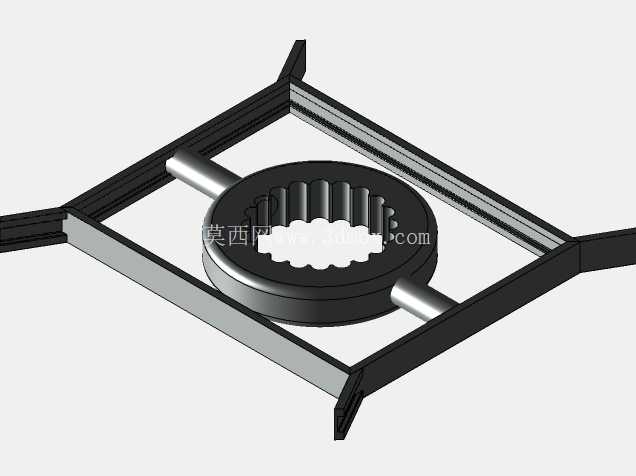

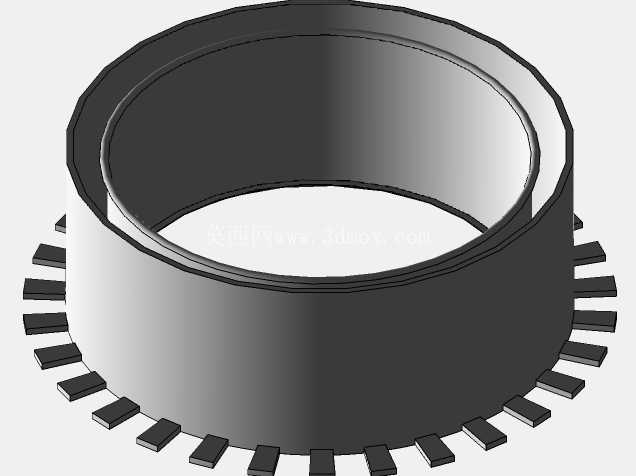

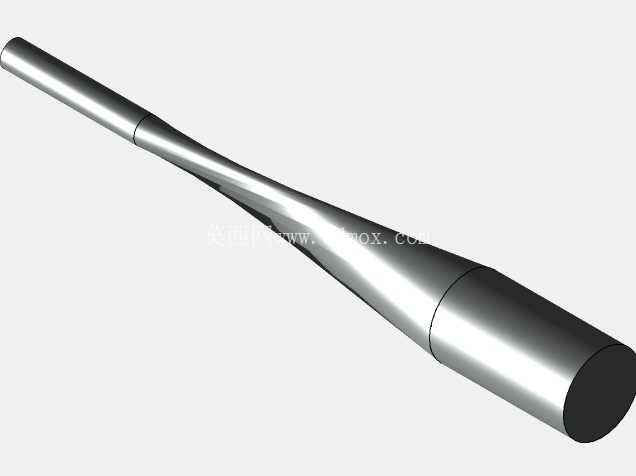

功能结构设计上，主反应罐顶部采用齿圈式快开密封炉盖，配套侧边操作的手动启闭把手，无需借助大型吊装设备即可完成炉盖开启与物料装填作业，炉盖与罐体的密封面采用梯形槽嵌装耐高温密封填料，可承受600摄氏度以内的持续工作温度，保证罐内无氧工况的稳定性。主罐底部设置了倾斜式排料导轨，裂解完成后的固相炭质产物可通过导轨直接滑出至接料容器，降低人工清炉的作业强度。连通主副罐的管路采用大曲率弯折设计，避免裂解气在管路输送过程中因流速突变出现焦油挂壁堵塞问题，管路外部预留了保温层安装空间，可根据实际工况包覆硅酸铝保温棉，减少输送过程中的热量损耗。副罐顶部设置了两个不同口径的排气接口，可分别对接不凝气回收管路与冷凝液收集单元，副罐底部配套的小型动力泵可将冷凝收集的液相产物实时输送至外部储料罐，实现连续化作业。

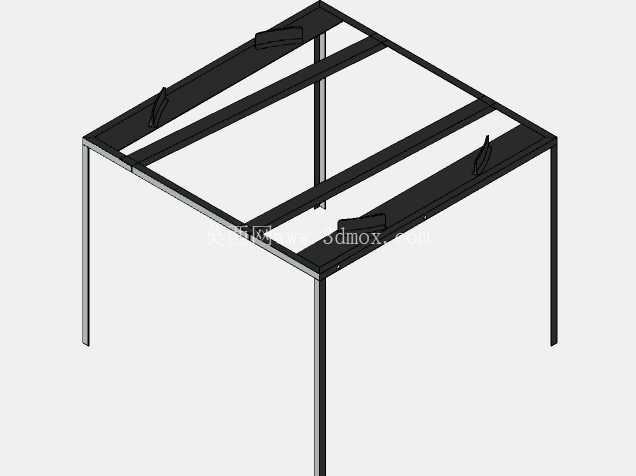

设计过程中充分考虑了现场运维的便利性，主罐侧边设置了可拆卸的检修口，可在停炉降温后快速进入罐内清理结焦残留物，所有管路连接均采用标准法兰对接，易损的密封件可直接更换通用规格配件，无需定制特殊加工件。整套设备的支撑框架采用型钢焊接结构，主副罐的支撑腿均预留了地脚螺栓安装孔，可根据现场地面平整度调整安装高度，避免因地面沉降带来的设备倾斜、管路对接错位问题。针对热解过程中可能出现的罐内压力波动，主罐顶部预留了压力检测接口与泄压阀安装位，可配套常规的压力传感元件实现超压自动泄压，保障作业过程的安全性。

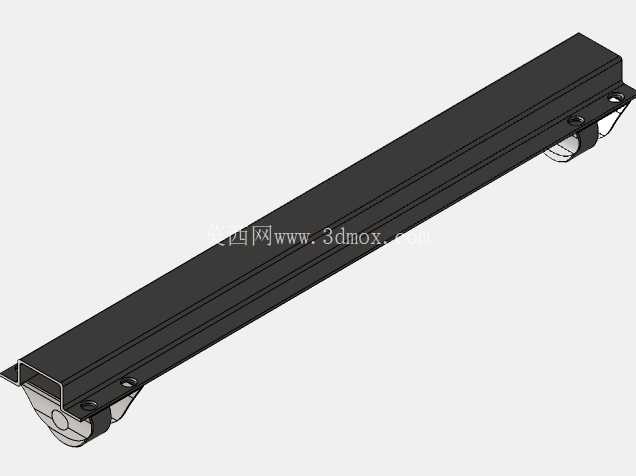

从结构建模的细节来看，所有钣金件的折弯半径、焊接坡口位置都做了明确的结构标注，管路的对接法兰尺寸统一采用化工行业通用标准，方便后续加工制造过程中的零件采购与装配作业，滚轮轨道的安装高度与厂区通用的物料转运小车高度匹配，可直接实现物料的机械化转运，减少人工搬运的作业量。
