农用谷物脱壳作业设备结构设计

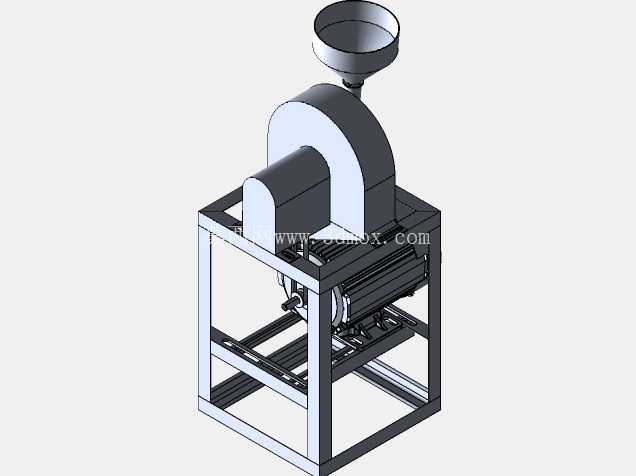

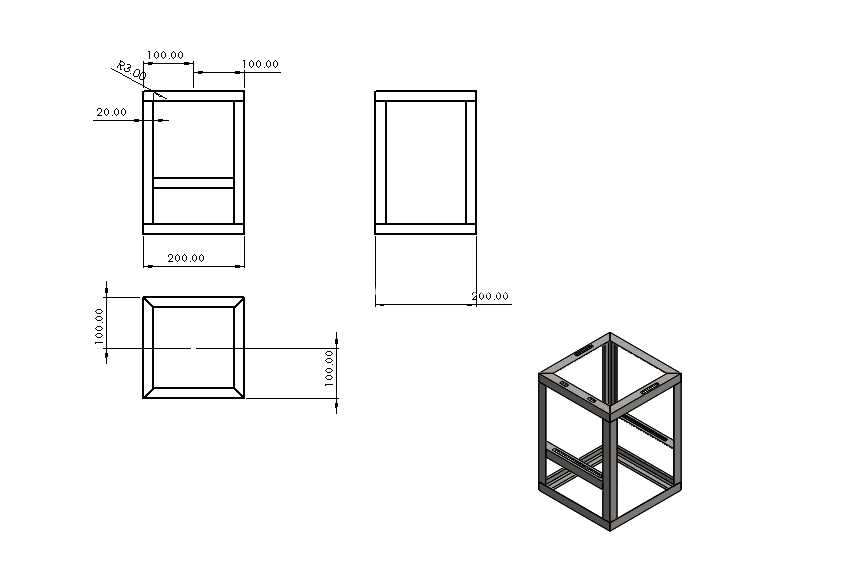

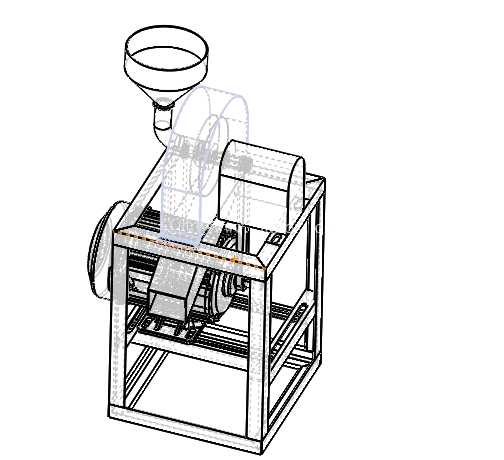

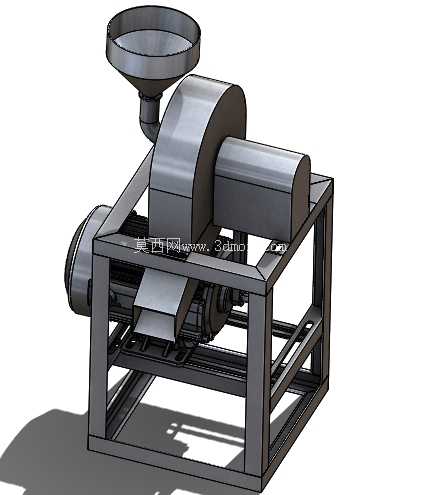

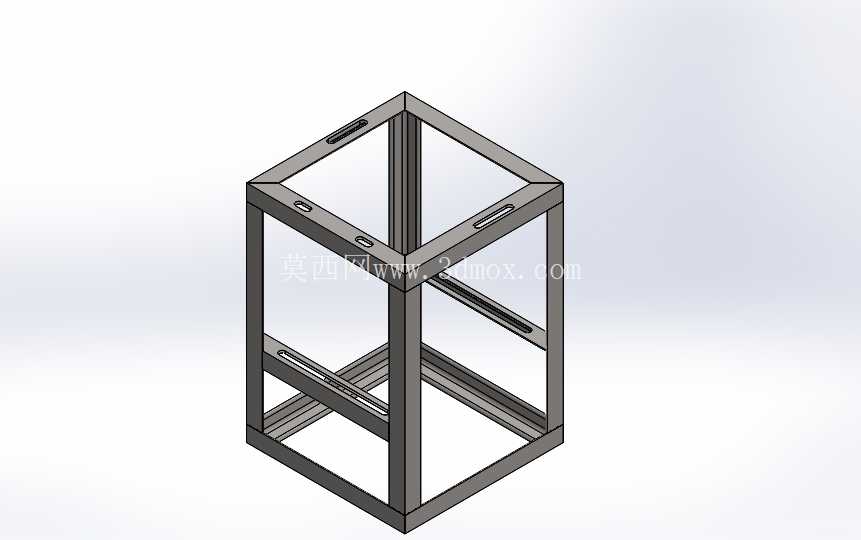

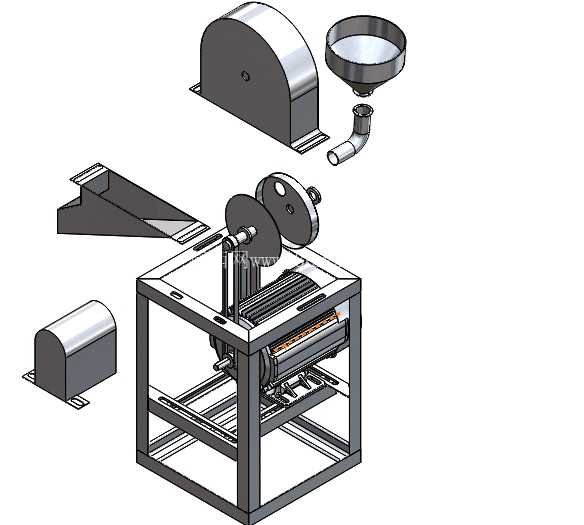

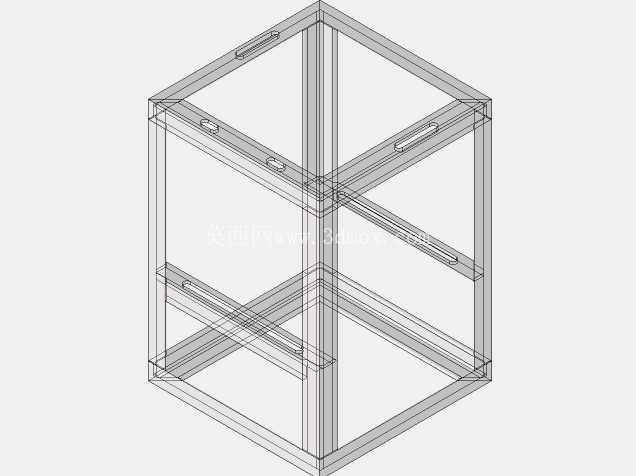

　　在粮油加工与农产品初处理的生产场景中，脱壳设备是衔接原料收储与后续精深加工的核心作业单元，直接决定了成品粮、坚果及种用籽粒的出品率与完整度。这套脱壳设备的结构设计围绕多品类物料的适配性展开，机架采用方管焊接的框架式结构，底部预留了地脚螺栓安装孔位，可直接固定于混凝土作业台面，也可搭配减震脚垫安装于移动作业平台，整体安装边界控制在长1200mm、宽800mm、高1100mm范围内，无需额外搭建大型作业基础，适配乡村小型加工坊、农场临时加工点等场地受限的使用场景。

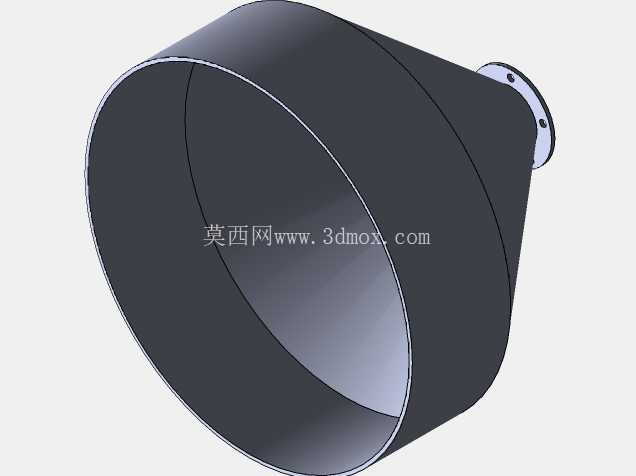

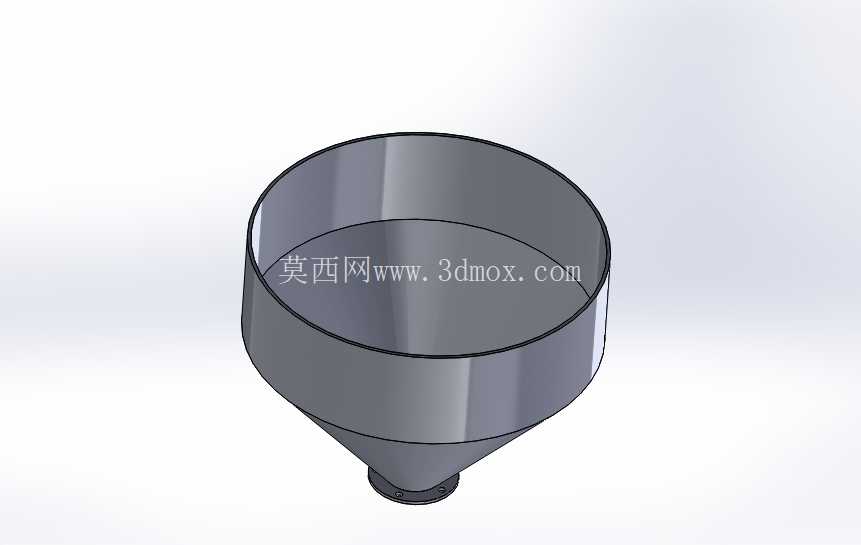

　　设备的进料端采用漏斗式进料斗设计，斗体倾斜角度设置为45度，可依靠物料自重实现匀速进料，避免人工喂料的不均匀问题，进料斗下方衔接的导料槽做了圆弧过渡处理，减少籽粒下落过程中的破损率，针对不同粒径的物料，导料槽出口处预留了调节挡板的安装位，可通过更换不同开度的挡板控制进料流量，匹配不同的作业效率需求。核心作业腔体的设计参考了揉搓式与冲击式结合的脱壳原理，腔体内置的辊轮组件表面做了菱形防滑纹路处理，辊轮间隙可通过侧边的调节手轮进行无级调整，调整范围在2mm到15mm之间，可覆盖水稻、小麦、大豆等谷物，以及杏仁、花生等坚果的脱壳间隙需求，避免间隙过小导致籽粒破碎、间隙过大导致脱壳不净的问题。

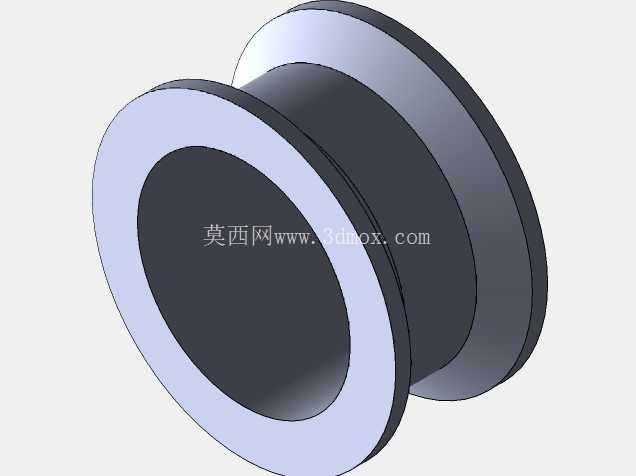

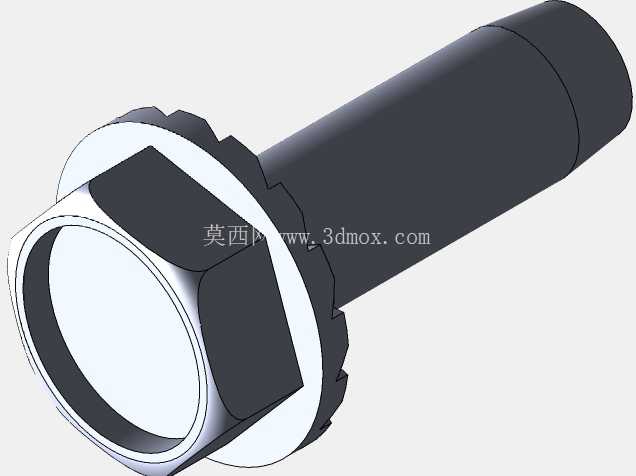

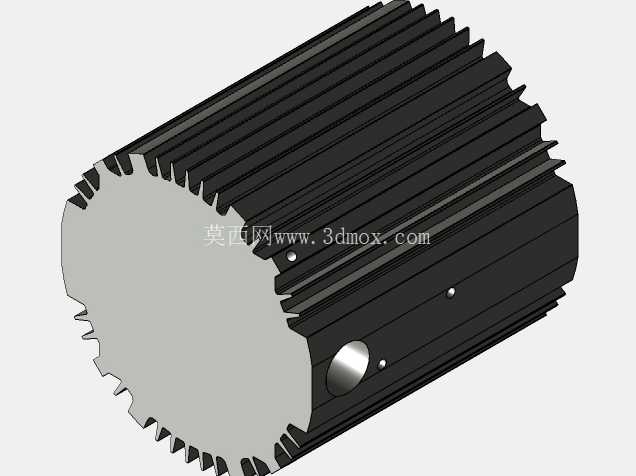

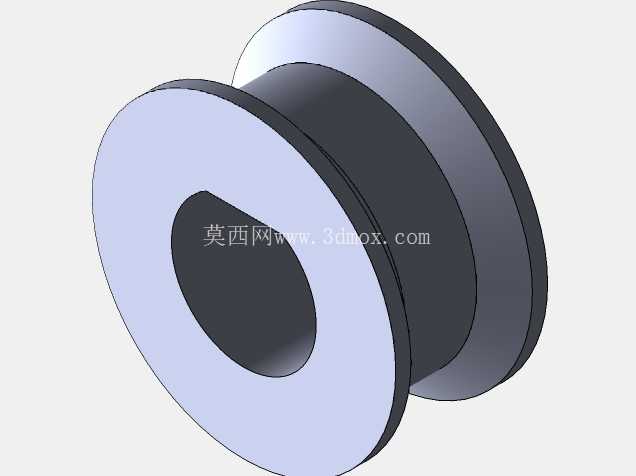

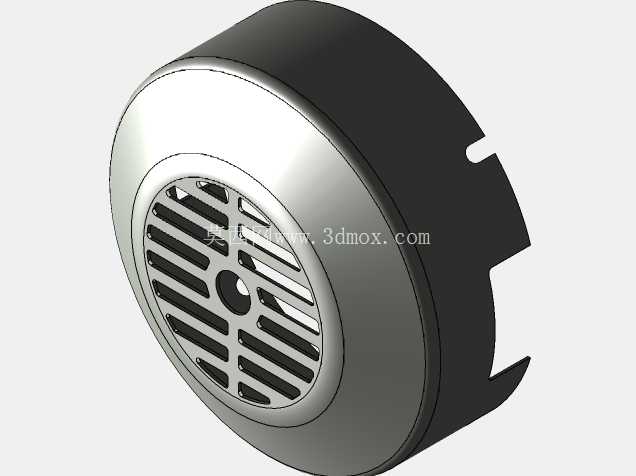

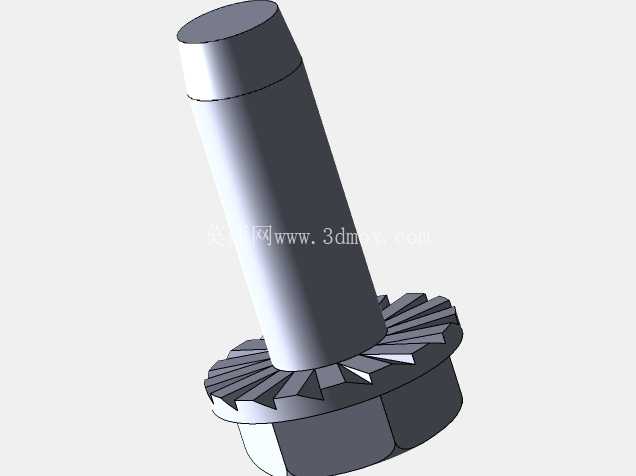

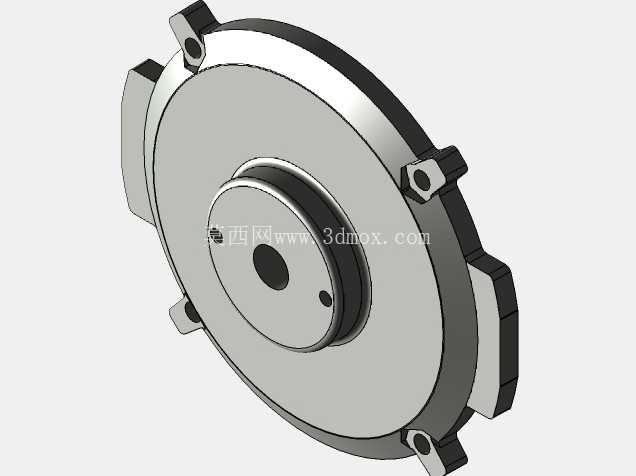

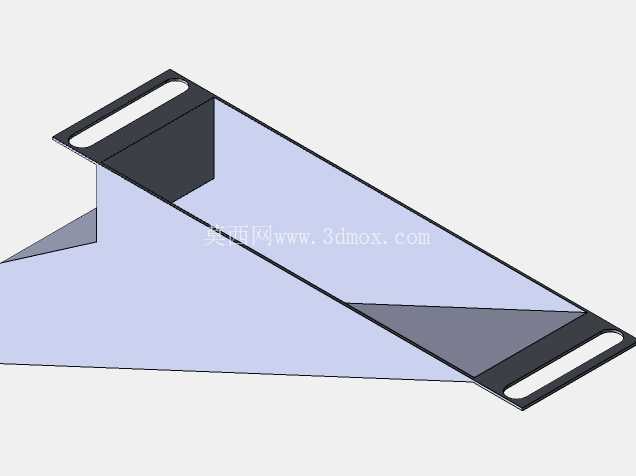

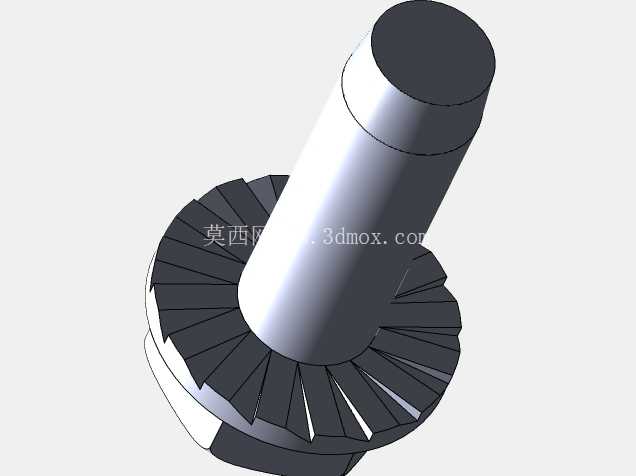

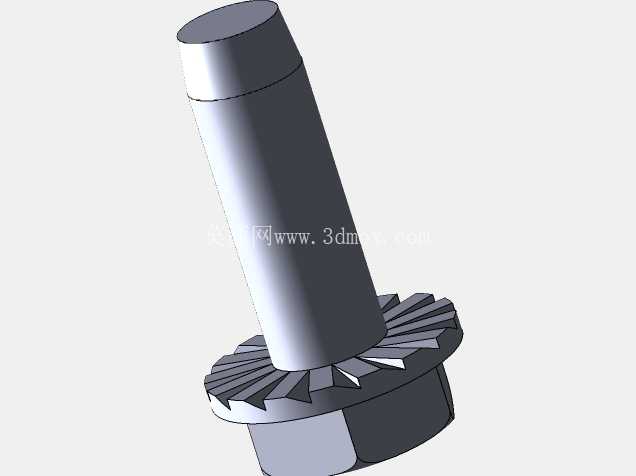

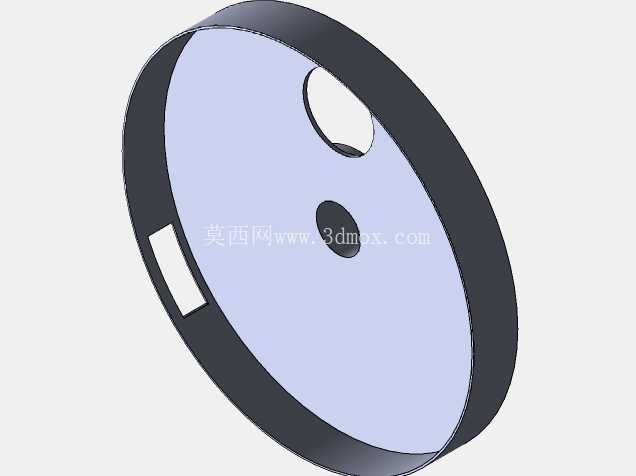

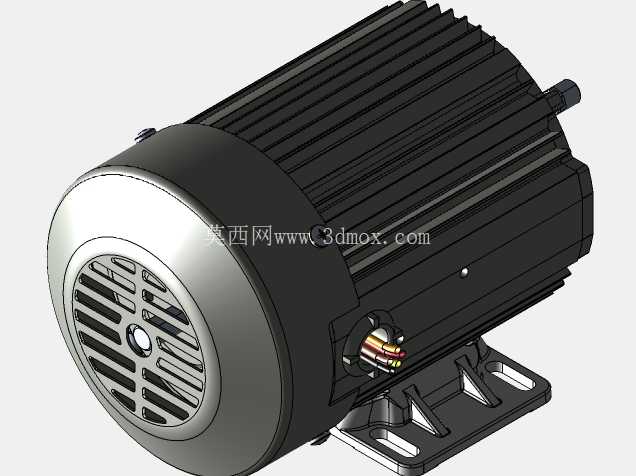

　　腔体外侧的半圆弧防护罩采用快拆式螺栓固定，日常清理腔体残留、更换磨损辊轮时无需完全拆解设备，单人即可在10分钟内完成维护操作。设备的动力传输采用皮带轮传动结构，电机安装于机架下部的预留安装位，通过三角带连接核心作业辊轮，传动部位外侧加装了全封闭的安全防护罩，避免作业过程中衣物、工具卷入传动结构引发安全事故，防护罩表面预留了散热格栅，保证长时间连续作业时传动部位的温度不会过高。出料端采用倾斜式溜槽设计，溜槽末端可直接对接收纳袋或者输送设备，脱壳后的混合物可顺着溜槽自然流出，后续可搭配风选组件实现壳粒分离，溜槽的倾斜角度设置为30度，既保证物料下滑顺畅，又不会因为流速过快导致物料飞溅。设备顶部的弧形护罩覆盖了核心作业腔体的上部，可避免脱壳过程中碎壳、粉尘向外飞溅，改善作业环境的卫生条件，护罩与机架的连接采用铰链结构，需要检查腔体内部作业状态时可直接向上翻开护罩，无需拆卸固定螺栓。从结构设计的合理性来看，这套设备的所有易损件均采用标准化通用配件，辊轮、皮带、轴承等部件均可在常规五金门店采购替换，降低了设备的后期维护成本，整体结构没有复杂的异形加工件，大部分构件采用型材焊接与钣金折弯工艺制作，加工难度低，适合小型机械加工厂进行量产。

　　在实际作业过程中，设备可根据处理物料的特性调整辊轮转速，针对外壳较脆的水稻类物料可适当提高转速，依靠冲击作用实现快速脱壳，针对外壳韧性较强的坚果类物料可适当降低转速，依靠揉搓作用实现外壳与籽粒的分离，减少果仁的破损率。机架下部预留了足够的检修空间，电机接线、皮带张紧度调整都可在设备侧面完成，不需要将设备整体抬升或者拆解，日常保养时仅需定期给轴承部位加注润滑脂、检查皮带磨损情况即可，操作门槛低，没有专业机电维修经验的操作人员经过简单培训即可完成日常维护。设备的整体重心集中在机架下部的框架位置，满负荷作业时的震动幅度控制在合理范围内，不会出现设备移位或者剧烈晃动的问题，不需要额外加装配重块即可保证作业稳定性。
