移动式玉米淀粉提取加工设备结构设计

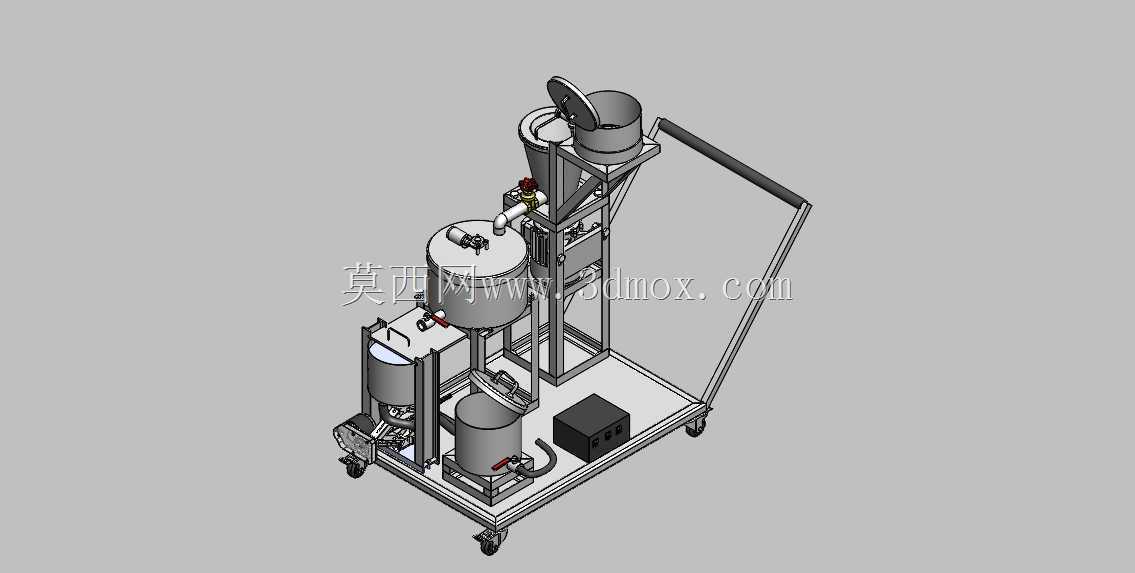

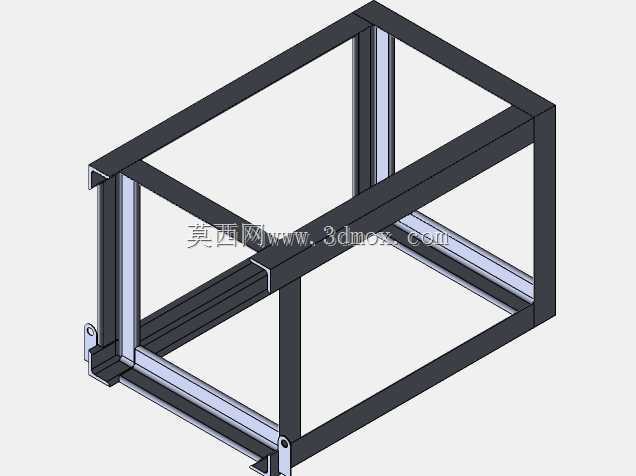

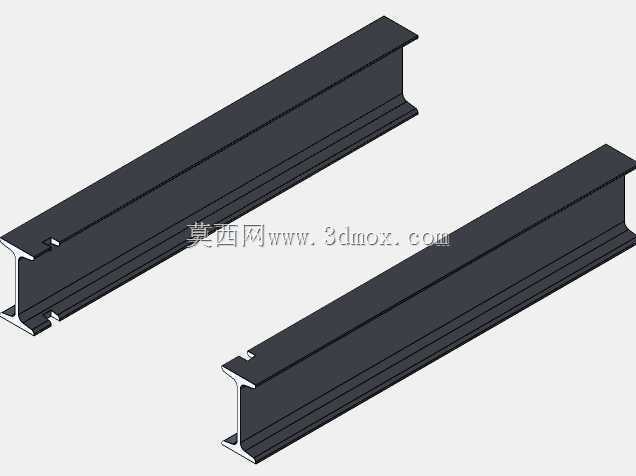

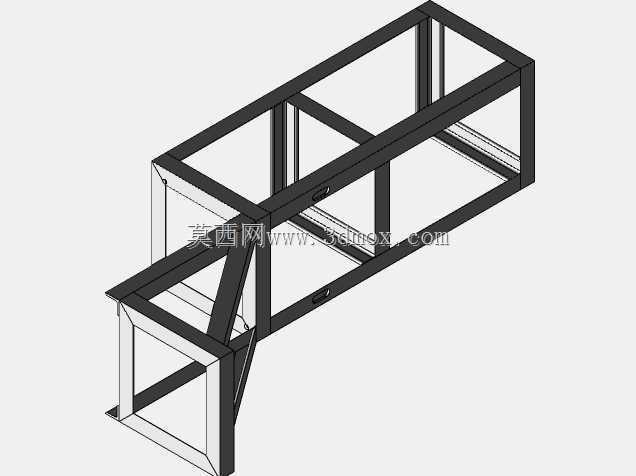

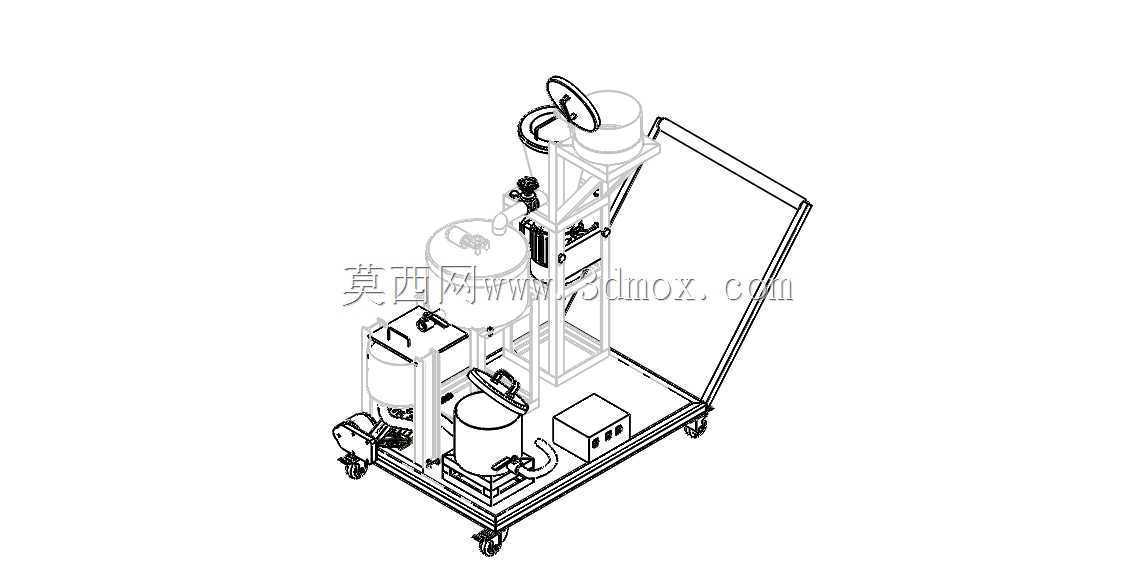

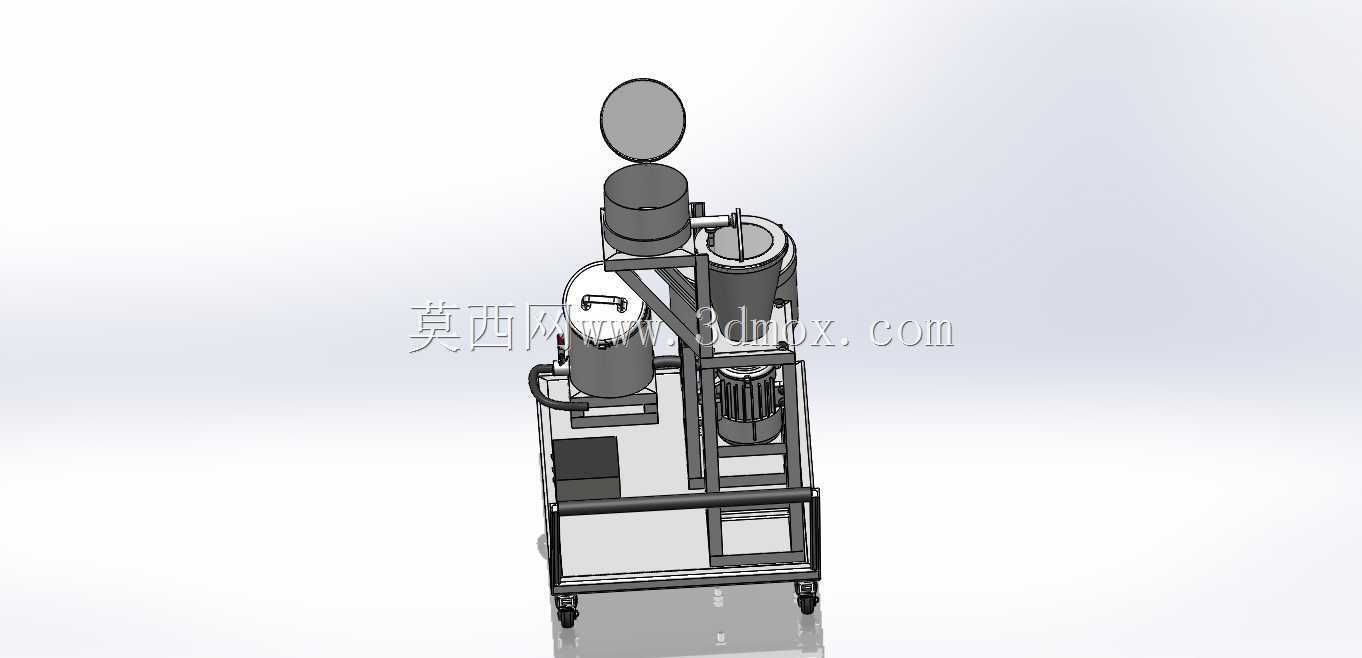

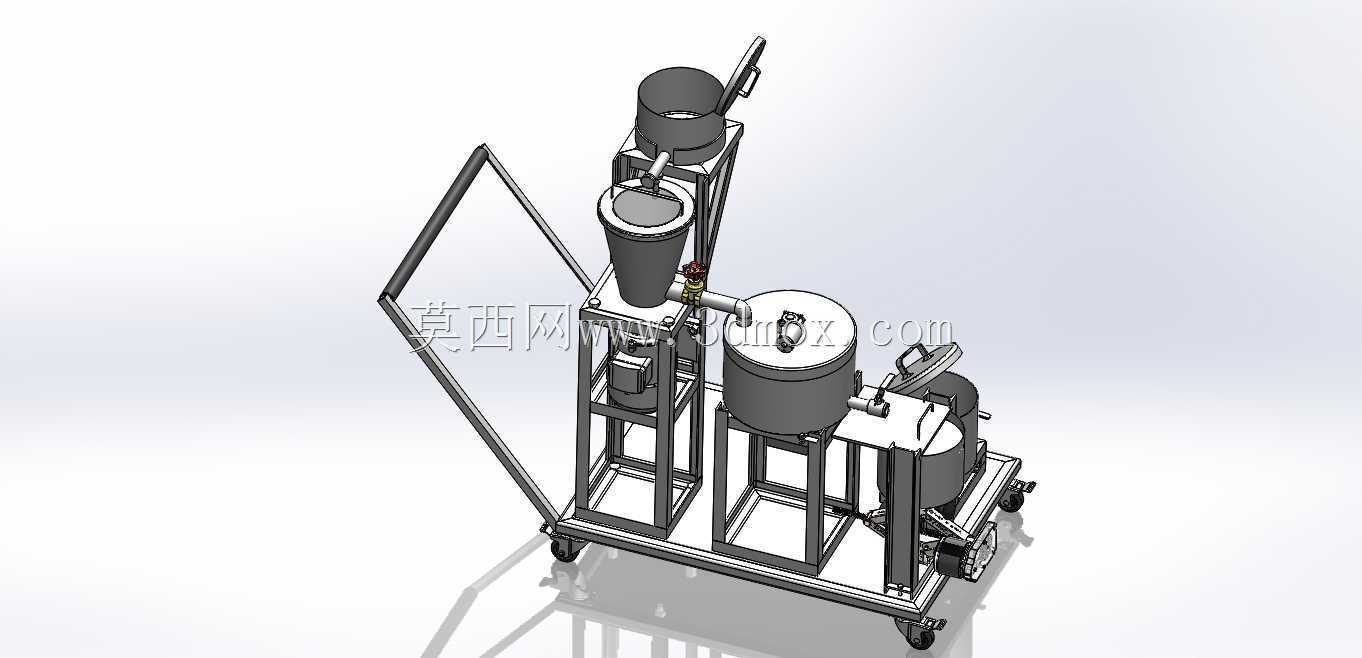

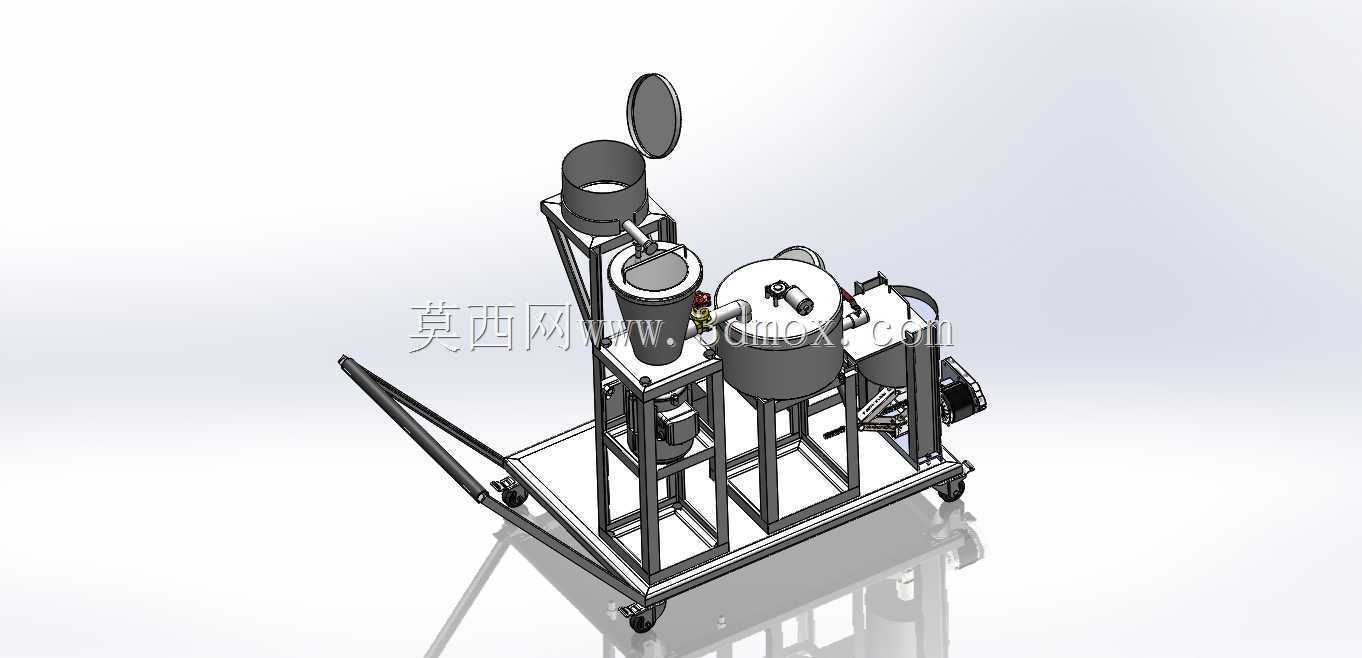

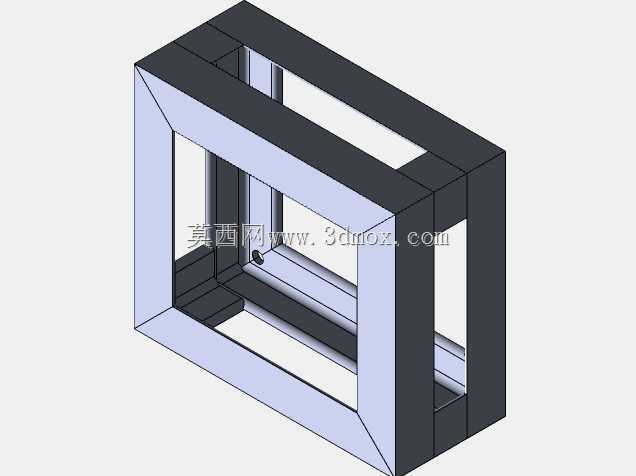

　　在特色农产品初加工领域，尤其是针对玉米这类大宗粮食的本地化深加工场景，小型可移动的淀粉提取设备一直是村镇级加工点、小型作坊的刚需设备，这款玉米淀粉提取设备的三维结构设计，正是瞄准了这类分散式加工场景的实际使用需求，解决了固定大型淀粉加工设备无法覆盖零散加工需求、转场困难的痛点。从实际应用场景来看，这类设备主要服务于东南亚及我国西南部分区域的特色食品加工场景，当地以玉米为原料制作akamu这类传统淀粉类食材，加工点往往规模较小，甚至需要在不同村镇间流动提供加工服务，因此设备整体采用了带脚轮的手推式车架设计，车架采用方管焊接成型，整体结构紧凑，所有功能单元全部集成在单台移动车架上，无需额外的安装固定步骤，

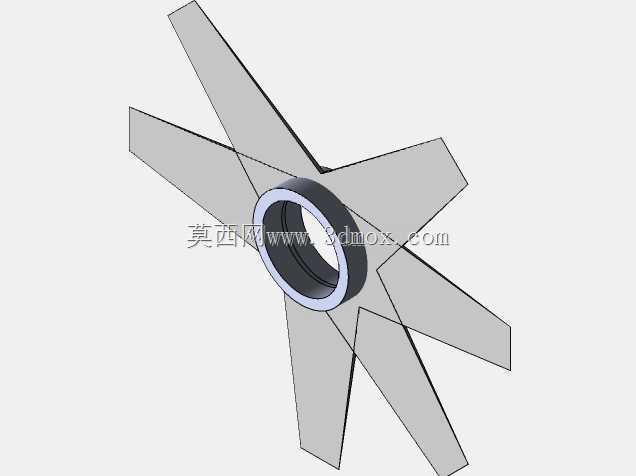

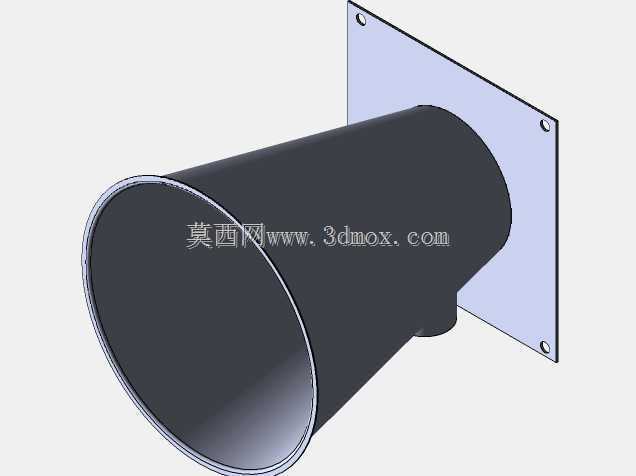

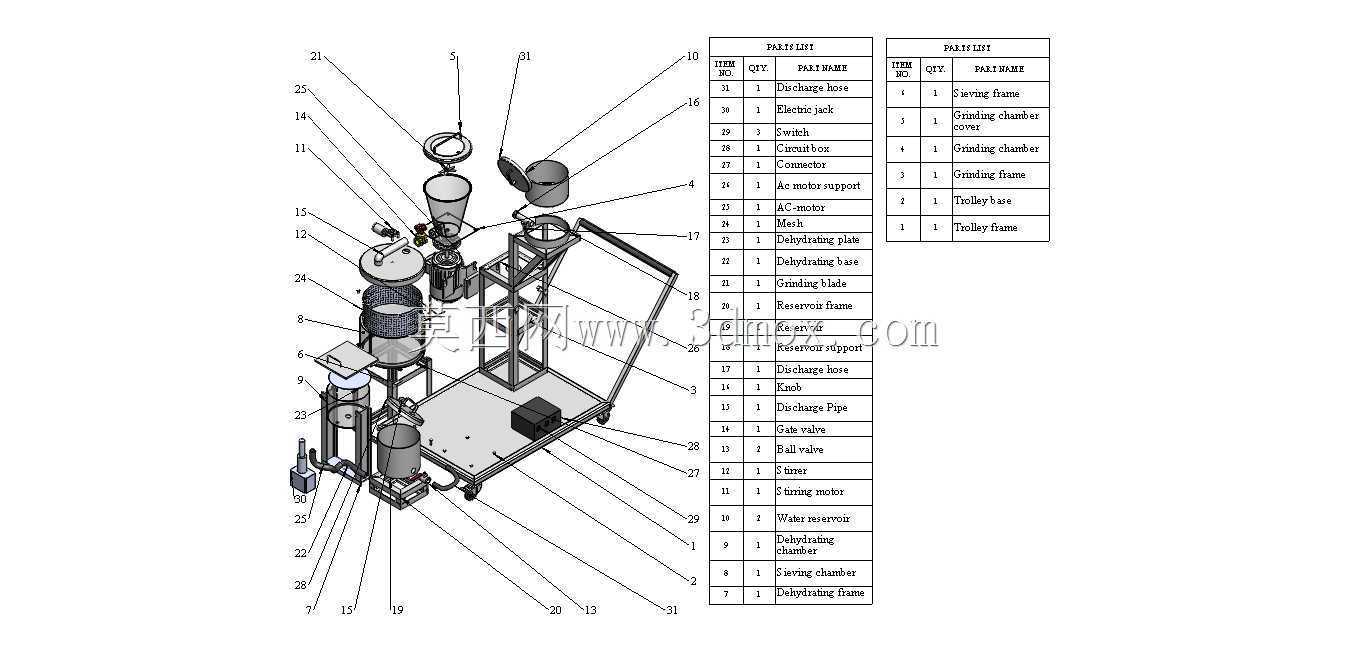

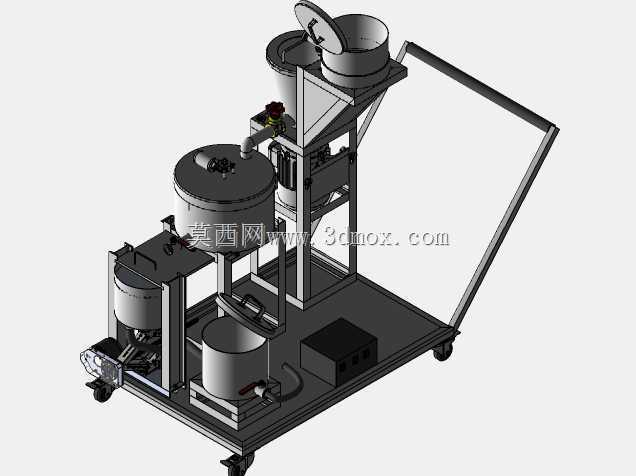

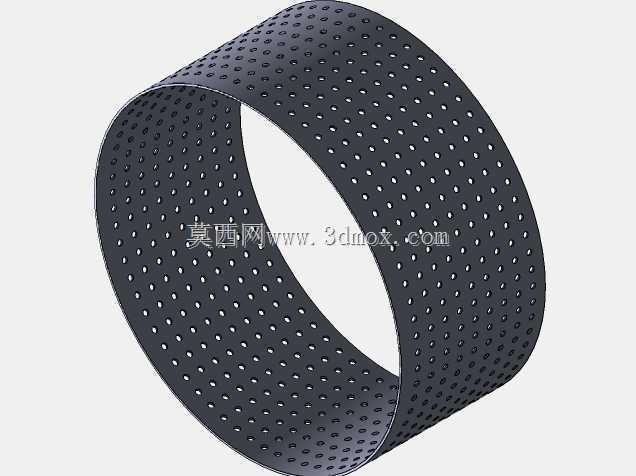

　　推至作业场地接通水电即可投入使用，设备的整体外轮廓尺寸控制在长1.4米、宽0.8米、高1.8米的范围内，能够顺利通过普通民居的入户门，适配乡村作坊的狭窄作业空间，作业时仅需预留周边0.5米的操作维护空间即可，不需要专门的大型厂房配套。从功能单元的布局设计来看，设备按照玉米淀粉提取的工艺流程依次排布功能模块，最上方设置原料进料斗，配套粗破碎单元，能够先将干玉米粒进行初步破碎，去除部分表皮杂质后进入下方的浸泡研磨单元，研磨单元采用立式磨浆结构，能够将破碎后的玉米颗粒研磨成均匀的浆体，浆体依靠重力依次进入后续的多级过滤、沉降分离单元，过滤模块采用不同目数的筛网组合，能够逐级分离浆体中的粗渣、细纤维，最终的淀粉乳进入沉降桶进行静置分层，

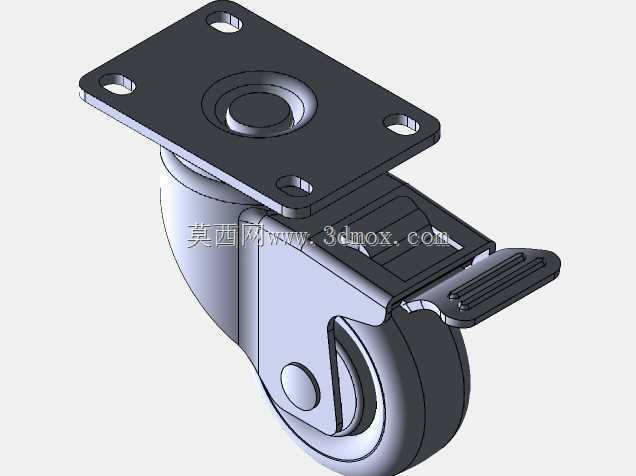

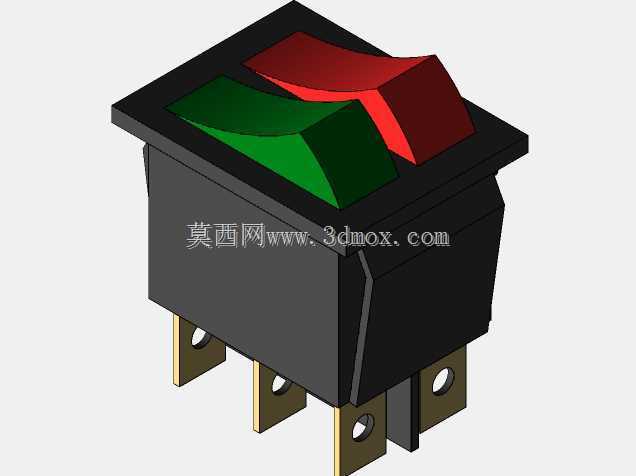

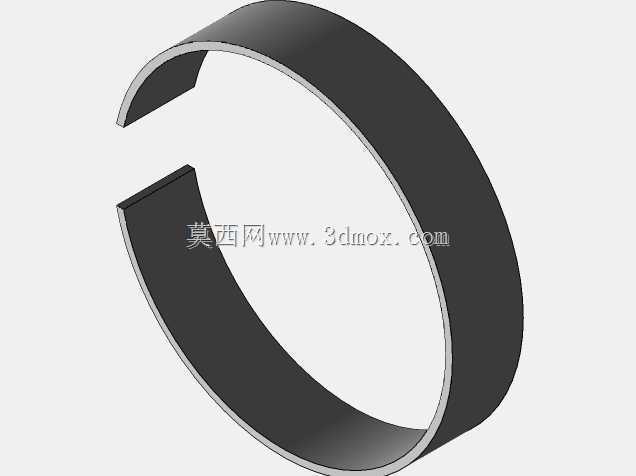

　　排去上层清液后即可得到湿淀粉原料，整套工艺流程全部在设备上完成连续作业，不需要额外的容器中转，大幅降低了作业过程中的物料转运损耗。设计过程中充分考虑了小型加工场景的操作便利性，所有操作阀门、控制开关全部布置在车架靠近推手的一侧，操作人员站在推手位置即可完成全部进料、阀门调节、设备启停操作，不需要绕设备走动；物料管路全部采用快装卡箍连接，日常作业结束后可以快速拆解管路进行冲洗，避免残留的淀粉浆发酵变质影响后续加工的产品品质；车架底部的脚轮采用带刹车的万向轮结构，移动时灵活转向，作业时踩下刹车即可固定设备位置，不会因为设备运行的振动出现移位。考虑到乡村作业场景的供电稳定性，设备配套的电控箱做了密封防尘处理，

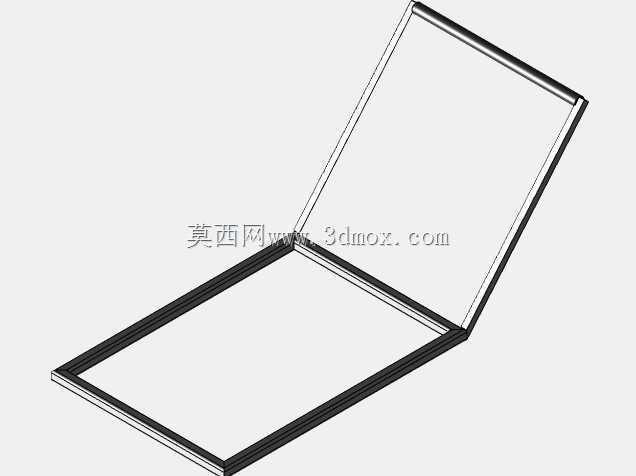

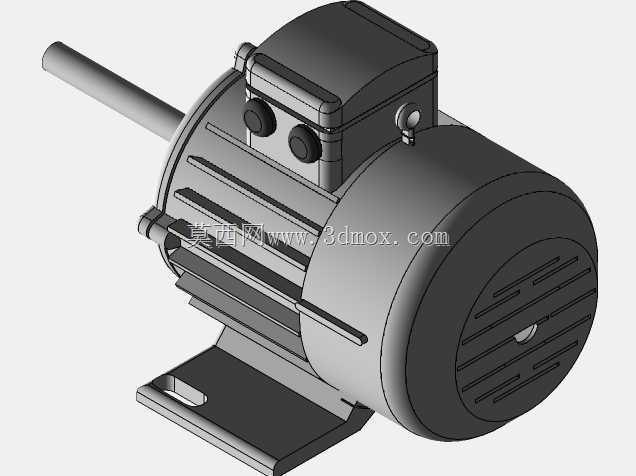

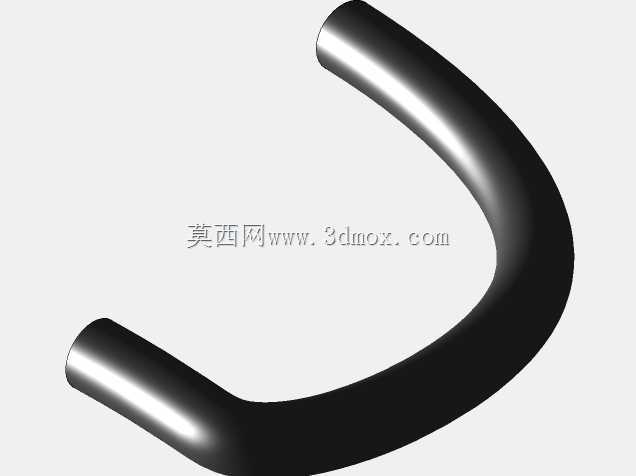

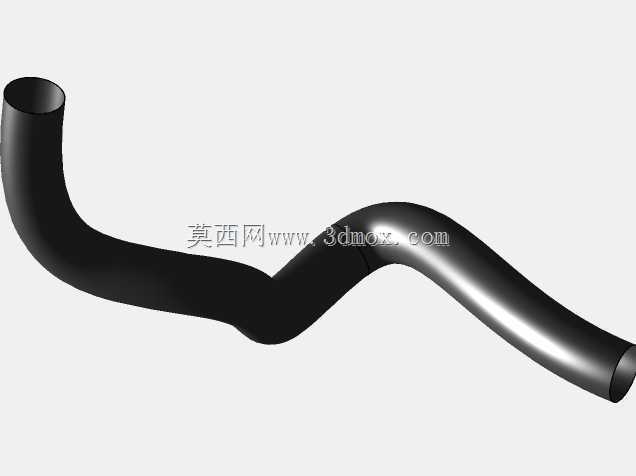

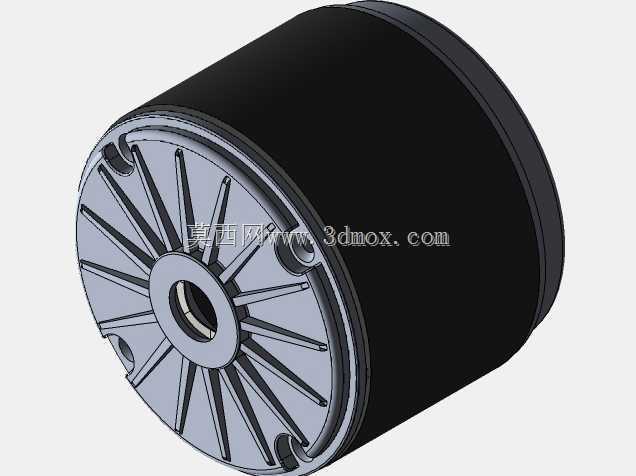

　　所有电机均采用适合长时间连续作业的低速高扭矩型号，研磨单元的磨盘间隙可以通过侧面的调节手轮进行微调，能够根据玉米的干湿度、品种差异调整研磨细度，适配不同原料的加工需求；沉降单元的桶体采用锥形底设计，排料口设置在桶体最低处，能够彻底排空沉降后的淀粉浆，减少桶内的物料残留。整套设备的结构设计没有冗余的装饰性结构，所有构件全部服务于功能需求，车架的方管框架同时承担了结构支撑、管路固定、防护栏的作用，推手部分采用圆管弯折成型，高度设置在1.1米，符合成年人推行作业的人机工程学高度，长时间推运转场也不容易产生疲劳；各个功能桶体的安装位置都做了重心优化，满料状态下设备的重心依然落在脚轮围成的支撑面中心位置，推行过程中不会出现侧倾风险。针对淀粉加工过程中容易出现的管路堵塞问题，设计时所有物料管路的转弯处都采用大弧度弯头，且在易堵位置设置了快开清理口，出现堵塞时不需要拆解整段管路，打开清理口即可快速疏通；设备的供水接口设置在车架侧下方，采用标准的水管快接接口，能够直接对接普通的家用水龙头，不需要专门的供水管道配套，进一步降低了设备的使用门槛。
