车用HVAC系统鼓风机三维结构设计

　　汽车鼓风机作为车辆HVAC系统的核心空气输送部件，其三维结构设计直接决定了座舱空气循环效率、温控响应速度以及整车NVH表现，在燃油车、新能源车型的热管理系统中都承担着不可替代的作用。从实际装车场景来看，这类鼓风机的安装位置通常有两处主流布局：多数乘用车型将其布置在仪表板内部的HVAC总成靠近进风侧的腔体内，少数硬派越野、商用车会将其安装在发动机舱靠近防火墙的独立舱位，不同安装位置对结构的防水、抗震、耐温要求存在明显差异，建模过程中需要优先匹配对应安装场景的边界约束。

　　从功能实现逻辑来看，该鼓风机的核心作用是建立稳定的空气压差，驱动外部新鲜空气或者座舱内循环空气流经HVAC系统的蒸发器、暖风水箱（或PTC加热模块），经过温度调节后通过各个风道出风口输送到座舱不同区域，满足驾乘人员的制冷、制热、除霜除雾、通风换气需求。不同于普通民用风扇，车用鼓风机需要适配车辆运行过程中宽范围的电压波动——兼容AC、DC双驱动的版本可以覆盖12V乘用车型、24V商用车以及部分高压平台车型的取电需求，同时要在-40℃到85℃的环境温度区间内保持稳定运行，避免低温下塑料部件脆裂、高温下电机退磁失效。

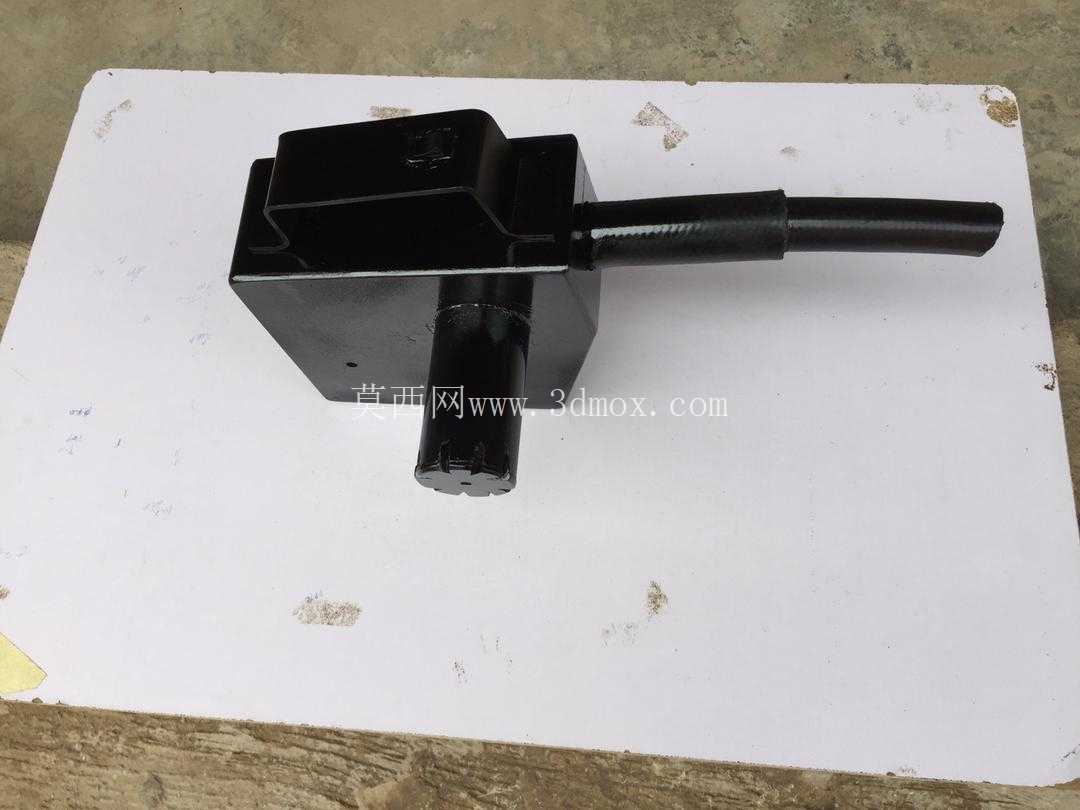

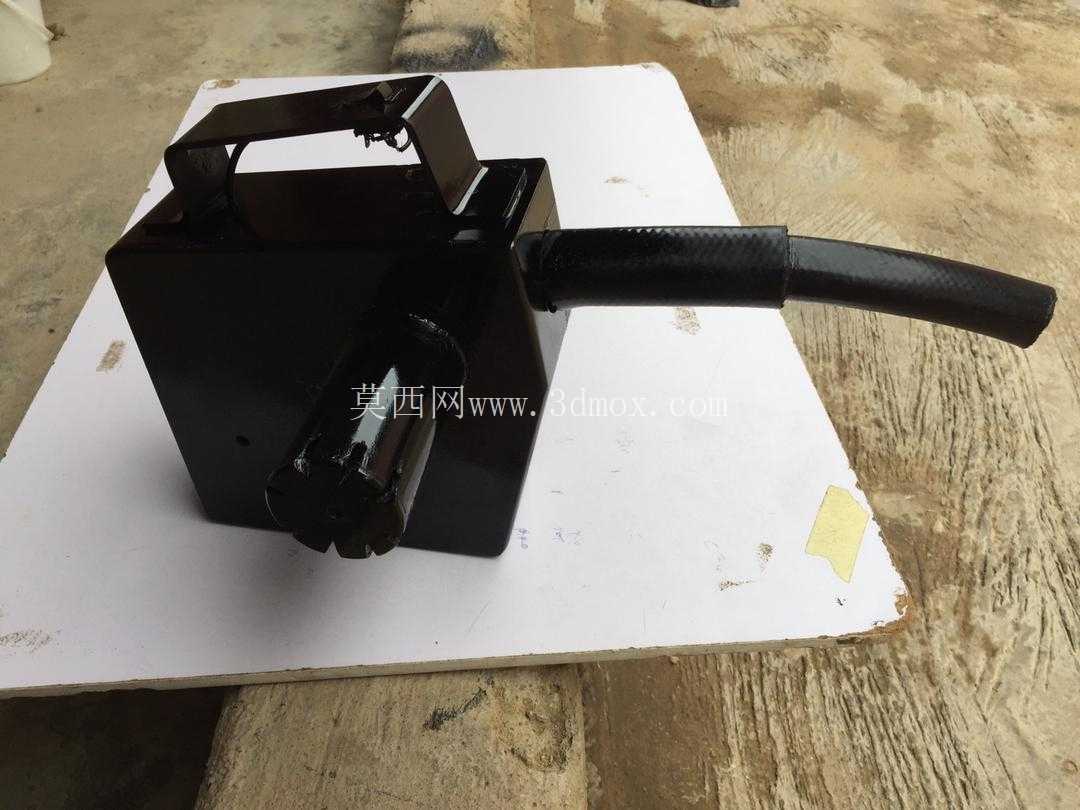

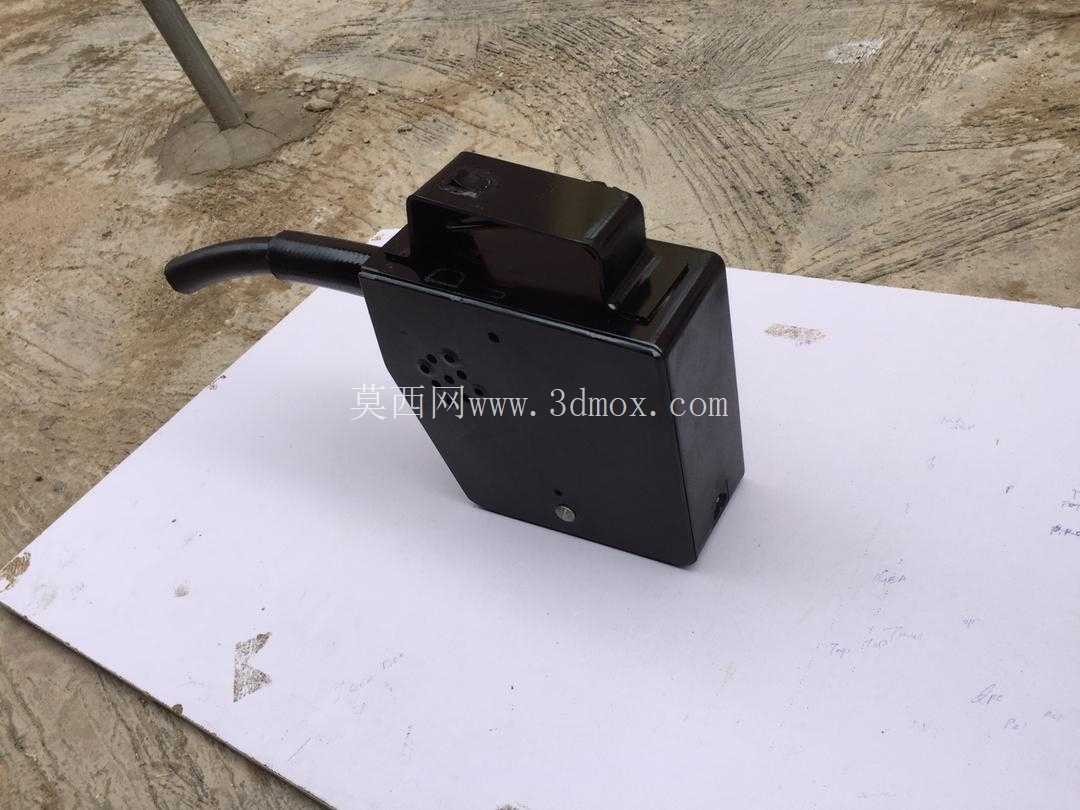

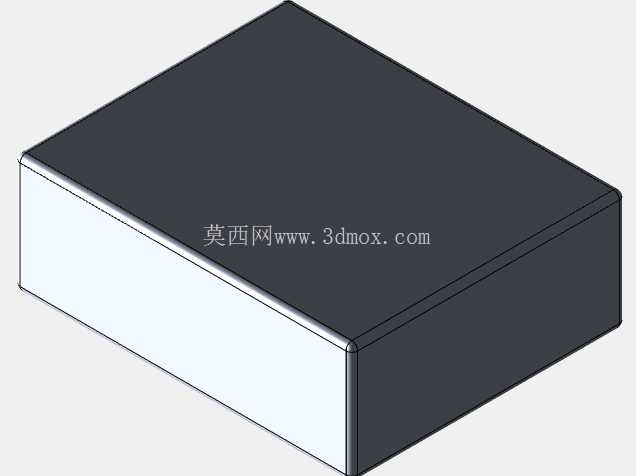

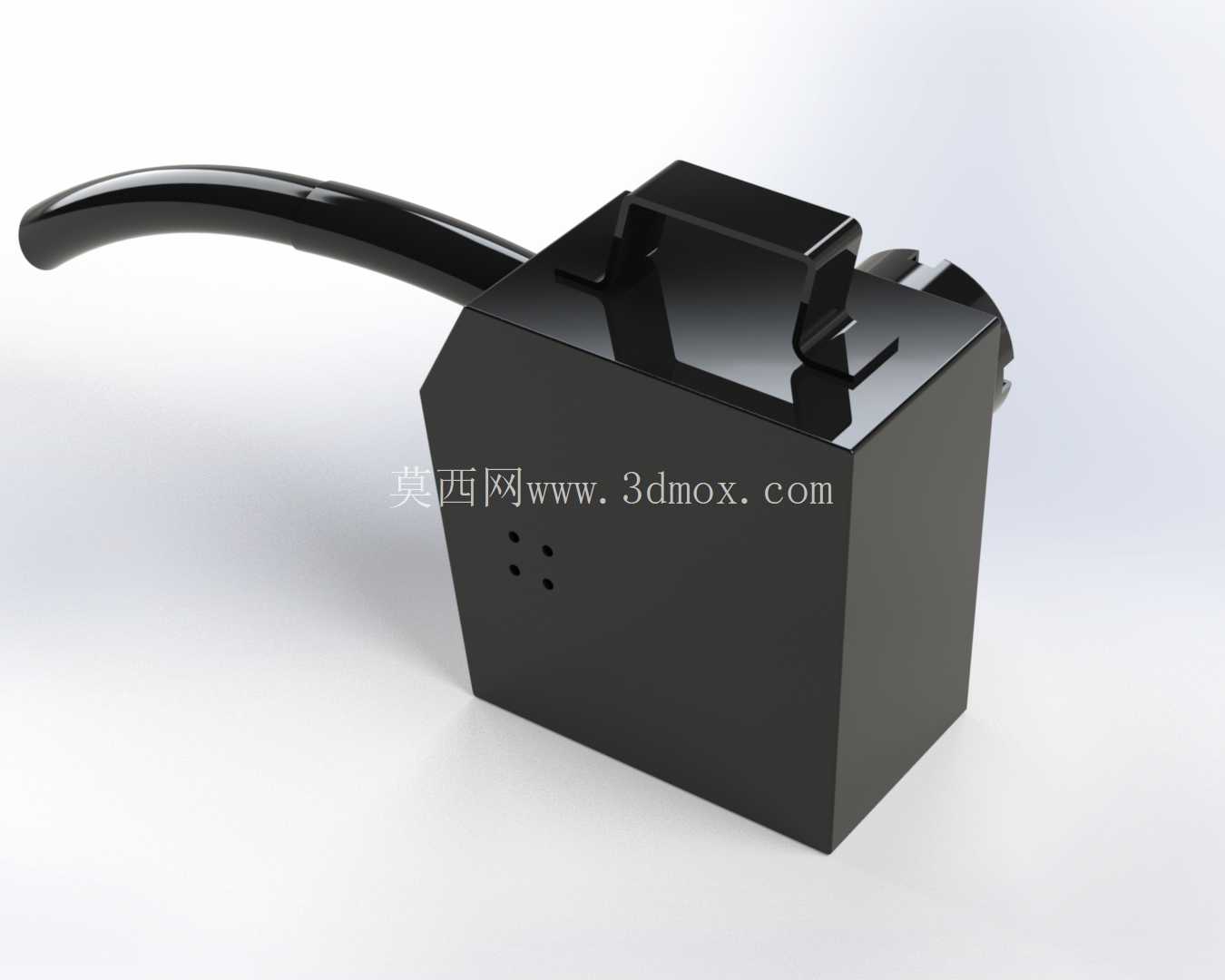

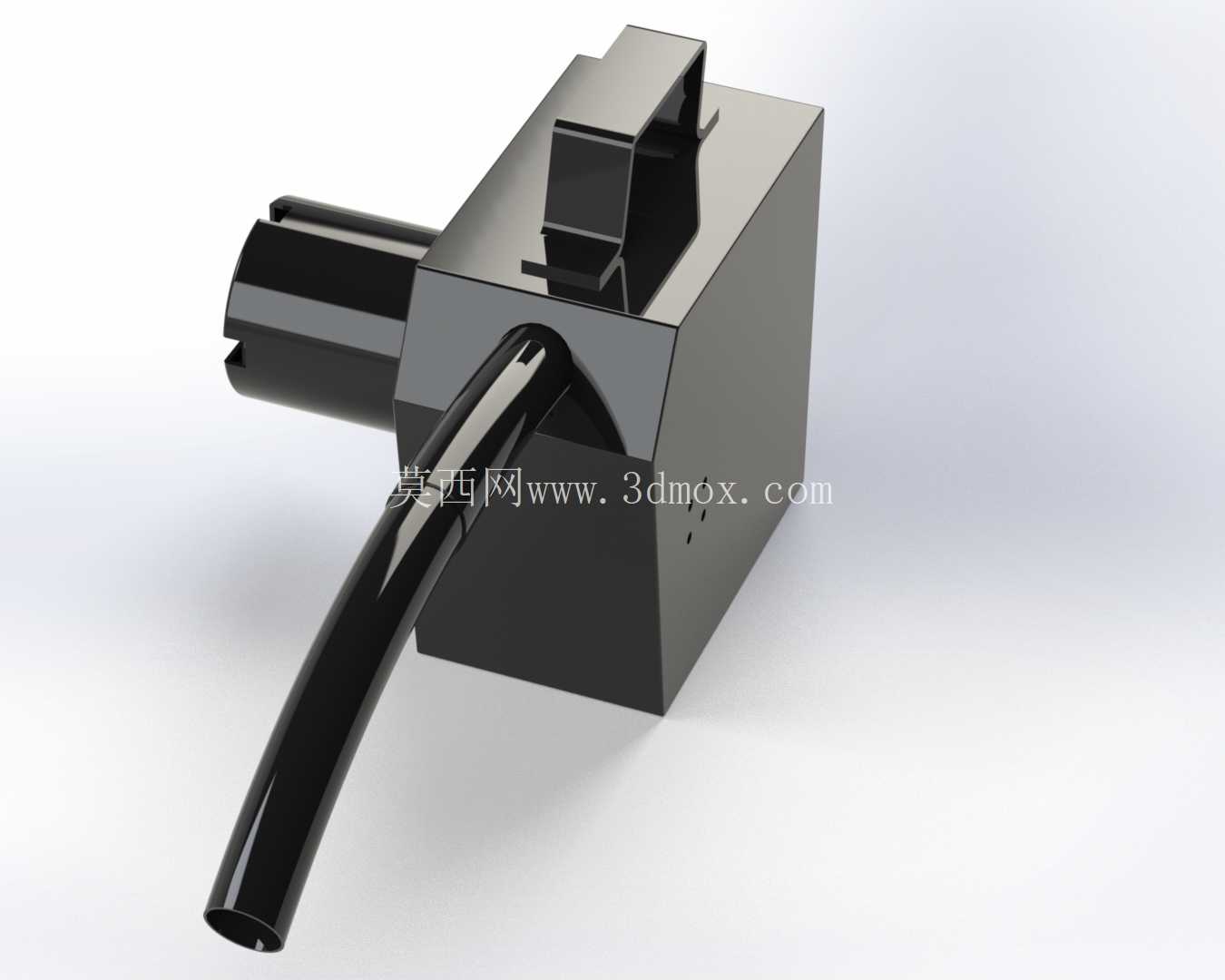

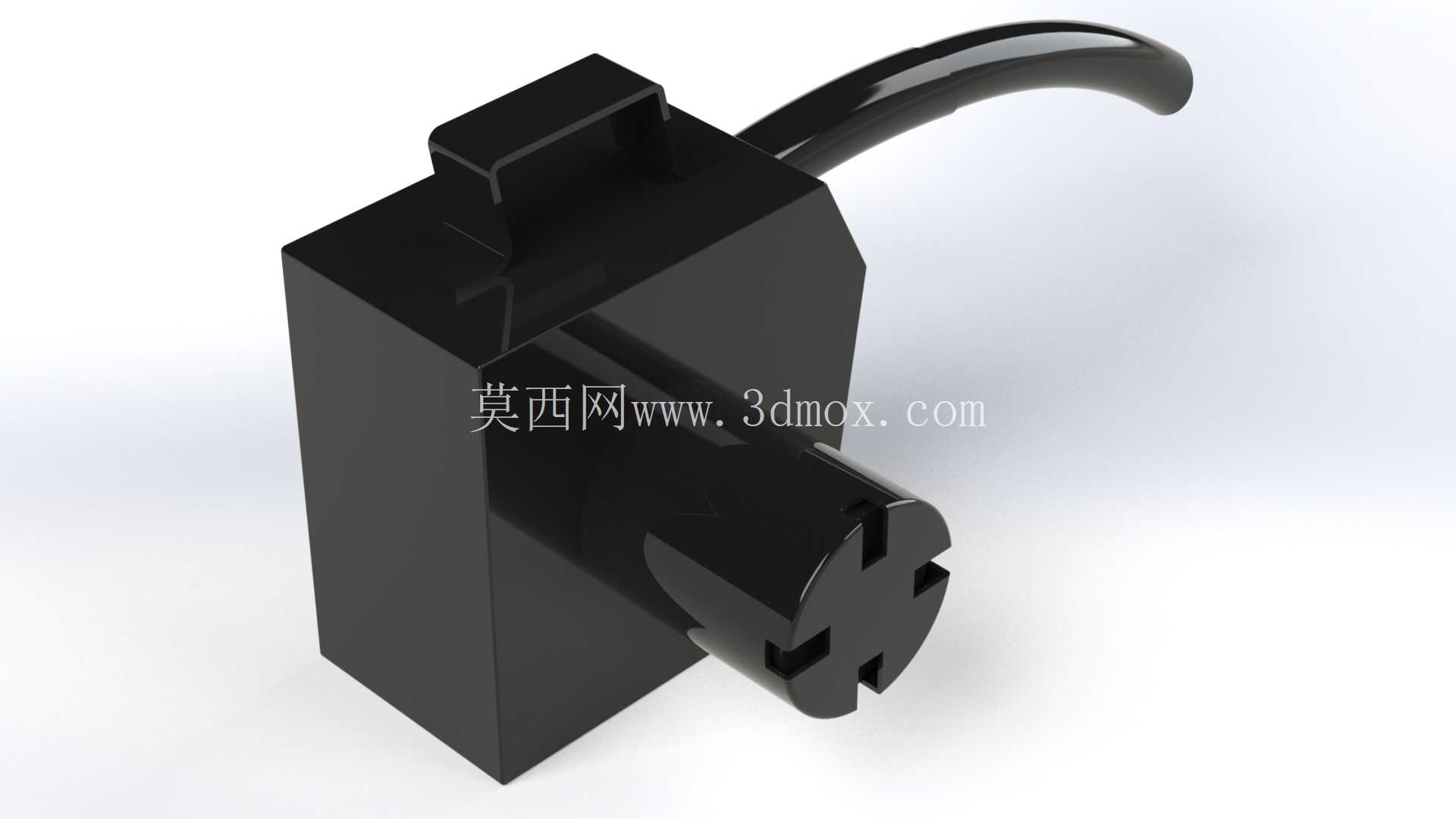

　　在结构设计思路上，这款鼓风机采用了集成化的方形壳体设计，区别于传统圆形蜗壳结构，方形外壳可以更好地贴合HVAC总成的内部安装空间，减少无效空间占用，提升整车空间利用率。壳体侧面预留的快装卡扣结构，不需要额外螺栓固定就可以卡接在HVAC壳体的对应安装位上，大幅提升总装车间的装配效率，后期售后维修更换时也可以快速拆卸，不需要拆解整个仪表板总成。壳体输出端的十字形快插接口，是专门对应HVAC风道的密封对接结构设计，接口处预留的密封胶圈安装槽，可以保证鼓风机输出的空气全部进入风道，不会出现漏风导致的风量损失、异响问题。

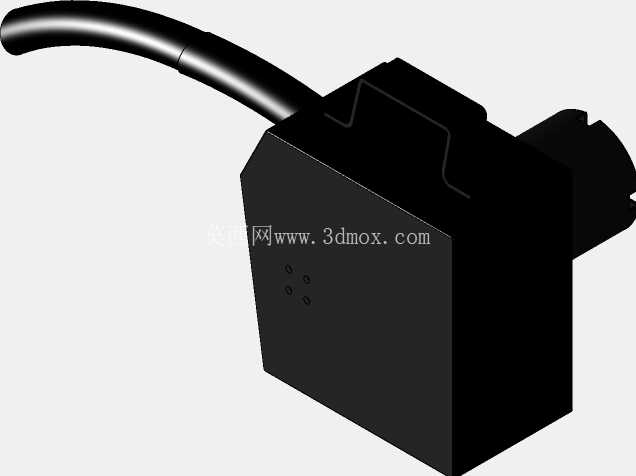

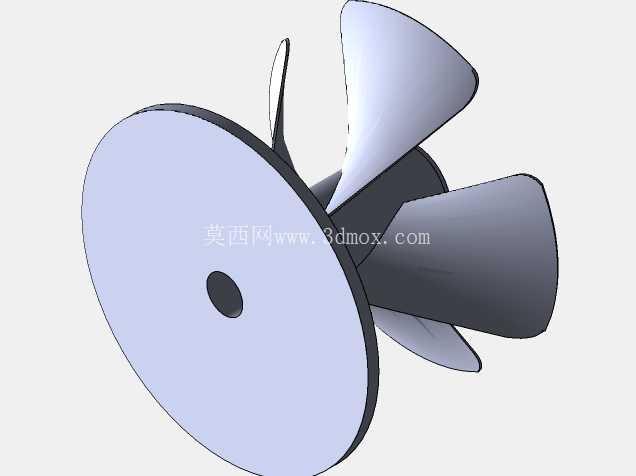

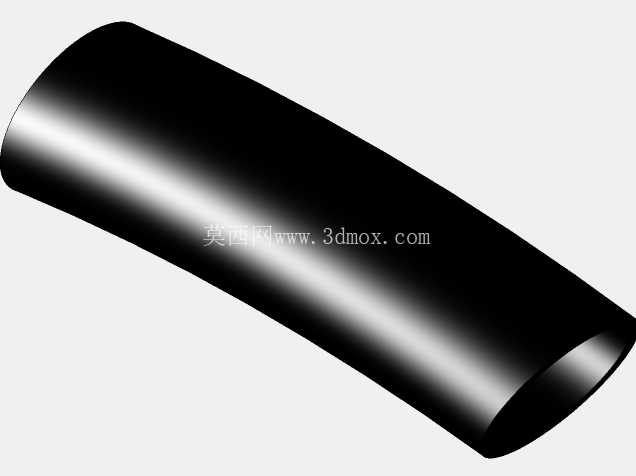

　　从外形尺寸与安装边界来看，这款鼓风机的主体壳体长宽尺寸控制在120mm*100mm区间，轴向总长度（含输出接口）不超过180mm，出线端的弯型线束护套设计，是为了避让安装位周边的仪表板横梁、线束支架、空调管路等周边部件，避免装车后线束出现弯折应力过大导致的断线、接触不良问题。建模过程中需要严格控制壳体各个安装卡扣的位置度公差，卡扣与安装孔的配合间隙控制在0.2mm以内，既保证装配顺畅，又不会因为间隙过大导致运行过程中出现振动异响。叶轮部分的设计采用前倾式离心叶片结构，相比轴流结构可以提供更高的送风静压，克服蒸发器、滤芯、风道的风阻，保证各个出风口的风量达到设计要求，叶片的型线经过多次流体仿真优化，在保证风量的前提下尽可能降低叶片切割空气产生的气动噪声，避免运行时的高频噪声传入座舱影响驾乘舒适性。

　　在细节设计上，壳体表面的加强筋布局经过模态仿真优化，将壳体的固有频率避开电机运行的常用转速区间，防止出现共振问题。电机安装位的减震胶垫安装槽，设计时预留了0.5mm的压缩量，可以有效吸收电机运行时的振动，阻断振动传递到HVAC壳体进而传入车内。出线端的线束采用90度弯出设计，既可以避免线束与周边部件干涉，也能减少线束根部的弯折疲劳，提升部件的使用寿命。这类双驱动兼容的鼓风机，在电路接口部分做了防呆设计，不同电压版本的接插件针脚定义存在差异，避免总装过程中出现错插导致的电机烧毁问题。对于结构设计从业者来说，这类车用功能部件的建模不能只关注外观曲面的还原，更要结合实际装车的安装边界、功能需求、装配工艺、售后维护等多个维度的要求，每一处结构细节都有对应的工程逻辑支撑，才能保证模型落地后可以满足实际量产使用要求。
