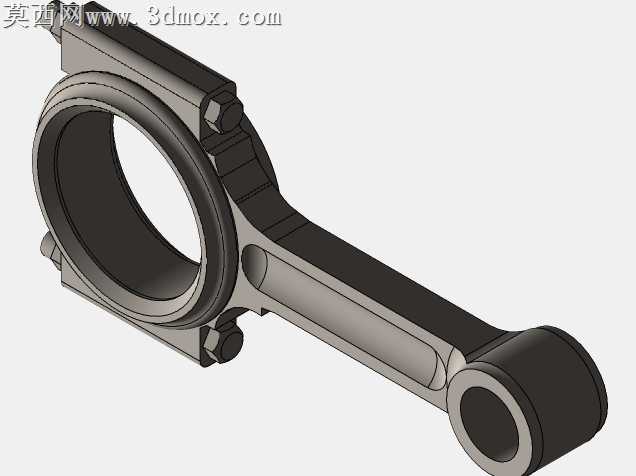

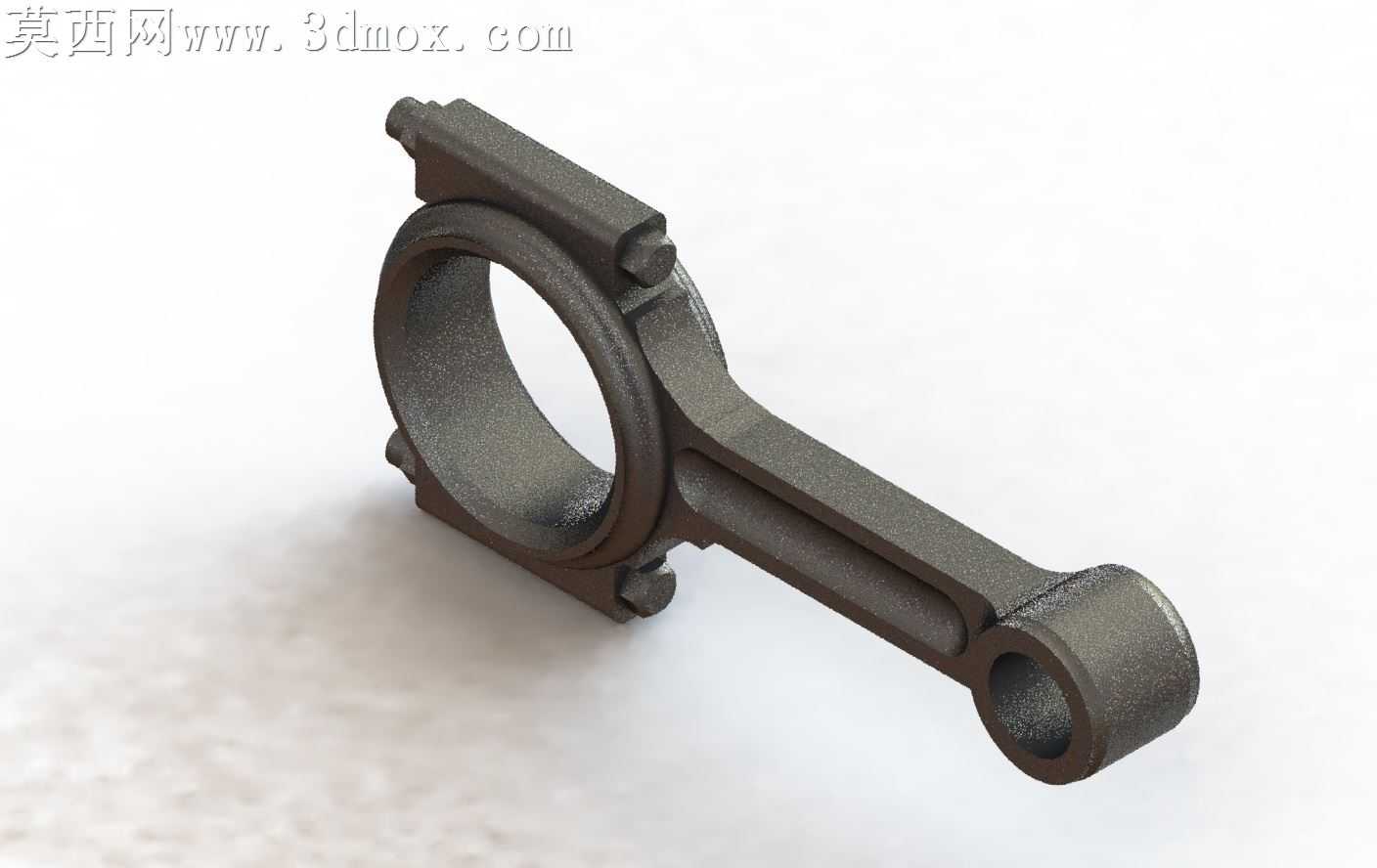

本作品为汽车发动机核心传动部件连杆的三维建模成果,建模过程严格遵循内燃机连杆的实际工程尺寸比例,在三维建模软件中首先完成整体轮廓的草绘搭建,以连杆大小头的中心距为核心尺寸基准,先绘制大头半圆孔、小头圆孔的中心定位线,再逐步勾勒杆身的工字型截面轮廓,保证杆身过渡区域的圆弧曲率符合力学承载要求,避免应力集中问题。建模阶段采用实体拉伸、布尔运算、倒角倒圆等基础特征命令完成主体结构搭建,针对连杆大头的分体式结构,精准还原了连杆盖与杆身的结合面定位结构、螺栓安装凸台的细节特征,小头端的衬套安装位、油道开孔位置都按照实际零件结构做了精细化还原,所有圆角、拔模斜度都参照真实锻造连杆的工艺要求设置,保证模型既符合结构原理也适配实际生产的工艺逻辑。渲染阶段为模型赋予了锻造钢材的哑光金属材质,调整材质的粗糙度、金属度参数还原锻件表面的细微颗粒质感,搭建柔和的影棚光照环境,通过主光、辅光、轮廓光的搭配凸显连杆的结构轮廓与曲面过渡,避免金属材质出现过曝或死黑的区域,让大小头的环形结构、杆身的加强筋结构都能清晰呈现。设计思路上围绕连杆的实际功能展开,连杆作为连接活塞与曲轴的核心传动件,需要承受往复运动的惯性力与旋转运动的冲击力,因此建模时刻意强化了杆身工字型截面的结构合理性,在保证整体轻量化的同时保留足够的结构强度,大小头的壁厚、过渡区域的圆弧半径都经过尺寸校验,确保模型可以用于后续的运动仿真、有限元受力分析等工程场景,也可作为机械原理教学的演示模型使用,直观展示曲柄连杆机构的核心部件结构。模型的细节处理覆盖了连杆的所有功能结构,包括大头端的定位凹槽、小头端的油孔、螺栓安装面的沉台结构,没有冗余的几何特征,整体布线规整,曲面连续性达到G2级别,既可以用于渲染出图展示,也能导出为通用格式用于3D打印、虚拟装配等后续应用场景。
