四轮乘用车制动液储液罐结构设计

汽车制动系统的储液部件，核心作用是为制动主缸提供稳定的制动液存储与补给空间，避免制动管路内进入空气导致制动效能衰减，是液压制动回路中不可或缺的容性元件。日常整车运行过程中，制动片磨损会带动制动分泵活塞持续外伸，主缸内的制动液会顺着管路向分泵侧流动，此时储液罐内的制动液会通过底部的连通接口补充到主缸腔体内，保证整个液压回路始终处于充满油液的状态，不会出现空程问题。

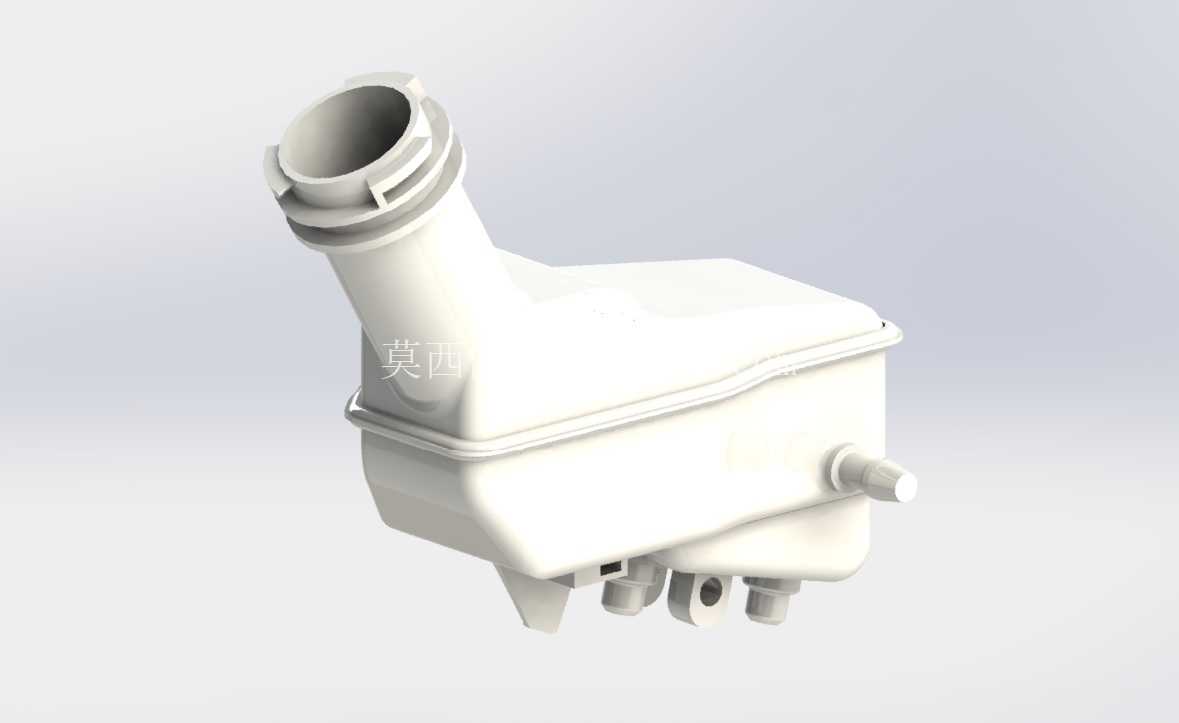

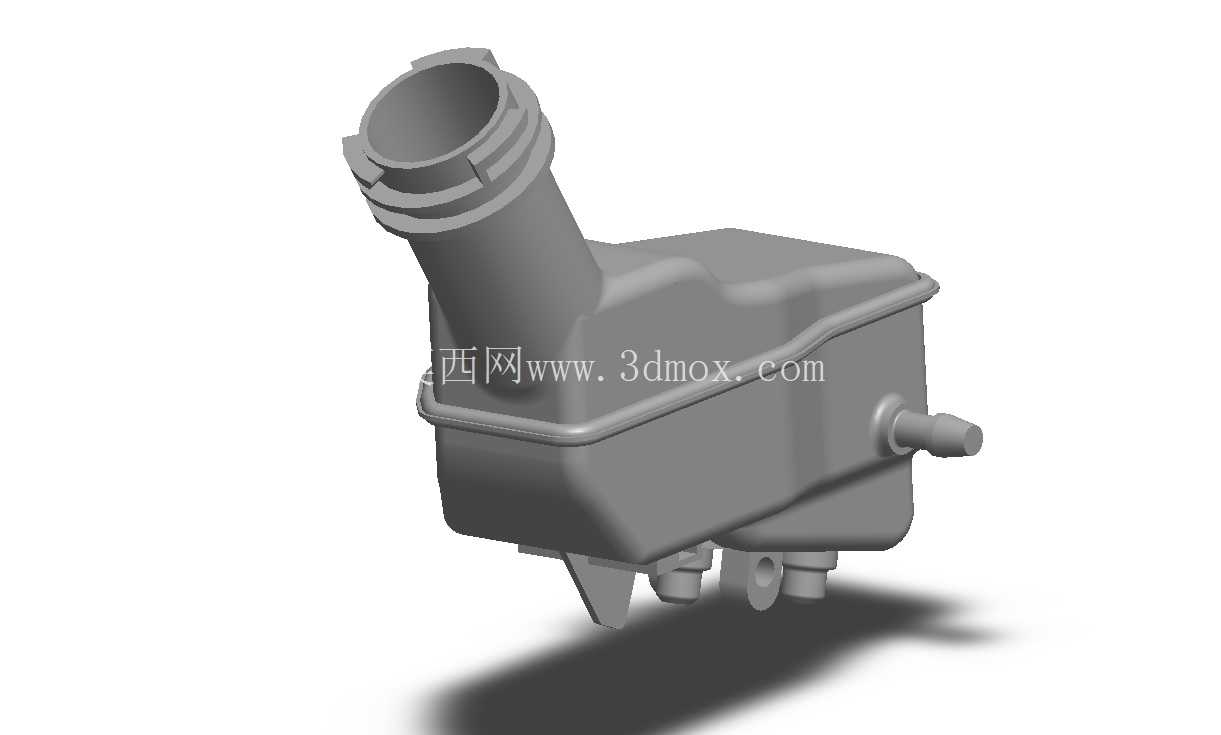

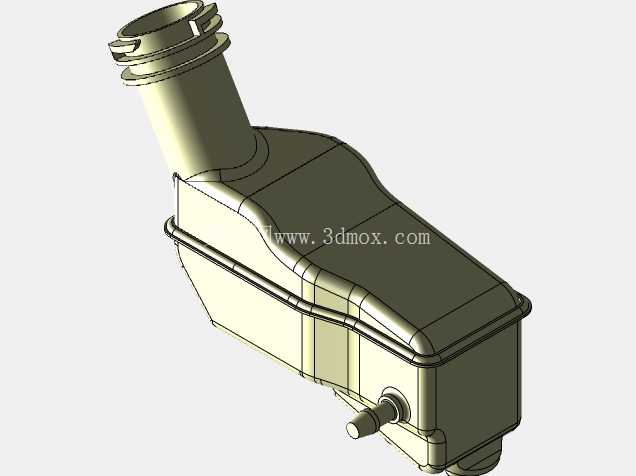

从结构设计逻辑来看，该储液罐采用上宽下窄的异形腔体布局，顶部加注口设置了带卡扣限位的倾斜接口，既可以避免加注制动液时液体飞溅，也能保证加注盖拧紧后具备足够的密封性能，防止车辆行驶过程中制动液晃出，同时阻挡外界灰尘、水汽进入腔体污染制动液。罐体侧面的倾斜加注管角度经过匹配整车机舱布局设计，能够避开周边的线束、真空管以及防火墙加强筋，在不改动周边部件安装位置的前提下预留出足够的加注操作空间，维修保养时不需要拆解周边附件即可完成制动液补充与更换作业。

罐体底部设置了多个不同口径的连通接口，分别对应制动主缸的前后制动回路，双回路独立供液的设计可以保证单条制动回路出现泄漏时，另一条回路仍然保有足够的制动液储备，避免整车制动完全失效，满足乘用车制动安全的强制要求。底部的安装支脚带有定位孔与卡扣结构，能够直接卡接在制动主缸上方的安装支架上，不需要额外设计复杂的固定结构，装配时只需要对准定位销按压到位即可完成固定，装配效率高，同时支脚的橡胶缓冲垫可以过滤车辆行驶过程中产生的振动，避免罐体长期受振出现焊缝开裂或者接口松动渗漏的问题。

外形尺寸方面，该储液罐总容积匹配常规四轮乘用车的制动系统总容量需求，有效储液容积覆盖制动片全磨损周期内的液量变化，同时预留了15%左右的膨胀空间，避免高温环境下制动液体积膨胀出现溢漏。罐体的整体外轮廓完全适配主流A0级到A级乘用车的制动主缸安装空间，最大宽度不超过180mm，总高度控制在160mm以内，不会和机舱盖内板发生干涉，同时罐体侧面的液位观察标识位置正对机舱常规检查视角，打开发动机舱盖后不需要额外挪动部件即可直接观察到制动液液位是否处于正常区间，方便日常车况检查。

材质选择上采用耐制动液腐蚀的改性塑料一体吹塑成型，罐体壁厚控制均匀，既可以承受制动系统工作时产生的微小压力波动，也具备足够的抗冲击性能，车辆发生轻微正面碰撞时不会轻易破裂泄漏。罐体内部设置了防浪挡板结构，车辆在颠簸路面行驶、紧急制动或者急转弯时，挡板可以抑制罐内制动液的剧烈晃动，避免因液体晃动导致空气从连通口进入制动管路，保证制动踏板脚感的一致性。加注口的滤网结构可以过滤加注过程中混入的杂质，避免硬质颗粒进入制动主缸划伤密封圈或者活塞皮碗，延长制动系统的密封件使用寿命。

安装边界设计上，底部各个连通接口的中心距完全匹配主流双腔制动主缸的接口位置，接口处的密封槽尺寸适配标准规格的O型密封圈，装配后可以承受1MPa以上的系统压力无渗漏。各个支脚的安装点位置与主缸支架的定位点一一对应，装配后罐体的倾斜角度保证液位传感器的浮子能够正常随液位升降触发报警信号，当罐内制动液低于最低安全液位时可以及时向仪表发送报警信号，提醒驾驶员检查制动系统状态。
