四轮汽车制动液储液罐结构设计

　　该储液罐属于乘用车辆液压制动系统的储液部件，布置在发动机舱内制动主缸上方位置，核心作用是储存制动回路所需的制动液，补偿制动片磨损、管路热胀冷缩以及制动动作过程中产生的液量波动，同时隔绝外界粉尘、水汽进入制动管路，避免制动液吸湿后沸点下降引发制动气阻。

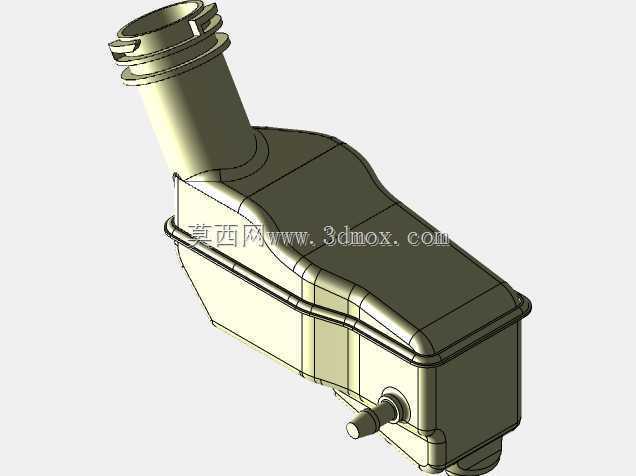

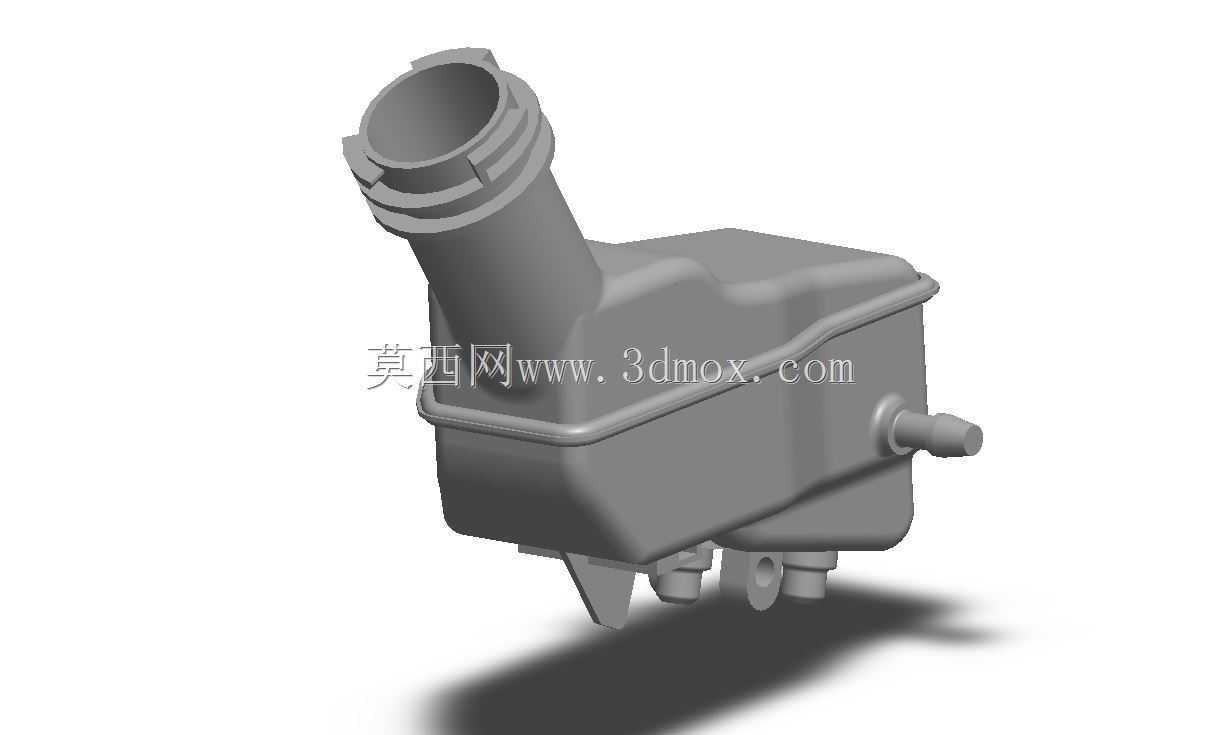

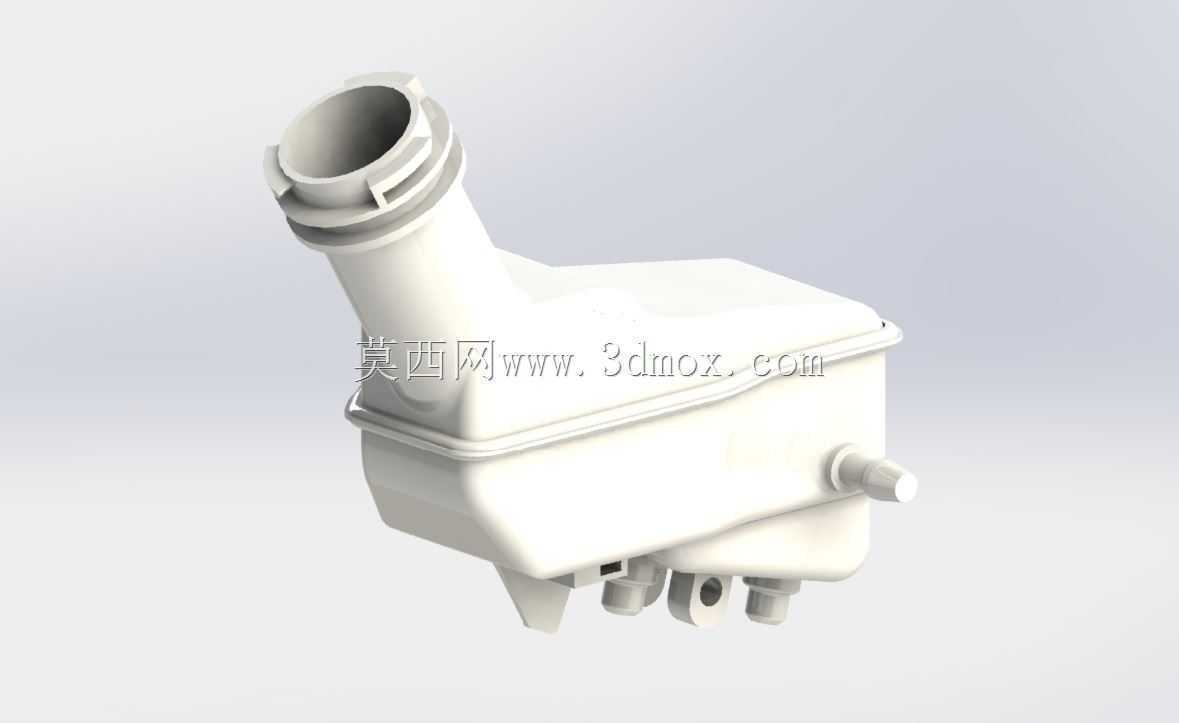

　　从结构设计逻辑来看，罐体采用半透明工程塑料吹塑成型，整体为异形腔体布局：上部斜向伸出带环形密封卡槽的加注颈，用于旋装带液位传感器的密封盖，加注口轴线倾斜设计既避让了发动机舱内周边线束、进气管路的布置空间，也方便售后维保人员无需拆解周边部件即可直接补充制动液；罐体下部集成多个不同口径的快插输出接口，分别对应制动主缸的前后制动回路、离合助力回路取液口，接口根部做了加厚凸台结构，避免插拔管路时产生应力开裂；罐体底部预留的卡扣安装位与制动主缸顶面的安装支座直接卡接固定，无需额外螺栓紧固，装配节拍可控制在数秒内完成。

　　建模过程中优先还原了罐体的壁厚过渡特征：腔体主体壁厚均匀控制在2mm左右，加注颈、接口、安装卡扣位置局部加厚至3~4mm，既保证整车振动工况下的结构强度，也控制了罐体整体重量。外形边界方面，罐体主体长宽高约为180mm×120mm×90mm，加注颈向上延伸后总高度约160mm，所有外接接口的伸出长度均控制在15mm以内，安装后与周边制动硬管、真空助力鼓的预留间隙大于10mm，避免车辆行驶振动过程中发生干涉摩擦。

　　功能设计上，罐体侧壁预留的液位标识刻度区域可直接配合罐盖的液位传感器，当制动液液位低于下限阈值时触发仪表报警；腔体内部的挡液筋结构可以抑制车辆急加减速、坡道行驶时制动液剧烈晃动，避免液位传感器出现误触发信号。该结构同时兼容常规DOT3、DOT4合成制动液的存储要求，塑料材质耐受制动液长期腐蚀，工作温度覆盖-40℃到120℃的整车使用环境，可直接用于制动系统总成匹配设计、整车机舱布置校核以及维修备件的三维选型参考。
