不锈钢弹簧式门用插销铰链结构设计

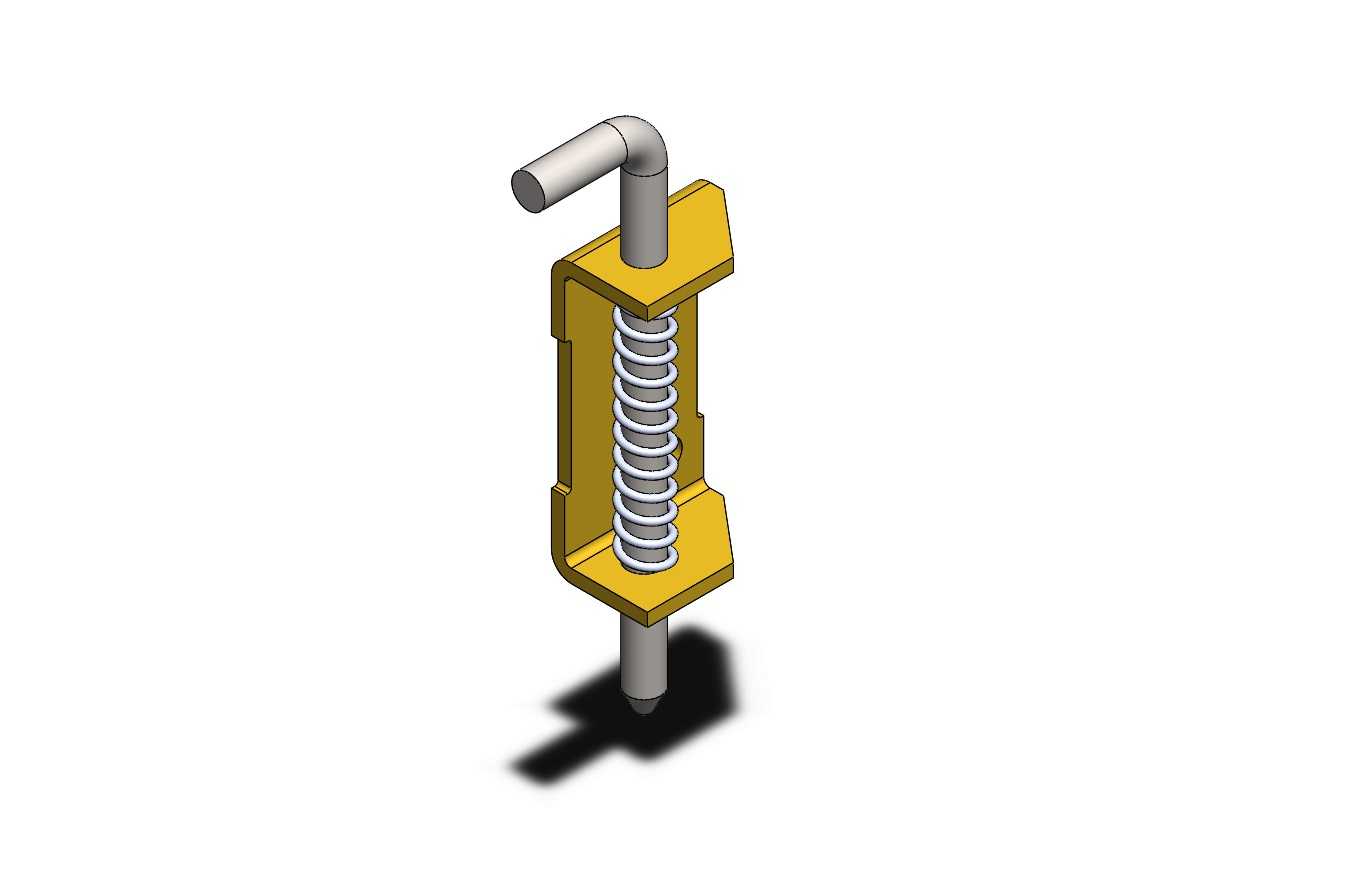

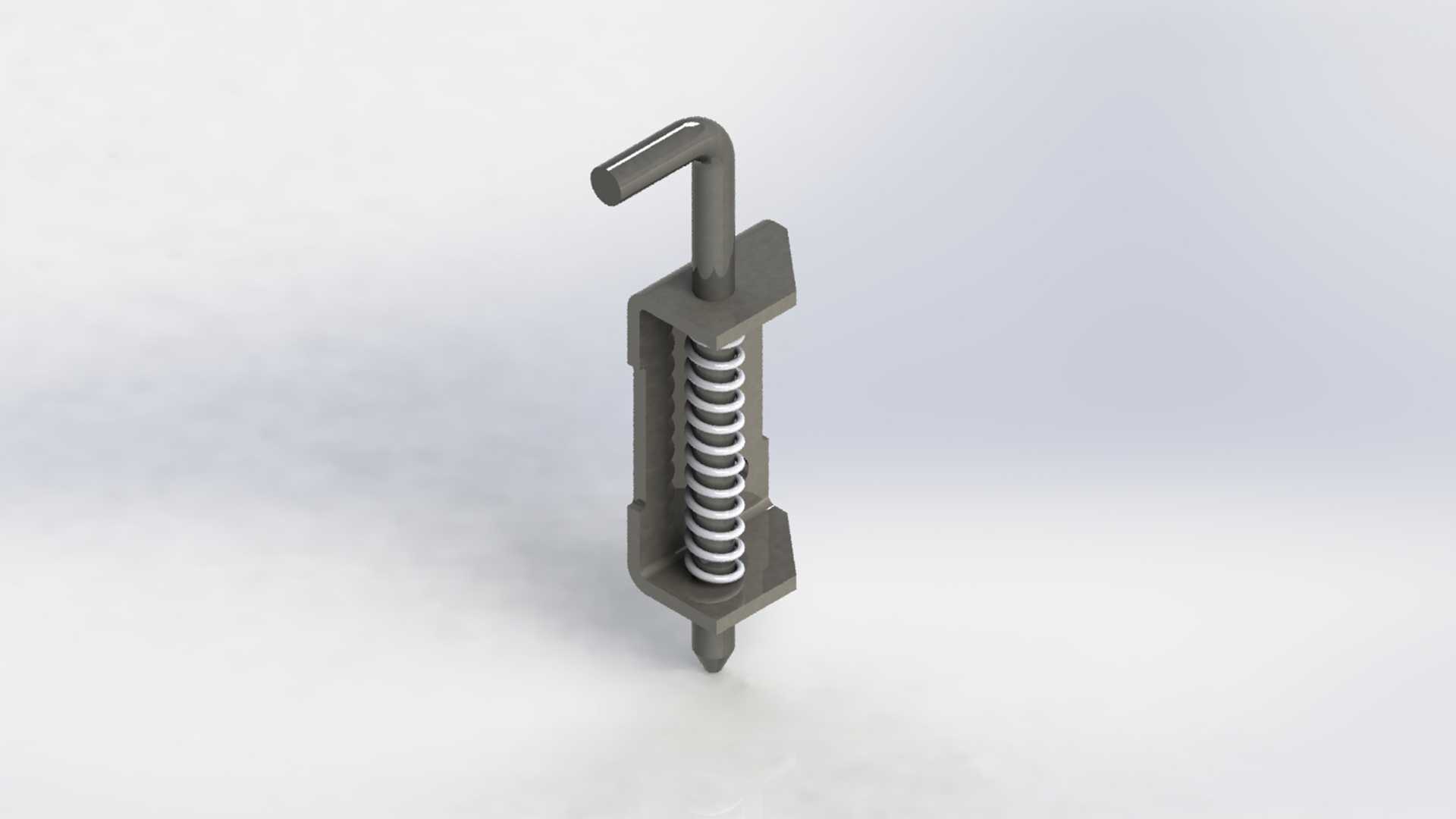

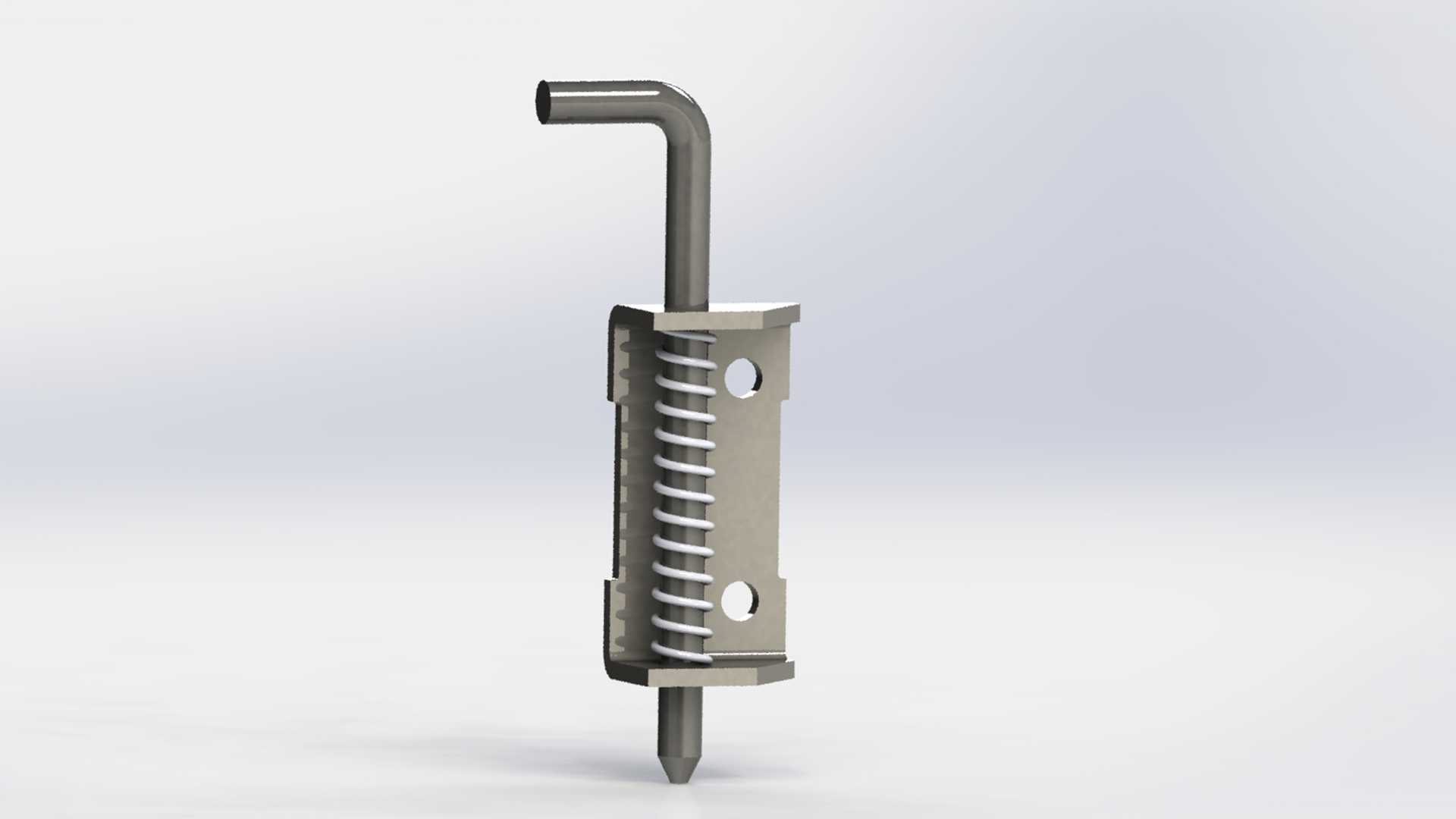

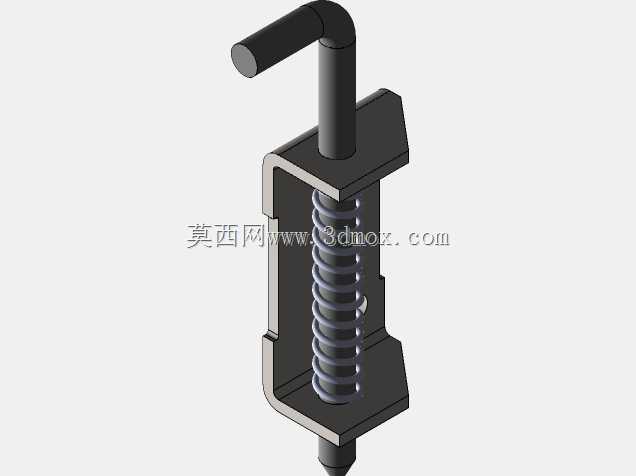

这款弹簧式门用铰链主要应用于各类工业设备检修门、电气柜柜门、小型设备舱门以及民用门窗的活动连接与自动锁止场景，在需要频繁开合、且要求闭合后自动卡位避免门体晃动的使用场景中适配性极强。不同于普通合页仅承担转动连接的功能，该构件集成了铰接转动与弹性插销锁止的双重作用，无需额外搭配锁扣即可实现门体闭合后的自动定位，大幅减少门体配套五金件的安装数量，降低现场装配的工序复杂度。从结构设计逻辑来看，构件采用L型弯折的插销杆作为受力传动件，中部套置的圆柱压缩弹簧提供持续的轴向复位弹力，黄色冲压成型的金属壳体作为承载基座，既为弹簧提供导向容纳空间，也通过两侧的折边结构完成与门体侧边的固定连接，下端伸出的锥形定位头可在门体闭合时自动卡入门框对应的定位孔内，实现无操作下的自动锁止，开门时仅需向上提拉L型杆的横向端，即可压缩弹簧带动定位头退出定位孔，完成开门动作，松手后插销杆在弹簧弹力作用下自动复位。设计过程中充分考虑了安装边界的适配性，壳体整体采用窄长型结构，可适配厚度20mm至40mm的各类门板侧边安装，无需在门板表面开设大面积沉槽，仅需通过壳体两侧的安装孔使用螺丝即可完成固定，门框侧仅需加工一个与定位头锥度匹配的锥形沉孔即可配合使用，对安装面的加工精度要求较低，适合现场改制安装的场景。材质选用不锈钢作为核心受力件的原材料，插销杆、弹簧均采用不锈钢材质加工，可在潮湿、多粉尘的工业车间、户外设备舱等环境下长期使用，避免锈蚀导致的弹簧卡滞、插销活动不畅问题，壳体表面做黄色喷塑处理，既提升防腐性能，也能起到安全警示的视觉作用，在设备检修场景下可快速识别门体锁止构件的位置。结构上对弹簧的预压量做了针对性匹配，既保证定位头伸出后有足够的卡紧力避免门体受振动自行脱出，也控制提拉操作的力度在单指可操作的范围内，避免弹力过大导致操作费力，同时插销杆的导向段与壳体内部的导向孔做了小间隙配合，长期使用过程中不会出现径向晃动导致的卡滞问题，定位头的锥形设计可在门体闭合时即使存在小幅位置偏差，也能通过锥面导向顺利滑入定位孔，降低对门框安装位置精度的要求。
