GX16九芯航空电缆安装插座结构设计

　　在工业控制、小型机电设备、检测仪器的布线环节里，板端电缆连接的可靠性一直是结构设计中容易被忽略却直接影响设备稳定性的环节，这款GX16规格的九芯航空插座，正是针对小空间多信号回路的板装连接场景开发的接插部件。从实际应用场景来看，这类插座常被用在小型伺服设备的信号引出端、便携式检测仪器的外接电缆接口、小型机电模组的电源与信号集成接插位置，相比普通的接线端子排，它自带的螺纹锁紧结构可以在设备存在小幅振动的工况下避免接插松脱，同时多芯集成的设计可以把多路低压信号、小电流供电回路整合在一个接口上，减少设备面板上的开孔数量，简化布线工序。

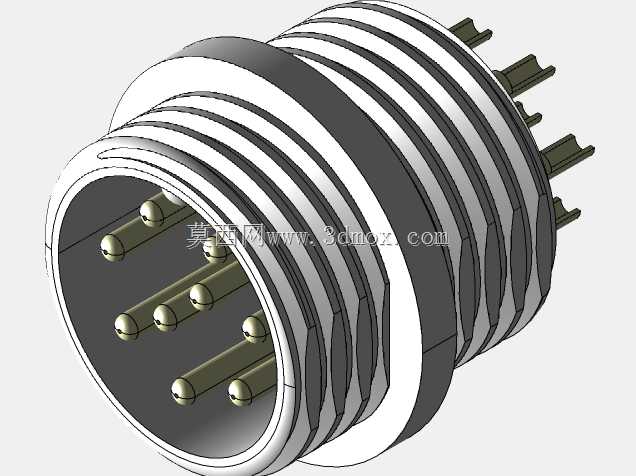

　　从功能特性上看，这款九芯插座的插针采用圆周均匀排布的布局，插针端面做了圆弧导向处理，对接公头时可以自动修正小角度的装配偏差，避免插针弯折；插座外圈的外螺纹结构是和对接插头的锁紧螺帽配合的，螺帽拧紧后可以实现接口处的初步防尘防泼溅能力，适合在普通工业车间的非恶劣环境下使用；插针尾部的焊杯结构伸出插座安装基座后方，焊接导线时不需要额外的转接端子，导线剥线后直接插入焊杯施焊即可，焊杯的长度刚好可以容纳0.3-0.75平方毫米的多股铜芯线，适配常规的设备内部布线线径。

　　设计思路上，这款插座的安装基座采用了多段阶梯式的绝缘结构，每一圈阶梯都对应不同的装配限位：最靠近插针端的凸台是面板安装的贴合面，安装时这个面紧贴设备面板内侧，中间的螺纹段穿过面板开孔后，通过外侧的锁紧螺母把插座固定在面板上，后方的多道环形筋一方面是增加绝缘基座的结构强度，避免焊接插针时基座受热变形，另一方面也可以增加爬电距离，满足低压信号回路的绝缘安全要求。插针和绝缘基座之间采用过盈压装的固定方式，每根插针的中部都做了滚花处理，压入基座后不会因为反复插拔出现插针松动后退的问题，九根插针的排布做了防呆设计，其中一根插针的位置和其他插针的圆周间距存在细微差异，对接时只有位置完全对齐才能插入，避免错插导致的信号接反问题。

　　从安装边界尺寸来看，这款插座的面板开孔直径适配16mm的标准圆孔，这也是GX16系列接插件的通用安装尺寸，设备面板设计时不需要单独定制开孔尺寸，直接沿用行业通用的开孔规范即可；插座插入面板后，后方的焊杯区域伸出面板的长度控制在合理范围，不会占用过多设备内部的布线空间，即使是内部空间紧凑的小型控制盒，也能预留出足够的导线弯折半径；插座前端的插针端面到安装贴合面的距离经过匹配设计，对接插头拧紧后，插针和插孔的接触长度刚好达到额定接触面积，不会因为插入过深顶弯插针，也不会因为插入过浅导致接触电阻过大。在实际选型使用时，这款插座的单芯载流量可以满足小功率信号回路的传输要求，适合传输直流控制信号、传感器模拟信号以及小电流的低压供电，不适合大电流动力回路的连接；安装时需要注意面板开孔的毛刺要清理干净，避免毛刺划伤插座的绝缘基座，焊接导线时要控制烙铁温度和焊接时间，避免长时间高温导致绝缘基座软化变形，焊接完成后要清理焊锡残渣，防止残渣掉落在插针之间造成短路。
